Обзор блока питания Xilence Performance A+ III 650W (XN084/XP650R11): немецкий китаец

Не так давно мы опубликовали видео и текстовые материалы «Выбор блоков питания до $50» и «Выбор блоков питания до $75». Увы, в них не упоминаются источники под брендом Xilence, и причина весьма банальная: в сети непросто найти информацию об этих устройствах и не на чем основывать свои рекомендации.

Xilence Performance A+ III 650W

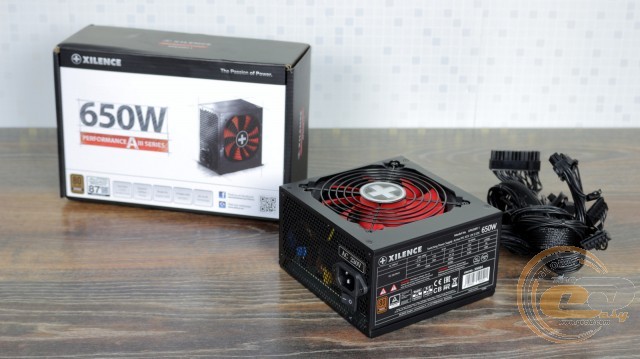

Но вот в нашу дверь постучался блок питания Xilence Performance A+ III 650W (XN084/XP650R11), чему мы откровенно рады. Итак, время взяться за фотоаппарат и отвертку. Давайте посмотрим, чего стоит и чего не стоит ожидать от «бронзового» решения мощностью 650 Вт с ценником $65.

Спецификация

Модель

Xilence Performance A+ III 650W

(XN084/XP650R11)

Тип

ATX12V 2.52

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

650

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54,1

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

200 − 240

Входной ток, А

6,3

КПД, %

≤88%

Сертифицирован 80 PLUS

Bronze 230V

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

140 х 150 х 86

Гарантия, лет

3

Сайт производителя

Xilence

Xilence Performance A+ III 650W

Упаковка и комплект поставки

Xilence Performance A+ III 650W Xilence Performance A+ III 650W

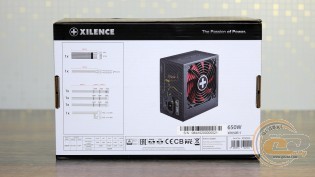

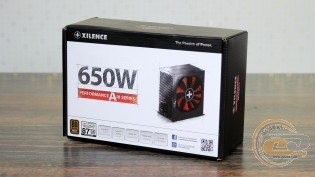

Все полезная информация об устройстве (которой здесь немало) разместилась на двух сторонах его коробки. Сама она не унифицирована и создавалась именно для 650-ваттника данной линейки.

Xilence Performance A+ III 650W

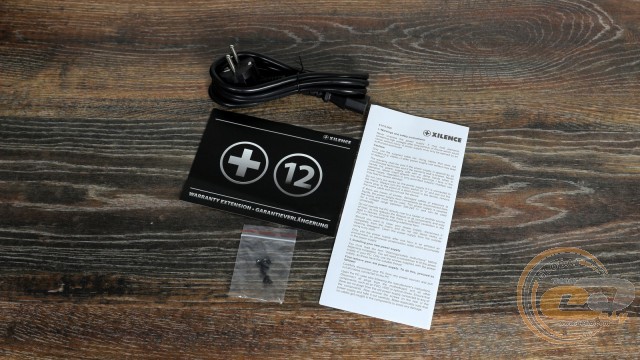

Комплект поставки представлен сетевым шнуром питания, крепежными винтами и бумажной документацией.

Внешний вид

Xilence Performance A+ III 650W

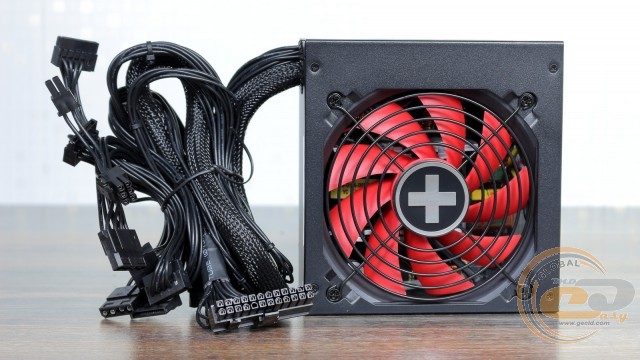

Блоки питания Xilence очень «позитивные» – производителя легко определить именно по наличию знака «+» на корпусе. Также фирменным почерком является сочетания черного окраса корпуса и красной крыльчатки вентилятора.

Последний имеет диаметр 120 мм и несколько смещен в сторону для более эффективного охлаждения схемотехники, а не выходных кабелей питания. Решетка гриль вполне привычная, как и компактные размеры корпуса устройства (140 х 150 х 86 мм).

Xilence Performance A+ III 650W

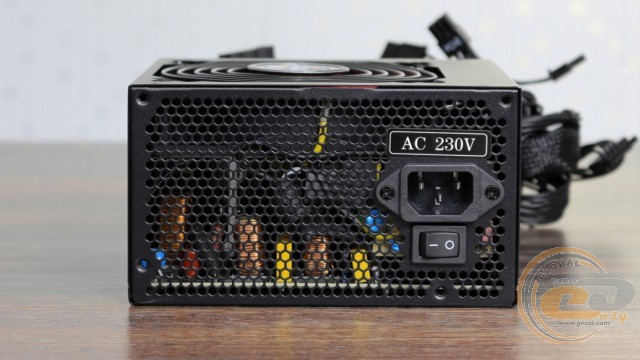

На тыльной панели все обыденно: отверстия в виде сот, кнопка включения, входной разъем питания и наклейка с упоминанием номинала сети, для которой и предназначен источник.

Xilence Performance A+ III 650W

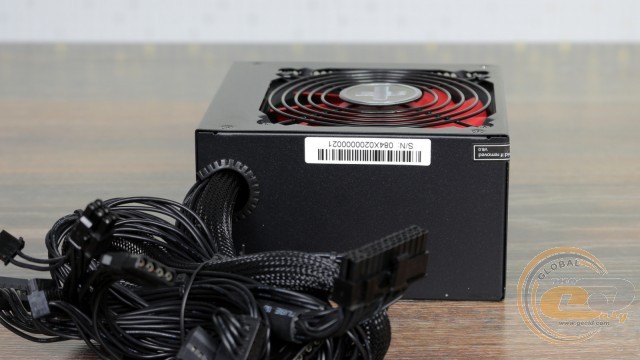

При его установке в верхней части корпуса, взору будет представлена боковина с перфорированной надписью и гарантийной наклейкой.

Xilence Performance A+ III 650W

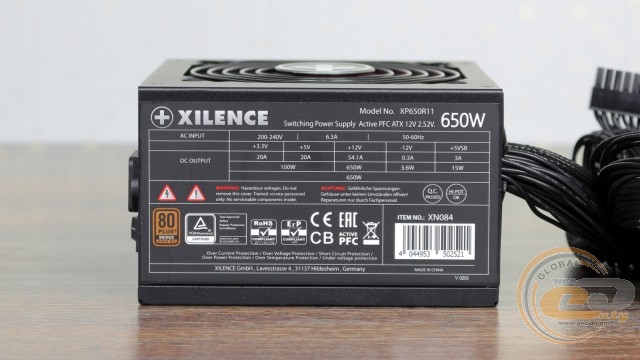

А если разместить источник внизу системника, то уже вторая боковая стенка будет напоминать владельцу о выходных показателях. Согласно приведенной информации, здесь используется единственная 12-вольтная линия мощностью 100% от номинала – лучше не придумаешь. А для младших +3,3В и +5В выделено 100 Вт, чего также вполне хватит.

Xilence Performance A+ III 650W

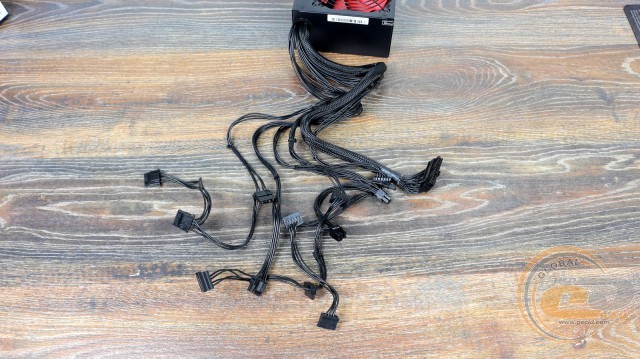

Все кабели у Xilence Performance A+ III 650W (XN084/XP650R11) выведены из корпуса. Доплатив всего $3-4, можно приобрести полумодульную модель XP650MR11, у которой часть проводов подключается по мере необходимости.

Основные коннекторы питания представлены 20+4-контактным ATX и одним 4+4-контактным ATX12V. Для питания одной мощной видеокарты в составе новинки имеются два 6+2-контактных PCIe. А периферийные коннекторы позволят подсоединить шесть устройств SATA и три PATA.

Xilence Performance A+ III 650W

Все кабели набраны из круглых проводов привычного калибра 18 AWG. Для самых востребованных 12-вольтных линий питания процессора и видеокарты хотелось бы видеть чуть более крупные 16 AWG. Длина проводов также не рекордная, но в большинстве случаев их вполне хватит. А в нейлоновую оплетку спрятан только самый крупный 20+4-контактный ATX.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

54

4+4-контактный ATX12V

1

59

два 6+2-контактных PCIe

1

48-62

три SATA

2

45-60-75

три PATA (Molex)

1

45-60

Внутреннее устройство

Xilence Performance A+ III 650W

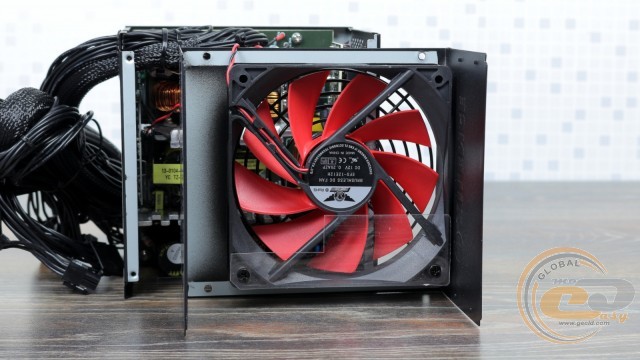

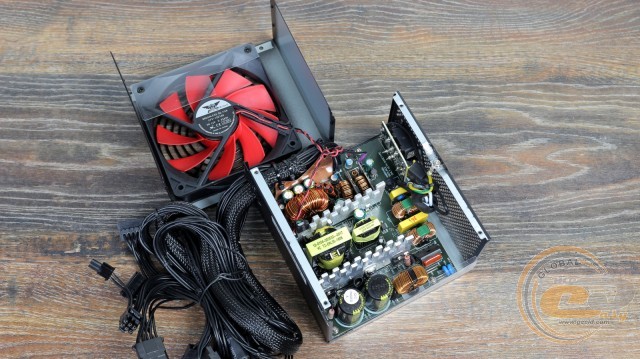

Активное охлаждение Xilence Performance A+ III 650W возложено на 120-мм 9-лопастный вентилятор Shenzhen Dongweifeng Electronic Technology EFS-12E12H. С очень похожим, но 140-мм решением EFS-14E12H мы познакомились в далеком 2012-м при тестировании недорогого блока питания DTS ATX-500A.

Согласно заявлению производителя, внутри нас ждет надежный гидродинамический подшипник (FDB). А это является весомым преимуществом в данном ценовом сегменте. Электротехнические показатели вертушки вполне обычные – пропеллер потребляет всего 3 Вт (12 В при 0,25 А), подключаясь через съемный двухконтактный коннектор. Отсоединять его весьма неудобно из-за близости других элементов, но при необходимости заменить пропеллер можно без особых проблем.

Xilence Performance A+ III 650W

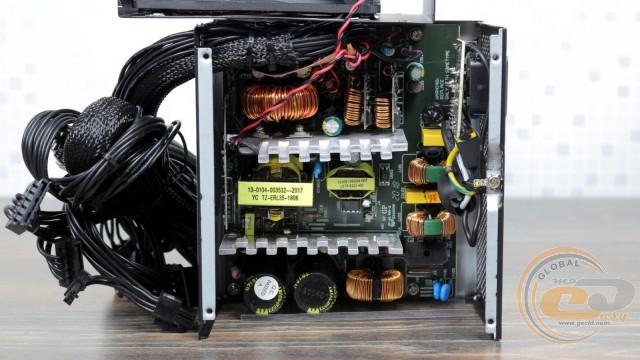

За пассивный отвод тепла отвечает пара алюминиевых радиаторов – по одному для элементов первичной и вторичной цепи.

Xilence Performance A+ III 650W

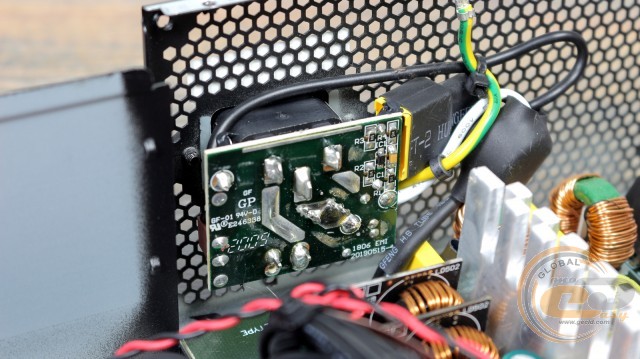

Теперь перейдем к отдельным узлам Xilence Performance A+ III 650W. Часть входного EMI-фильтра в виде трех конденсаторов (одного X и двух Y) распаяна у входного разъема.

Xilence Performance A+ III 650W

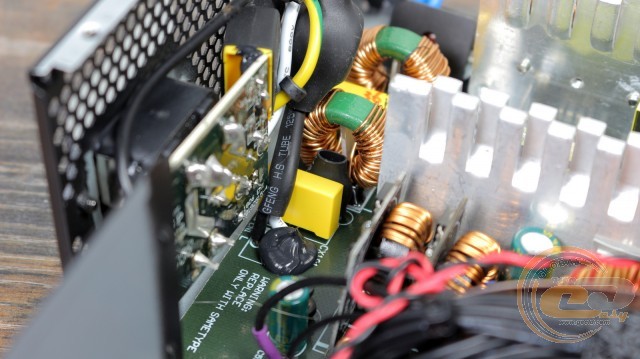

Ну а остальные составляющие узла (два дросселя, по паре X- и Y-конденсаторов, варистор) разместились на основной PCB. С таким набором создаваемые источником помехи должны подавляться наилучшим образом.

Xilence Performance A+ III 650W

Переменное напряжение выпрямляется с помощью диодной сборки. Она здесь одна и без радиатора – это привычный подход для решений с возможностью работы только в сетях 230 В.

Xilence Performance A+ III 650W

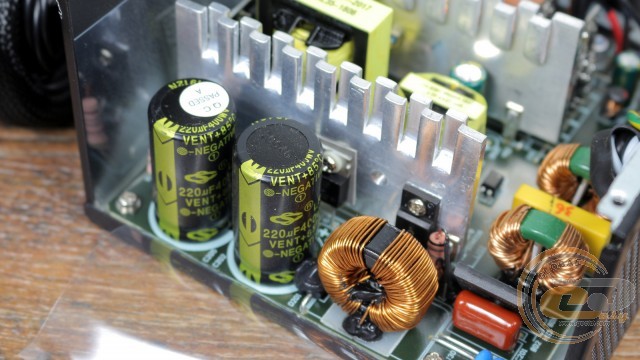

Экономия заметна в узле APFC. В числе силовых элементов здесь один диод и единственный транзистор. При этом посадочное место под еще один транзистор есть и на плате, и на радиаторе. Ну а дроссель данного узла, естественно, на месте.

Установить производителя входных конденсаторов нам не удалось – по всей видимости, они имеют китайское происхождение. Общая емкость в 440 мкФ сравнительно небольшая для 650-ваттника, и именно такое значение встречается в других, близких по мощности и ценовому сегменту решениях. Максимальная температура данных элементов составляет всего 85°C – вот здесь хотелось бы видеть что-то из высокотемпературной серии.

Xilence Performance A+ III 650W

Ключами первичной цепи выступают два транзистора, размещенные с обоих сторон радиатора. Ну а второй охладитель, помимо силовых элементов «вторички», приютил еще и термопару. Следовательно, скорость вращения вертушки будет определяться именно в зависимости от его нагрева, а не от потребляемой мощности.
