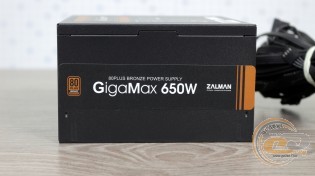

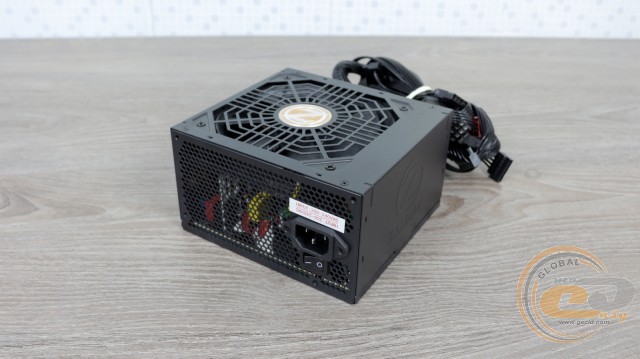

ZALMAN GigaMax 650W

ZALMAN ZM700-TX

В целом новинка основана на той же платформе, что и решения успешной линейки ZALMAN ZM-TX.

ZALMAN GigaMax 650W ZALMAN GigaMax 650W

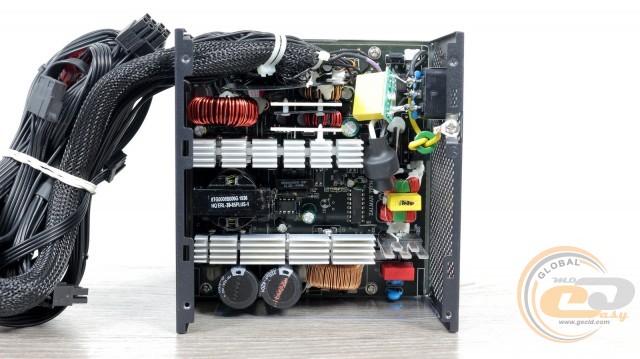

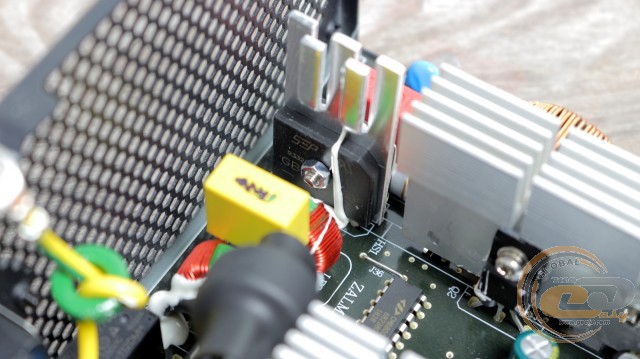

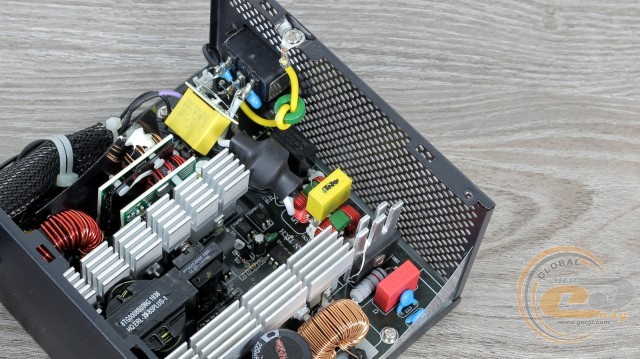

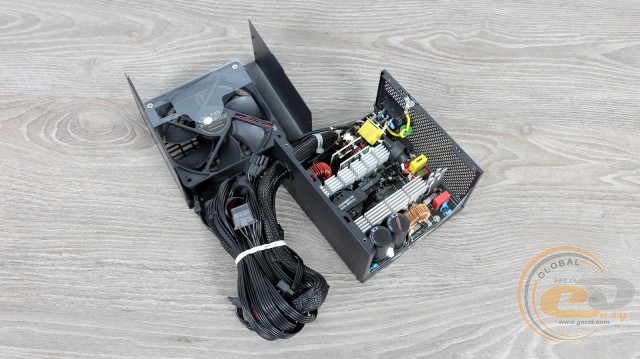

Так, основной преобразователь представляет собой однотактный прямоходовой конвертер (Dual Forward Converter). Его работой управляет хорошо знакомая нам микросхема Champion CM6800UBX, которая по совместительству исполняет роль ШИМ-контроллера блока APFC. А логика работы дежурного источника питания +5Vsb возложена на чип BH0170A – найти в данном узле отличий не удастся при всем желании.

ZALMAN GigaMax 650W ZALMAN GigaMax 650W

Младшие каналы +3,3В и +5В получаются посредством DC-DC-преобразования, что отличает тестируемый БП от откровенно бюджетных решений. Благодаря такому подходу и достигается высокая мощность линии +12В, ведь именно из нее при помощи распаянных на дочерних платах компонентов формируются более мелкие номиналы.

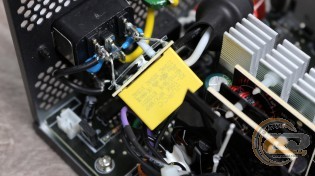

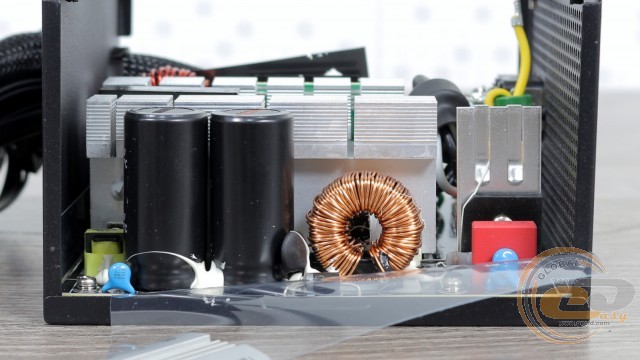

В узле фильтрации и не только мы заметили конденсаторы ChengX, которые часто используются в недорогих источниках питания. Радует их принадлежность к высокотемпературным сериям, а качество вполне соответствует позиционированию источника.

Если в линейке ZALMAN ZM-TX имелись почти все защиты (что уже само по себе хорошо), то в ZALMAN GigaMax 650W список дополнила еще и защита от перегрева (OTP). Теперь он действительно полный, ведь в наличии:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Кросс-нагрузочные характеристики

Время перейти от теории к практике. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

ZALMAN GigaMax 650W

ZALMAN GigaMax 650W

ZALMAN GigaMax 650W

Во время кросс-нагрузочных тестов на основных линиях питания ZALMAN GigaMax 650W были зафиксированы следующие отклонения:

  • линия +3,3В: от -2% до +2%;
  • линия +5В: от -3% до +1%;
  • линия +12В: от -3% до +3%.

Узел стабилизации напряжения питания хорошо справился со своей задачей: на всех линиях оно колебалось в гораздо более узком диапазоне, чем того требует стандарт ATX12V.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

ZALMAN GigaMax 650W

ZALMAN GigaMax 650W

ZALMAN GigaMax 650W

С пульсациями также никаких проблем – на всех каналах они не покидали допустимые пределы.

Дежурная линия питания +5VSB

ZALMAN GigaMax 650W

Состояние дежурной линии питания в блоке ZALMAN GigaMax 650W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,06 до 4,96 В (от 1,2% до -0,8%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

100

135

200

280

330

420

550

650

Нагрузка*, %

9

15

21

31

43

51

65

85

100

PFC

0,80

0,88

0,91

0,94

0,95

0,96

0,97

0,98

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 135 Вт коэффициент PFC достиг 0,91, что и требовалось согласно стандарту 80PLUS Bronze 230V EU (0,9 при 50% нагрузке). Максимальное же значение (0,99) зафиксировано при номинальной нагрузке.

КПД

ZALMAN GigaMax 650W

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели ZALMAN GigaMax 650W стандарту 80 PLUS Bronze 230V EU. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 85%, 88% и 85% соответственно. Наиболее эффективным источник оказался при нагрузке от 200 до 500 Вт – в этом диапазоне КПД превышает 86%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

ZALMAN GigaMax 650W

До отметки мощности 200 Вт ZALMAN GigaMax 650W работает тихо. Далее с увеличением нагрузки плавно повышается и уровень шума: в пределах от 200 до 450 Вт его можно охарактеризовать как ниже среднего, а на отрезке от 450 до 650 Вт он доходит до среднего уровня. Во всех случаях звук от вертушки остается комфортным для ушей.

ZALMAN GigaMax 650W

А как при этом чувствуют себя внутренние компоненты? Самый горячий узел – главный трансформатор – прогрелся всего до 70°C. Это является очень хорошим показателем. В целом система охлаждения настроена с акцентом на высокую эффективность, поэтому переживать о перегреве не стоит.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности ZALMAN GigaMax 650W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Раздражать может лишь клацанье реле при включении и выключении источника.

OverLOAD

Дополнительно нагружать тестируемую модель мы не решились. Справляется в номинальном режиме – ну и ладно. Поэтому мы просто перешли к тестам на реальной системе.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителя мы использовали модель Palit GeForce RTX 2080 GamingPro OC.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарта

Palit GeForce RTX 2080 GamingPro OC 8GB GDDR6

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,37

+3,1

Burn

12,31

+2,6

+5В

Idle

5,15

+3,0

Burn

5,14

+2,8

+3,3В

Idle

3,39

+2,7

Burn

3,38

+2,4

Входное энергопотребление, Вт

Idle

87

Burn

496

По итогам теста остается только радоваться полному отсутствию просадок, что выльется в высокую стабильность работы системы даже при разгоне комплектующих. Ну а отклонения оказались в пределах от +2,4% до +3,1% при допуске в ±5%.

В данном случае источник работал не на грани своих возможностей, оставляя задел для разгона видеокарты и акустического комфорта. Впрочем, такую систему запросто должно «потянуть» и более доступное решение мощностью 550 Вт.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания ZALMAN GigaMax 650W в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

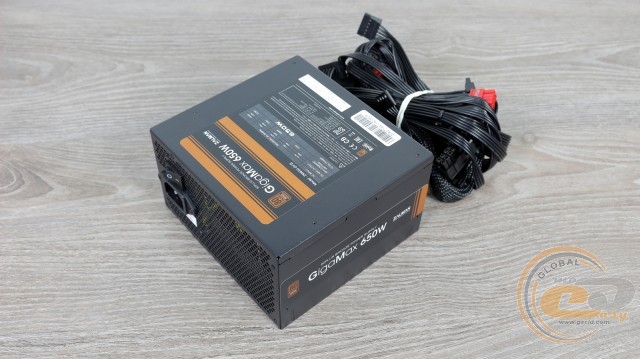

ZALMAN GigaMax 650W

В свое время блоки питания ZALMAN ZM500-TX, ZM600-TX и ZM700-TX оказались весьма удачными и собрали множество лестных отзывов. Но 2016-ый год остался далеко позади, и пришло время выпустить обновление популярной линейки. Как раз серия ZALMAN GigaMax, которая включает в себя модели мощностью 550, 650 и 750 Вт, вполне может претендовать на звание преемника. В чем мы собственноручно (и на собственные глаза) убедились на примере ZALMAN GigaMax 650W (ZM650-GVII).

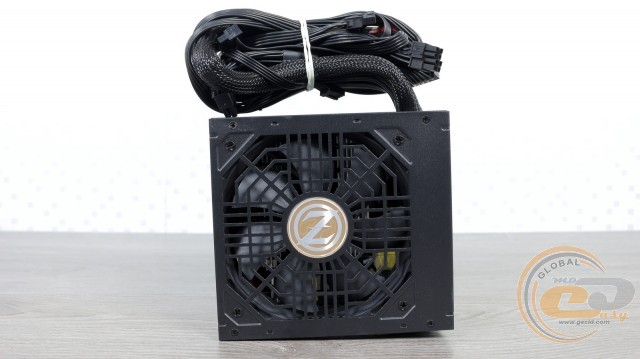

Практически идентичную начинку в этот раз удалось поместить в более компактный 140-мм корпус. Но из-за этого применяется более компактный вентилятор (120-мм вместо 140-мм), исчезла синяя LED-подсветка, а уровень шума закономерно возрос. Зато вертушка получила надежный и долговечный гидродинамический подшипник, что в бюджетном сегменте является очень весомым плюсом. Как и у предшественников, здесь нет и намека на перегрев. Хотя в целом акцент был сделан именно на эффективность охлаждения, но и при высоких нагрузках шум все еще комфортный для длительного времяпровождения за ПК. Из внутренних отличий – отдельный радиатор на диодных сборках и увеличение емкости входных электролитов. Также добавилась защита от перегрева. Приятно отметить, что и прежний бонус в виде кабелей-шлейфов дальше будет радовать покупателя.

Выходные показатели по-прежнему выделяются высокой стабильностью благодаря современной схемотехнике с DC-DC-преобразователями. С топовыми процессором и видеокартой в разгоне справится даже младшее решение. Но вполне можно приобрести и модель с небольшим запасом по мощности, ведь цены на всю тройку очень приятные. Так, протестированный ZALMAN GigaMax 650W обойдется в 1459 грн ($60), GigaMax 550W – 1319 грн (менее $55), а GigaMax 750W – 1599 грн ($65). А это немножко дешевле главного «народного» конкурента CHIEFTEC PROTON. Причем ZALMAN предлагает 5 лет гарантии, что в данном ценовом сегменте мы встретили впервые. Так что вся линейка ZALMAN GigaMax в целом и новичок в частности имеют все шансы заслужить звание бестселлера.

Достоинства:

  • хорошая эффективность для своего сегмента (более 88% в пике, 80 PLUS Bronze 230V EU);
  • наличие выделенного канала +12В с нагрузочной способностью до 54 А;
  • хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • отсутствие просадок напряжений при подключении к мощной конфигурации (разогнанный процессор и топовая видеокарта);
  • низкие пульсации;
  • наличие всех видов защит;
  • использование DC-DC-преобразователей в низковольтной части;

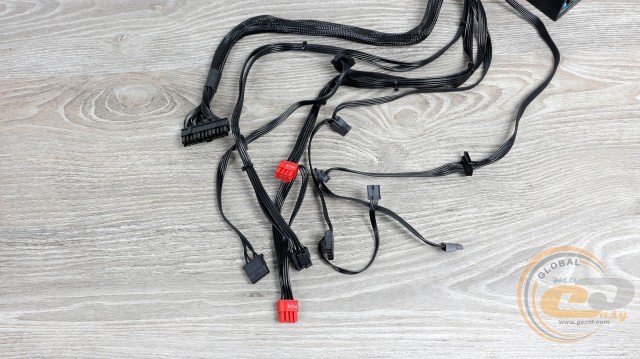

  • почти все провода сделаны в виде гибких и удобных в работе плоских шлейфов;
  • пара 6+2-контактных разъемов PCIe;

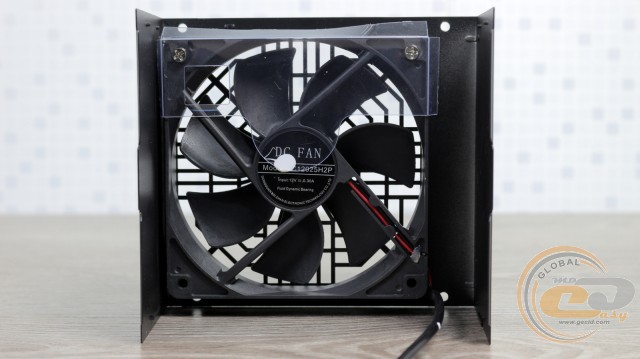

  • 120-мм вентилятор на надежном гидродинамическом подшипнике;
  • использование тайваньских конденсаторов;
  • активный метод компенсации реактивной мощности;
  • 5 лет гарантии.

Особенности:

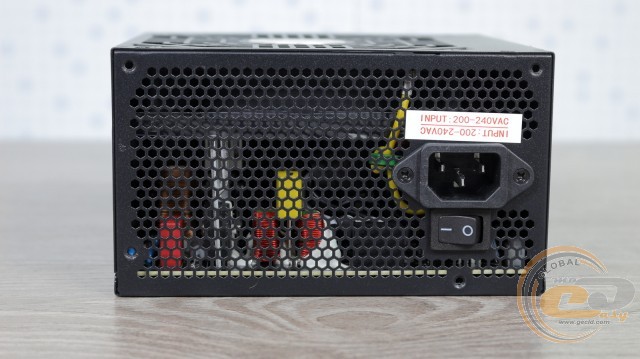

  • диапазон входных напряжений составляет 200-240 В;
  • все кабели выведены напрямую из блока питания;
  • клацанье реле при включении и выключении компьютера.

Недостатки:

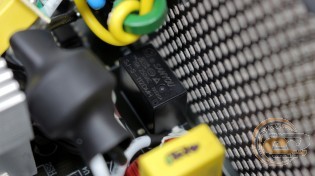

  • отсутствие варистора в EMI-фильтре.
