Обзор блока питания ZALMAN MegaMax 800W v2: бюджетная мощь

18-04-2022

При покупке источников питания существуют самые различные мнения о том, на что стоит обратить внимание в первую очередь. Кто-то гонится за сертификатами энергоэффективности, для других в приоритете современная схемотехника, третьим подавай самые качественные компоненты made in Japan, а четвертых не интересует ничего кроме соотношения цена / мощность.

Тестируемый нами ZALMAN MegaMax 800W v2 (ZM800-TXII) будет наиболее интересным для последней категории покупателей. Да, он подкупает огромной, как для бюджетника, заявленной мощностью 800 Вт, но в остальном перед нами вполне привычное сравнительно доступное решение. Как это повлияло на внутренние особенности и, что еще важнее, на какие выходные показатели можно рассчитывать? Ниже мы постараемся дать ответы на эти и другие интересующие нас с вами вопросы.

Спецификация

Модель

ZALMAN MegaMax 800W v2
(ZM800-TXII)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

800

Мощность по каналу 12В, Вт

720

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

60

Максимальный выходной ток канала -12В, А

0,5

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

220 − 240

Частота, Гц

50 − 60

Входной ток, А

7

КПД, %

≤87%

Сертифицирован 80 PLUS

White 230V EU

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Hydraulic Dynamic Bearing

Защиты

OPP, OVP, UVP, SCP

Размеры источника, мм

140 х 150 х 86

Гарантия, лет

3

Сайт производителя

ZALMAN

ZALMAN MegaMax 800W v2

Упаковка и комплект поставки

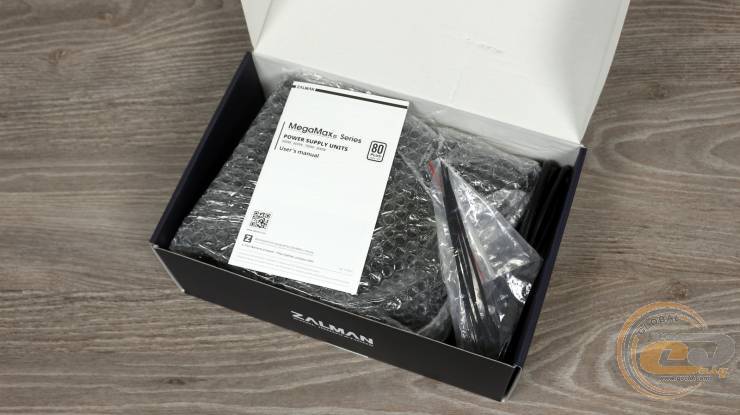

Хотя перед нами представитель отнюдь не топовой линейки, красочная коробка создавалась именно для 800-ваттника. Правда, расскажет она лишь о ключевых особенностях устройства. Для более любопытных есть официальный сайт и, естественно, ваш любимый GECID.com.

Благодаря пупырчатой упаковке есть надежда, что источник доберется к своему покупателю невредимым.

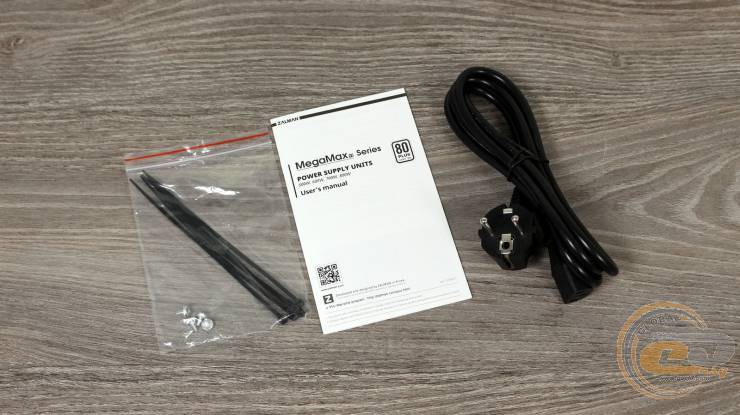

Комплектация небольшая, зато все необходимое на месте: сетевой шнур питания, крепежные винты, одноразовые стяжки и руководство пользователя.

Внешний вид

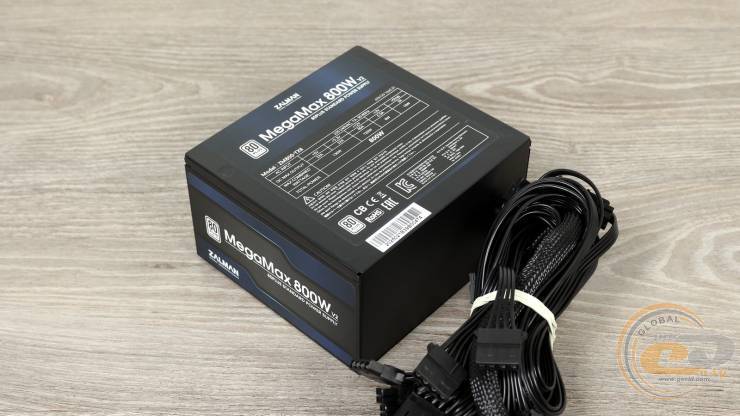

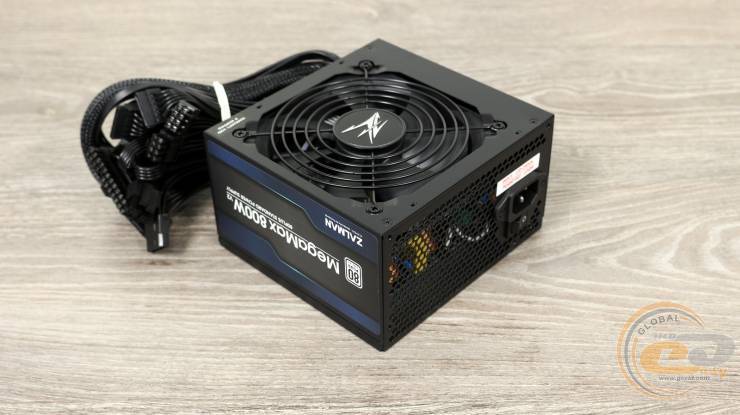

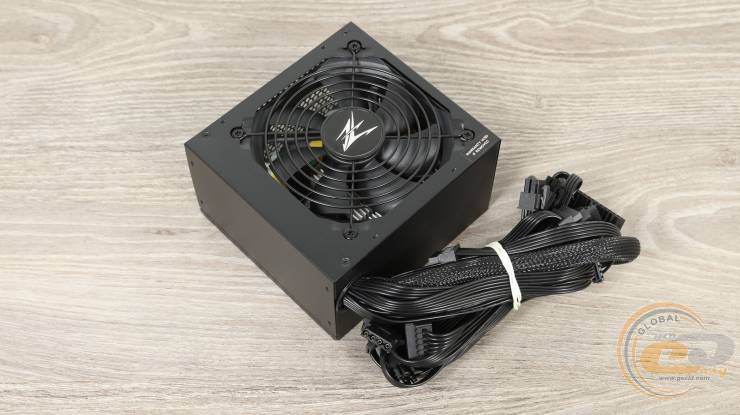

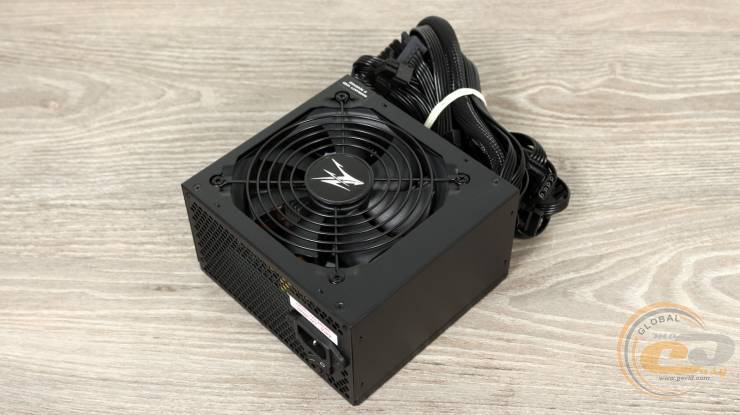

Несмотря на немалую мощность, размеры ZALMAN MegaMax 800W v2 такие же, как и у младших вариаций на 500, 600 и 700 Вт — 140 х 150 х 86 мм.

Внешность устройства вполне типичная. Производителя можно легко определить по логотипу бренда, нанесенному на решетку типа гриль. Под ней в свою очередь прячется немного смещенный в сторону 120-мм вентилятор.

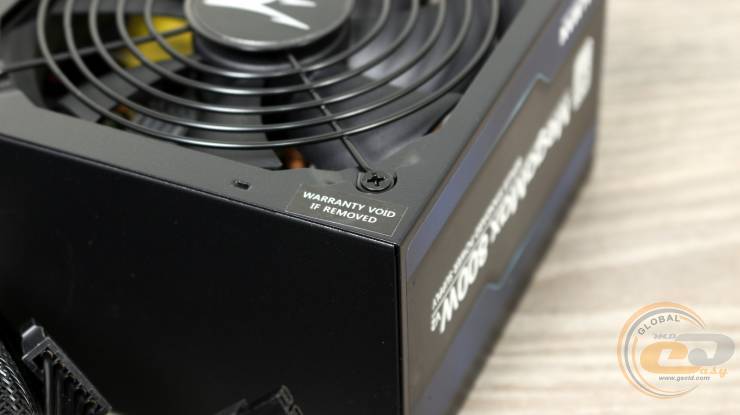

В этой же плоскости размещены винты, соединяющие корпус БП воедино. Один из них прикрыт гарантийной наклейкой. Ее целостность позволяет рассчитывать на три года гарантийного обслуживания от производителя.

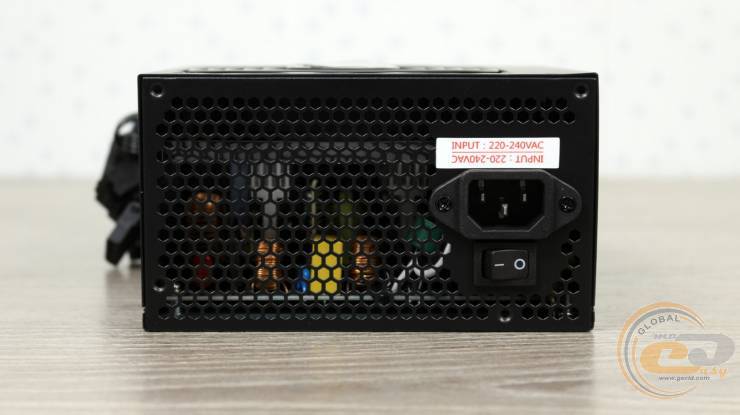

Тыльная панель также лишена дизайнерских изысков.

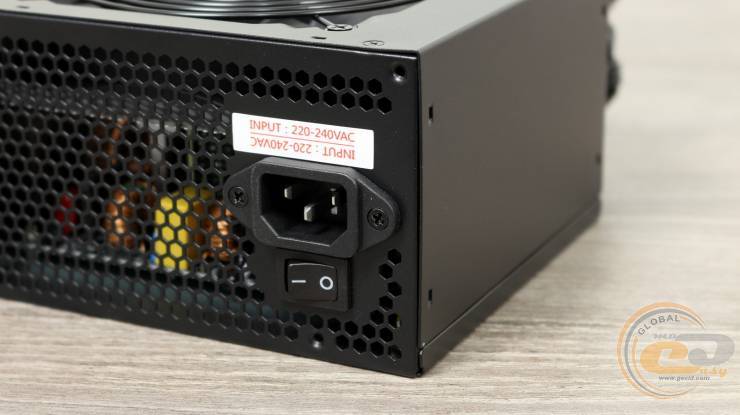

Привычные соты, разъем питания и выключатель дополнены только упоминанием поддерживаемого диапазона входных напряжений.

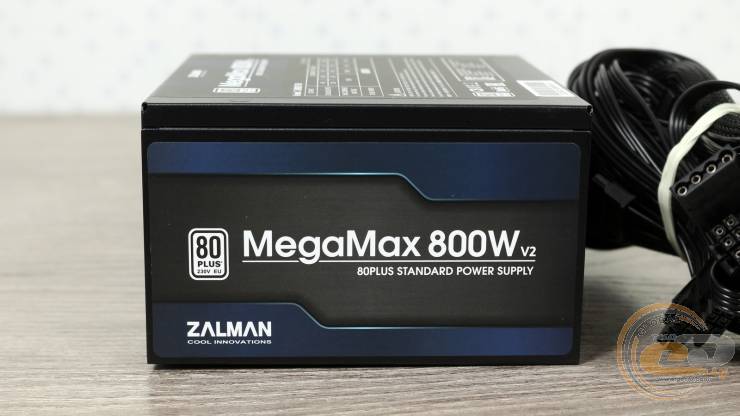

А вот боковины решили украсить наклейками с указанием производителя, модели блока питания и сертификата энергоэффективности 80 PLUS 230V (куда же без него).

Но больше всего полезных сведений несет главная наклейка. Она напоминает об использовании одной 12-вольтной линии мощностью 90% от номинала – показатель небольшой, хотя и вполне характерный для устройств с групповой стабилизацией напряжений. На младшие же каналы +3,3В и +5В выделено 130 Вт (по 22 А).

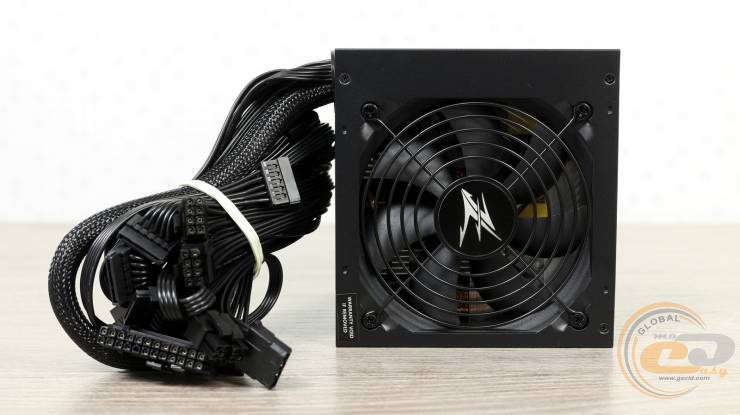

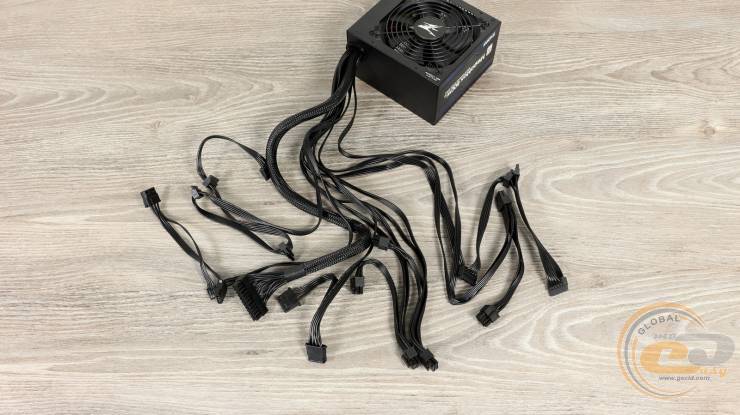

Все кабели у ZALMAN MegaMax 800W v2 выведены из корпуса. Это удобные гибкие шлейфы одинакового калибра 18 AWG. Такого показателя достаточно для самых нагруженных линий и с запасом хватит для питания периферии.

Основные коннекторы питания 20+4-контактный ATX и пара ATX12V обеспечивают поддержку компьютеров с одним или двумя разъемами питания CPU. Периферийные же коннекторы позволят подсоединить до восьми устройств SATA, четыре PATA и даже FDD. А для питания графической подсистемы предусмотрено четыре 6+2-контактных PCIe на двух проводах.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

55

18 AWG

8+4+4-контактный ATX12V

1

70-82

18 AWG

два 6+2-контактных PCIe

2

45-60

18 AWG

четыре SATA

2

43-58-74-90

18 AWG

два PATA (Molex) и один FDD

1

45-60-73

18 AWG

два PATA (Molex)

1

45-60

18 AWG

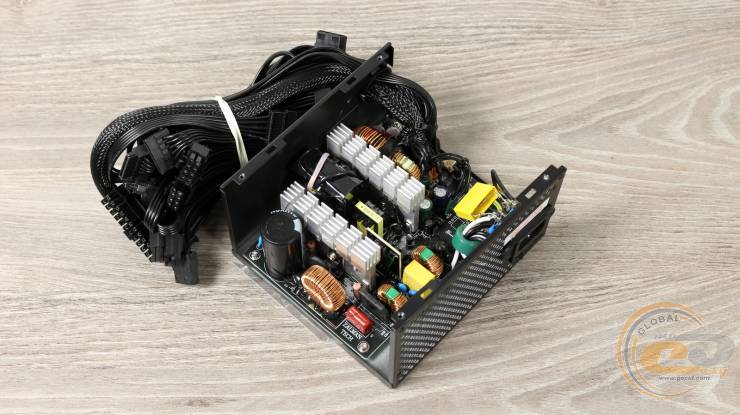

Внутреннее устройство

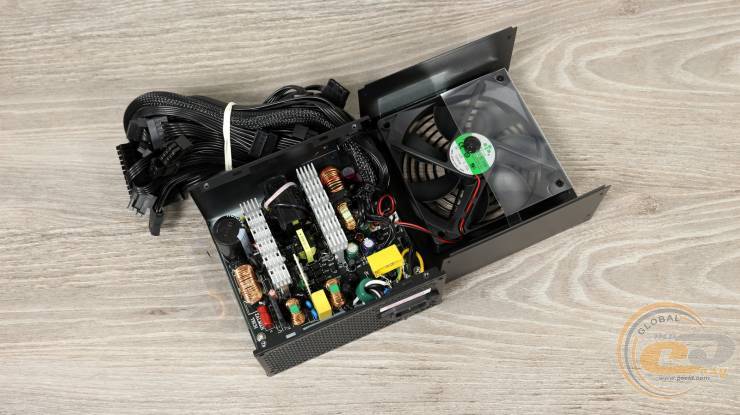

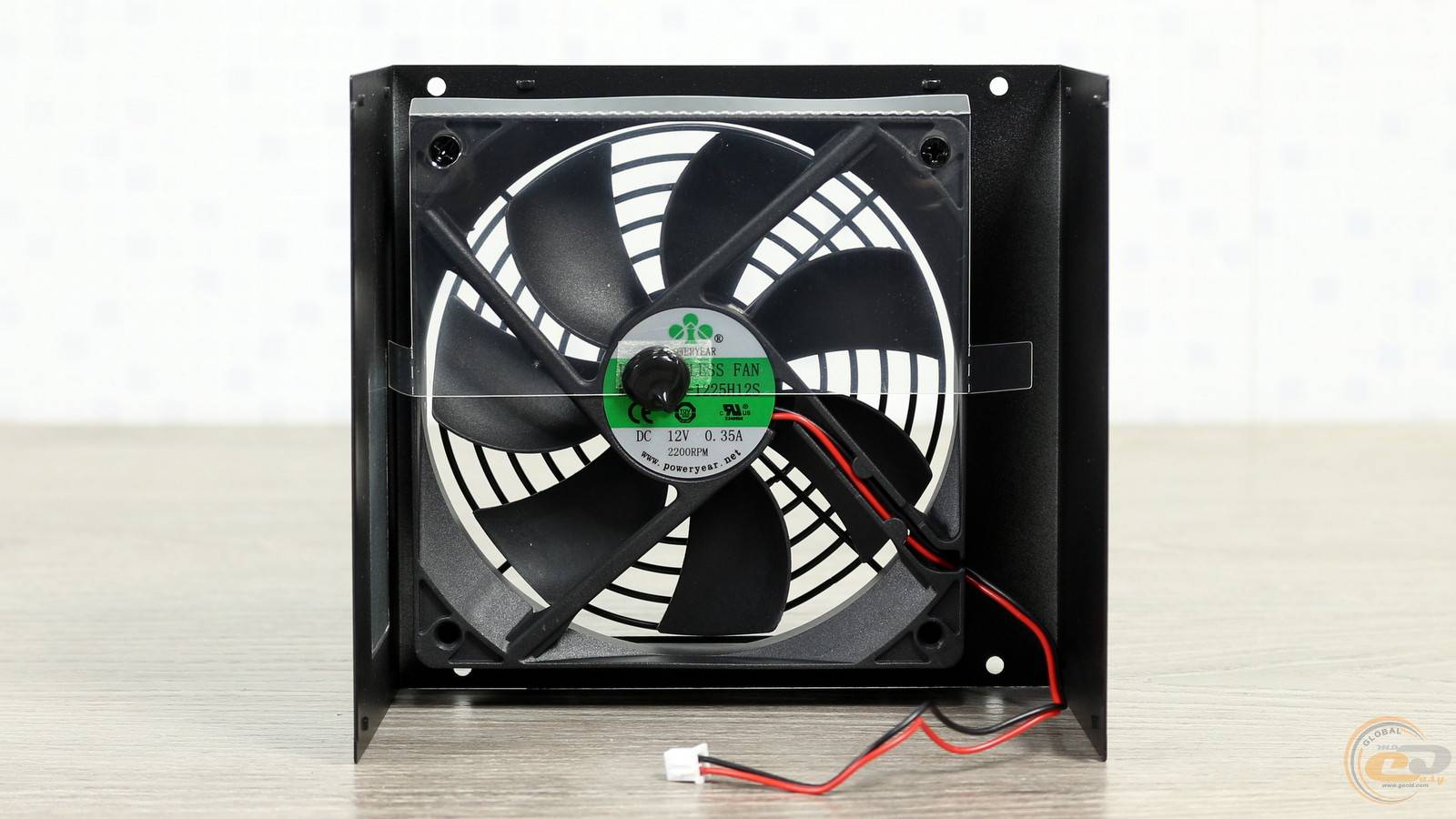

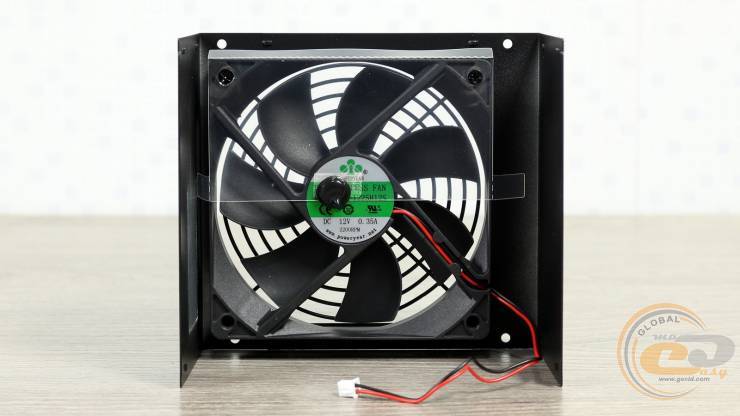

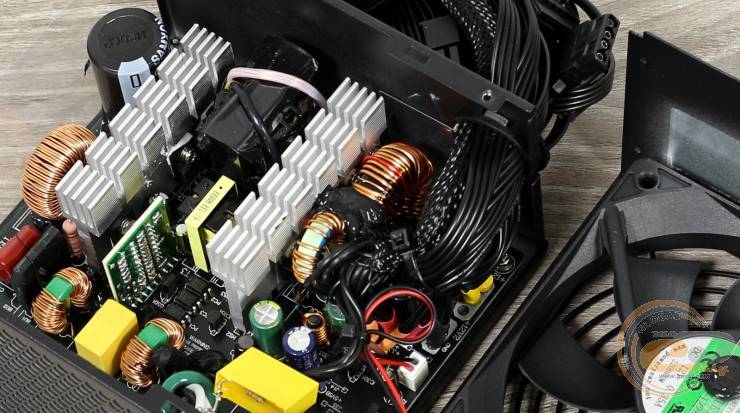

Теперь время заглянуть внутрь новинки. Вентилятор Power Year PY-1225H12S диаметром 120 мм нам попадается впервые. Но такие модели с индексами «L» и «M» вместо «H» нам уже встречались внутри других мощных источников даже с сертификатом 80 PLUS Gold. Пропеллер потребляет 4,2 Вт (12 В при 0,35 А), подключаясь через привычный съемный двухконтактный коннектор. Максимальная частота его вращения равна 2200 об/мин. Также заявлено использование гидравлического подшипника, что должно позитивно сказаться на ресурсе вертушки.

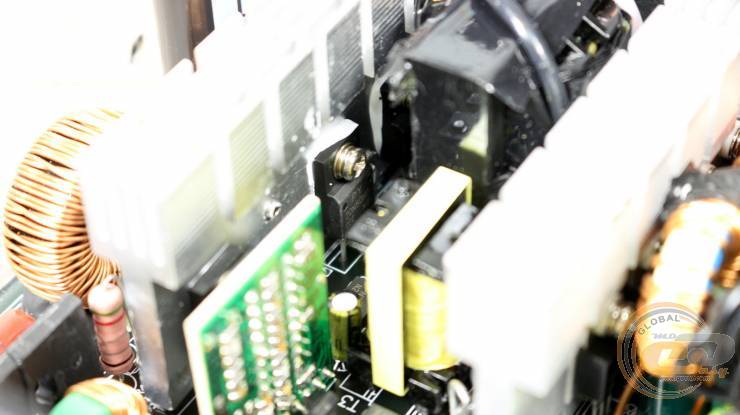

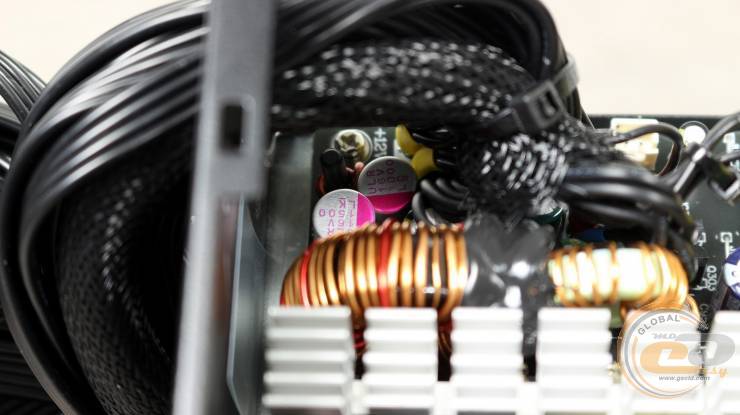

Теперь о радиаторах. У ZALMAN MegaMax 800W v2 их всего два — по одному в первичной и вторичной цепи. Также видно, что платформа собственного производства поддерживает установку пары диодных сборок с охладителем между ними. Но в данном случае узкий диапазон входных напряжений от 220 до 240 В позволил обойтись без дополнительного теплоотвода.

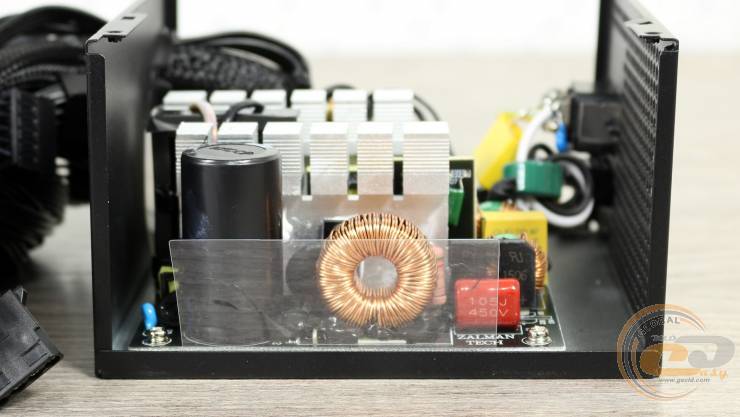

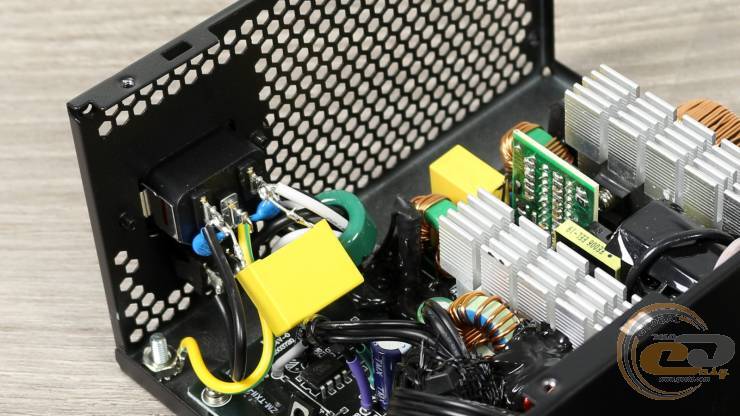

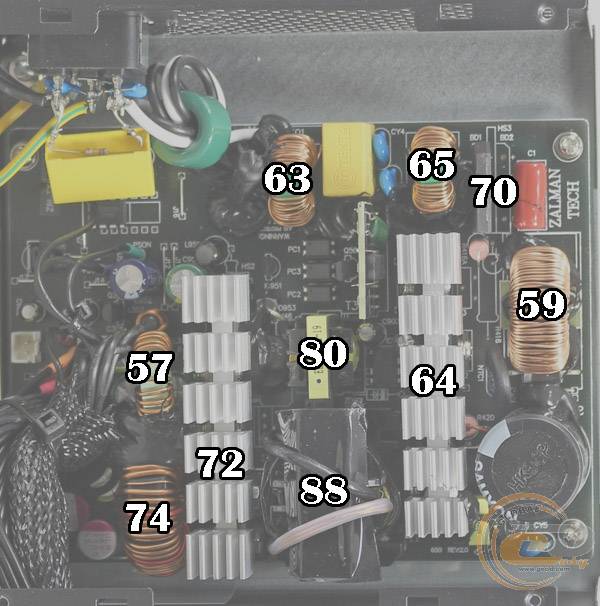

Что же, перейдем к деталям. Часть EMI-фильтра распаяна у входного разъема, остальные же разместились на основной PCB.

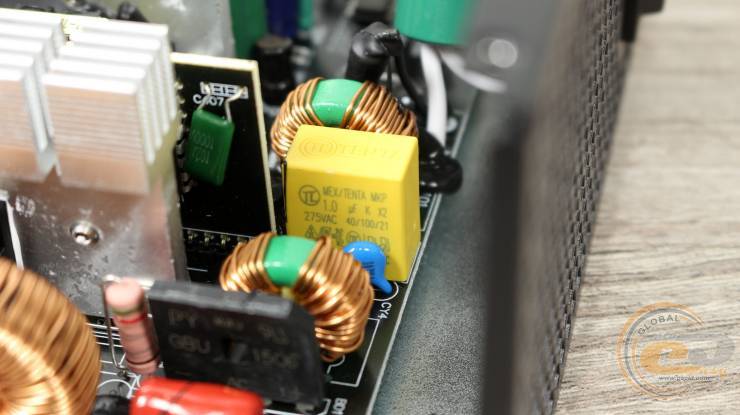

В общей сложности здесь есть все базовые компоненты: пара X- и четыре Y-конденсатора, два дросселя и плавкий предохранитель. А вот варистора не оказалось.

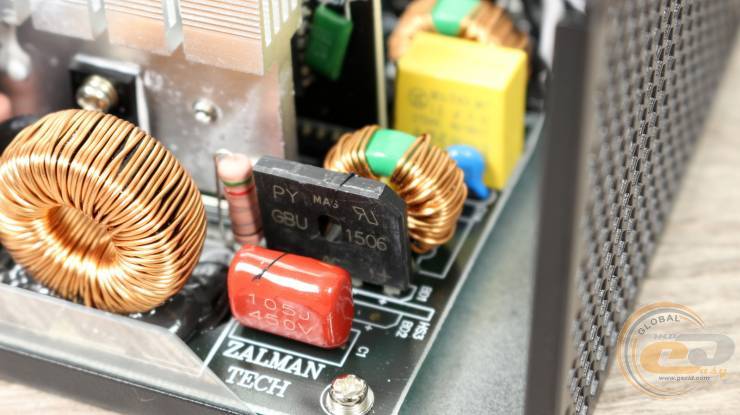

Диодный мост GBU1506 позволяет передавать ток до 15 А при наличии дополнительного охлаждения или 3,2 А без такового. При напряжении 220-240 В имеем максимальную передаваемую мощность в 704-768 Вт, что несколько не дотягивает до заявленных 800 Вт.

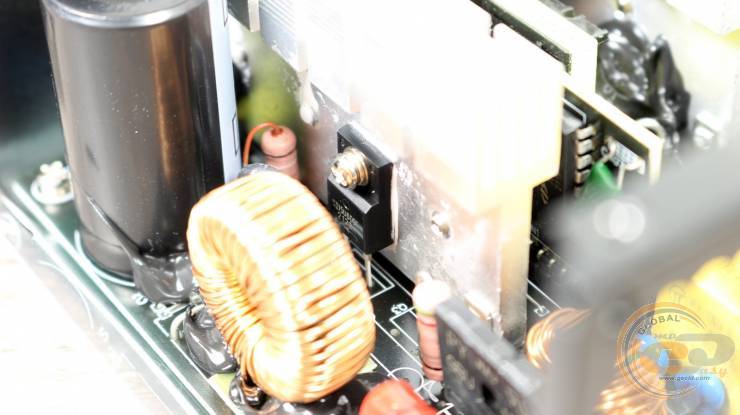

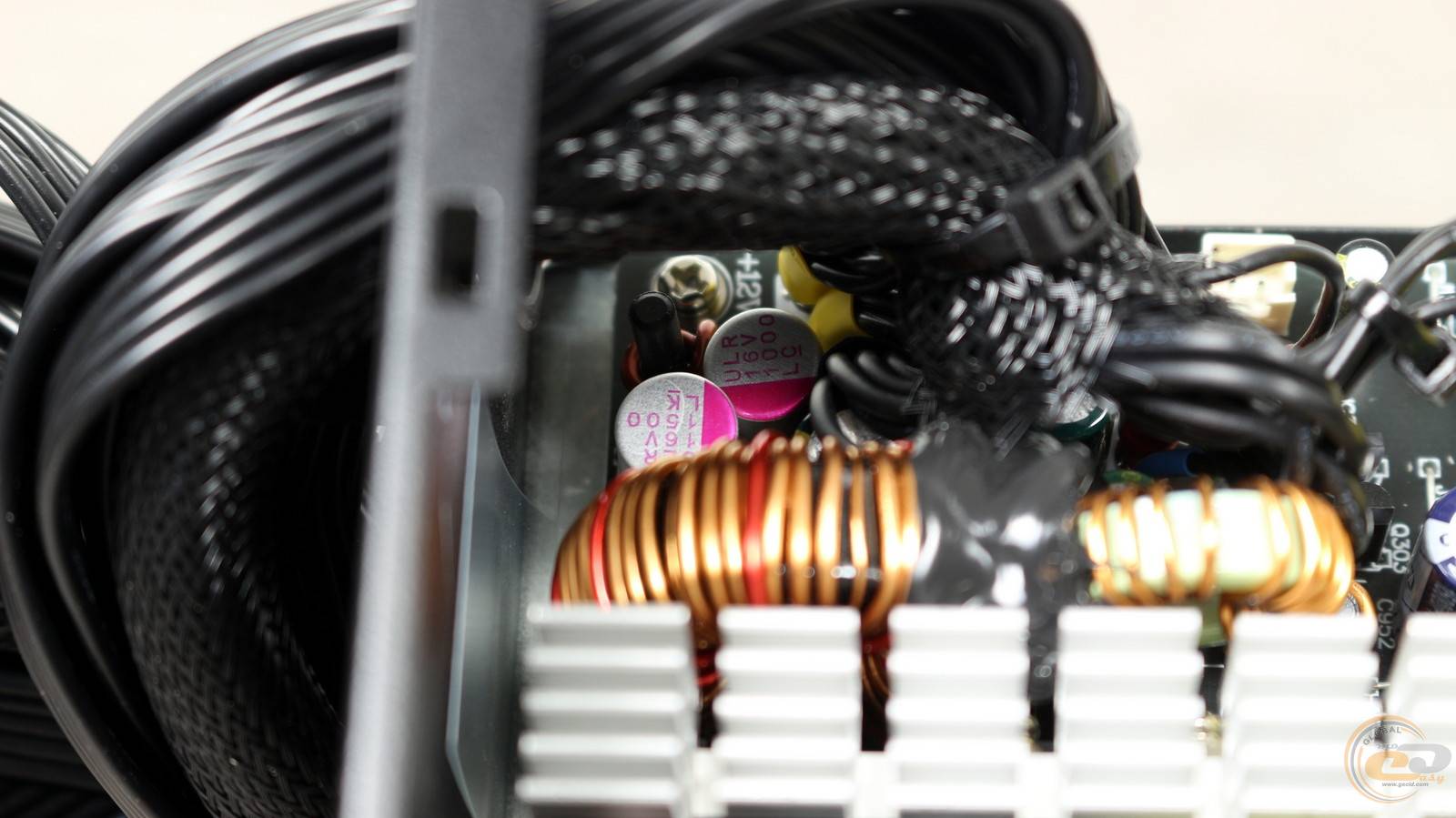

Далее размещен крупный дроссель узла APFC.

Он активно сотрудничает с парой силовых элементов (полевым транзистором и диодом Шоттки), расположенными на общем радиаторе. То есть модуль коррекции мощности здесь представлен в слегка упрощенном виде. Также по соседству распаян термистор.

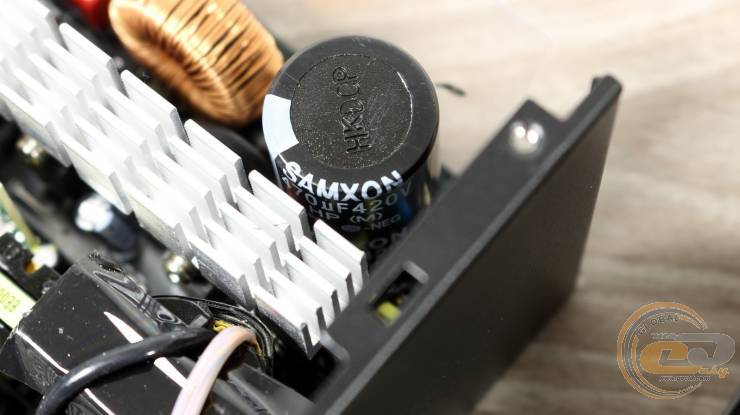

Входной конденсатор SAMXON имеет емкость 470 мкФ — хороший показатель как для бюджетного 800-ваттника.

Ключами первичного преобразователя выступают два транзистора PY 20N50MF на том же общем радиаторе.

В основе ZALMAN MegaMax 800W v2 лежит платформа с прямоходовым преобразователем и групповым методом стабилизации выходных напряжений.

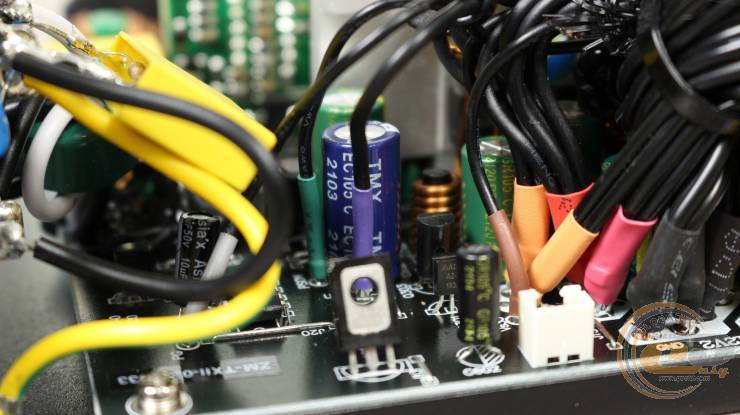

О последнем было нетрудно догадаться по электротехнических показателях. Здесь же подтверждением является пара дросселей – отдельный для напряжения +3,3В и общий для каналов +5В и +12В. С другой стороны, это вполне типичный подход для бюджетных источников.

Для фильтрации напряжения и в других узлах используются только высокотемпературные до 105°C конденсаторы (мы рассмотрели китайские AsiaX), но также местами встречаются и надежные полимерные решения.

В завершении приведем набор реализованных здесь защит. В их числе:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP).

Закономерно, защиты по температуре (OTP) и по току (OCP) в бюджетнике не оказалось.

Кросс-нагрузочные характеристики

Время самого интересного – тестирования выходных показателей.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

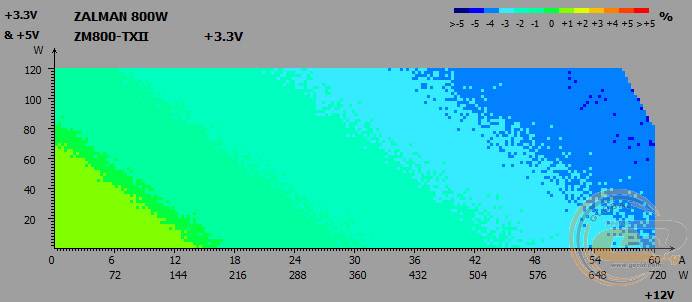

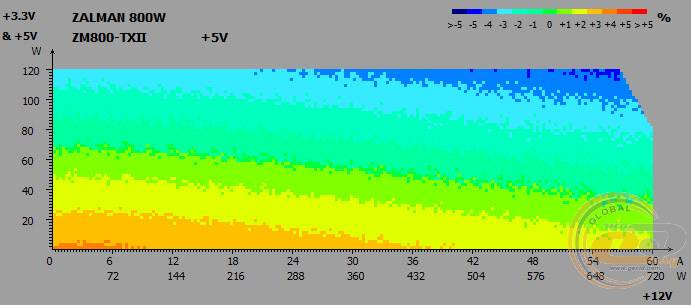

Во время кросс-нагрузочных тестов на основных линиях ZALMAN MegaMax 800W v2 были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -5% до +1%;
  • линия +5В: от -5% до +4%;
  • линия +12В: от -4% до +4%.

Узел стабилизации справился со своей задачей – на всем диапазоне нагрузки отклонения не выходили за допустимые пределы.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

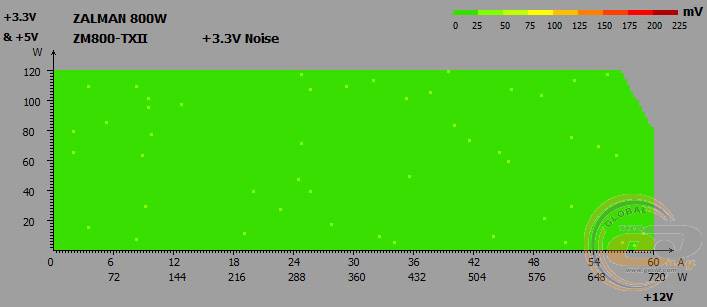

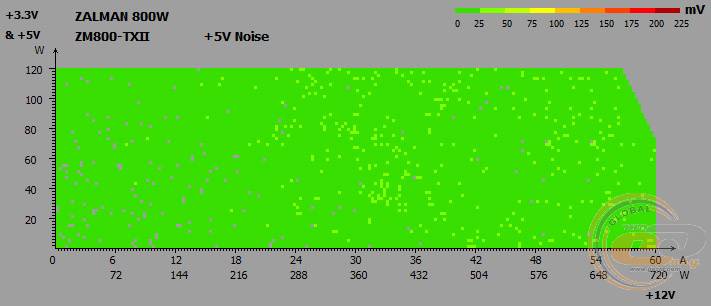

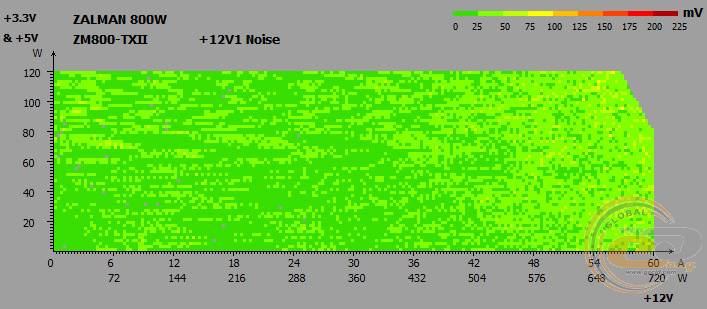

Измерения пульсаций также показали неплохие результаты. На двух младших линиях размах амплитуды (peak-to-peak) не покидает пределы 50 мВ, а на старшей он находится в пределах 100 мВ.

Дежурная линия питания +5VSB

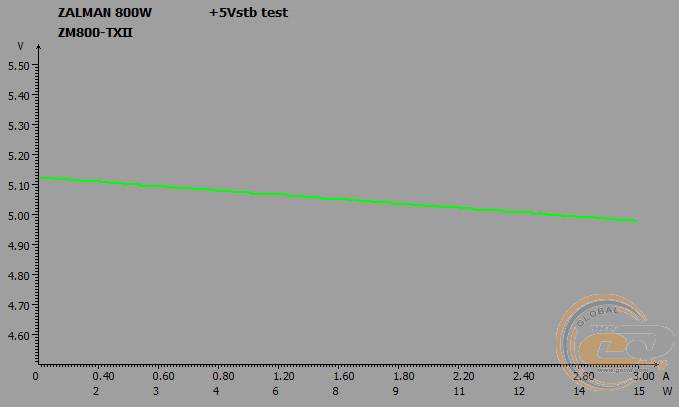

Состояние дежурной линии питания ZALMAN MegaMax 800W v2 не вызвало никаких замечаний. В зависимости от нагрузки, напряжение на ней меняется в допустимых пределах: от 5,12 до 4,98 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

75

110

160

220

280

340

400

600

800

Нагрузка*, %

9

14

20

28

35

43

50

75

100

PFC

0,81

0,89

0,92

0,95

0,96

0,97

0,98

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 160 Вт коэффициент PFC достиг 0,92. Максимальное же значение (0,99) достигнуто при нагрузке 600 Вт и выше.

КПД

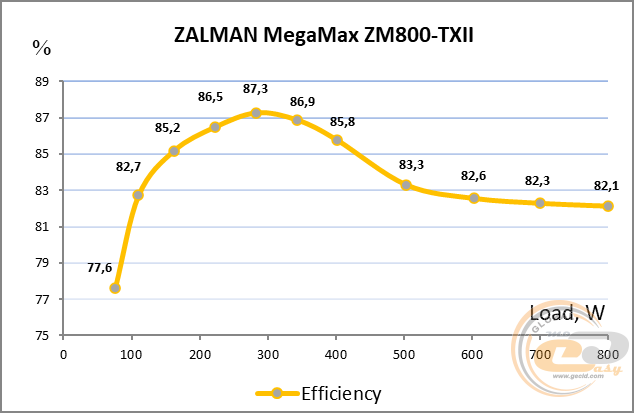

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели ZALMAN MegaMax 800W v2 стандарту 80 PLUS 230V EU для сетей 230 В. На всем диапазоне нагрузки от 20 до 100% от номинальной мощности КПД блока питания превышал 80%. Пиковое же значение составило 87,3%.

Наиболее эффективным источник оказался при нагрузке от 150 до 430 Вт – в этом диапазоне КПД не опускался ниже 85%.

Система охлаждения и температурный режим

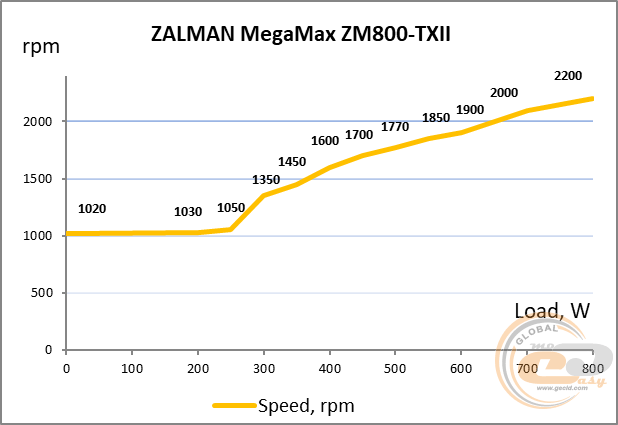

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла 25°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Одна из причин, по которой покупают устройства с запасом по мощности — желание получить более тихую его работу. Здесь это также вполне справедливо. Так, несмотря на более скромный КПД, ZALMAN MegaMax 800W v2 оказался заметно тише «бронзового» 650-ваттного ZALMAN GigaMax 650W.

Так, до отметки мощности 300 Вт (38% от номинала) ZALMAN MegaMax 800W v2 работает тихо – вентилятор вращается в пределах 1020-1350 об/мин. Далее с увеличением нагрузки плавно повышается и уровень шума: в пределах от 300 до 500 Вт его можно охарактеризовать как ниже среднего, комфортный. А вот на отрезке от 500 до 800 Вт он не превышает среднего уровня.

Нагрев внутренних узлов мы измеряли после 15 минут стабильной 700-ваттной нагрузки. Критично больших значений температур не оказалось, но все же главный трансформатор заметно нагрелся — до 88°C. Другие компоненты оказались похолоднее, но нагружать источник еще больше в течение длительного времени мы все же не советуем.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности ZALMAN MegaMax 800W v2 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нет, не перегружали, но во время КНХ-тестов номинальную 800-ваттную нагрузку источник выдержал.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный процессор AMD Ryzen 9 3900XT с фиксированной частотой 4 ГГц при напряжении 1,26 В. А в качестве видеоускорителей мы использовали PowerColor Radeon RX 6800 XT Red Dragon и ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP каждого из них близок к 250-300 Вт.

Конфигурация стенда:

Материнская плата

GIGABYTE B550 AORUS PRO (Socket AM4, B550)

Процессор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 – 4,7 ГГц, 105 Вт TDP) @ 4,0 ГГц, 1,26 В

Кулер

ASUS TUF Gaming LC 240 RGB

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарты

PowerColor Radeon RX 6800 XT Red Dragon

ASUS ROG Strix GeForce RTX 2080 Ti OC

Накопитель

Kingston SUV500 480 ГБ

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:





ZALMAN MegaMax 800W v2

Vinga VPS-850GV2

Seasonic FOCUS SPX-750

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12В

Idle

12,34

+2,8

12,16

+1,3

12,17

+1,4

Burn

11,95

-0,4

12,19

+1,6

12,18

+1,5

+5В

Idle

5,08

+1,6

5,03

+0,6

5,05

+1,0

Burn

5,16

+3,2

5,07

+1,4

5,07

+1,4

+3,3В

Idle

3,37

+2,1

3,38

+2,4

3,35

+1,5

Burn

3,37

+2,1

3,42

+3,6

3,37

+2,1

Входное энергопотребление, Вт

Idle

80

78

61

Burn

748

682

655

Из-за сравнительно невысокого КПД блок питания ZALMAN MegaMax 800W v2 из розетки потребляет на 66 Вт больше, чем «золотой» 850-ваттник при использовании аналогичной конфигурации. Тем не менее, выходные показатели оказались достойными, учитывая применение групповой стабилизации напряжения. Так, просадки по линии +12В оказались минимальными, а перекос напряжения по линии +5В едва ли ощущается — все также в пределах нормы. В то же время канал +3,3В и вовсе непоколебим.

Энергопотребление в простое и в выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания ZALMAN MegaMax 800W v2 порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера - 3 Вт, и в спящем режиме - 4 Вт.

Итоги

С одной стороны, несмотря на немалую мощность800 Вт ZALMAN MegaMax 800W v2 (ZM800-TXII) является ярким представителем бюджетного сегмента. Об этом красноречиво говорит групповая стабилизация напряжения, отсутствие защит по току и от перегрева, применение недорогих конденсаторов и некоторые упрощения в конструкции.

С другой же, в наличии все необходимые узлы, сертификат 80 PLUS 230V, разъемы для подключения разнообразных устройств, кабели-шлейфы и вертушка на гидравлическом подшипнике. К выходным показателям также нет никаких претензий — напряжения и пульсации в пределах нормы, да и источник без проблем справляется даже с мультиграфической конфигурацией. При этом умеренная нагрузка позволит избежать перегрева внутренних компонентов, да и при небольшом потреблении вертушка не будет выделяться на фоне остальных комплектующих.

Для удержания умеренной температуры внутренних узлов и, как следствие, длительной службы устройства, мы советуем рассчитывать мощность нагрузки до отметки в 700 Вт. Если же вы хотите более технологичное устройство с качественной элементной базой, то тогда придется поискать либо более дорогой, либо менее мощный источник питания.

Достоинства:

  • большая мощность при компактных габаритах корпуса
  • хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В
  • низкие пульсации
  • наличие ряда защит
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера
  • кабели в виде гибких шлейфов
  • эффективная система охлаждения
  • вентилятор на основе гидравлического подшипника

Особенности:

  • соответствие сертификату 80 PLUS 230 V
  • возможность работы только в сетях 230 В
  • групповая стабилизация напряжений
  • применение бюджетных конденсаторов
  • нагрузку на БП лучше всего ограничить отметкой 700 Вт


Автор: Олесь Пахолок

Выражаем благодарность компании ERC, эксклюзивному дистрибьютору продукции ZALMAN в Украине, за предоставленный для тестирования блок питания.
