Обзор и тестирование внешнего кармана для жесткого диска akasa Integral P2NES

06-06-2010

С появлением и распространением персональных компьютеров среди домашних пользователей у последних сразу же появилась потребность в обмене информацией между собой. Поначалу эту роль успешно выполняли магнитные дискеты, однако вскоре, при появлении объемного мультимедиа контента, они стали слишком малы для переноса такого рода информации. Немного поправили ситуацию оптические диски CD и DVD, однако, несмотря на их дешевизну, распространенность и относительно большой объем,  пользоваться ими было неудобно – они требовали специального пишущего привода и долгого процесса записи всего диска сразу. Да и слабая механическая устойчивость дисков не раз приводила к потере информации. Но вот следующее изобретение действительно стало пользователям спасением - пришли USB-флэш карты памяти. Они не требуют специального оборудования или ПО, имеют достаточно высокую скорость работы, позволяют выборочно записывать и удалять файлы, а также редактировать их прямо на носителе. А малые габариты и высокая механическая прочность (в некоторых специальных моделях так и вообще «полная неубиваемость, непромокаемость и пуленепробиваемость») позволили USB-флэшкам широко распространиться среди современных пользователей.

Однако в последнее время стал все чаще встречаться контент высокой четкости – качество видео и аудио файлов возросло на несколько порядков, как собственно и их объем. Да и фотографии с современных 10-12 мегапиксельных фотокамер занимают отнюдь не 0,5 МБ как раньше. К сожалению, объем компактных USB-флэшек ограничен технологически, а самые емкие из них редко дотягивают до отметки более 64 ГБ, и это при космической цене на самые емкие и быстрые модели. И вот именно для таких целей – перенос большого количества информации – производители стали выпускать переносные USB-жесткие диски. Устроены они просто – это обычный жесткий диск (любого типоразмера – от 1,8” до 3,5”) и специальный контроллер-переходник, позволяющий подключать этот жесткий диск к USB-порту и/или другим портам компьютера. Все это упаковано в компактный сипатичный корпус. Преимуществами такого подхода стали наивысшая на сегодняшний день скорость работы и теоретически неограниченный объем хранения данных (на практике ограничивается только моделью выпускаемых жестких дисков, то есть на данный момент до 2 ТБ). Правда, без недостатков тоже не обошлось – большие, чем у USB-флэшек, габариты и чуть меньшая механическая устойчивость. Но самое главное преимущество внешних винчестеров это цена – при равной цене с USB-флэшкой на 32-64 ГБ объем внешнего жесткого диска будет достигать 250-500 ГБ, а то и больше. Еще одним преимуществом внешних винчестеров является то, что на рынке представлены два варианта их приобретения – купить готовое изделие или купить карман (корпус и контроллер) и отдельно подобрать для него жесткий диск с необходимыми характеристиками. Второй подход требует от пользователя немного больше телодвижений и умозаключений, чем первый, однако в результате позволяет добиться идеального для себя соотношения всех физических и технических параметров устройства.

akasa Integral P2NES

Вот именно об универсальности и многофункциональности при самостоятельной сборке внешнего винчестера с помощью кармана мы и хотим поговорить в сегодняшней статье. Давайте перейдем к тестируемому сегодня akasa Integral P2NES универсальному внешнему карману для 2,5” жестких дисков.

akasa Integral P2NES

Поставляется устройство в небольшой картонной коробке с хорошей яркой полиграфией. На лицевой стороне изображен внешний вид кармана, указан его цвет и перечислены интерфейсы, которыми он обладает. О них поговорим чуть позже.

На обратной стороне коробки приведены технические характеристики устройства и фотографии возможных цветовых вариаций (серебристый, синий и черный варианты).

Спецификация

Модель

akasa Integral P2NES
AK-ENP2NES-SL

Материал корпуса

Алюминий

Типоразмер жестких дисков

2,5”

Поддерживаемые интерфейсы жестких дисков

IDE, SATA

Внешние интерфейсы

USB 2.0, eSATA

Наличие дополнительного внешнего питания

Да

Максимальная высота жесткого диска, мм

9,5

Габариты, мм

151х80х16

Сайт производителя

http://www.akasa.com.tw/

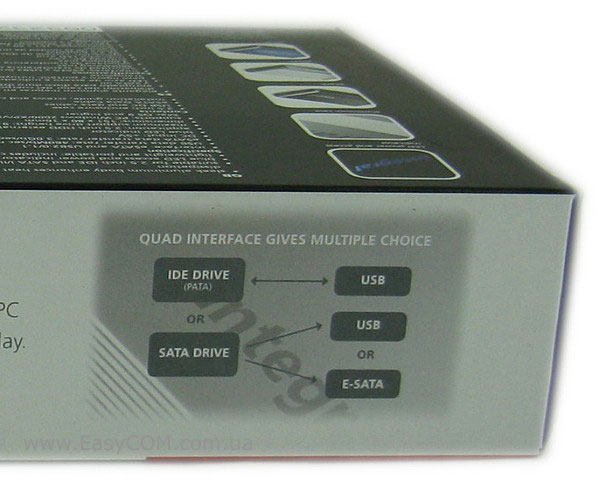

Из спецификации хорошо видно, что карман является универсальным в прямом смысле этого слова. Его возможности подключения хорошо проиллюстрированы на боковой стороне коробки.

Вы можете использовать 2,5” жесткий диск любого типа – IDE или SATA. В первом случае у вас будет возможность подключать его к компьютеру только по интерфейсу USB 2.0, а вот в случае использования SATA-жесткого диска у вас появляется возможность подключать его еще и по интерфейсу eSATA. В процессе сегодняшнего тестирования мы постараемся узнать, насколько необходима такая возможность, и какая от неё практическая выгода. Продолжаем осмотр.

akasa Integral P2NES

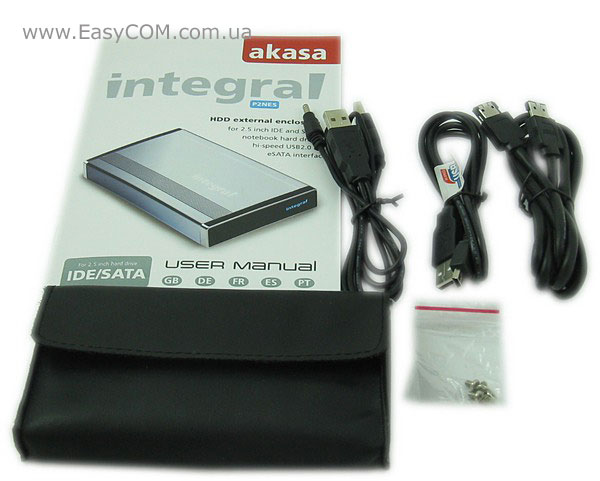

Открыв коробку, мы обнаружили следующий комплект поставки:

  • руководство пользователя;
  • mini-USB 2.0 кабель;
  • eSATA кабель;
  • чехол из кожзаменителя;
  • пакетик с крепежными винтиками;
  • кабель дополнительного питания.

Все необходимое для успешной и бережной эксплуатации устройства присутствует.

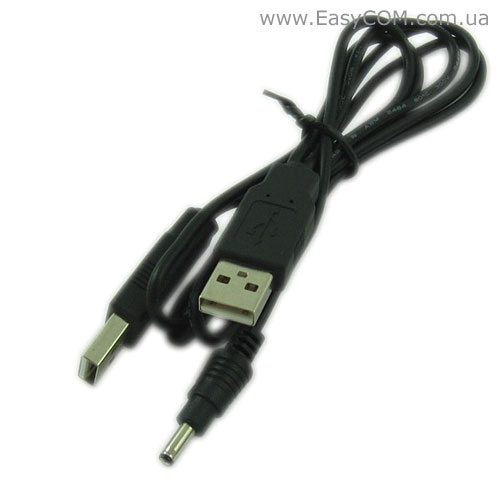

Обратите внимание, что из трех идущих в комплекте кабелей только последний нестандартный. Это кабель дополнительного питания – он подключается к двум портам USB для обеспечения питания в режиме работы через интерфейс eSATA.

akasa Integral P2NES

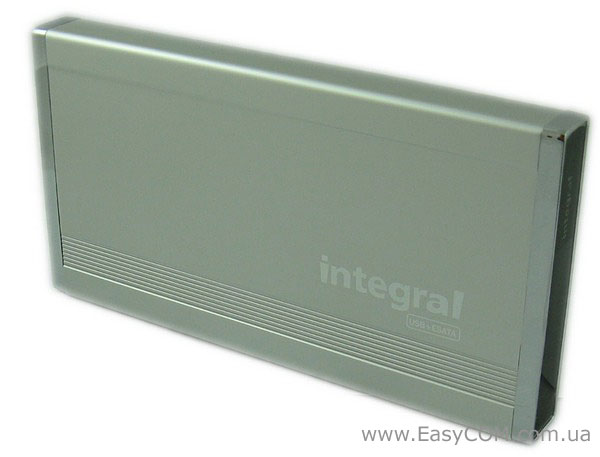

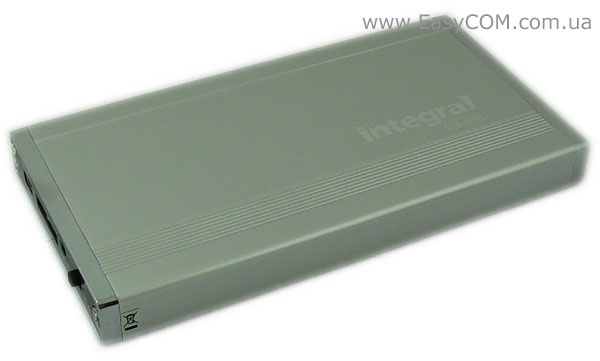

А вот и сам карман. Выполненный из идеально полированного алюминия он очень приятно ложится в руку – появляется ощущение крепости и элегантности одновременно. На лицевой стороне кармана нанесен логотип «integral».

akasa Integral P2NES

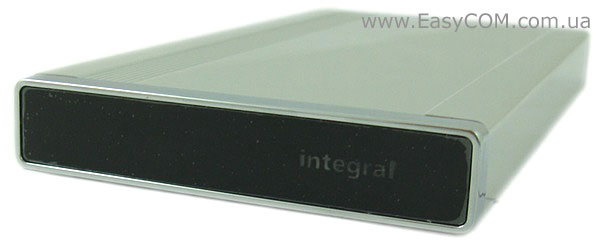

С одного торца кармана расположена пластиковая заглушка с логотипом серии, который во время работы жесткого диска подсвечивается синим светодиодом. Это добавляет еще больше стиля и элегантности устройству.

akasa Integral P2NES

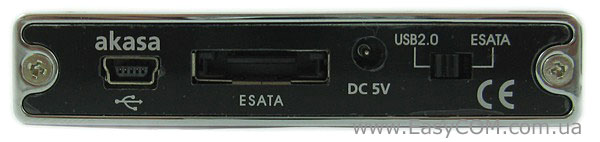

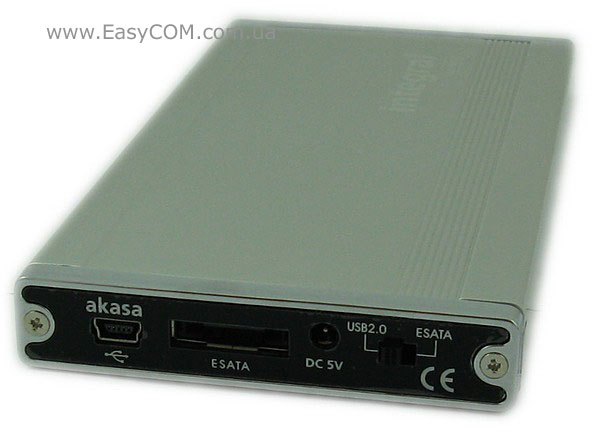

С другого торца у кармана расположены все интерфейсные разъемы.

akasa Integral P2NES

Перечисляем их слева на право:

  • mini USB 2.0 порт;
  • порт eSATA;
  • разъем дополнительно питания 5 В;
  • переключатель режимов работы кармана.

akasa Integral P2NES

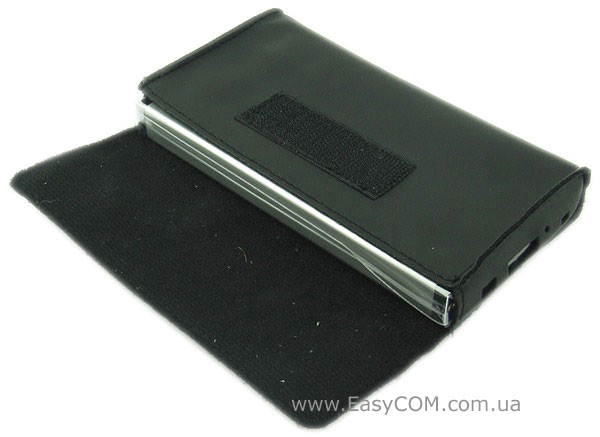

В комплекте поставляет чехол, позволяющий уберечь полированный алюминий корпуса от царапин. Правда, качество материала и изготовления самого чехла нас не сильно порадовали.

akasa Integral P2NES

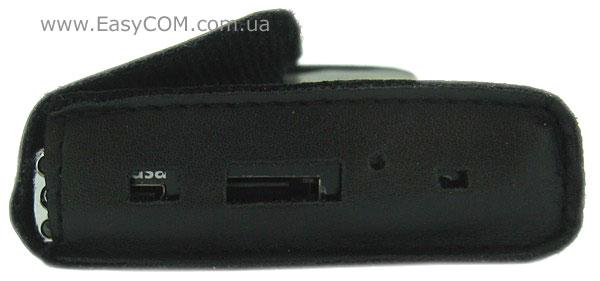

Зато он конструктивно рассчитан на то, что бы подключать жесткий диск по любому интерфейсу, не вынимая из чехла. Это очень удобно.

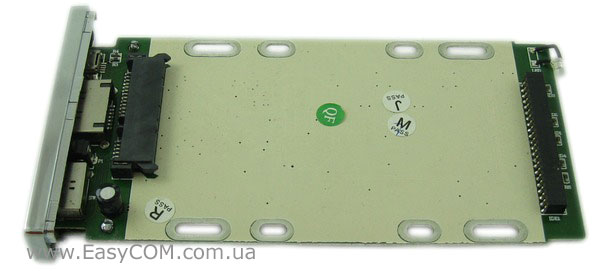

Разобрав карман, мы можем ознакомиться с его внутренним устройством. К слову о разборке. Сняв внешний корпус кармана, мы были приятно удивлены – алюминий по всему периметру имеет значительную толщину около 2-3 мм, что предотвращает его пригибание даже при сильном нажатии. Повредить такой корпус будет очень не просто. Итак, мы видим печатную плату с изолированным слоем посередине для установки жесткого диска.

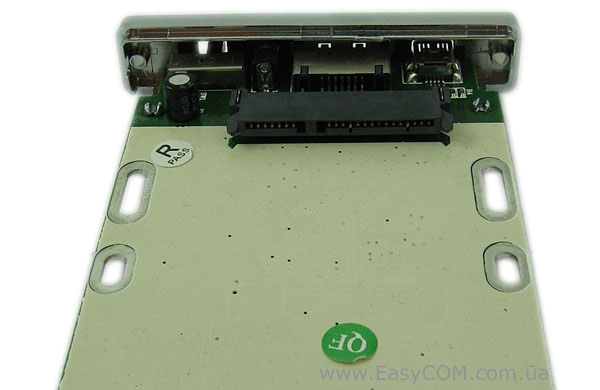

Ближе к торцу с разъемами расположен SATA-интерфейс.

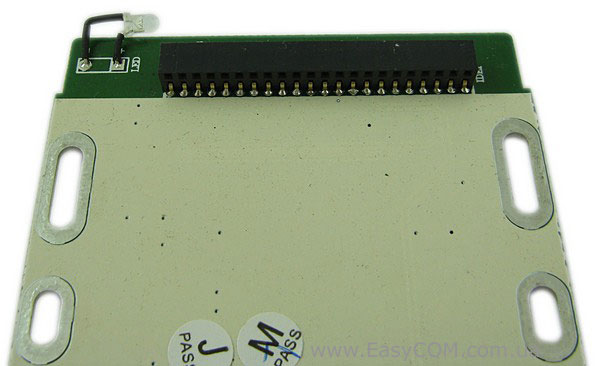

С другой стороны, ближе к светодиоду, расположен IDE-интерфейс.  Для использования любого из них вы просто разворачиваете жесткий диск в нужном направлении. Для фиксации жесткого диска в любом направлении предусмотрены специальные отверстия. Через них вы прикручиваете винчестер к плате с помощью идущих в комплекте крепежных винтов. Это обеспечивает его надежную фиксацию в кармане.

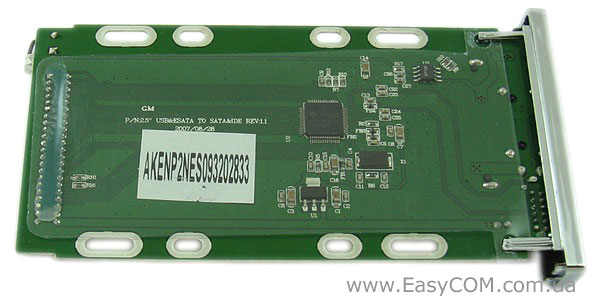

Обратная сторона печатной платы заизолирована прозрачной пленкой, что предотвращает короткое замыкание на алюминиевый корпус.

Тестирование

Пришло время проверить производительность данного решения, а также ответить на поставленный вначале вопрос – есть ли необходимость в использовании интерфейса eSATA.

Методика теста была следующей:

  • жесткий диск для теста – Western Digital 2,5” WDC WD400BEVT-22ZAT емкостью 400 ГБ, скорость вращения шпинделя 5400 об/мин, интерфейс SATA 2.0;
  • замеры производительности производились с помощью программ HD Tune и Everest;
  • в каждой программе производилось по три теста – подключение по USB, по eSATA и контрольное подключение напрямую к SATA-порту материнской платы.

Для начала нам необходимо выяснить полную производительность жесткого диска при непосредственном подсоединении его к материнской плате. В таком режиме ему «ничего не мешает» и никакие ограничения не накладываются. Далее, мы устанавливаем жесткий диск в карман и подключаем по интерфейсам USB и eSATA. Наша цель выяснить, насколько применение внешнего контроллера и переходника интерфейса сказывается на параметрах производительности жесткого диска. Итак, посмотрим на результаты.

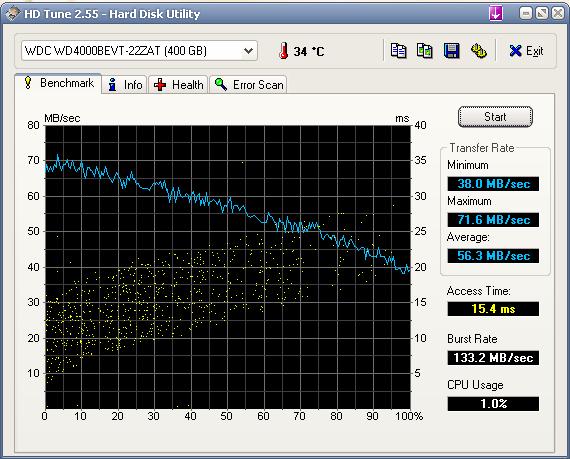

Итак, снимаем контрольные показания полной производительности жесткого диска. Обе программы показали практически одинаковые результаты теста: минимальная скорость чтения составила порядка 38 МБ/с, средняя – 56 МБ/с, максимальная – 70 МБ/с. Среднее время доступа к диску составило 15,3 мс, а загрузка процессора 1%.

Теперь устанавливаем жесткий диск в карман и подключаем по очень широко распространенному и простому в эксплуатации интерфейсу USB 2.0. Смотрим результаты тестов.

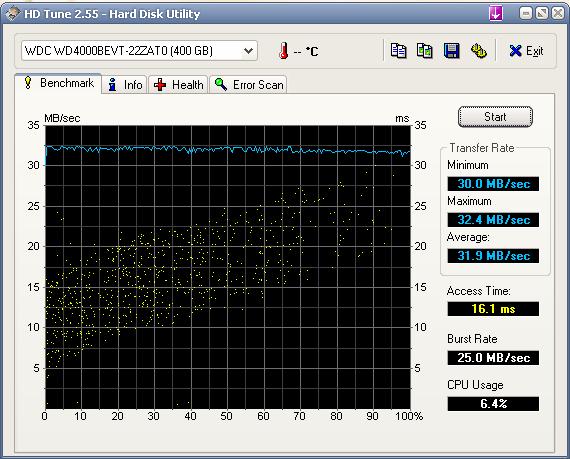

Картина кардинально изменилась. Обе программы показывают скорость чтения на уровне 31 МБ/с. Причем значение постоянно и для максимальной и для минимальной скорости. Это свидетельствует о том, что пропускная способность контроллера (31 МБ/с) ниже, чем минимальная скорость чтения жесткого диска (38 МБ/с). Следовательно, подключение винчестера посредством интерфейса USB ограничивает скорость передачи информации. Также, немного возросло и среднее время доступа к диску – до 16,2 мс. Загрузка центрального процессора увеличилась весьма значительно – до 6%, и это при использовании мощного двухъядерного процессора на тестовом стенде. Что ж, картина не впечатляющая, но приемлемая, так как далеко не каждой USB-флэшке доступны такие характеристики. Зато преимуществами подключения по интерфейсу USB является его широкая распространенность и отсутствие необходимости во внешнем питании – карман подключается всего одним кабелем.

Переходим к режиму eSATA. Для этого подключаем соответствующий кабель и разъем внешнего питания от портов USB, а также переключаем карман в нужный режим. Смотрим на результаты тестов.

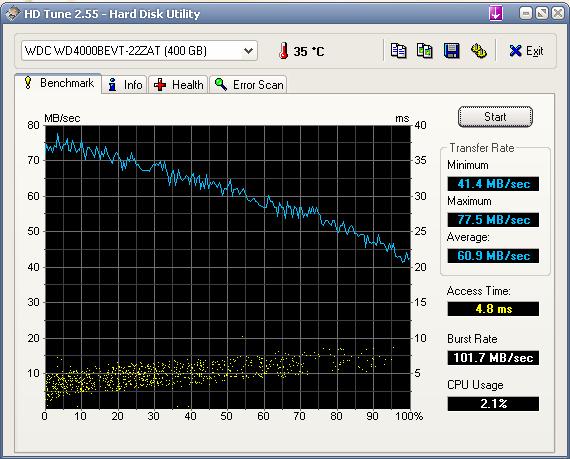

А вот в этом тесте программа HD Tune дала сбой. Обратите внимание на среднее время доступа в окне программы. Это не случайность – программа упорно выдает схожие значения при многократных тестированиях. Видимо в программе присутствует какая-то ошибка. Остальные параметры коррелируются  с программой Everest. Минимальная скорость чтения составила 38 МБ/с, средняя – 58 МБ/с, максимальная – 70 МБ/с. Загрузка процессора, по сравнению с прямым подключением, практически не поднялась.  Время доступа также не изменилось – 15,4 мс.

Выводы

Использование жестких дисков в качестве переносных носителей огромного объема информации оправдано со всех сторон. По техническим характеристикам они превосходят все существующие виды USB-флэшек, однако за это приходится расплачиваться большими габаритами и необходимостью аккуратно обращаться (лишний раз лучше не ронять жесткий диск даже в толстом алюминиевом или резиновом корпусе). На сегодняшний день производители внешних жестких дисков завалили полки магазинов самами разнообразными моделями, как в техническом плане, так и в эстетическом. К тому же, для пользователей с высокими или специфическими требованиями есть возможность самостоятельно подобрать и техническую сторону (жесткий диск), и эстетически-защитную (карман для него). По конечной стоимости оба варианта будут практически одинаковы.

Что касается тестируемого сегодня кармана akasa Integral P2NES, то он завоевал наши симпатии благодаря своей универсальности и качеству исполнения – это два его важные достоинства. Ввиду наличия IDE-разъема вы можете использовать жесткий диск от старого ноутбука – не пропадать же добру. А наличие интерфейса eSATA позволит вам, при использовании SATA-винчестера, в случае необходимости переключать карман в режим повышенной производительности. Нам видится его использование примерно так: когда вы путешествуете с внешним винчестером или приходите к друзьям, то вам проще носить при себе лишь один кабель mini-USB, так как через него можно подключить винчестер к любому компьютеру и занимает он всего один USB-порт. А вот когда вы приходите домой, вам лучше подключить его через интерфейс eSATA через заранее подключенные к компьютеру кабеля. При таком подключении вы получите максимальную скорость работы жесткого диска, так как по результатам тестов использование интерфейса eSATA не приводит к снижению производительности.


Автор: Пётр Носик
