Обзор и тестирование видеокарты ASUS Dual GeForce GTX 1060 3GB OC

Компания AMD хорошо подготовилась для завоевания среднего ценового диапазона, нацелив сразу три видеокарты в сегмент $179 – 239 (здесь и далее указаны рекомендованные цены на момент анонса). Речь идет о моделях AMD Radeon RX 470 (4 ГБ), AMD Radeon RX 480 (4 ГБ) и AMD Radeon RX 480 (8 ГБ). NVIDIA смогла ответить лишь релизом 6-гигабайтной версии NVIDIA GeForce GTX 1060, хотя она предназначена для чуть более дорогого ценового диапазона (цена партнерских версий стартует с $249, а эталонной Founders Edition – с $299). В результате компании пришлось в спешном порядке усиливать свои позиции в сегменте до $200 от массированной атаки конкурента.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Закрыть брешь в обороне своих позиций доверили 3-гигабайтной версии NVIDIA GeForce GTX 1060, официальный релиз которой состоялся 18 августа. Ее рекомендованная стоимость как раз и составила $199. При этом не обошлось без небольшого скандала на почве несоответствия реальности ожиданиям некоторых пользователей. Дело в том, что ранее компания NVIDIA неоднократно выпускала свои видеокарты с разным объемом видеобуфера. Взять, хотя бы, NVIDIA GeForce GTX 960, которую на рынке можно было встретить в 2-гигабайтном и 4-гигабайтном вариантах. При этом никаких других отличий в конфигурации их графических процессоров не было. А в случае с NVIDIA GeForce GTX 1060 они есть.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Структурная схема графического процессора NVIDIA GP106-400

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Структурная схема графического процессора NVIDIA GP106-300

В 6-гигабайтной модификации используется чип NVIDIA GP106-400 с 10 SM-блоками. Соответственно, он предлагает 1280 CUDA-ядер, 80 текстурных и 48 растровых блоков. В основе 3-гигабайтной версии NVIDIA GeForce GTX 1060 находится чип NVIDIA GP106-300 с 9 SM-блоками. То есть количество CUDA-ядер уменьшилось до 1152, а текстурных блоков – до 72. Поскольку растровые блоки зависят от количества контроллеров памяти, то их число осталось неизменным. Для большей наглядности предлагаем взглянуть на сводную таблицу:

Модель

NVIDIA GeForce GTX 1060 3 ГБ

NVIDIA GeForce GTX 1060 6 ГБ

Графический процессор

NVIDIA GP106-300

NVIDIA GP106-400

Техпроцесс, нм

16

Площадь кристалла, мм2

220

Количество транзисторов, млрд.

4,4

Количество SM-блоков

9

10

Количество CUDA-ядер

1152

1280

Количество текстурных блоков

72

80

Количество растровых блоков

48

Базовая / динамическая тактовая частота, МГц

1506 / 1708

Тип видеопамяти

GDDR5

Эффективная частота памяти, МГц

8000

Разрядность шины, бит

192

Пропускная способность памяти, ГБ/с

192

Вычислительная мощность, TFLOPS

3,470

3,855

TDP, Вт

120

Рекомендованная стоимость на момент старта продаж, $

199

249 / 299

Неопытные пользователи могут ошибочно полагать, что 3-гигабайтная версия NVIDIA GeForce GTX 1060 отличается от 6-гигабайтной лишь объемом видеобуфера, хотя это не так. Именно данный факт и вызвал негодование со стороны отдельных покупателей. Их оппоненты апеллируют к тому обстоятельству, что многих пользователей при покупке видеокарты особо не интересует количество структурных элементов в составе GPU или другие технические нюансы. Большую ценность для них представляет соотношение получаемых возможностей к затрачиваемому бюджету. Иными словами, сможет ли приобретаемый адаптер на нужном уровне поддерживать воспроизведение любимых игр.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Поэтому имеем два ключевых вопроса на повестке дня: насколько снизилась производительность 3-гигабайтной версии NVIDIA GeForce GTX 1060 по сравнению с 6-гигабайтной, и сможет ли новинка достойно противостоять 4-гигабайтной версии AMD Radeon RX 480. Найти ответы на оба вопроса нам поможет видеокарта ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G). Ее обзор традиционно предлагаем начать с таблицы характеристик.

Спецификация

Модель

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

GPU

NVIDIA GP106-300

Микроархитектура

NVIDIA Pascal

Техпроцесс, нм

16 (FinFET)

Количество CUDA-ядер

1152

Количество текстурных блоков

72

Количество растровых блоков

48

Тактовая частота GPU, МГц

1569 / 1785 («Gaming»)
1594 / 1809 («OC»)

Тип видеопамяти

GDDR5

Объем, ГБ

3

Эффективная частота памяти, МГц

8008

Ширина шины памяти, бит

192

Пропускная способность памяти, ГБ/с

192,2

Внешние интерфейсы

1 x DVI-D
2 x HDMI 2.0b
2 x DisplayPort 1.4

Дополнительный разъем питания PCIe

1 x 6-контактный

Минимальная рекомендованная мощность блока питания, Вт

500

Размеры с официального сайта, мм

242 х 130 х 43

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплект поставки

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G) ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Видеокарта ASUS DUAL-GTX1060-O3G поставляется в красочной картонной упаковке, которая сообщает некоторые особенности ее технической спецификации и ключевые преимущества в дизайне. Особое внимание заслуживает возможность активации подарка для любителей игры World of Warships: премиумного крейсера «Диана» и 15 дней премиум-доступа.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

На одной из боковых сторон коробки можно обнаружить рекомендованные системные требования. В частности, минимальная мощность блока питания должна составлять 500 Вт, а линия +12В должна выдерживать нагрузку 42 А. Желательно, чтобы в нем был хотя бы один 6-контактный коннектор PCIe.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Комплект поставки новинки включает в себя лишь диск с программным обеспечением и бумажную документацию.

Внешний вид

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Характерной особенностью видеокарт серии ASUS Dual является черно-белая цветовая схема, которая отлично гармонирует с некоторыми фирменными материнскими платами, например, с ASUS X99-A II или ASUS Z170-A.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Вторым важным отличием моделей серии ASUS Dual от ASUS ROG STRIX выступает более доступная стоимость, поэтому некоторые элементы конструкции у них отсутствуют. В частности, на обратной стороне печатной платы нет пластины жесткости. Тем не менее удешевление не отразилось на процессе производства и элементной базе: применяется технология ASUS AUTO-Extreme Technology и компоненты Super Alloy Power II (твердотельные и тантал-полимерные конденсаторы, а также ферритовые дроссели). Все это обещает стабильную и надежную работу графического адаптера в течение длительного срока службы.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Поскольку полностью демонтировать систему охлаждения нам не разрешили, то точное количество фаз подсистемы питания установить не удалось. Можем лишь сказать, что в качестве ШИМ-контроллера используется микросхема uPI Semiconductor uP9511P, которая является частым гостем видеокарт серии NVIDIA GeForce GTX 10. В эталонной же подсистеме питания применяется 3+1-фазный дизайн.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Для корректной работы видеокарта ASUS Dual GeForce GTX 1060 3GB OC требует подключения одного 6-контактного коннектора PCIe. Сам разъем расположен таким образом, что система охлаждения не препятствует подключению или отключению коннектора.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Технологию NVIDIA SLI модели линейки NVIDIA GeForce GTX 1060 не поддерживают, поэтому печатная плата лишена соответствующих разъемов. Если же вы планируете использовать связку Multiple GPU для DirectX 12, то рекомендуем посмотреть, что из этого может получиться.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Набор внешних интерфейсов включает в себя:

  • 1 x DVI-D;
  • 2 x HDMI 2.0b;
  • 2 x DisplayPort 1.4.

Эталонная версия предполагает использование одного порта HDMI, но трех DisplayPort. Модифицированный набор видеоинтерфейсов компания ASUS называет VR-Friendly, поскольку два порта HDMI упростят подключение шлемов виртуальной реальности.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Утилита GPU-Z 1.11.0 корректно считывает конфигурацию графического процессора NVIDIA GP106-300, показывая в его составе 1152 CUDA-ядер, 72 текстурных и 48 растровых блоков. Базовая частота GPU составляет 1569 МГц, а динамическая достигает 1785 МГц. То есть по умолчанию он работает в режиме «Gaming». Напомним, что эталонные показатели составляют 1506 и 1708 МГц соответственно.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

При желании в утилите ASUS GPU Tweak II можно оперативно активировать профиль «OC», который поднимет тактовые частоты до 1594 и 1810 МГц соответственно.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Память новинки общим объемом 3 ГБ набрана с помощью шести микросхем Samsung K4G41325FE-HC25 емкостью по 4 Гбит. Эффективная частота их работы достигает 8008 МГц, что при 192-битной шине дает нам пропускную способность на уровне 192,2 ГБ/с.

Система охлаждения

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G) ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Видеокарта ASUS DUAL-GTX1060-O3G оснащена двухслотовой системой охлаждения. Конструктивно она включает в себя массивное основание, две никелированные медные 8-мм тепловые трубки, на которые плотно насажены ребра алюминиевого радиатора, и два 87-мм осевых вентилятора с дизайном Wing-Blade, закрепленные на пластиковом кожухе.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G) ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Сам кожух с вентиляторами можно без проблем снять для очистки или замены пропеллеров. А вот демонтировать радиатор без потери гарантии не получится.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Последним элементом конструкции системы охлаждения выступает небольшой низкопрофильный радиатор, накрывающий элементы подсистемы питания.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Для проверки эффективности работы системы охлаждения использовался стресс-тест и утилита ASUS GPU Tweak II. При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 71°С, а сами пропеллеры работали на 42% (1496 об/мин) от своей максимальной мощности. В таком режиме шум был абсолютно тихим и вовсе не выделялся на фоне других компонентов.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

Принудительная установка скорости вращения лопастей на максимум (3477 об/мин) позволила снизить температуру графического процессора до 53°С, что обеспечивает отличный запас для дальнейших разгонных экспериментов, ведь критическая температура для NVIDIA GP106-300 составляет 94°С. Обратной стороной медали является некомфортный шум, который превышает средний уровень.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

При отсутствии нагрузки частоты графического ядра и памяти автоматически снижались, позволяя уменьшить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 29°С, а вентиляторы вращались на 28% (1001 об/мин) от максимального показателя.

В итоге система охлаждения графического ускорителя ASUS Dual GeForce GTX 1060 3GB OC показала себя очень достойно, обеспечив хорошие результаты эффективности и комфортный звуковой фон даже в автоматическом режиме. Никаких посторонних звуков в виде раздражающего писка дросселей замечено не было. Есть у кулера и достойный запас мощности для оверклокерских экспериментов, что мы обязательно проверим далее.

Тестирование

При тестировании использовался Стенд для тестирования Видеокарт №4
Процессор Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц
Материнская плата ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX)
Кулер Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2
Оперативная память 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)
Накопители HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI
Блоки питания Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт
Корпус CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE
Монитор 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) / ASUS PB287Q, 4K Ultra HD
Операционная система Microsoft Windows 7 64-bit SP1 / Microsoft Windows 10 64-bit
Мышь + коврик и клавиатура Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow

Выберите с чем хотите сравнить GeForce GTX 1060 3GB GDDR5 ASUS DUAL OC
Обзор Radeon RX 480 8GB GDDR5 AMD
Обзор Radeon RX 470 4GB GDDR5 ASUS STRIX OC
Обзор GeForce GTX 1060 6GB GDDR5 ASUS STRIX GAMING OC
Обзор GeForce GTX 950 2GB GDDR5 ASUS

Futuremark 3DMark Vantage

Futuremark 3DMark 11

Aliens vs. Predator DX11 Benchmark, Maximum Quality, fps

Metro 2033 Benchmark, DirectX 11, Maximum Quality, fps

Lost Planet 2 Benchmark

LuxMark Scene: Luxball(test: 262K triangles)

Battlefield 4

Crysis 3

Futuremark 3DMark  v1.4.778 3840x2016, Fire Strike Ultra

Futuremark 3DMark  v1.4.778 1920x1080, Fire Strike

Futuremark 3DMark, Time Spy v.1.0, 2560x1440

Alien: Isolation

BioShock Infinite

Dying Light v.1.6.1

GTA V v.1.0.350.2

Mad Max v.1.0.1.1

Project CARS v.4.0

The Witcher 3: Wild Hunt v.1.08.4

Rise of the Tomb Raider v1.0 build 647.2_64

Assassin's Creed: Syndicate v.1.5

Call of Duty: Black Ops 3

World of Tanks v9.15

DOOM 2016

Ashes of the singularity v.1.12.19917

Total War: Warhammer v.1.0.0 Build 9734.876297

Quantum Break v.2.2.0.0

Hitman 6

Deus Ex: Mankind Divided

Tom Clancy’s Rainbow Six: Siege

System's Power Consumption, W

А теперь переходим к одной из самых интересных частей нашего обзора – непосредственного сравнения с конкурентными аналогами. Для начала давайте разберемся с внешними «врагами». Главным из них является 4-гигабайтная версия AMD Radeon RX 480, которая вышла на рынок с аналогичным рекомендованным ценником $199. В целом новинка от ASUS оказалась впереди на 3,2% во всех бенчмарках и на 5,20% в тестах с Full HD-разрешением, хотя в отдельных бенчмарках амплитуда разброса результатов довольно большая.

Увеличенный до 8 ГБ видеобуфер не помог AMD Radeon RX 480 отыграть упущенное. Если подсчитать средние показатели, то получим отставание на 8,8% во всех тестах и 9,6% в Full HD-бенчмарках. В свою очередь AMD Radeon RX 470 отстала еще больше: на 19,8% и 20,6% соответственно. Но стоит отметить, что из-за недостатка видеопамяти у 3 ГБ версии GeForce GTX 1060, все же, в ряде игр станет невозможным запуск с максимальными настройками, а в некоторых появятся другие нюансы. Например, в HITMAN некоторые опции просто не удалось даже выбрать, а в Assassin's Creed Syndicate применение новых тяжелых настроек снижало частоту смены кадров до 6-8 fps, хотя после полного перезапуска игры, в нее можно было снова играть.

Показательными выглядят и результаты энергоэффективности: стенд с ASUS DUAL-GTX1060-O3G при максимальной нагрузке потреблял всего 260 Вт. Это даже меньше, чем AMD Radeon RX 470.

Не менее интересная картина разворачивается перед нами при сопоставлении показателей ASUS Dual GeForce GTX 1060 3GB OC с конкурентами по внутреннему модельному ряду. Так, 2-гигабайтная NVIDIA GeForce GTX 950 оказалась позади на 51% во всех бенчмарках (48,2% в тестах с разрешением Full HD). В свою очередь 4-гигабайтная NVIDIA GeForce GTX 960 с хорошим заводским разгоном отстала на 37,2% (36% без учета 4K). И только 6-гигабайтная NVIDIA GeForce GTX 1060 смогла опередить ASUS DUAL-GTX1060-O3G в целом на 7,6% (6,5% в Full HD-тестах). То есть отсутствие одного SM-блока и в два раза уменьшенный объем видеопамяти существенно не сказались на общем уровне производительности, зато позволили снизить рекомендованную стоимость на $50, что существенно для этого ценового диапазона.

Если же посмотреть на результаты новинки без оглядки на конкурентов, то мы увидим, что она без особых проблем справляется с абсолютным большинством актуальных игр в разрешении Full HD. Даже при переходе в 4K она часто выдает минимально необходимые 25-30 FPS (а иногда и больше).

Разгон

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

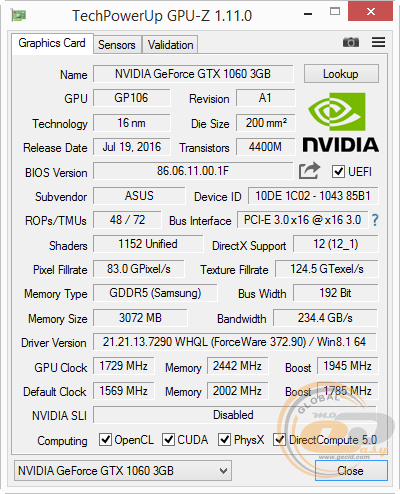

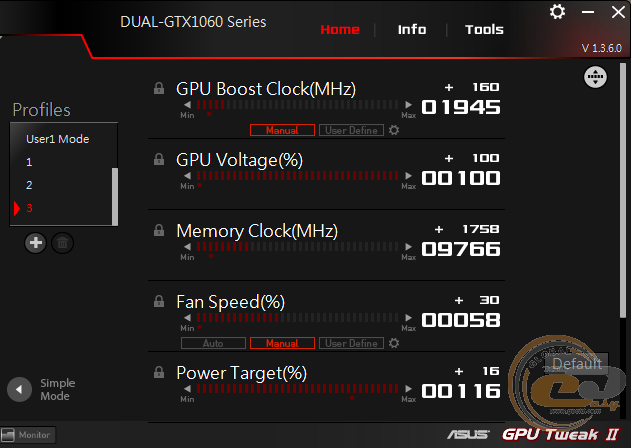

Утилита ASUS GPU Tweak II пригодилась и при разгоне видеокарты ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G). С ее помощью удалось поднять напряжение на графическом ядре с 931-981 до 962-1081 мВ, что позволило увеличить базовую частоту графического процессора с 1569 до 1729 МГц (прирост 10%), а динамическую – с 1785 до 1945 МГц (прирост 9%). Эффективную частоту видеопамяти мы подняли с 8008 до 9768 МГц (прирост 22%). При этом потребляемая мощность стенда с видеокартой поднялась с 244 до 255 Вт.

ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G)

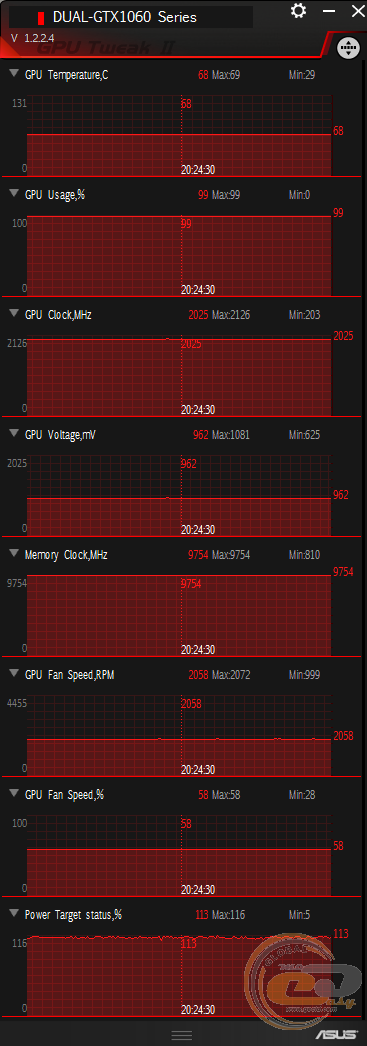

Отличная эффективность кулера и достаточная энергоэффективность самого графического процессора позволили проводить разгонные эксперименты без повышения скорости вращения вентиляторов на максимум. Более того, для удержания температуры GPU на комфортной отметке 68°С хватило частоты в 2058 об/мин (58% от максимума).

Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:

Тестовый пакет

Стандартные частоты

Разогнанная видеокарта

Прирост производительности, %

DOOM 2016

3840x2160

33,2

38,4

15,7

The Witcher 3: Wild Hunt

3840x2160

29,8

33,7

13,1

Grand Theft Auto V

3840x2160

28,1

31,4

11,7

Alien: Isolation

3840x2160

53,6

60

11,9

Total War: Warhammer v.1.0.0

3840x2160

26,6

30,3

13,9

Futuremark 3D Mark, Time Spy v.1.0, 2560x1440

Score

4251

4735

11,4

Graphics score

3886

4370

12,5

Rise of the Tomb Raider v1.0, DX12

1920x1080

89,4

102,6

14,8

Assassin's Creed: Syndicate v.1.5

1920x1080

47,4

54,1

14,1

DOOM 2016

1920x1080

94,8

101,8

7,4

BioShock Infinite

1920x1080

124,3

141,8

14,1

LuxMark v2.0

Score

3935

4572

16,2

Battlefield 4

1920x1080

97,7

110,9

13,5

Crysis 3

1920x1080

75,2

81,1

7,8

Средний прирост

12,7

Средний прирост производительности достиг почти 13%. В первую очередь он будет полезен при запуске игр в высоких разрешениях, поскольку в Full HD можно обойтись и без него.

Выводы

Обзор и тестирование видеокарты ASUS Dual GeForce GTX 1060 3GB OC (DUAL-GTX1060-O3G) позволяет нам аргументированно ответить на два поставленные в начале статьи вопроса. Во-первых, уровень производительности 3-гигабайтной версии NVIDIA GeForce GTX 1060 снизился ориентировочно на 8-9% по сравнению с 6-гигабайтным вариантом, что можно считать допустимым показателям при снижении рекомендованного ценника на $50. Во-вторых, новинка очень достойно выглядит на фоне своих внешних и внутренних конкурентов, как по производительности, так и по энергоэффективности. Однако следует сделать поправку, что в некоторых новых играх уже в режиме 1920x1080 3 ГБ видеопамяти недостаточно. Этот нюанс не носит массового характера, а, скорее всего, указывает на нежелание отдельных разработчиков оптимизировать свои продукты.

Что же касается самой видеокарты ASUS Dual GeForce GTX 1060 3GB OC, то она является отличным воплощением среднеценового игрового адаптера, сочетая в себе автоматический процесс сборки ASUS AUTO-Extreme Technology, надежную элементную базу Super Alloy Power II и упрощенный по сравнению с дизайном DirectCU, но все равно эффективный и тихий кулер. Он характеризуется тихой работой и отличным запасом мощности для оверклокерских экспериментов.

Достоинства:

  • хороший уровень производительности в своем сегменте;
  • надежная элементная база Super Alloy Power II;
  • автоматический процесс сборки ASUS AUTO-Extreme Technology;
  • поддержка двух профилей с заводским разгоном;
  • эффективная и тихая система охлаждения;
  • хороший разгонный потенциал;
  • возможность использования полезного фирменного ПО;
  • подарок для любителей World of Warships.

tested

Автор: Сергей Будиловский

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования видеокарту.

Выражаем благодарность компаниям ASUS, Cooler Master, Deepcool, Intel, Kingston Technology, Razer, Sea Sonic и Transcend за предоставленное для тестового стенда оборудование.
