Обзор видеокарты ASUS Radeon HD 3650 с 256 Мб GDDR3

Продолжаем исследовать возможности новых графических процессоров AMD. Разобравшись с возможностями младшего предложения ATI Radeon HD 3450, переходим к более интересной и перспективной новинке, которая должна обеспечить минимально достаточный уровень производительности в современных играх при максимально доступной стоимости – ATI Radeon HD 3650.



ATI Radeon HD 2600 PRO 256Mb

ATI Radeon HD 3650 256Mb

ATI Radeon HD 2600 XT DDR3 256Mb

ATI Radeon HD 2600 XT DDR4 256Mb

NVIDIA GeForce 8600 GT 256Mb

NVIDIA GeForce 8600 GTS 256Mb

Ядро

RV630Pro

RV635

RV630XT

RV630XT

G84-300

G86-400

Техпроцесс, нм

65

55

65

65

80

80

Частота ядра, МГц

600

725

800

800

540

675

Потоковых процессоров

120

120

120

120

32

32

Частота шейдерного блока, МГц

600

725

800

800

1190

1450

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

8

8

8

8

16

16

Raster Operator units (ROP)

4

4

4

4

8

8

Частота (тип) памяти, МГц

800 (GDDR2)

1600 (GDDR3)

1400 (GDDR3)

2200 (GDDR4)

1400 (GDDR3)

2000 (GDDR3)

Шина памяти, бит

128

128

128

128

128

128

Интерфейс

PCIe x16

PCIe v2.0 x16

PCIe x16

PCIe x16

PCIe x16

PCIe x16

Энергопотребление, Вт

31

31

45

49

43

71

Выход DVI

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP

Есть

Есть

Есть

Есть

Есть

Есть

Поддержка DirectX

10.0

10.1

10.0

10.0

10.0

10.0

По сравнению с решениями предыдущей серии Radeon HD 2600 обновленный Radeon HD 3650 является более технологичным предложением. Это выражается, в первую очередь, в изготовлении этих чипов по более совершенному техпроцессу, что ведет к снижению энергопотребления и тепловыделения, а также, при достаточном проценте выхода годных чипов, и уменьшению себестоимости. Для дальнейшего уменьшения энергопотребления в чипе реализована поддержка технологии PowerPlay, которая динамически изменяет его частоту и напряжение питания в зависимости от нагрузки, а также управляет частотой видеопамяти. Кроме того, видеокартам modle-end сегмента новое графическое ядро несет поддержку шины PCI Express 2.0 и API DirectX 10.1. К сожалению, более серьезных архитектурных изменений у Radeon HD 3650 нет, что не позволяет надеяться на прирост производительности. Хотя не будем забегать вперед, а перейдем к непосредственному знакомству с одной из видеокарт на новом GPU и проверке ее возможностей на практике.

ASUS EAH3650 TOP/HTDI/256M

ASUS Radeon HD 3650

Рассмотрим спецификацию этой видеокарты:

Производитель

ASUS

Модель

EAH3650 TOP/HTDI/256M

Графическое ядро

AMD/ATI Radeon HD 3650 (RV635)

Конвейера

120 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

800

Объем (тип) памяти, Мб

256 (GDDR3)

Частота памяти, МГц

900 (1800 DDR)

Шина памяти

128-разрядная

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x VGA через переходники)
1x HDMI (через переходник)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com.tw/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

Все цены на ASUS Radeon HD 3650 256Mb

ASUS EAH3650 TOP/HTDI/256M

ASUS EAH3650 TOP/HTDI/256M

По внешнему виду и оформлению упаковка видеокарты ASUS EAH3650 TOP/HTDI/256M очень напоминает таковую у 2000-й серии: та же девушка на оранжевом фоне и такая же общая информативность. Но не спутать упаковки позволяет не только указание новой модели, но и изображение альтернативной системы охлаждения Glaciator, которая никогда не устанавливалась на Radeon HD 2600, а также напоминание, что этот экземпляр относится к TOP-продуктам, т.е. предварительно разогнанным.

Поскольку видеокарта не имеет разъема дополнительного питания и потребляет менее 75 Вт, которые легко обеспечивает разъем PCI Express x16, то в списке минимальных требований отсутствует указание необходимой мощности блока питания.

ASUS EAH3650 TOP/HTDI/256M

Комплект поставки полностью соответствует уровню и позиционированию видеокарты – самое необходимое в достаточном количестве, но ничего лишнего:

  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник на покомпонентный TV-Out (HDTV);
  • CD с драйверами и дополнительным программным обеспечением;
  • Руководство по установке видеокарты (бумажная и электронная версии).

ASUS EAH3650 TOP/HTDI/256M

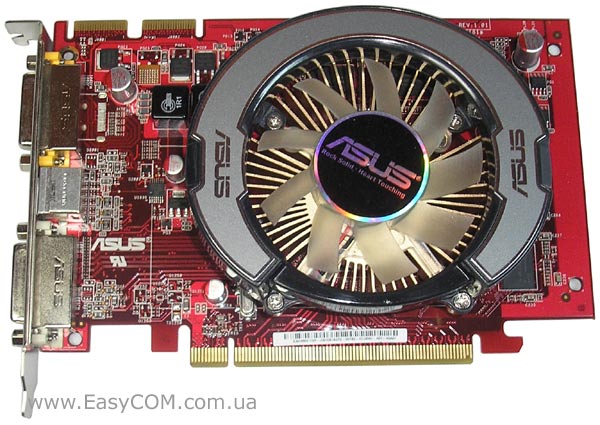

Видеокарта выполнена на печатной плате, которая отличается дизайном от референсной и имеет несколько иной набор дополнительных возможностей, хотя, в общем, несет ту же функциональность. Но прежде чем детальнее рассматривать текстолит, несколько слов о системе охлаждения, которая скрывает большую часть фронтальной стороны платы.

ASUS Glaciator

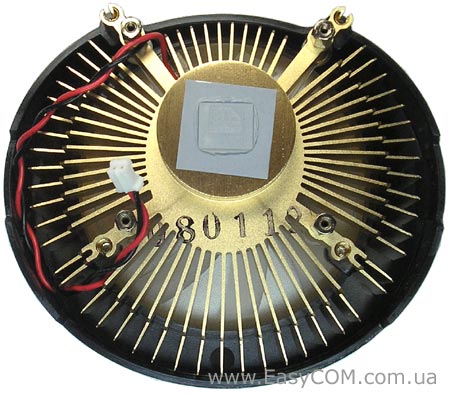

Для охлаждения графического процессора на видеокарте установлен кулер Glaciator, который сейчас повсеместно используется на большей части ускорителей ASUS. Состоит этот кулер из полностью алюминиевого анодированного в латунный цвет радиатора, пластикового кожуха, который не дает воздуху рассеиваться во все стороны, направляя поток на карту, и достаточно тихого вентилятора. Особенностью вентилятора является максимальное упрощение: для питания используется постоянный уровень напряжения и отсутствует какая-либо обратная связь, даже его скорость вращения узнать нельзя. С другой стороны, Glaciator отличается достаточно высокой эффективностью – на других картах мы в этом уже убедились, да и на ASUS EAH3650 TOP/HTDI/256M графический процессор не удалось разогреть выше 57°C..

ASUS EAH3650 TOP/HTDI/256M

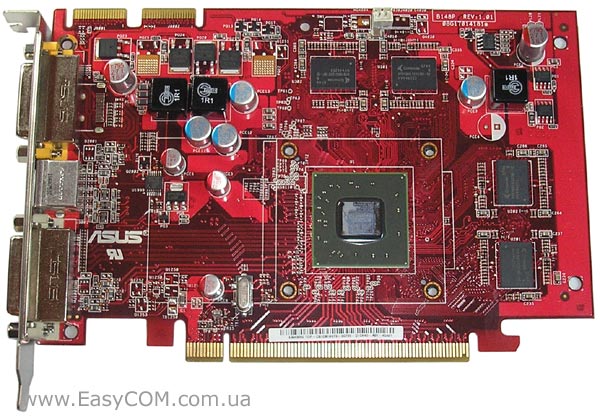

Сняв систему охлаждения, можно детальнее рассмотреть печатную плату, на которой выполнена видеокарта. Как отмечалось выше, текстолит имеет несколько отличий от «обычного» варианта. Во-первых, реализована возможность установки разъема HDMI, поддержку которого референсная карта осуществляла только через переходник.

ASUS EAH3650 TOP/HTDI/256M

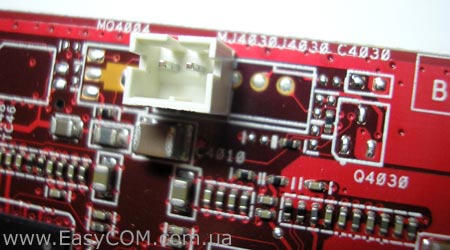

Во-вторых, изменена и упрощена схема питания кулера, что стало необходимо для подключения двухконтактного разъема Glaciator. При этом имеется место и для 3-контактного разъема, который может пригодиться при необходимости производить удешевленные версии карты с совсем простой системой охлаждения.

ASUS EAH3650 TOP/HTDI/256M

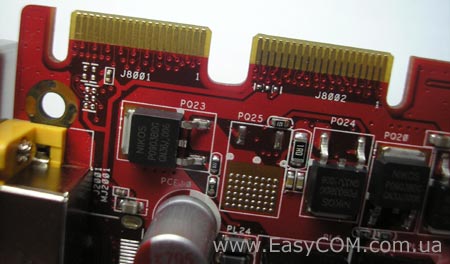

Зато оставлена возможность объединения нескольких видеокарт в режиме CrossFireX, о чем свидетельствуют два соответствующих разъема на верхней кромке карты.

ASUS EAH3650 TOP/HTDI/256M

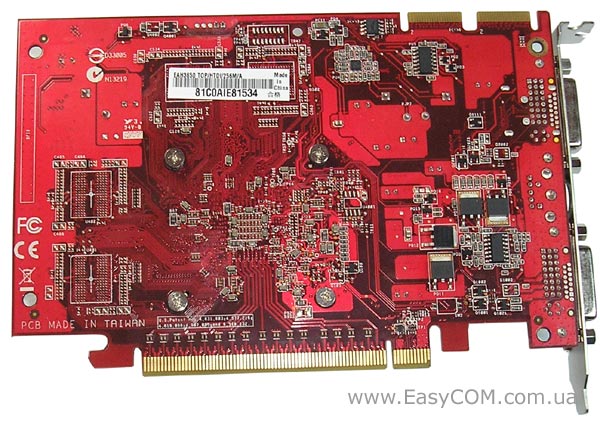

Обратная сторона видеокарты не имеет существенных отличий от референсной, а пустые посадочные площадки под чипы памяти обещают появление и 512 Мб версий ускорителей с GDDR3, хотя на официальных слайдах у AMD фигурировала только 256 Мб версия, а модификации с 512 и 1024 Мб должны были иметь только GDDR2 память.

ASUS EAH3650 TOP/HTDI/256M

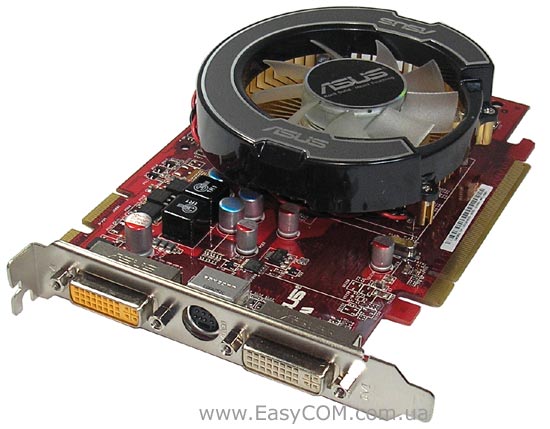

Для подключения внешних устройств используется все тот же набор разъемов: два DVI-I, преобразуемые с помощью переходников в VGA (15-pin D-Sub) или HDMI, и TV-Out с поддержкой вывода покомпонентного HDTV.

RV635

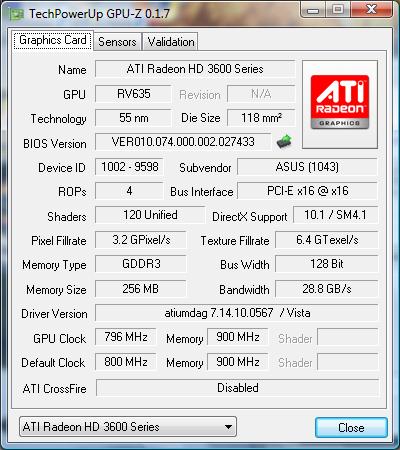

gpu-z ATI Radeon HD 3650

Графический процессор ATI Radeon HD 3650 имеет 120 универсальных потоковых процессоров, 8 текстурных блоков и 4 блока растеризации. Его рабочая тактовая частота на ASUS EAH3650 TOP/HTDI/256M равна 800 МГц, что на 75 МГц выше рекомендуемой частоты. Обмен данными с видеопамятью осуществляется по 128-разрядной шине.

Qimonda HYB18H512321BF-12

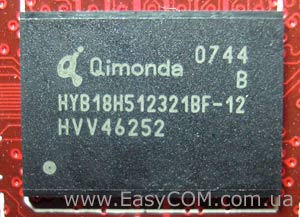

На видеокарте установлено 256 Мб видеопамяти четырьмя микросхемами GDDR3 Qimonda HYB18H512321BF-12 со временем выборки 1,2 нс, что соответствует рабочей тактовой частоте 800 МГц (1600 МГц DDR), которая и рекомендована для использования в сочетании с Radeon HD 3650. Но на видеокарте память разогнана и работает на частоте 1,8 ГГц DDR, что должно положительно сказаться на производительности.
