Обзор видеокарты ASUS Radeon HD 4870 512 МБ

03-10-2008

Изначально видеокарты на ATI Radeon HD 4870 не разрабатывались как самое быстрое графическое решение, поскольку компания AMD взяла курс не на «производительность любыми средствами», а на проектирования решения с оптимальным соотношением производительности, энергопотребления и стоимости. Именно таким получился исследованный ранее ускоритель на Radeon HD 4850, а Radeon HD 4870 является его ускоренной и соответственно более дорогой версией, которая не имеет в графическом процессоре никаких архитектурных изменений, кроме, разве что, чуть большей рабочей тактовой частоты. Изюминкой же Radeon HD 4870 стало использование нового стандарта видеопамяти GDDR5, который позволил получить высокую пропускную способность без увеличения разрядности шины.



GeForce 9800 GTX+

GeForce GTX 260

GeForce GTX 280

Radeon HD 4850

Radeon HD 4870

Графический чип

G92-420-B1

GT200-100-A2

GT200-300-A2

RV770 PRO

RV770 XT

Частота ядра, МГц

738

576

602

625

750

Частота унифицированных процессоров, МГц

1836

1242

1296

625

750

Количество унифицированных процессоров

128

192

240

800

800

Количество блоков адресации/фильтрации текстур

64 / 64

48 / 48

64 / 64

40 / 40

40 / 40

Количество блоков ROPs

16

28

32

16

16

Объем памяти, МБ

512

896

1024

512

512

Эффективная частота памяти, МГц

2200 (2*1100)

1998
(2*999)

2214
(2*1107)

2000
(2*1000)

3600
(
4*900)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

GDDR5

Разрядность шины памяти, бит

256

448

512

256

256

Пропуская способность памяти, ГБ/с

70,4

111,9

141,7

63,6

115,2

Количество транзисторов, млн

754

1408

1408

965

965

Технический процесс производства

55 нм

65 нм

65 нм

55 нм

55 нм

Энергопотребление, Вт

до 141

до 182

до 236

до 110

до 160

При сравнении только спецификаций ATI Radeon HD 4870 и конкурентов, очень трудно предсказать расстановку сил и по производительности и тем более по производительности на ватт, поскольку по ряду пунктов этот графический процессор имеет внушительное преимущество, но также есть несколько параметров, которые способны вернуть его «с небес на землю». Без проведения тестов тут не обойтись...

ASUS Radeon HD 4870 512 МБ

Спецификация:

Модель

ASUS EAH4870/HTDI/512M

Графическое ядро

(AMD) ATI Radeon HD 4870 (RV770 XT)

Конвейера

800 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

750

Объем (тип) памяти, Мб

512 (GDDR5)

Частота памяти (эффективная), МГц

900 (3600)

Шина памяти, бит

256

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 3840x2400 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (2x HDMI/VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.asus.com.tw/

Все цены на ASUS EAH4870/HTDI/512M

ASUS EAH4870/HTDI/512M

Поставляется видеокарта в достаточно габаритной двойной картонной коробке, которая имеет фирменно черно-оранжевое оформление под ускорители на графических процессорах ATI Radeon.

ASUS EAH4870/HTDI/512M

Лицевая часть верхней упаковки открывается наподобие книги, и внутри можно найти описание возможностей фирменных технологий и утилит.

ASUS EAH4870/HTDI/512M

А на обратной стороне упаковки повторяются общие описания возможностей ускорителя и функций некоторых фирменных технологий.

ASUS EAH4870/HTDI/512M

Здесь же указаны системные требования к компьютеру, в который будет устанавливаться видеокарта Radeon HD 4870. Наиболее интересной является информация относительно рекомендуемого блока питания, который должен быть мощностью от 550 Вт.

ASUS EAH4870/HTDI/512M

ASUS EAH4870/HTDI/512M

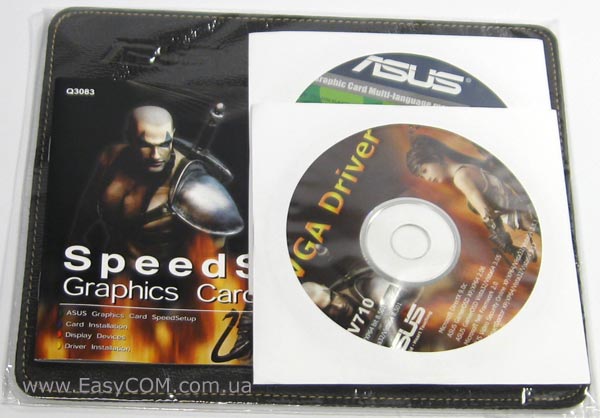

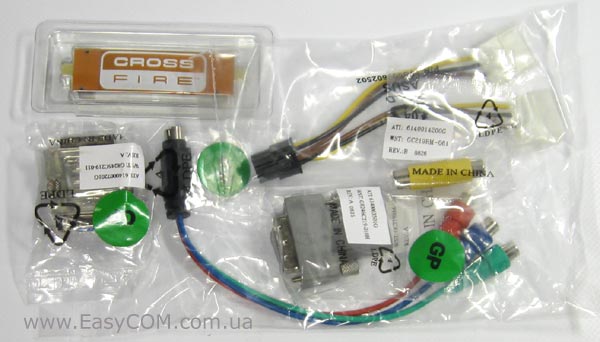

Комплект поставки ASUS EAH4870/HTDI/512M достаточен для комфортного использования ускорителя и даже имеет интересный бонус. Внутри коробки находятся:

  • Фирменный кожаный коврик для мыши;
  • CD с драйверами и дополнительным программным обеспечением;
  • Бумажное и электронное руководства по установке и настройке видеокарты;
  • Переходник питания с периферийных разъемов на 6-контактный PCI Express;
  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник на покомпонентный TV-Out (HDTV);
  • Переходник для TV-Out на композитный выход;
  • Мост CrossFire (стандартной длины).

ASUS EAH4870/HTDI/512M

ASUS EAH4870/HTDI/512M

Несмотря на наличие фирменного оформления ASUS на турбине, сама видеокарта EAH4870/HTDI/512M имеет эталонный дизайн и, соответственно, повторяет внешний вид и возможности подобных решений от других производителей.

ASUS EAH4870/HTDI/512M

Для подключения внешних устройств используются «стандартный» на сегодня набор разъемов: два разъема DVI-I, которые с помощью переходников преобразуются в VGA (15-pin D-Sub) или HDMI, и TV-Out с поддержкой вывода покомпонентного HDTV.

ASUS EAH4870/HTDI/512M

А для подачи дополнительного питания, учитывая более высокие рабочие частоты графического процессора и нужды видеопамяти GDDR5, используется два стандартных 6-контактных разъема PCI Express, которые расположены параллельно карте, что будет не всегда удобно при установке ее в «стандартные» корпуса.

ASUS EAH4870/HTDI/512M

ASUS EAH4870/HTDI/512M

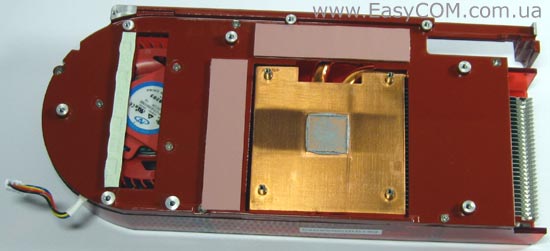

Для охлаждения видеокарты на Radeon HD 4870 используется двухслотовый кулер классической конструкции, т.е. использующая медное основание и тепловые трубки для быстрого отвода тепла от графического процессора, а алюминиевые ребра и вентилятор турбинного типа для более эффективного и быстрого рассеивания энергии.

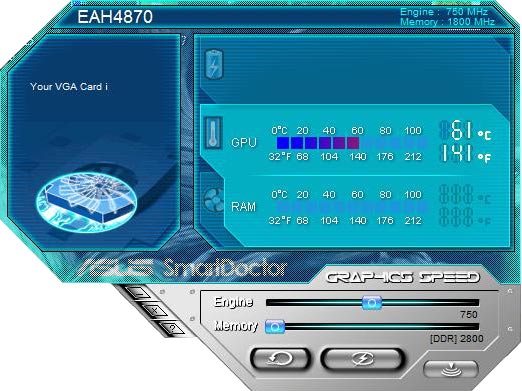

Однако работает эта система охлаждения, хотя и достаточно эффективно, но не очень тихо, что будет мешать любителям акустического спокойствия. Так, при автоматическом регулировании скорости вращения турбины, графический процессор прогрелся всего до 61°C, но кулер при этом работал на 80% мощности и являлся основным источником шума от тестового стенда.

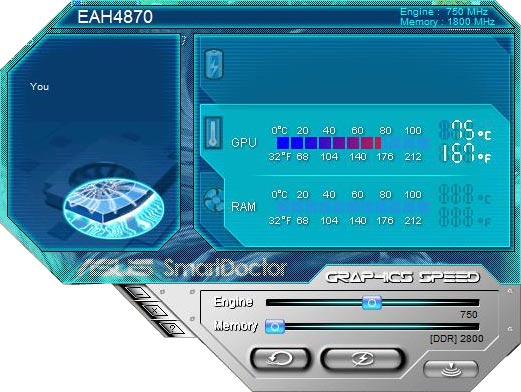

При попытке вручную изменить скорость вращения турбины, выяснилось, что тихой она является только при работе на не более 40% мощности, но при этом «система защиты от перегрева» не дает GPU быть горячее 75°C, автоматически включая максимальную мощность кулера на достаточно длительное время, как только превышается этот температурный порог.

ASUS EAH4870/HTDI/512M

Без системы охлаждения видеокарта уже не кажется такой большой, хотя она, все же, на примерно 1 см длиннее Radeon 4850, вследствие усложнения схемы стабилизатора питания.

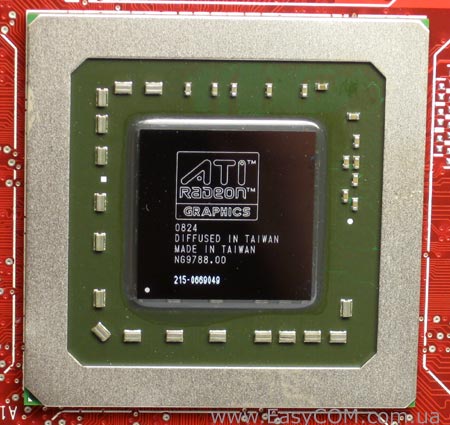

ATI Radeon HD 4870 (RV770 XT)

gpu-z ATI Radeon HD 4870 (RV770 XT)

Основой видеокарты является графический процессор ATI Radeon HD 4870 (RV770 XT), который вмещает 800 универсальных потоковых процессоров, 16 текстурных блоков и 16 блоков ROP. Рабочая тактовая частота GPU на ASUS EAH4870/HTDI/512M не отличается от рекомендуемого значения и составляет 750 МГц. Обмен данными с видеопамятью осуществляется по 256-разрядной шине.

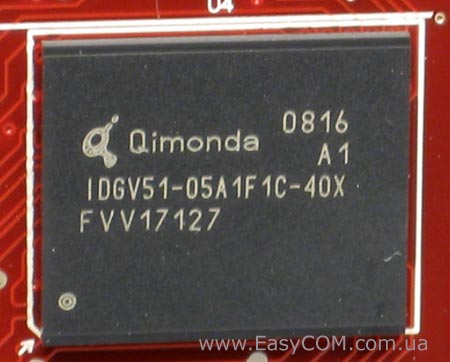

GDDR5 Qimonda IDGV5105A1F1C-40X

На видеокарте установлено 512 Мб видеопамяти восемью микросхемами GDDR5 Qimonda IDGV5105A1F1C-40X номинальная тактовая частота которых равна «всего» 900 МГц, но учитывая архитектурные особенности DDR5 эффективная частота оказывается в 4 раза выше и составляет впечатляющие 3600 МГц. Таким образом, применение микросхем стандарта GDDR5 позволило существенно повысить пропускную способность видеопамяти без увеличения разрядности шины, что в некоторой мере упрощает и сам графический процессор, и печатную плату для видеокарты на нем, позволяя предложить нам более доступный графический ускоритель.
