Обзор и тестирование видеокарты ASUS GeForce GTX 650 DirectCU TOP

В данном материале мы продолжим знакомство с разнообразием видеокарт из «зеленого лагеря», и на сей раз у нас на тестировании находиться графический ускоритель от компании ASUS, выполненный на основе NVIDIA GeForce GTX 650 (архитектура NVIDIA Kepler). С подробными характеристиками 28 нм чипа NVIDIA GK107 и графического процессора GeForce GTX 650 вы можете ознакомиться в наших предыдущих материалах, а мы, тем временем, перейдем непосредственно к обзору видеокарты ASUS GTX650-DCT-1GD5.

ASUS GeForce GTX 650 DirectCU TOP

Спецификация:

Модель

ASUS GeForce GTX 650 DirectCU TOP

(ASUS GTX650-DCT-1GD5)

Графическое ядро

NVIDIA GK107 (Kepler)

Количество универсальных шейдерных процессоров

384

Поддерживаемые API

DirectX 11 (Shader Model 5.0), OpenGL 4.3

Поддержка фирменных технологий

3D Vision, CUDA, DirectX 11, PhysX, TXAA, Adaptive VSync, FXAA, NVIDIA Surround

Частота графического ядра, МГц

1215

Частота памяти (эффективная), МГц

1275 (5100)

Объём памяти, МБ

1024

Тип памяти

GDDR5

Ширина шины памяти, бит

128

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

Цифровое - до 2560x1600

Аналоговое - до 2048x1536

Интерфейсы вывода изображения

2 x DVI-D

HDMI

VGA

Поддержка HDCP и декодирования HD-видео

Есть

Минимальные требования к блоку питания, Вт

400

Размеры, мм

250 х 120

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU.

Сайт производителя

http://www.asus.ua/

Все цены на ASUS+GTX650-DCT-1GD5

Как видим, относительно «референсной» видеокарты модификации подверглась не только система охлаждения ASUS GeForce GTX 650 DirectCU TOP, но и частотная формула. Так частота GPU была увеличена на 15% и составила 1215 МГц, а частота памяти при этом возросла всего на 2%, что дало нам итоговую частоту в 5100 МГц. Помимо заводского разгона, инженерами ASUS была доработана элементная база - в основе ASUS GeForce GTX 650 DirectCU TOP применяются не только текстолит большего размера, но и исключительно высококачественные компоненты, такие как твердотельные конденсаторы и дроссели с ферритовым сердечником.

Упаковка и комплектация

ASUS GeForce GTX 650 DirectCU TOP

Видеокарта ASUS GeForce GTX 650 DirectCU TOP поставляется в небольшой картонной коробке с уже хорошо знакомым оформлением, привычным для нас по большинству последних видеокарт компании. На лицевой стороне упаковки мы видим наименование графического процессора, компании производителя, упоминание о объеме и типе применяемой видеопамяти, а также о фирменной системе охлаждения DirectCU, которая установлена на данной видеокарте. Также отмечено, что ASUS GTX650-DCT-1GD5 относится к серии «TOP» - разогнанных в заводских условиях видеокарт, и оснащена цифровой системой питания DIGI+ VRM.

ASUS GeForce GTX 650 DirectCU TOP

На обратной стороне коробки находится более подробное описание компонентной базы, а также цифровой системы питания DIGI+ VRM. Тут же отмечена возможность одновременного подключения четырех дисплеев и описаны преимущества фирменной системы охлаждения. Список системных требований к компьютеру, в который планируется установка ASUS GeForce GTX 650 DirectCU TOP, расположен на одной из боковых сторон упаковки. Исходя из рекомендации на коробке, блок питания в такой системе должен обладать мощностью не менее 400 Вт и быть способным выдавать до 20 А по линии +12В.

ASUS GeForce GTX 650 DirectCU TOP

Комплект поставки видеокарты ASUS GeForce GTX 650 DirectCU TOP очень скромный. В коробке с видеокартой мы обнаружили лишь диск с драйверами и утилитами и руководство пользователя. При необходимости, о наличии переходника с двух 4-контактных периферийных разъёмов питания на один 6-контактный разъём питания видеокарты пользователю придется позаботиться самому.

ASUS GeForce GTX 650 DirectCU TOP

Набор портов для вывода изображения на видеокарте ASUS GeForce GTX 650 DirectCU TOP в сравнении с «референсным» образцом был полностью изменен, в наличии следующие разъемы:

  • 2x DVI-D;
  • 1х HDMI;
  • 1х VGA.

Поддерживаются следующие разрешения:

  • Цифровое - до 2560x1600;
  • Аналоговое - до 2048x1536.

Внешний вид и элементная база

ASUS GeForce GTX 650 DirectCU TOP

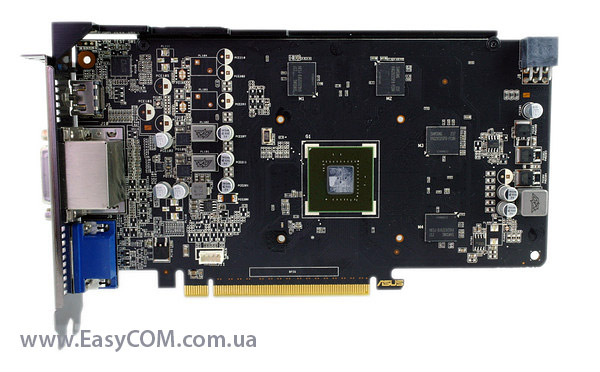

Как мы уже упоминали выше, дизайн печатной платы видеокарты ASUS GeForce GTX 650 DirectCU TOP отличается от эталонного варианта, предложенного инженерами NVIDIA. В отличие от «референсного» образца, в данном случае применяется более крупная PCB длиной 250 мм. Также были внесены следующие изменения в элементную базу: применены более качественные компоненты и преобразователь питания DIGI+ VRM.

ASUS GeForce GTX 650 DirectCU TOP

Система питания графического ядра видеокарты выполнена по схеме из 2 фаз.

ASUS GeForce GTX 650 DirectCU TOP

Для стабилизации напряжения на чипах памяти применяется одна фаза.

ASUS GeForce GTX 650 DirectCU TOP

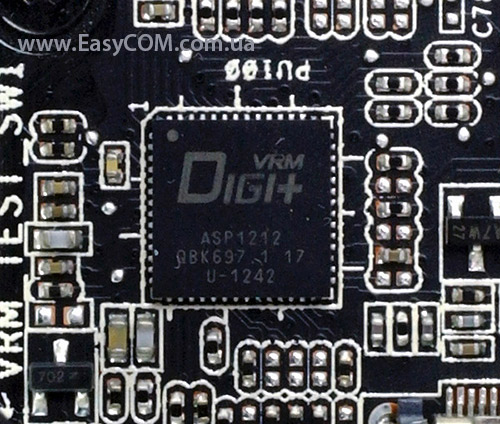

Система питания ядра реализована на контроллере Digi+ ASP1212. Как мы знаем, данный контроллер является «универсальным солдатом» компании, и используется на многих, даже более дорогих видеокартах, в том числе на серии ASUS GeForce GTX 670.

ASUS GeForce GTX 650 DirectCU TOP

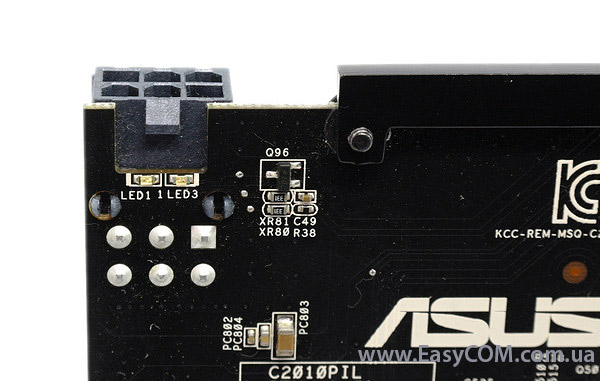

Питание видеокарты обеспечивается через один 6-контактный разъём на правой боковой стороне видеокарты.

ASUS GeForce GTX 650 DirectCU TOP

Отдельную благодарность инженеры ASUS заслужили за решение проблемы с неудобным отключением кабеля питания от видеокарты. На ASUS GeForce GTX 650 DirectCU TOP разъем питания развернут «вверх ногами». Соответственно защелка коннектора крепится не со стороны радиатора, а со стороны текстолита, что существенно упрощает процесс отключения видеокарты от источника питания.

ASUS GeForce GTX 650 DirectCU TOP

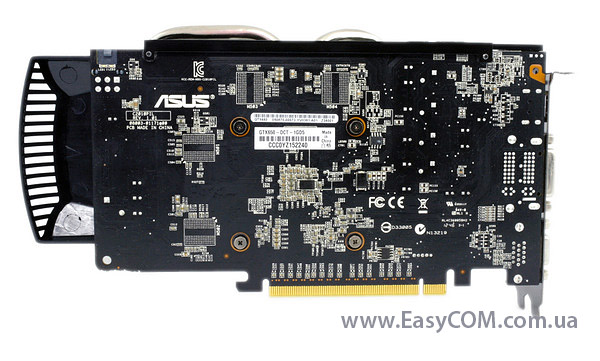

Обратная сторона платы примечательна наличием нескольких элементов системы питания. Аналогично с «эталонным» дизайном, все чипы памяти находятся на лицевой стороне платы, что должно положительно повлиять на их температуру, ведь охлаждение обратной стороны платы не предусмотрено.

ASUS GeForce GTX 650 DirectCU TOP

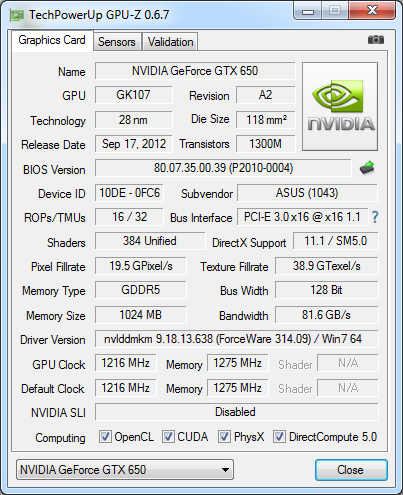

В основе ASUS GeForce GTX 650 DirectCU TOP лежит графический чип NVIDIA GK107 (Kepler), произведенный по 28 нм техпроцессу. Как вы уже знаете, он содержит 384 универсальных шейдерных конвейера (или ядер CUDA по терминологии NVIDIA) и 16 блоков растеризации. Частота работы графического ядра в заводских условиях увеличена до 1215 МГц. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину.

ASUS GeForce GTX 650 DirectCU TOP

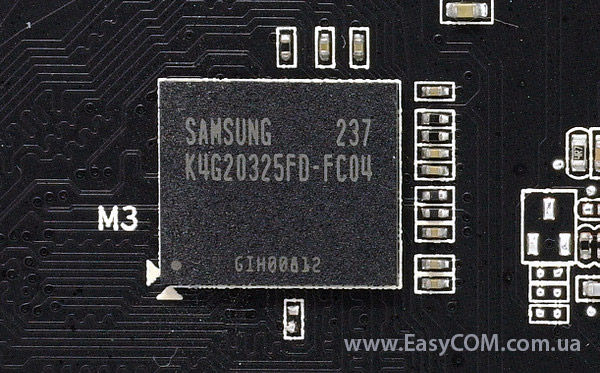

Память видеокарты ASUS GeForce GTX 650 DirectCU TOP, общий объем которой составляет 1 ГБ, набрана с помощью 4-х чипов по 256 МБ производства компании Samsung. Чипы имеют маркировку K4G20325FD-FC04 и, исходя из спецификации и индекса «04» в их названии, номинальная частота чипов равна 5000 МГц. Соответственно, учитывая данный факт, а так же то, что их частота уже выше номинальной, скорее всего существенного прироста в результате разгона получить не получится, однако это мы проверим в соответствующем разделе нашего обзора.

Система охлаждения

ASUS GeForce GTX 650 DirectCU TOP

Система охлаждения DirectCU, установленная на ASUS GeForce GTX 650 DirectCU TOP, занимает два слота расширения. Отдельно отметим, что производитель сообщает о 20% снижении температуры по сравнению с «референсной» СО, а также о намного меньшем уровне шума.

ASUS GeForce GTX 650 DirectCU TOP

ASUS GeForce GTX 650 DirectCU TOP

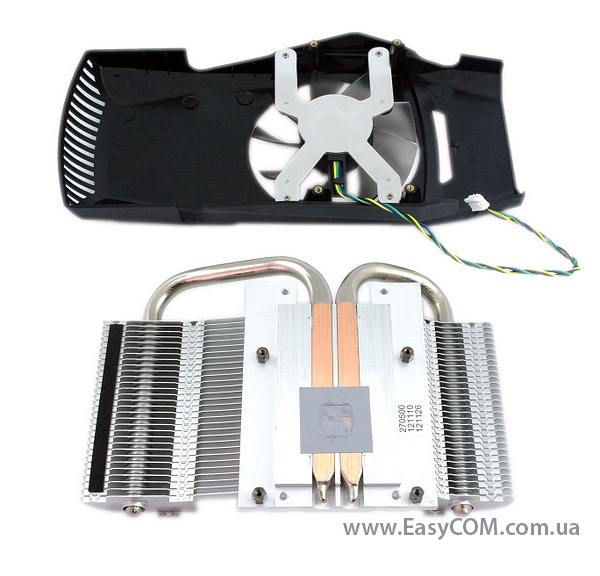

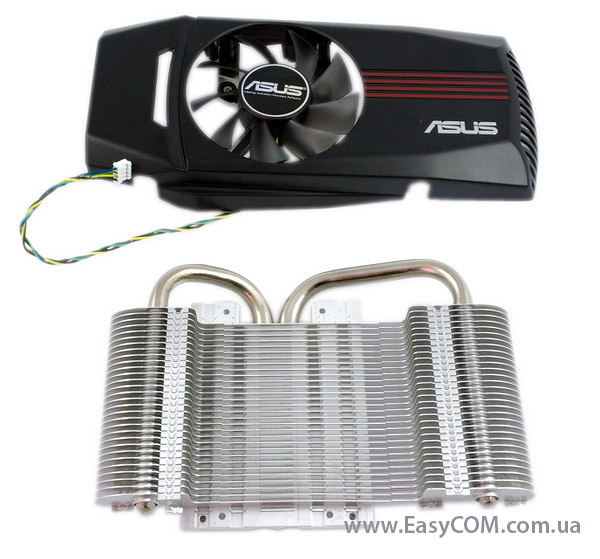

Охладитель состоит из одного, относительно небольшого, радиатора, набранного из тридцати алюминиевых никелированных пластин, и вентилятора с диаметром крыльчатки 75 мм, который закреплен на пластиковом кожухе, накрывающем всю конструкцию сверху. Что интересно, несмотря на то, что на видеокарте установлена СО осевого типа, пластины радиатора расположены вдоль текстолита, что позволит части горячего воздуха выходить за пределы корпуса ПК через специальные отверстия на панели с видеовыходами.

ASUS GeForce GTX 650 DirectCU TOP

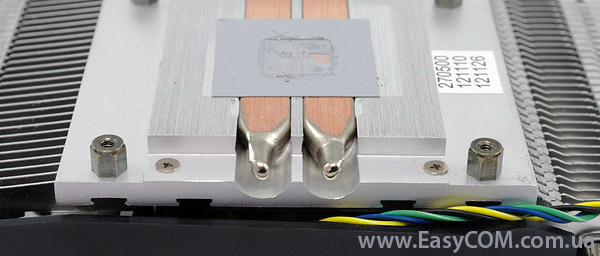

Для лучшего теплообмена используются две тепловые трубки диаметром 8 мм. Для предотвращения процессов скорого окисления меди при эксплуатации и, соответственно, падения эффективности теплообмена, тепловые трубки покрыты слоем никеля. Аналогично с системой охлаждения DirectCU II, в основе DirectCU применена схема непосредственного контакта тепловых трубок с графическим кристаллом через небольшой слой термопасты.

ASUS GeForce GTX 650 DirectCU TOP

Как видим, тепловые трубки просто вставлены в ребра радиатора, припой отсутствует, что может немного ухудшить эффективность системы охлаждения.

Предлагаем приступить непосредственно к тестированию системы охлаждения видеокарты ASUS GeForce GTX 650 DirectCU TOP. Для этого мы проведем наш стандартный набор тестов с помощью MSI Kombustor, а мониторинг производился средствами комплектной утилиты GPU Tweak.

ASUS GeForce GTX 650 DirectCU TOP

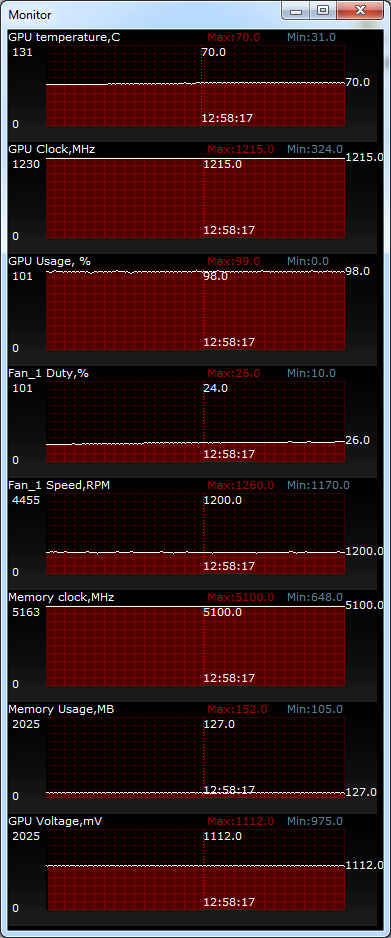

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось до 70 градусов, а кулер, судя по показаниям мониторинга, работал при этом всего на 26% своей мощности.

Уровень шума, издаваемый системой охлаждения при автоматической регулировке оборотов можно охарактеризовать как низкий.

ASUS GeForce GTX 650 DirectCU TOP

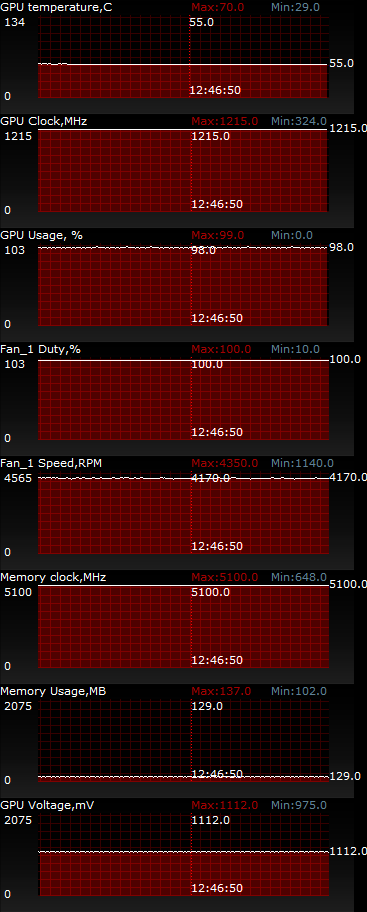

В режиме максимальной скорости вращения вентилятора температура GPU опускается до 55 градусов, что является хорошим результатом, однако при этом система охлаждения издает достаточно высокий уровень шума, который, однако, не является раздражающим, как это часто бывает.

ASUS GeForce GTX 650 DirectCU TOP

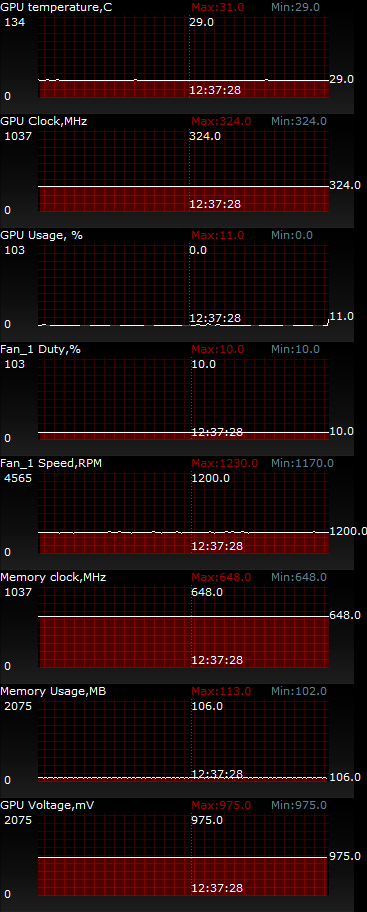

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение графического ядра. В таком режиме температура GPU не превышает 29 градусов, а система охлаждения соблюдает при этом полнейшую тишину.

как мы знаем, графические решения на базе nvidia geforce gtx 650 были представлены в качестве основного конкурента amd radeon hd 7750. и действительно, при их непосредственном сравнении мы видим небольшой перевес в сторону героини нашего обзора. однако если учитывать, что видеокарты на основе nvidia geforce gtx 650 дороже конкурента в среднем на 20% и продаются по стоимости аналогичной amd radeon hd 7770, то выбор в пользу nvidia geforce gtx 650 далеко не столь очевидный.
