Обзор и тестирование видеокарты ASUS GeForce GTX 660 Ti DirectCU II TOP

Компания NVIDIA предоставила своим партнерам широкие права на изменение эталонной конструкции видеокарт на базе графического ядра GeForce GTX 660 Ti. Результат не заставил себя долго ждать, и на рынке появилось несколько десятков «нереференсных» вариантов данного решения. У нас на тестировании уже побывали некоторые из них, а именно видеокарты MSI GeForce GTX 660 Ti Power Edition OC, MSI GeForce GTX 660 Ti Twin Frozr OC, Palit GeForce GTX 660 Ti JetStream и ZOTAC GeForce GTX 660 Ti AMP!. Видеоадаптеры сильно отличались друг от друга, как дизайном печатных плат, так и системами охлаждения. Однако все они показали очень хорошие результаты, оправдывая популярность рассматриваемого графического ядра в ценовой категории от 300 долларов.

Компания ASUS также не осталась в стороне и представила ни много ни мало – пять видеокарт, базирующихся на NVIDIA GeForce GTX 660 Ti. Все они изготавливаются на единой платформе – печатной плате собственной разработки тайваньского производителя и оснащены фирменной системой охлаждения DirectCU второй версии. В сравнительной таблице приведены основные различия между пятью доступными на апрель 2013 года модификациями:

Помимо базового варианта с индексом GTX660 TI-DC2-2GD5 существуют еще две дополнительных версии видеокарт: ASUS GeForce GTX 660 Ti DirectCU II OC и ASUS GeForce GTX 660 Ti DirectCU II TOP. Как видно из таблицы их основное отличие заключается в частоте работы графического процессора. Еще к двум модификациям прилагается подарочный купон, позволяющий бесплатно скачать из интернета игру Borderlands 2. Не имея в наличии полного комплекта вышеописанных графических адаптеров, мы не можем говорить о каких-либо иных различиях.

В данном обзоре будет рассмотрена видеокарта ASUS GeForce GTX 660 Ti DirectCU II TOP, которая обладает целым рядом уникальных достоинств, помимо того, что не повторяет предложенное компанией NVIDIA «референсное» решение.

Все цены на Asus+GTX660+TI-DC2T-2GD5

Частота графического процессора NVIDIA GeForce GTX 660 Ti видеокарты ASUS GeForce GTX 660 Ti DirectCU II TOP увеличена на 144 МГц (222 МГц с учетом технологии GPU Boost) по сравнению с рекомендованным производителем графических ядер значением. Кроме этого, видеоадаптер имеет фирменную конструкцию системы охлаждения DirectCU II, элементную базу, соответствующую концепции Super Alloy Power, 2 ГБ видеопамяти GDDR5 и поддержку всех современных технологий NVIDIA.

Упаковка и комплектация

Видеокарта ASUS GeForce GTX 660 Ti DirectCU II TOP поставляется в горизонтально ориентированной крупной картонной коробке с прочными и толстыми стенками.

Дизайн упаковки стандартный, компания ASUS использует его также для старшей линейки продуктов на базе видеопроцессоров NVIDIA GeForce GTX 670/680. На лицевой стороне представлено изображение двухвентиляторной системы охлаждения DirectCU второго поколения, а также перечислены главные особенности данной модели: наличие заводского разгона, 2 ГБ памяти GDDR5, цифровая система питания DIGI+ VRM и наличие фирменного программного обеспечения GPU Tweak.

На обратной стороне коробки содержится краткая спецификация видеоадаптера, выполненная на двенадцати различных языках, включая русский. Здесь же можно увидеть схему подключения дисплеев к выходным разъемам видеокарты и более подробное описание особенностей графического ускорителя.

Видеокарта ASUS GeForce GTX 660 Ti DirectCU II TOP упакована в антистатический пакет и плотно зафиксирована в пропиленовой форме. В комплект поставки входит:

• инструкция по установке и эксплуатации;
• диск с программным обеспечением;
• переходник DVI/VGA;
• переходник питания с двух 4-контактных периферийных разъемов на 6-контактный PCI-Express.

Внешний вид

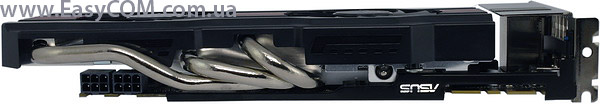

Неброский защитный кожух видеокарты ASUS GeForce GTX 660 Ti DirectCU II TOP выполнен из пластика и украшен тремя параллельными красными полосами. Длина рассматриваемого видеоускорителя составляет 273 мм, высота 130 мм. Однако эти цифры приведены с учетом немаленькой системы охлаждения DirectCU II, имеющей в своем составе два вентилятора и толстые тепловые трубки, выглядывающие с боков. Настоящие же размеры печатной платы очень скромные, учитывая класс видеоадаптера, всего 234 х 112 мм. Данное решение уместится в любой корпус среднего размера и после установки займет два слота расширения.

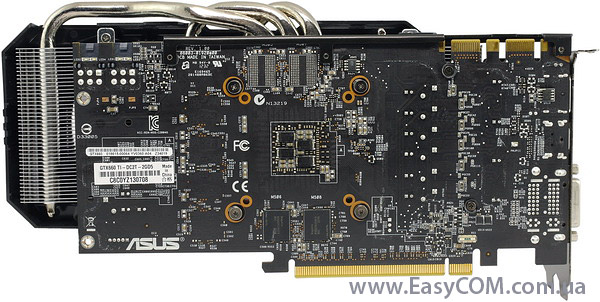

Размещение компонентов на обратной стороне видеокарты полностью отлично от предложенного компанией NVIDIA стандартного дизайна. На обратной стороне печатной платы установлены две микросхемы памяти, а также присутствуют посадочные места для еще двух микросхем. Они используются в более производительных сериях графических адаптеров.

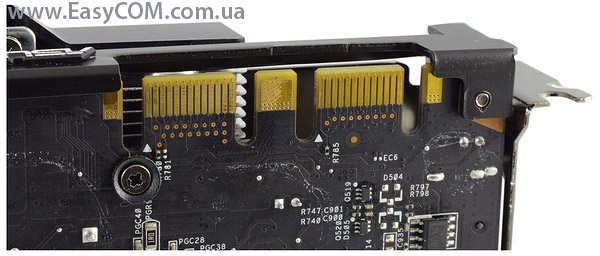

Аналогично другим видеоадаптерам, построенным на базе ядра NVIDIA GeForce GTX 660 Ti, в ASUS GeForce GTX 660 Ti DirectCU II TOP имеется поддержка технологий NVIDIA SLI и NVIDIA 3-Way SLI.

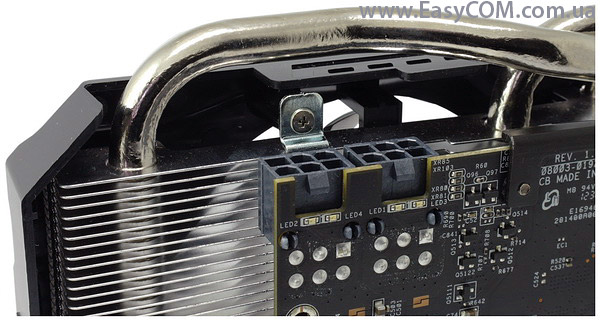

Для подключения дополнительного питания видеокарты присутствуют два шестиконтактных разъема, расположенных в верхней части платы. Для того чтобы было легче отсоединять силовые кабели от разъемов питания, пластиковые фиксаторы размещены на обратной стороне платы и имеют специальные прорези в текстолите. Рядом с разъемами предусмотрены зеленые светодиоды, которые загораются при подключении дополнительного питания.

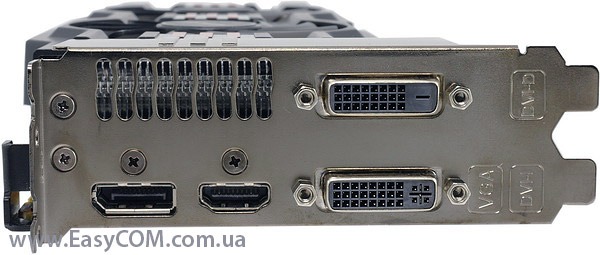

Интерфейсная панель видеоадаптера ASUS GeForce GTX 660 Ti DirectCU II TOP имеет решетку для удаления нагретого воздуха и следующие видеовыходы: один DVI-D, один DVI-I, один полноформатный HDMI и один полноформатный DisplayPort. Цифровое разрешение достигает 2560 x 1600 пикселей, аналоговое – 2048 x 1536 пикселей. Видеокарта поддерживает протокол HDCP 1080p. Максимальное количество одновременно подключаемых и используемых дисплеев составляет четыре штуки, три из которых можно объединить по технологии NVIDIA 3D Vision Surround для вывода панорамного стереоскопического изображения.

Используемая система охлаждения видеокарты универсальная, то есть компания ASUS разрабатывает ее сразу для нескольких серий графических адаптеров. В результате для того, чтобы основание системы охлаждения совпало с видеопроцессором, ее пришлось заметно сдвинуть вдоль печатной платы.

По верхнему краю текстолита проходит ребро жесткости для защиты видеокарты от возможного изгиба.

Элементная база

Для видеокарты ASUS GeForce GTX 660 Ti DirectCU II TOP используется уникальная печатная плата с компонентами соответствующими эксклюзивной технологии компании под названием Super Alloy Power, обеспечивающей большую долговечность, быстродействие и меньший нагрев элементов.

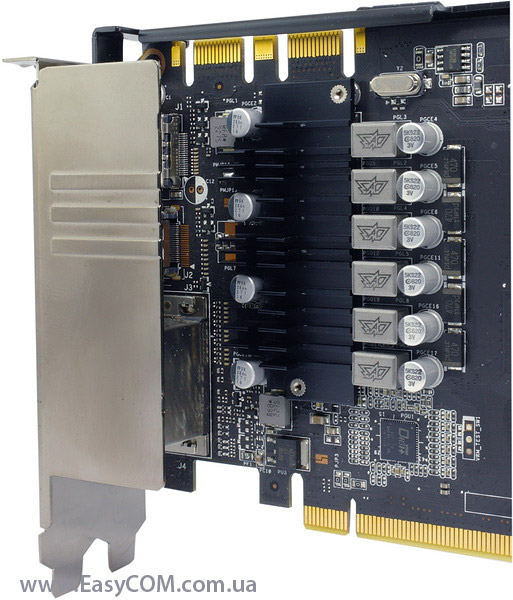

Транзисторные сборки узла питания закрыты дополнительным радиатором, который обдувается вентилятором, расположенным как раз над ним.

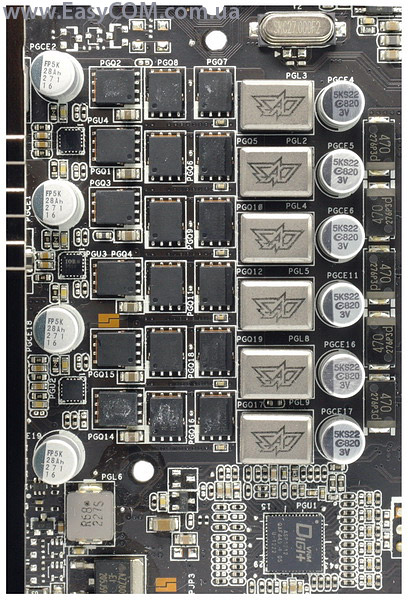

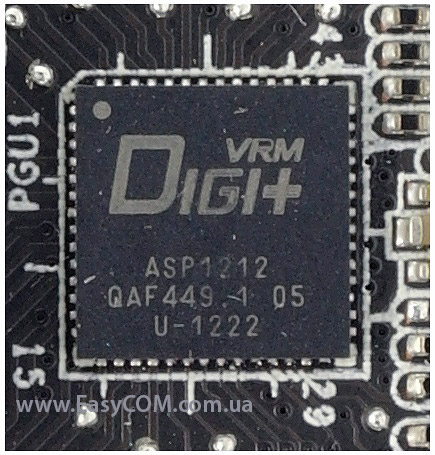

Видеокарта имеет семифазную (6+1) схему питания. Шестифазный преобразователь графического процессора управляется дискретным цифровым контроллером, имеющим маркировку DIGI+ ASP1212. Питание памяти основано на однофазном регуляторе напряжения.

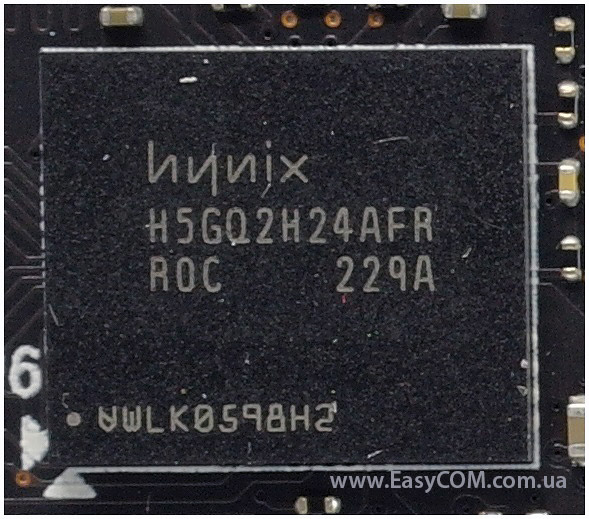

Полный объем видеопамяти графического адаптера ASUS GeForce GTX 660 Ti DirectCU II TOP составляет 2 ГБ. С лицевой стороны печатной платы расположено шесть микросхем памяти Hynix H5GQ2H24AFR R0C, а еще две распаяны на обратной стороне. Эффективная частота памяти составляет 6008 МГц.

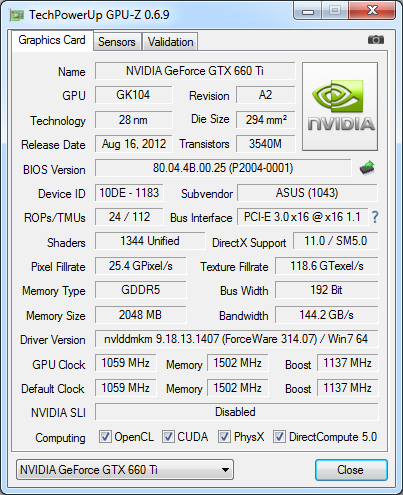

В рассматриваемом видеоадаптере используется изготовленный по 28 нм техпроцессу графический процессор NVIDIA GeForce GTX 660 Ti. Он имеет 192-битную шину памяти, 112 текстурных и 24 растровых блока, у также 1344 шейдерных конвейера. Частота ядра составляет 1059 МГц. С помощью технологии GPU Boost под высокой нагрузкой частота графического процессора может возрастать до 1137 МГц.

Система охлаждения

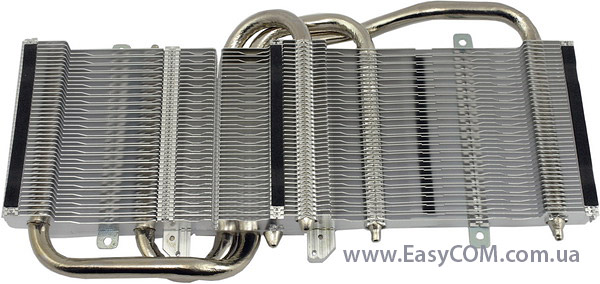

В основе системы охлаждения видеокарты ASUS GeForce GTX 660 Ti DirectCU II TOP используется массивный радиатор, набранный из тонких алюминиевых пластин. Пластины имеют очень сложную, ступенчатую форму. Это позволяет уменьшить сопротивление воздушному потоку и улучшить характеристики радиатора.

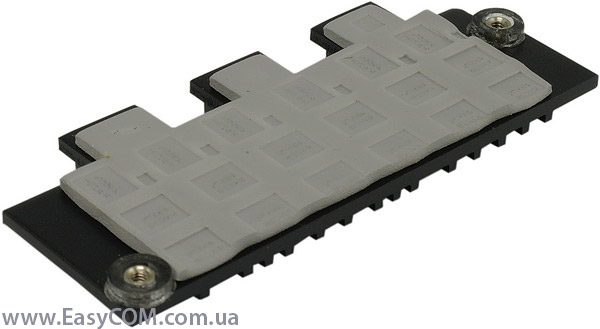

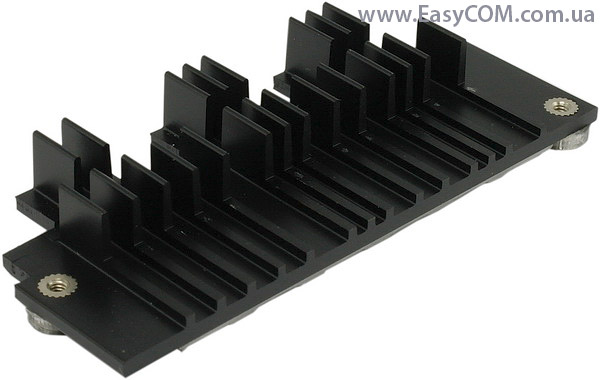

Для охлаждения транзисторных сборок узла питания предусмотрен отдельный небольшой радиатор.

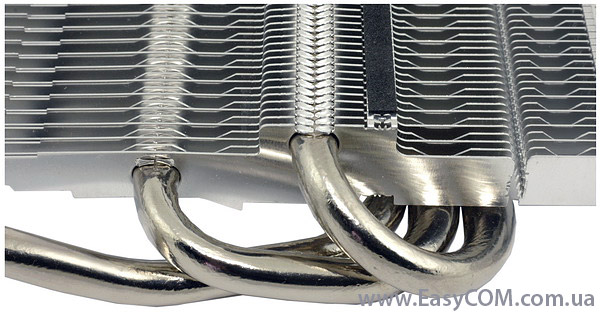

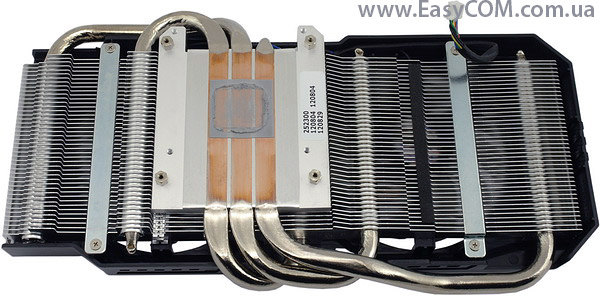

Особую роль в системе охлаждения играют три 8 мм никелированных медных тепловых трубки. Их центральные части очень плотно сидят в желобках алюминиевого основания радиатора и напрямую контактируют с кристаллом графического процессора NVIDIA GeForce GTX 660 Ti.

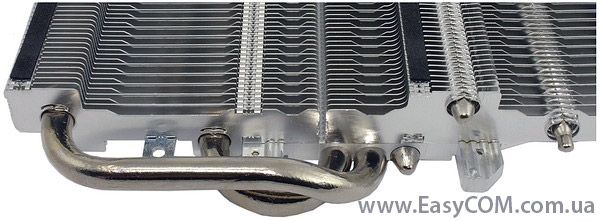

Технология прямого контакта позволяет улучшить скорость отвода тепла от ядра и передачу его на отдаленные участки радиатора. Две тепловые трубки имеют S-образное исполнение и сообщаются с радиатором обоими концами.

В пластиковом кожухе на винтах закреплены два одиннадцатилопастных вентилятора FirstD FD7010H12S с диаметрами крыльчатки 74 мм.

Система охлаждения DirectCU второго поколения получилась очень интересная. С помощью утилиты производителя GPU Tweak версии 2.3.0.2 оценим, как данная модификация справиться с охлаждением видеоадаптера ASUS GeForce GTX 660 Ti DirectCU II TOP.

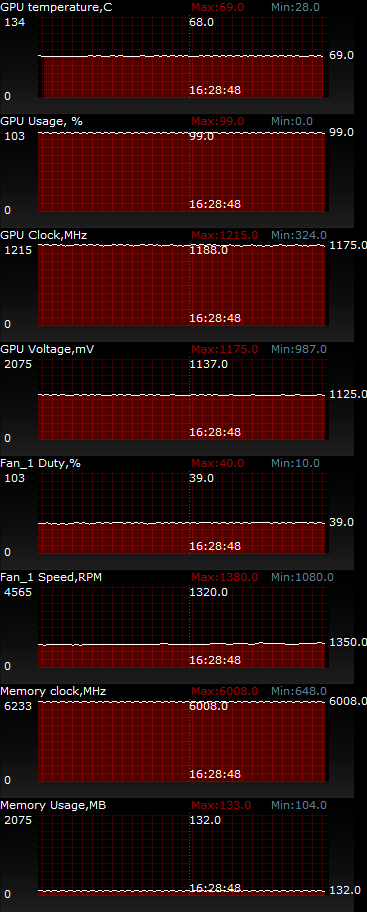

При максимальной загрузке графического процессора его частота возросла до 1188 МГц, а температура поднялась до 68 градусов. Частота вращения вентиляторов при этом регулировалась автоматически и остановилась на значении 1320 оборотов в минуту (39% от максимума). Шума от них не было слышно.

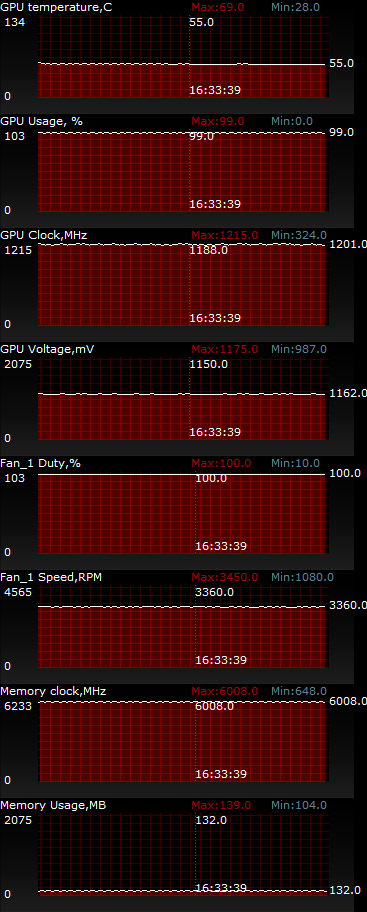

Подняв число оборотов вентиляторов до максимально возможного значения (3360 оборотов в минуту), мы добились снижения температуры графического процессора до 55 градусов. Отличный результат, однако самое приятное заключалось в том, что уровень шума так и остался в пределах зоны комфорта, не выделяясь на фоне остальных устройств системы.

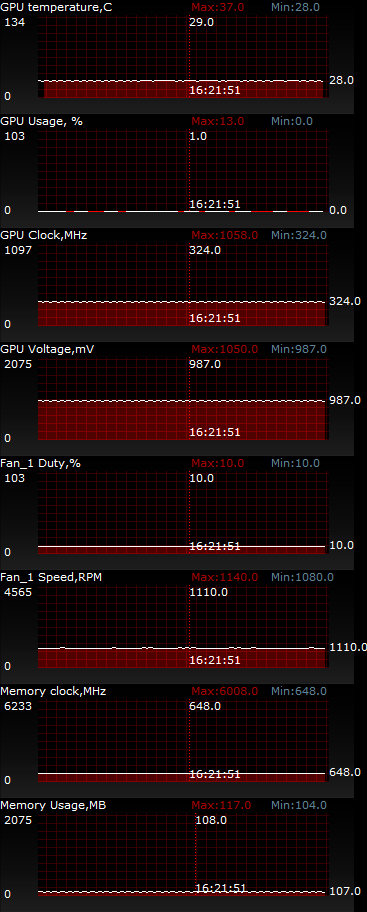

В режиме простоя частота графического процессора снизилась до 324 МГЦ, а эффективная частота видеопамяти до 648 МГц. Температура ядра установилась на 29 градусах, вентиляторы вращались с частотой 1110 оборотов в минуту (30% от максимально значения).
