Обзор и тестирование видеокарты ASUS HD7870-DC2TG-2GD5-V2

22-02-2013

Нередко компании обновляют выпущенные ранее модели в течение какого-то времени с момента их выпуска. Иногда после старта продаж обновленной версии старая постепенно уходит с рынка, иногда они существуют параллельно, в таком случае стоимость первой версии пересматривается в меньшую сторону. Как вы уже могли догадаться, рассматриваемая в данном материале видеокарта - ASUS Radeon HD7870 DirectCU II V2 TOP, она же ASUS HD7870-DC2TG-2GD5-V2, является обновленной версией рассмотренной нами ранее ASUS HD7870-DC2T-2GD5.

На текущий момент с обновленными версиями видеокарт ASUS Radeon HD7870 DirectCU II и ASUS Radeon HD7870 DirectCU II TOP на рынке сложилась достаточно интересная ситуация. Улучшенная версия разогнанной видеокарты предлагается по цене всего на 10 – 15 долларов США дороже, чем не разогнанная видеокарта первой редакции. На первый взгляд выгода очевидна, однако прежде чем делать окончательные выводы нам стоит разобраться, какие именно изменения были внесены инженерами в новинку, ведь, как вы можете узнать из упомянутого выше материала, к предыдущей версии видеокарты у нас были определенные претензии.

Для начала приведем сравнительную характеристику первой и второй ревизий видеокарты ASUS Radeon HD7870 DirectCU II TOP:

Модель

ASUS Radeon HD7870 DirectCU II TOP

ASUS Radeon HD7870 DirectCU II V2 TOP

Код продукта

HD7870-DC2T-2GD5

HD7870-DC2TG-2GD5-V2

Частота графического ядра

1100

1100

Частота видеопамяти

5000

5000

Система питания

5+1 фаза

6+2 фазы

ШИМ-контроллер

CHiL CHL8225G

DIGI+VRM ASP 1211

Система охлаждения

DirectCU II

DirectCU II

Тип системы охлаждения

Осевая

Осевая

Количество и диаметр вентиляторов

2

80мм.

2

75мм.

Радиатор

Двухсекционный

(цельный радиатор и 42 пластины)

3 тепловые трубки

Односекционный

(42 пластины)

3 тепловые трубки

Видеовыходы

DVI

HDMI

2 x mini DP

2 x DVI

HDMI

DisplayPort

Размеры, мм

264 х 114

265 х 108

Как видим, изменений достаточно много, причем некоторые из них очень существенные. И если отличия в системе питания наглядно видно из представленной таблицы, то касательно системы охлаждения необходимо отметить, что радиатор, применяемый в новой версии видеокарты, нам кажется более продуманным. Ведь расположение пластин вдоль текстолита, во-первых, способствует выбросу части нагретого воздуха за пределы корпуса, а, во-вторых, отказ от цельнометаллического радиатора из первой версии должен, в теории, поспособствовать более равномерному распределению тепла по пластинам радиатора, а также более свободному прохождению воздушных потоков.

Предлагаем перейти непосредственно к обзору и, для начала, более подробно ознакомиться с характеристиками ASUS Radeon HD7870 DirectCU II V2 TOP:

ASUS HD7870-DC2TG-2GD5-V2

Спецификация:

Модель

ASUS Radeon HD7870 DirectCU II V2 TOP (ASUS HD7870-DC2TG-2GD5-V2)

Графическое ядро

AMD Radeon HD 7870 GHz Edition

(Pitcairn XT)

Количество универсальных шейдерных процессоров

1280

Поддерживаемые API

Microsoft DirectX 11.1, OpenGL 4.2

Частота графического ядра, МГц

1100

Частота памяти (эффективная), МГц

1250 (5000)

Объём памяти, МБ

2048

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Тип шины

PCI Express 3.0 x16

Максимальное разрешение

До 2560x1600 – DVI

До 2048x1536 - VGA (через переходник)

До 4096x2160 - DisplayPort

Интерфейсы вывода изображения

2 х DVI-I

HDMI

DisplayPort

Поддержка HDCP и декодирования HD-видео

Есть

Минимальные требования к блоку питания, Вт

550

Размеры, мм

265 х 108

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU.

Сайт производителя

http://www.asus.ua/

Все цены на ASUS HD7870-DC2TG-2GD5-V2

Основные характеристики видеокарты ASUS Radeon HD7870 DirectCU II V2 TOP, такие как частоты графического ядра и видеопамяти, были увеличены относительно «референсных» значений для продуктов на основе GPU AMD Radeon HD 7870 GHz Edition. Изменению подверглась также система охлаждения и элементная база.

Упаковка и комплектация

Видеокарта ASUS Radeon HD7870 DirectCU II V2 TOP попадет в руки покупателю в достаточно большой упаковке. Основное внимание привлекает к себе наличие в комплекте поставки коврика для мышки от SteelSeries с логотипом Diablo III, который видно через окно на лицевой стороне коробки. Также на упаковке, помимо названия самой платы, упоминания об объеме и типе применяемой видеопамяти, нанесено схематическое изображение фирменной системы охлаждения DirectCU II. В нижней части упаковки отмечено, что видеокарта поставляется с увеличенной частотой графического ядра, а также с фирменной утилитой для разгона GPU Tweak в комплекте. Отдельно хочется отметить, что на данной видеокарте применяется цифровой модуль стабилизации питания Digi+VRM и высококачественная элементная база.

На обратной стороне упаковки производитель разместил основные спецификации видеокарты на 12 языках, включая русский, краткую схему подключения дисплеев с различными интерфейсами, а также рекламное описание ключевых особенностей видеокарты.

Список системных требований к компьютеру, в который планируется установка ASUS Radeon HD7870 DirectCU II V2 TOP, расположен на одной из боковых сторон упаковки. Исходя из этих рекомендации, блок питания в такой системе должен обладать мощностью не менее 550 Вт и быть способным выдавать до 38 А по линии +12В.

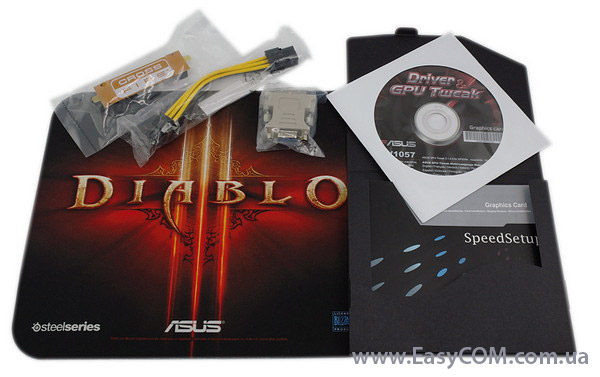

Комплект поставки видеокарты ASUS Radeon HD7870 DirectCU II V2 TOP включает в себя диск с драйверами и утилитами, переходник для питания, руководство пользователя, переходник DVI-VGA, мост CrossFireX и приятный бонус в виде коврика производства компании SteelSeries с логотипом Diablo III.

ASUS HD7870-DC2TG-2GD5-V2

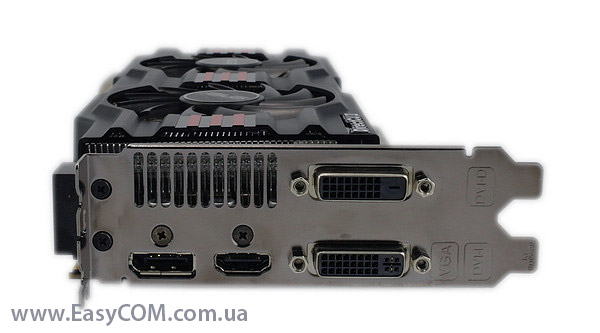

Для вывода изображения на видеокарте ASUS Radeon HD7870 DirectCU II V2 TOP предусмотрен следующий набор интерфейсов:

  • 2 x DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Принимая во внимание, что, при желании подключить аналоговый монитор, пользователь может воспользоваться комплектным переходником DVI-VGA, для большинства сценариев эксплуатации конфигурации видеовыходов рассматриваемого видеоускорителя будет вполне достаточно.

Поддерживаются следующие разрешения:

  • Цифровое - до 4096x2160;
  • Аналоговое - до 2048x1536.

Внешний вид и элементная база

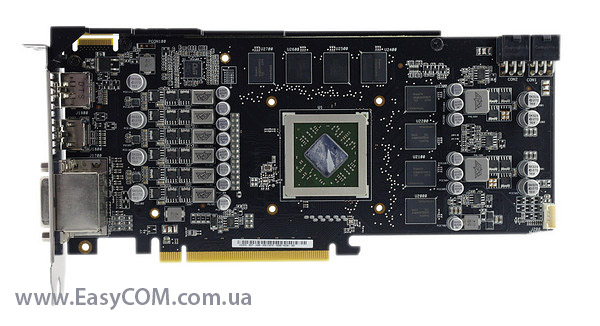

Видеокарта выполнена на текстолите черного цвета длиной 246 мм. Схема расположения основных элементов похожа на «референсную» AMD Radeon HD 7870. Инженерами ASUS была изменена лишь логика расположения элементов схемы питания, а также переработана элементная база.

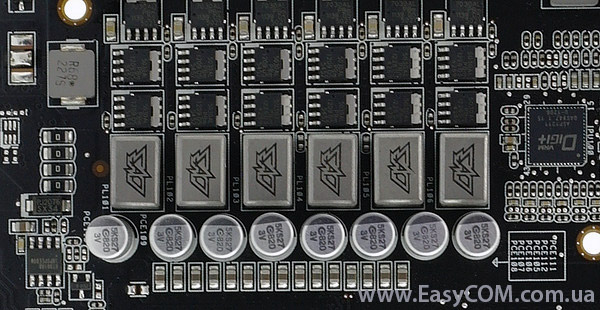

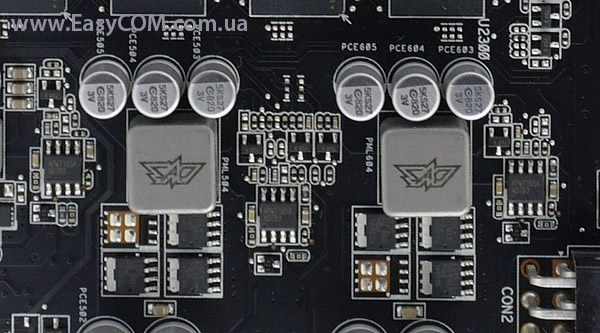

Модуль стабилизации питания выполнен по усиленной 8-фазной схеме, при этом 6 фаз используются для питания графического ядра, а 2 фазы отвечают за питание видеопамяти.

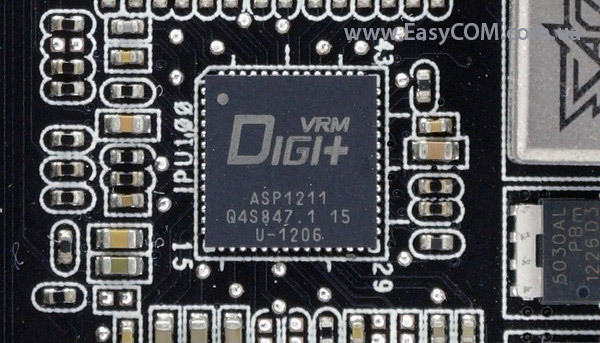

В качестве ШИМ-контроллера используется микросхема DIGI+VRM ASP 1211, поддерживающая активное переключение фаз, что позволит сэкономить немного электроэнергии в режимах простоя и при незначительной нагрузке на видеокарту.

ASUS HD7870-DC2TG-2GD5-V2

Питание видеокарты обеспечивается через два дополнительных разъема на её боковой стороне. Оба выполнены в шестиконтактном исполнении. Отдельно отметим, что если подключение кабелей питания проходит без особых трудностей, то для их отключения потребуется определенная сноровка. Данные проблемы возникают из-за слишком близкого расположения разъемов к системе охлаждения.

Аналогично другим версиям видеокарт на основе графического процессора AMD Radeon HD 7870 GHz Edition, в ASUS Radeon HD7870 DirectCU II V2 TOP присутствует разъём для подключения мостика CrossFireX (поставляется в комплекте), который позволяет объединить две видеокарты на основе графических процессоров AMD Radeon HD для совместного расчета графических эффектов.

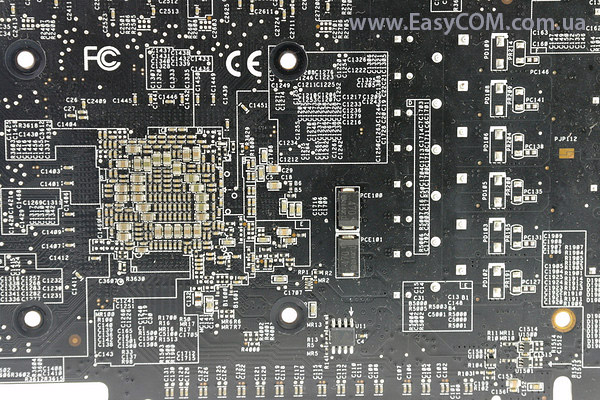

Обратная сторона платы, за исключением небольшой опорной пластины системы охлаждения расположенной по краю и нескольких элементов системы питания, практически лишена значимых компонентов.

В основе ASUS Radeon HD7870 DirectCU II V2 TOP лежит графическое ядро Pitcairn XT (AMD Radeon HD 7870 GHz Edition), произведенное по нормам 28 нм техпроцесса и имеющее в своем распоряжении 1280 универсальных шейдерных конвейеров и 32 блока растеризации. Частота работы графического ядра, как мы уже упоминали, была повышена и составляет 1100 МГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину.

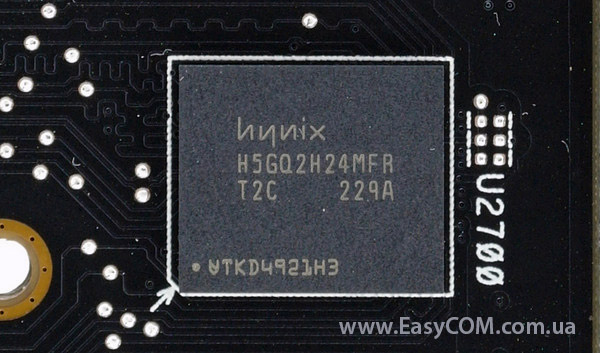

Память видеокарты, общий объем которой составляет 2 ГБ, набрана с помощью 8-ми чипов по 256 МБ производства компании Hynix, имеющих маркировку H5GQ2H24MFR T2C, которые подверглись заводскому разгону и функционируют на частоте 5000 МГц. В соответствующем разделе мы узнаем, удастся ли нам добиться хоть какого-либо дополнительного прироста относительно заводских частот.

Система охлаждения

ASUS HD7870-DC2TG-2GD5-V2

На видеокарте ASUS Radeon HD7870 DirectCU II V2 TOP установлена фирменная система охлаждения DirectCU II. Общая длина видеокарты с установленной СО, которая занимает два слота расширения, составляет 265 мм.

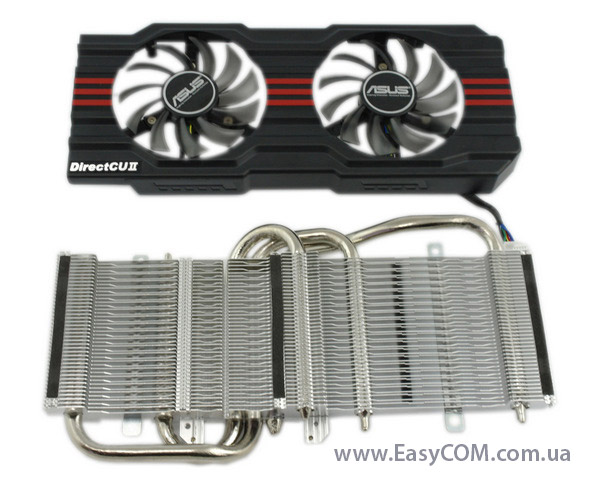

Охладитель состоит из радиатора, двух вентиляторов с диаметром крыльчатки 75 мм, кожуха, закрывающего всю конструкцию сверху, а также небольшой опорной пластины с обратной стороны видеокарты. Общее количество пластин, из которых набран радиатор, составляет 42 штуки.

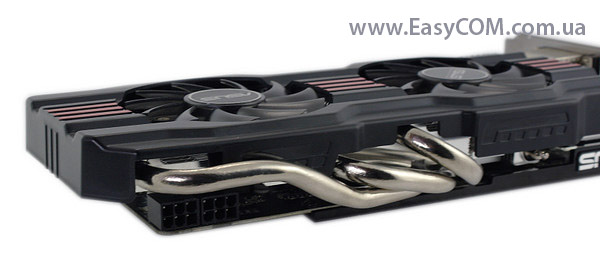

Для более равномерного распределения тепла по всей площади радиатора применяются три медные тепловые трубки диаметром 8 мм. Стоит отдельно отметить, что тепловые трубки покрыты слоем никеля, что помогает предотвратить процесс скорого окисления меди при эксплуатации, который ведет к падению эффективности теплообмена.

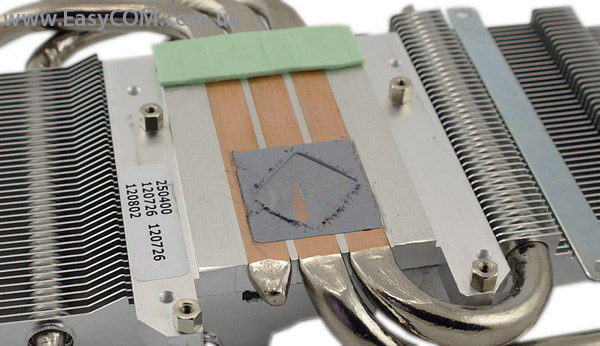

С графическим кристаллом система охлаждения контактирует через небольшой слой термопасты, нанесенный на основание. Как видите, в данном случае применяется непосредственный контакт тепловых трубок с графическим ядром, что должно положительным образом сказаться на его охлаждении. Также стоит отметить наличие термопрокладки, через которую осуществляется теплообмен между четырьмя из восьми чипов видеопамяти и радиатором.

Предлагаем приступить непосредственно к тестированию системы охлаждения видеокарты ASUS HD7870-DC2TG-2GD5-V2.

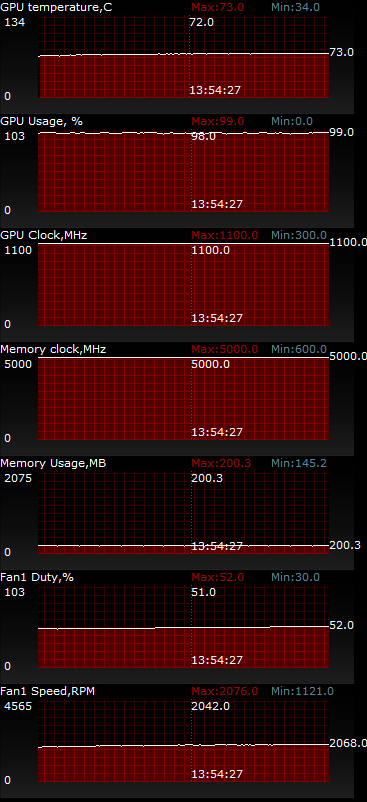

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось до 73 градусов, а вентиляторы, судя по показаниям мониторинга, работали на 52% своей мощности.

Отдельно хочется отметить уровень шума, издаваемый вентиляторами системы охлаждения. При максимальной нагрузке и автоматическом регулировании скорости вращения вентиляторов уровень шума очень низкий и практически незаметный на фоне остальных компонентов системы.

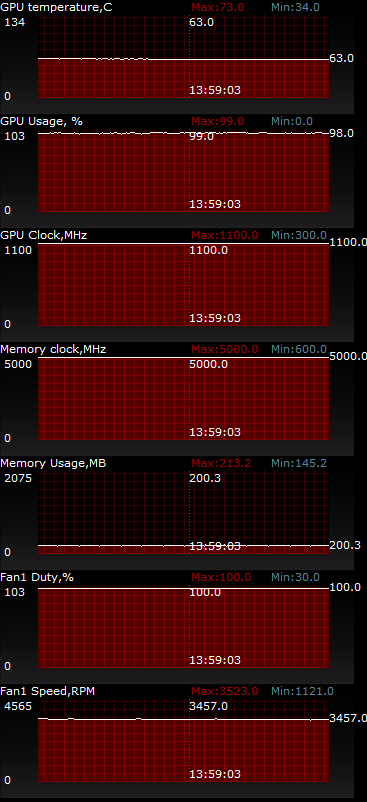

В режиме максимальной скорости вращения вентиляторов температура GPU опускается до 63 градусов, что является очень хорошим результатом, уровень шума при этом можно охарактеризовать как «средний». Если сравнивать продемонстрированные результаты с данными полученными в процессе тестирования первой версии ASUS Radeon HD7870 DirectCU II TOP, то можно отметить аналогичные температурные показатели и, вместе с тем, значительное снижение шума. Напомним, что в первой версии видеокарты уровень шума превышал среднюю отметку уже на половине максимально возможных оборотов вентиляторов.

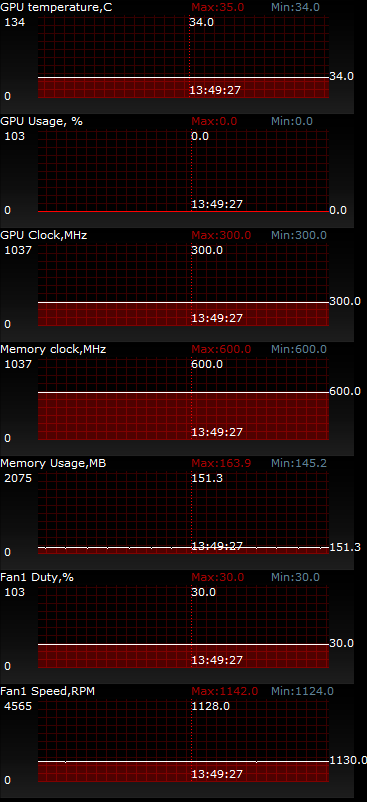

При отсутствии нагрузки, частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение графического ядра. В таком режиме температура GPU не превышает 34 градуса, а система охлаждения соблюдает при этом полнейшую тишину.
