Обзор и тестирование видеокарты ASUS ROG STRIX GeForce GTX 1060 GAMING: простор для экспериментов

Компания ASUS уделяет большое внимание разнообразию своего модельного ряда, в котором количество модификаций одного графического ускорителя может в некоторых случаях приближаться к десяти. Не стала исключением и очень популярная видеокарта NVIDIA GeForce GTX 1060. Еще летом прошлого года мы успели познакомиться с ее флагманской модификацией − ASUS ROG STRIX GeForce GTX 1060 GAMING OC, которая порадовала не только высоким качеством исполнения, производительной и тихой при повседневной эксплуатации системой охлаждения, но и достаточно высоким уровнем заводского разгона.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

На сей же раз мы рассмотрим очень похожую версию − ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING), ценник которой немного ниже, чем у упомянутой выше модели. Давайте же разберемся, в чем разница между ними и какая из этих видеокарт в большей мере способна заинтересовать пользователя.

Спецификация

Модель

ASUS ROG STRIX GeForce GTX 1060 GAMING

(ROG STRIX-GTX1060-6G-GAMING)

Графическое ядро

NVIDIA GP106-400

Количество CUDA-ядер

1280

Номинальная / динамическая частота графического ядра, МГц

Режим «Gaming»

1506 / 1708

Режим «OC»

1531 / 1746

Эффективная частота памяти, МГц

8008

Объем памяти, ГБ

6

Тип памяти

GDDR5

Ширина шины памяти, бит

192

Пропускная способность памяти, ГБ/с

192,2

Тип шины

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 x DVI-D
2 x HDMI 2.0
2 x DisplayPort

Минимальная мощность блока питания, Вт

500

Дополнительный разъем питания PCIe

1 x 8-контактный

Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм

298 x 134 x 40 (313 х 132)

Драйверы

Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU

Сайт производителя

ASUS

Упаковка и комплектация

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING) ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Обе видеокарты используют аналогичный дизайн упаковки, выполненной из плотного картона с качественной полиграфией. На ее сторонах обозначены ключевые преимущества данных моделей. Единственным отличием является отсутствие на упаковке ASUS ROG STRIX-GTX1060-6G-GAMING логотипа OC.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Список системных требований к компьютеру, в который планируется установка видеоускорителя, расположен на одной из сторон коробки. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 500 Вт, выдавать минимум 42 А по линии +12В и поддерживать один 8-контактный кабель питания PCIe.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Комплект поставки также полностью идентичный таковому у ASUS ROG STRIX GeForce GTX 1060 GAMING OC и включает в себя краткое руководство пользователя, диск с драйверами и утилитами, и две стяжки для проводов с логотипом ASUS ROG.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Для вывода изображения на тестируемом адаптере используется модифицированный набор интерфейсов:

  • 1 х DVI-D;
  • 2 х HDMI;
  • 2 х DisplayPort.

Напомним, что эталонная версия использует лишь один порт HDMI и три DisplayPort. В данном же случае компания ASUS решила пойти навстречу обладателям VR-устройств, предоставив им два порта HDMI. Одновременное подключение мониторов ограничено четырьмя видеовыходами с максимальным разрешением 7680 х 4320 при 60 Гц.

Внешний вид

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Графический адаптер ASUS ROG STRIX GeForce GTX 1060 GAMING выполнен в идентичном ASUS ROG STRIX GeForce GTX 1060 GAMING OC дизайне в черном цвете, который отлично впишется в композицию любой системы благодаря своему строгому и стильному облику.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Логика расположения ключевых компонентов весьма привычна: все чипы памяти распаяны вокруг графического ядра, а компоненты подсистемы питания расположены по правую от него сторону. Питание выполнено по усиленной семифазной схеме, где шесть фаз отвечают за питание графического ядра, а одна предназначена для подсистемы видеопамяти. Напомним, что эталонная видеокарта работает по четырехфазной схеме (3+1).

Что же касается элементной базы, то она соответствует фирменной концепции Super Alloy Power II и включает в себя исключительно высококачественные компоненты: твердотельные и тантал-полимерные конденсаторы, а также дроссели с ферритовым сердечником. Это повышает стабильность и надежность работы графического адаптера в целом, а также продлевает срок его службы.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

В хвостовой части можно заметить два 4-контактных разъема для подключения системных вентиляторов, скорость вращения которых будет контролироваться видеокартой благодаря технологии ASUS FanConnect. Дело в том, что во время затяжных игровых баталий температура графического процессора зачастую превышает таковую для центрального, поэтому логичнее регулировать скорость вращения вентиляторов именно основываясь на показаниях GPU, а не CPU.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Для питания тестируемого видеоускорителя используется слот PCI Express x16 и один 8-контактный разъем PCIe, расположенный на боковой стороне платы. В свою очередь эталонная версия обходится только одним 6-контактным разъемом. Отметим, что кулер немного затрудняет отключение кабеля PCIe, однако если вам не приходится постоянно менять комплектующие и отключать видеокарту, то для вас это не существенно.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Обратная сторона печатной платы защищена опорной пластиной, которая повышает жесткость конструкции и помогает отводить излишки тепла.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

В основе устройства лежит графический чип NVIDIA GP106-400, который произведен по 16-нм техпроцессу. Он состоит из 1280 ядер CUDA, 80 текстурных блоков и 48 блоков растеризации. Тестирование проводилось в режиме «Gaming», в котором частота графического процессора соответствует рекомендованным 1506 МГц в номинальном режиме и 1708 МГц с учетом работы технологии NVIDIA GPU Boost.

Видеокарта оборудована 6 ГБ памяти GDDR5, набранной с помощью шести чипов Samsung K4G80325FE-HC25 емкостью 8 Гбит каждый. Все они распаяны на лицевой стороне платы и имеют эталонную эффективную тактовую частоту 8008 МГц. Обмен данными между графическим ядром и памятью осуществляется через 192-битную шину, которая способна пропускать 192,2 ГБ информации за секунду.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

При помощи комплектной утилиты ASUS GPU Tweak II пользователь может переключаться между несколькими режимами работы. Например, переход к профилю «OC» повышает номинальную частоту с 1506 до 1531 МГц, а динамическую – с 1708 до 1746 МГц. В свою очередь достигнутые при ручном разгоне параметры можно сохранить в пользовательский профиль для быстрой активации разгона в будущем.

Для любителей яркой подсветки ASUS ROG STRIX-GTX1060-6G-GAMING предлагает воспользоваться фирменной технологией ASUS AURA с поддержкой миллионов различных оттенков и шести режимов работы. Наиболее функциональным из них выступает возможность цветовой индикации температуры графического процессора. А при наличии других комплектующих или периферии с иллюминацией ASUS AURA, режимы их работы можно синхронизировать между собой.

Система охлаждения

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Мы не разбирали видеокарту, дабы не нарушать гарантию, но, по всей видимости, установлен такой же кулер, как и у ASUS ROG STRIX GeForce GTX 1060 GAMING OC. Сама видеокарта занимает два слота расширения и имеет общую длину 298 мм согласно официальному сайту компании ASUS (313 мм согласно измерениям в нашей тестовой лаборатории).

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Кулер состоит из достаточно крупного двухсекционного радиатора, трех осевых вентиляторов с диаметром крыльчатки 88 мм и пластикового кожуха, который накрывает всю конструкцию сверху. Также для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок диаметром 8-мм с прямым контактом с поверхностью GPU.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Как видим, тепловые трубки покрыты слоем никеля, который применяется для минимизации падения эффективности работы вследствие окисления меди.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Контакт тепловых трубок с ребрами радиатора улучшен при помощи припоя.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

В свою очередь элементы подсистемы питания контактируют непосредственно с основным радиатором при помощи термопрокладки, а для охлаждения чипов видеопамяти используется отдельный низкопрофильный радиатор в виде пластины.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 61°С, а кулер работал на 45% (1632 об/мин) от своей максимальной мощности. Шум при этом был ниже среднего уровня и абсолютно комфортным для продолжительного использования. Для сравнения: кулер модели ASUS ROG STRIX GeForce GTX 1060 GAMING OC в аналогичном режиме охладил графическое ядро до 71°С, но при этом частота работы его GPU достигала 1949 МГц.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Отметим, что утилита ASUS GPU Tweak II неправильно отображала частоту ядра при нагрузке, которая была не 570 МГц, а 1809 МГц.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

При запуске игры DOOM (2016) в 4K-разрешении температура графического процессора не превышала 58°С. При этом кулер работает на 43% (1566 об/мин) от своей максимальной мощности, соответственно, шум был вполне комфортным.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

В режиме максимальной скорости вращения вентиляторов (3647 об/мин) температура GPU снизилась до 46°С. Издаваемый при этом шум превысил средний уровень и вышел за комфортные рамки. Продолжая наше сравнение, отметим, что система охлаждения модели ASUS ROG STRIX GeForce GTX 1060 GAMING OC удержала температуру графического процессора на отметке 65°С, но его частота была выше, чем у тестируемой модификации (1962 против 1809 МГц).

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

При отсутствии нагрузки частоты работы графического процессора и памяти автоматически понижаются, что приводит к уменьшению их энергопотребления и тепловыделения. В таком режиме температура GPU не превышала 35°С, а система охлаждения переходила в пассивный режим работы. Отметим, что вентиляторы запускались только после достижения отметки 57°С, поэтому в моменты простоя видеокарта точно не потревожит вас излишним шумом.

По результатам тестирования кулер DirectCU III показал себя исключительно с положительной стороны, обеспечив большой запас мощности и низкую температуру графического ядра даже при максимальной нагрузке. Что же касается шума, то при повседневном использовании вы едва ли сможете расслышать видеокарту на фоне других комплектующих. Никаких посторонних звуков в виде раздражающего свиста дросселей во время тестирования также замечено не было.

Тестирование

При тестировании использовался Стенд для тестирования Видеокарт №4
Процессор Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц
Материнская плата ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX)
Кулер Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2
Оперативная память 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)
Накопители HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI
Блоки питания Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт
Корпус CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE
Монитор 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) / ASUS PB287Q, 4K Ultra HD
Операционная система Microsoft Windows 7 64-bit SP1 / Microsoft Windows 10 64-bit
Мышь + коврик и клавиатура Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow

Выберите с чем хотите сравнить GeForce GTX 1060 6GB GDDR5 ASUS STRIX GAMING
Обзор GeForce GTX 1050 Ti 4GB GDDR5 ASUS STRIX GAMING OC
Обзор GeForce GTX 1060 3GB GDDR5 ASUS DUAL OC
Обзор GeForce GTX 1070 8GB GDDR5 ASUS STRIX GAMING OC
Обзор Radeon RX 480 8GB GDDR5 ASUS STRIX GAMING OC

Futuremark 3DMark Vantage

Futuremark 3DMark 11

LuxMark Scene: Luxball(test: 262K triangles)

Battlefield 4

Crysis 3

Futuremark 3DMark  v1.4.778 3840x2016, Fire Strike Ultra

Futuremark 3DMark  v1.4.778 1920x1080, Fire Strike

Futuremark 3DMark, Time Spy v.1.0, 2560x1440

BioShock Infinite

Dying Light v.1.6.1

GTA V v.1.0.350.2

The Witcher 3: Wild Hunt v.1.08.4

Rise of the Tomb Raider v1.0 build 647.2_64

Assassin's Creed: Syndicate v.1.5

Call of Duty: Black Ops 3

World of Tanks v9.15

DOOM 2016

Ashes of the singularity v.1.12.19917

Total War: Warhammer v.1.0.0 Build 9734.876297

Quantum Break v.2.2.0.0

Hitman 6

Deus Ex: Mankind Divided

Tom Clancy’s Rainbow Six: Siege

Battlefield 1, DX12

Battlefield 1, DX11

Tom Clancy's The Division, DX12

Tom Clancy's The Division, DX11

Dishonored 2

Call of Duty: Infinite Warfare

WATCH_DOGS 2

System's Power Consumption, W

Продолжая наше сравнение с рассмотренной ранее ASUS ROG STRIX GeForce GTX 1060 GAMING OC, отметим ее среднее превосходство над тестируемой модификацией на 4,6% во всех тестах (8,3% без учета 4K). Оно было достигнуто благодаря более высокой частоте работы графического ядра (1620 / 1848 МГц против 1506 / 1708 МГц) и видеопамяти (8208 МГц против 8008 МГц).

Также интерес представляет сравнение с более доступными соседками по линейке в лице модификаций NVIDIA GeForce GTX 1050 Ti и NVIDIA GeForce GTX 1060 с 3 ГБ видеопамяти. Первая уступила в среднем порядка 36,5% во всех тестах (33,5% без учета 4K), тогда как вторая оказалась позади всего на 6,2% (2,4% без учета 4K). Напомним, что 3-ГБ модификации отличаются от 6-ГБ не только объемом памяти, но и отсутствием одного SM-блока, то есть меньшим количеством вычислительных блоков в структуре GPU. Это и позволило снизить рекомендованную стоимость на $50, что существенно для данного сегмента. При этом разница в производительности не так заметна, как разница в цене.

Что же касается наиболее дорогой видеокарты в представленном сравнении, а именно модификации NVIDIA GeForce GTX 1070 с заводским разгоном, то она находится далеко впереди: ASUS ROG STRIX GeForce GTX 1060 GAMING отстает от нее в среднем на 43% (42,7% без учета 4K).

Также приведем сравнение с AMD Radeon RX 480 с 8 ГБ видеопамяти и заводским разгоном, которая оказалась позади в среднем на 5,5% (3,4% без учета 4K).

Отдельно отметим, что энергопотребление стенда с ASUS ROG STRIX GeForce GTX 1060 GAMING при максимальной нагрузке составило всего 252 Вт, что заметно ниже показателей видеокарт серии AMD Radeon RX 480.

В итоге производительность ASUS ROG STRIX-GTX1060-6G-GAMING находится на отличном уровне, и ее будет вполне достаточно для любых современных игр в разрешении Full HD при максимальных настройках качества. Комфортно поиграть можно даже в Quad HD (2560 x 1440), а вот для 4K в требовательных проектах придется понижать планку качества графики.

Разгон

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

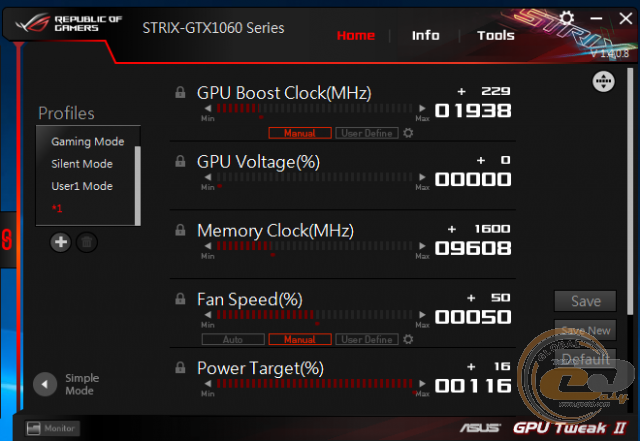

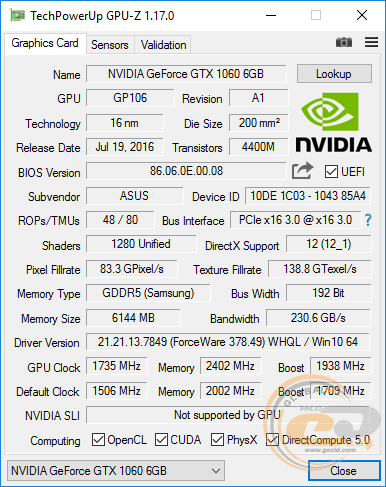

При помощи утилиты ASUS GPU Tweak II 1.4.0.8 нам удалось разогнать графический процессор с 1506 до 1735 МГц (прирост 15,2%). Видеопамять при этом удалось ускорить до 9608 МГц (прирост 20%). Напряжение на GPU при разгоне колебалось в зависимости от типа и продолжительности нагрузок в пределах 975-1050 мВ, тогда как номинальное составляет 950-1050 мВ. При этом возможность повышения напряжения в утилите была активна, но реально оно не менялось, соответственно, не влияло на разгон. Энергопотребление тестового стенда с видеокартой в бенчмарке MSI Kombustor возросло с 293 до 320 Вт.

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING) ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

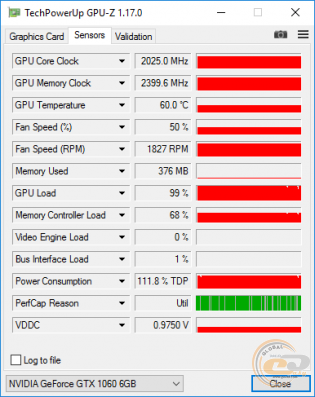

Для обеспечения охлаждения в процессе разгона было достаточно даже 50% мощности кулера (1827 об/мин). В таком режиме при запуске MSI Kombustor температура графического ядра не превышала 60°С, а частота GPU достигала 2025 МГц. При запуске игры DOOM в режиме 4K температура графического процессора была зафиксирована на уровне 58°С, а его частота поднялась до 2100 МГц. Как видим, система охлаждения обладает отличным запасом мощности для проведения оверклокерских экспериментов. При этом шум будет находиться на вполне комфортном уровне. Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:

Тестовый пакет

Стандартные частоты

Разогнанная видеокарта

Прирост производительности, %

DOOM 2016

3840x2160

37,1

39,7

7,0

The Witcher 3: Wild Hunt

3840x2160

30,5

35,1

15,1

Tom Clancy's The Division, DX12

3840x2160

26,8

31,4

17,2

Hitman 6

3840x2160

38,2

43,7

14,4

WATCH_DOGS 2

3840x2160

21,6

23

6,5

Futuremark 3DMark, Time Spy v.1.0, 2560x1440

Score

4592

5200

13,2

Graphics score

4220

4838

14,6

Rise of the Tomb Raider v1.0, DX12

1920x1080

95,9

112,4

17,2

Assassin's Creed: Syndicate v.1.5

1920x1080

76

91,6

20,5

DOOM 2016

1920x1080

117,9

133,4

13,1

Battlefield 1, DX12

1920x1080

83

94,5

13,9

LuxMark v2.0

Score

3912

4523

15,6

Deus Ex: Mankind Divided

1920x1080

59,8

72,9

21,9

WATCH_DOGS 2

1920x1080

57,3

67,3

17,5

Средний прирост

14,8

В конечном итоге нам удалось добиться в среднем 14,8% прироста, что фактически приводит к дополнительным 2-5 кадрам/с в режиме 4K. Для игр в разрешении Full HD прирост может достигать 15 кадрам/с.

Выводы

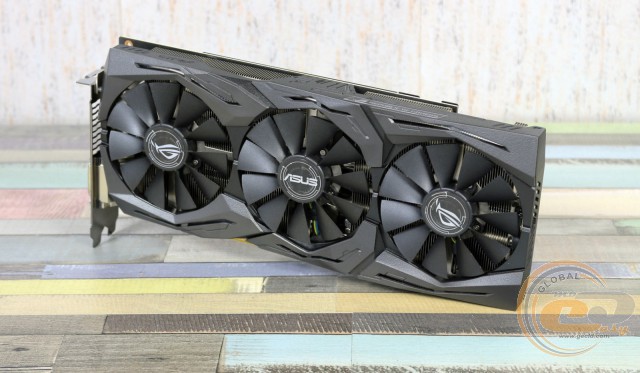

ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING)

Видеокарта ASUS ROG STRIX GeForce GTX 1060 GAMING (ROG STRIX-GTX1060-6G-GAMING) является немного более доступной модификацией рассмотренной нами ранее ASUS ROG STRIX GeForce GTX 1060 GAMING OC. В среднем на рынке она предлагается на $14 дешевле. Как нетрудно догадаться, в случае с OC-версией вы платите исключительно за наличие хорошего заводского разгона графического ядра до 1620 / 1847 МГц и видеопамяти до 8208 МГц по сравнению с 1506 / 1708 МГц и 8008 МГц у тестируемой видеокарты. В остальном же они должны быть идентичны, обладая одинаковыми достоинствами в виде качественной элементной базы Super Alloy Power II, возможности выбора режима работы, отличной системы охлаждения DirectCU III с большим запасом мощности и низким уровнем шума, а также приятного дизайна.

Что же касается разницы в производительности, то, как показало тестирование, она находится в пределах 4-8% в пользу версии с индексом «OC». В итоге более дорогую модификацию можно рекомендовать пользователям, которые не интересуются оверклокингом, а просто хотят получить повышенную производительность из коробки. Если же вы знакомы с основами оверклокинга и не боитесь проводить эксперименты на свой страх и риск, тогда можно немного сэкономить, купив ASUS ROG STRIX GeForce GTX 1060 GAMING и добившись желаемой частоты при помощи разгона.

Достоинства:

  • высокая производительность;
  • надежная элементная база Super Alloy Power II;
  • тихая и мощная система охлаждения DirectCU III;
  • видеокарта изготовлена на полностью автоматической линии (ASUS AUTO-EXTREME Technology);
  • наличие небольшого заводского разгона в режиме работы «OC»;
  • оригинальная система подсветки ASUS AURA;
  • усиленная подсистема питания;
  • модифицированный набор внешних интерфейсов.

Особенности:

  • необходимость подключения 8-контактного кабеля питания PCIe.

gamers

Автор: Константин Шорохов

Выражаем благодарность компании ERC, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования видеокарту.

Выражаем благодарность компаниям ASUS, Cooler Master, Deepcool, Intel, Kingston Technology, Razer, Sea Sonic и Transcend за предоставленное для тестового стенда оборудование.
