Обзор и тестирование видеокарты EVGA GeForce GTX 950 FTW GAMING ACX 2.0

В данном материале мы поговорим о новинке от компании EVGA, которая входит в линейку EVGA FTW GAMING, а именно об EVGA GeForce GTX 950 FTW GAMING ACX 2.0. Само название линейки («For The Win» − «Для победы») недвусмысленно намекает на то, что данная видеокарта отлично подойдет для геймеров. А поскольку она основана на NVIDIA GeForce GTX 950, то в данном случае речь пойдет об экономных пользователях, ориентирующихся на разрешение не выше, чем Full HD. Давайте же взглянем на новинку более пристально.

Спецификация:

Графическое ядро видеокарты может похвастать заметным уровнем заводского разгона: номинальная частота возросла с 1024 до 1203 МГц (прирост 17,4%), а динамическая – с 1188 до 1405 МГц (прирост 18,3%). Что же касается видеопамяти, то она работает на рекомендованной эффективной частоте.

Упаковка и комплектация

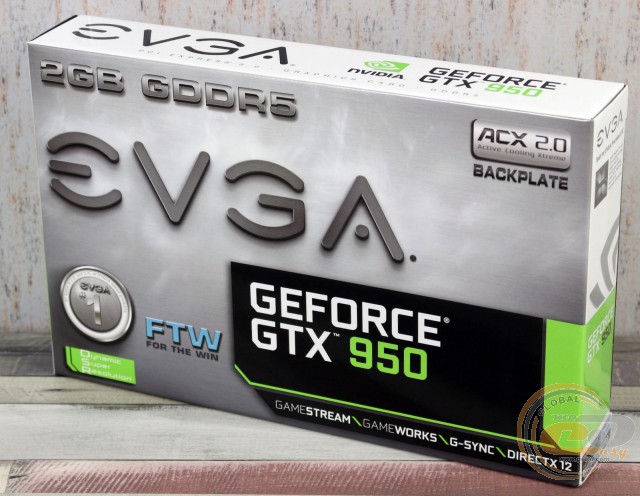

Видеокарта EVGA GeForce GTX 950 FTW GAMING ACX 2.0 поставляется в достаточно крупной коробке, выполненной из плотного картона и украшенной оригинальной полиграфией в светлых оттенках. Помимо наименования компании-производителя и модели устройства отметим упоминание о поддержке технологий NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream и DirectX 12.

А среди ключевых достоинств новинки выделено использование фирменной системы охлаждения ACX 2.0, которая дополнена опорной пластиной на обратной стороне видеокарты. Данный кулер обеспечивает меньший уровень шума, на 33% более низкую температуру ключевых компонентов, а также увеличенный в четыре раза срок службы вентиляторов по сравнению с эталонной системой охлаждения.

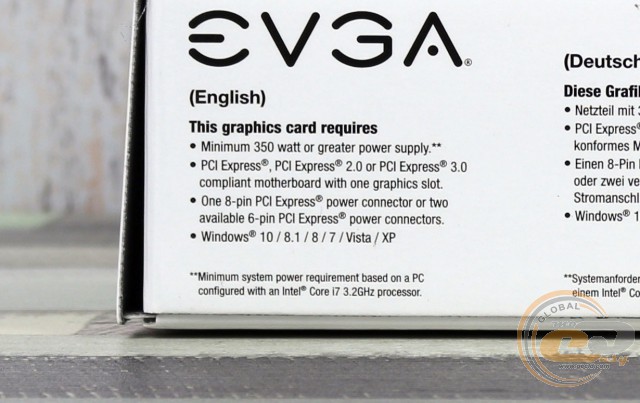

Список системных требований к компьютеру, в который планируется установка графического адаптера, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания должен обладать мощностью не менее 350 Вт и поддерживать 8-контактный кабель питания PCIe.

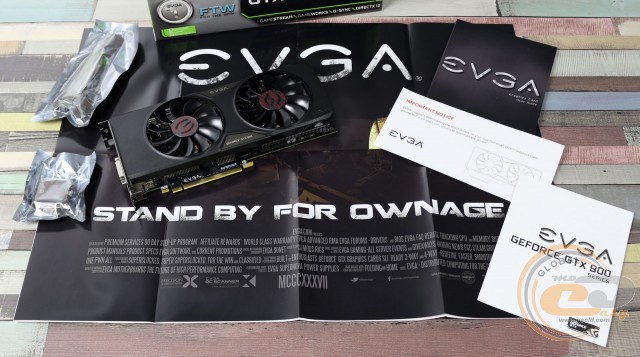

В комплекте с EVGA GeForce GTX 950 FTW GAMING ACX 2.0 поставляется краткое руководство пользователя, диск с драйверами и утилитами, а также приятные бонусы в виде переходника для питания, переходника с DVI на D-Sub и плаката.

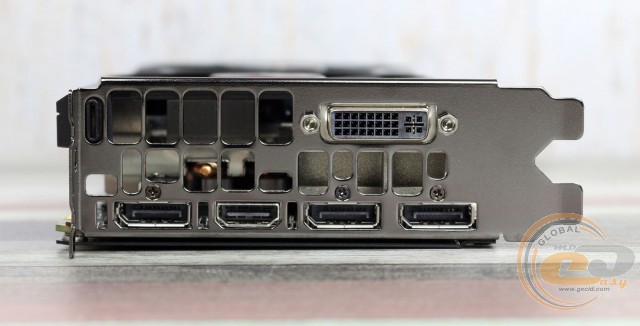

Для вывода изображения на тестируемой новинке предусмотрен следующий набор интерфейсов:

• 1 х DVI-I;
• 1 х HDMI;
• 3 х DisplayPort.

Поддерживаются следующие разрешения:

• цифровое − до 4096 x 2160;
• аналоговое − до 2048 x 1536.

Внешний вид и элементная база

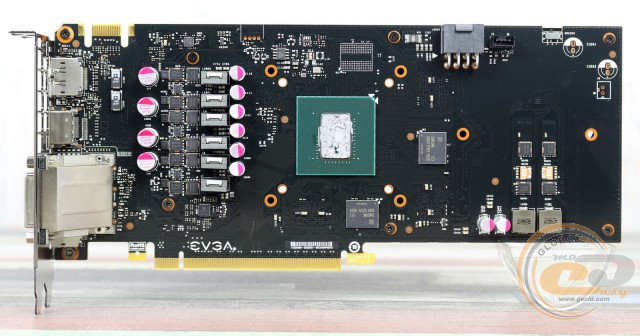

Видеокарта EVGA GeForce GTX 950 FTW GAMING ACX 2.0 выполнена на оригинальной печатной плате черного цвета. Схема расположения ключевых элементов вполне стандартная: два из четырех чипов видеопамяти распаяны вокруг GPU, тогда как компоненты подсистемы питания ядра и памяти находятся соответственно по левую и по правую от него сторону.

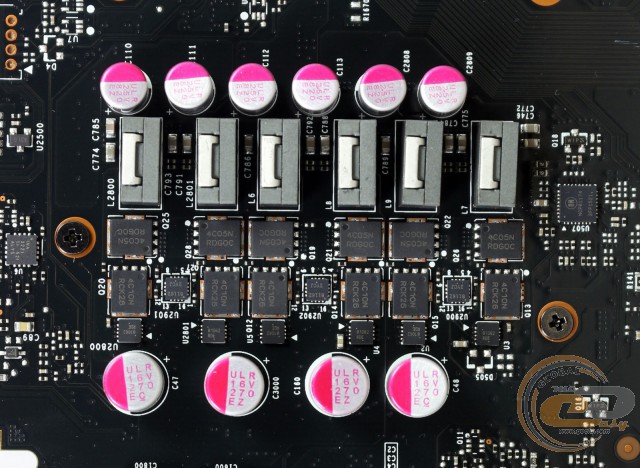

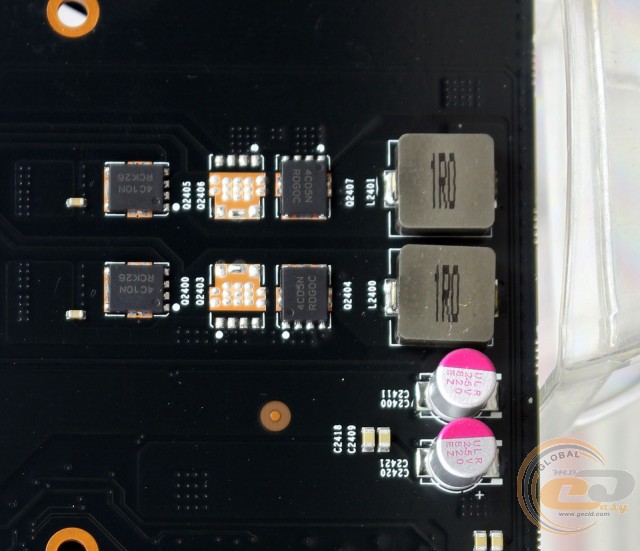

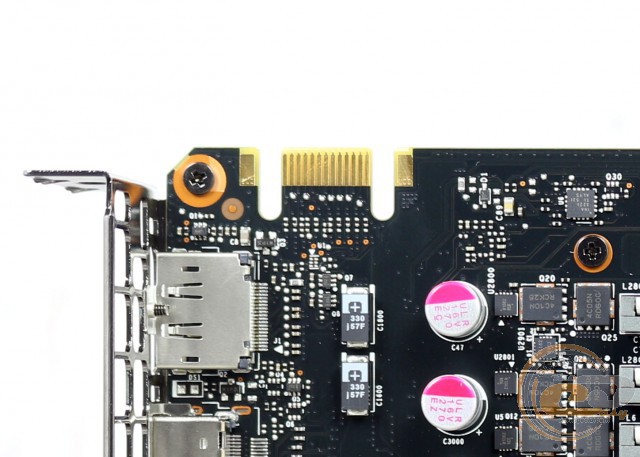

Питание новинки выполнено по усиленной восьмифазной схеме (шесть фаз для GPU и две для чипов памяти).

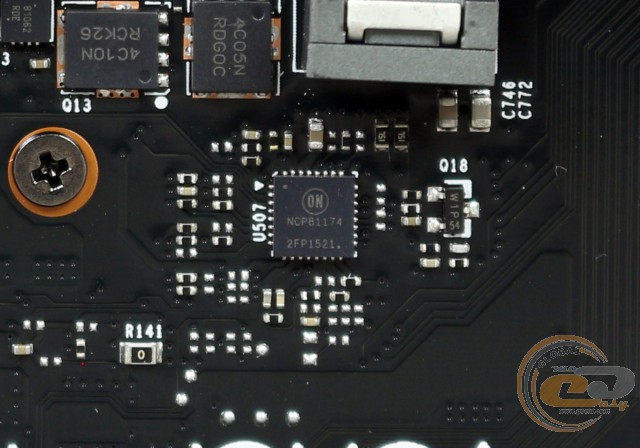

Подсистема питания графического процессора реализована на цифровом ШИМ-контроллере NCP81174 производства компании ON Semiconductor. Согласно документации, он оснащен защитой от короткого замыкания и характеризуется повышенной эффективностью работы благодаря поддержке функции энергосбережения (PSI). Однако максимальное количество поддерживаемых фаз для него равно четырем, поэтому в данном случае использовано удвоение.

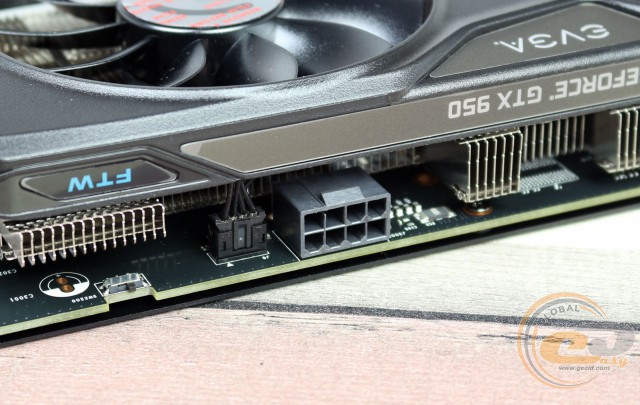

Помимо слота PCI Express 3.0 х16 для питания тестируемого графического адаптера используется один 8-контактный разъем PCIe. Благодаря удачному расположению кулер нисколько не затрудняет отключение кабеля PCIe.

Для обеспечения работы технологии NVIDIA SLI на EVGA GeForce GTX 950 FTW GAMING ACX 2.0 используется один коннектор для подключения соответствующего мостика. Он позволяет объединить пару видеоускорителей для совместного расчета графических эффектов. Напомним, что оценить производительность связки из двух NVIDIA GeForce GTX 950 вы можете в обзоре Palit GeForce GTX 950 StormX Dual.

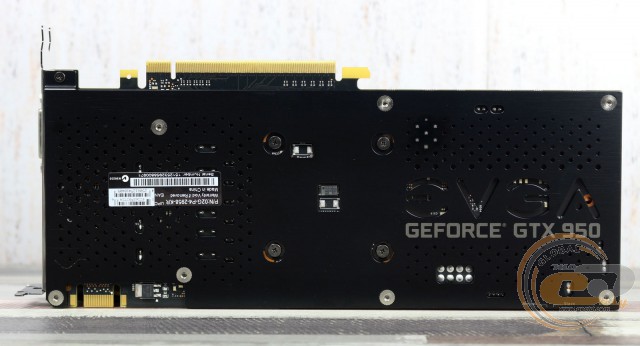

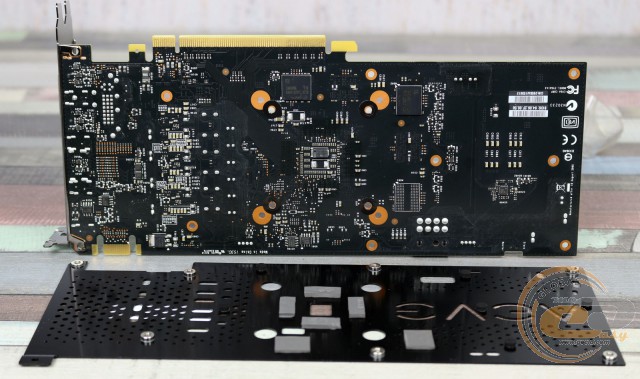

Обратная сторона печатной платы, изначально прикрытая массивной опорной пластиной из алюминия, примечательна двумя микросхемами видеопамяти и некоторыми электрическими компонентами.

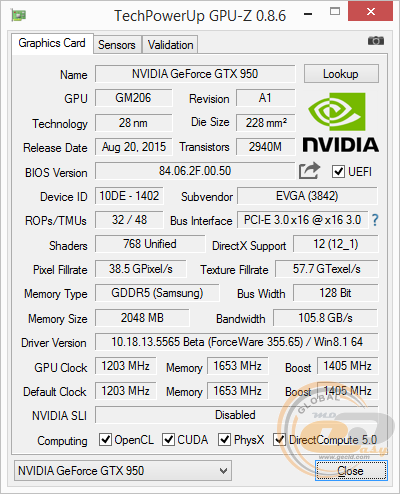

В основе новинки лежит графический чип NVIDIA GM206-250, который произведен по 28-нм техпроцессу. Он состоит из 768 ядер CUDA, 48 текстурных блоков и 32 блоков растеризации. Как мы уже говорили, базовая частота графического ядра была повышена с эталонных 1024 до 1203 МГц, а динамическая в среднем составляет 1405 МГц вместо референсных 1188 МГц.

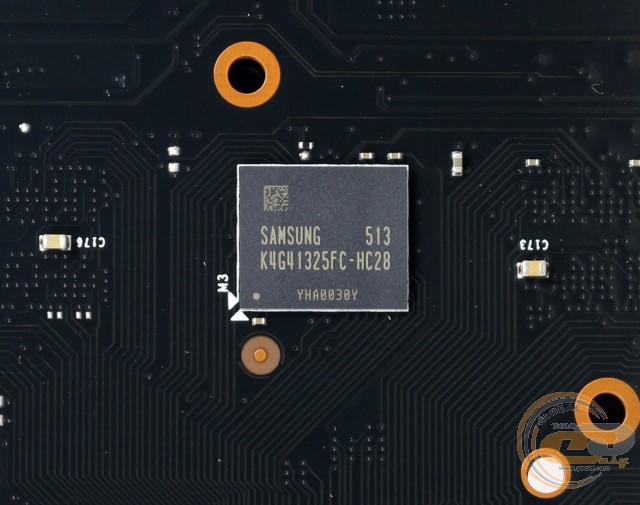

Память тестируемой видеокарты, общим объемом 2 ГБ, набрана с помощью четырех чипов Samsung K4G41325FC-HC28 емкостью 4 Гбит каждый. Согласно документации, их номинальная эффективная частота составляет 7000 МГц, однако в нашем случае она была понижена до 6610 МГц, что позволяет надеяться на их хороший разгонный потенциал. Обмен данными между графическим ядром и памятью осуществляется через 128-битную шину, которая способна пропускать 105,8 ГБ информации за секунду.

Система охлаждения

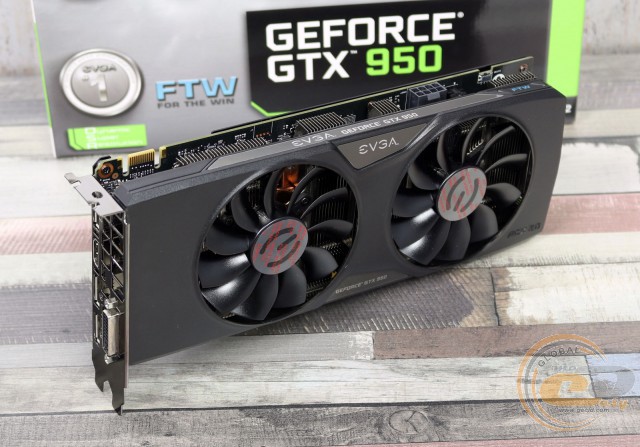

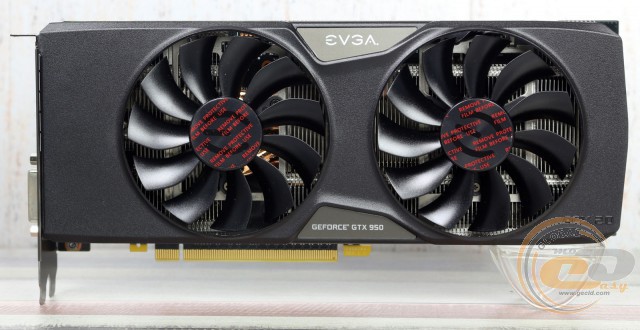

Фирменная система охлаждения ACX 2.0 отличается весьма сдержанным, но вместе с тем стильным дизайном. Видеокарта с установленной СО занимает два слота расширения и имеет общую длину 270 мм (согласно измерениям в нашей тестовой лаборатории).

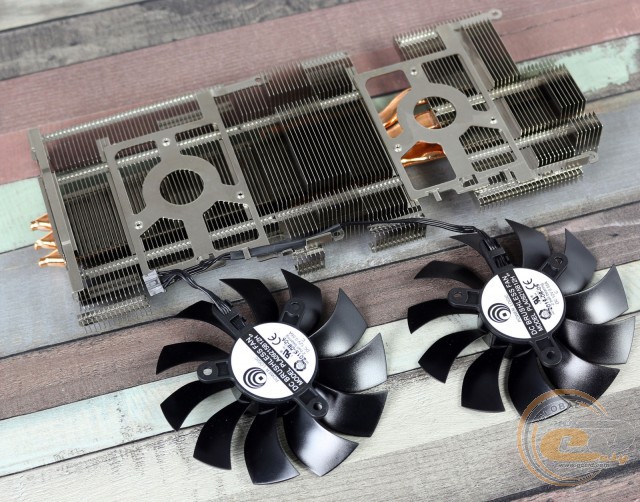

Непосредственно сам кулер состоит из двухсекционного радиатора весьма оригинальной формы, двух осевых вентиляторов с диаметром лопастей 87 мм, а также пластикового кожуха, который накрывает всю конструкцию сверху.

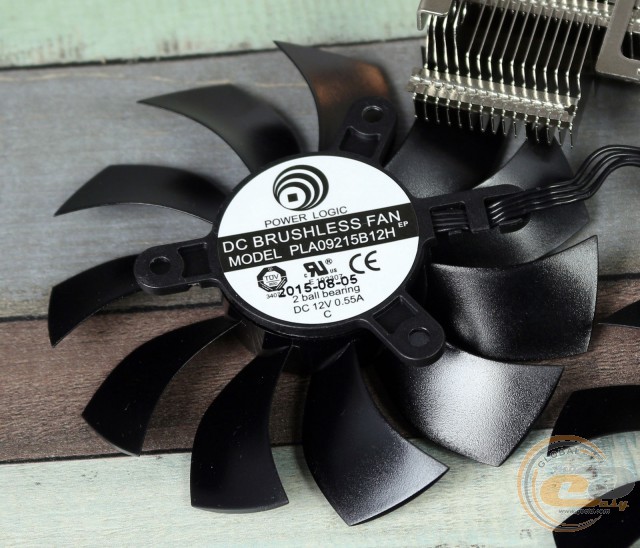

В качестве вертушек используются модели Power Logic PLA09215B12H основанные на двойном шарикоподшипнике с длительным сроком службы. Номинальное напряжение их работы составляет 12 В, а сила тока − 0,55 А, что дает в итоге мощность в 6,6 Вт.

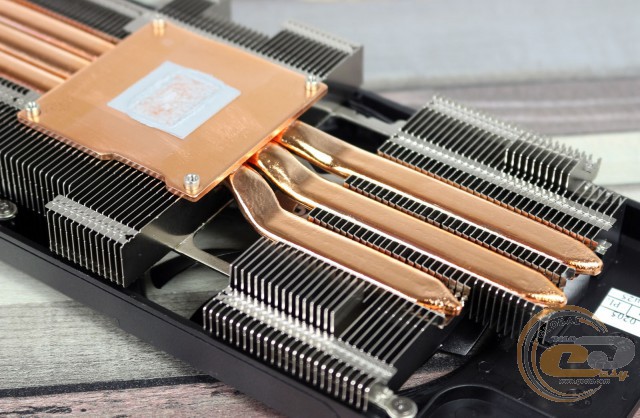

Для равномерного распределения тепла по всей площади радиатора применяются три медные тепловые трубки диаметром 8 мм, которые не покрыты слоем никеля.

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 70°С, а кулер, судя по показаниям мониторинга, работал на 27% от своей максимальной мощности. Уровень шума при этом был тихим и абсолютно комфортным.

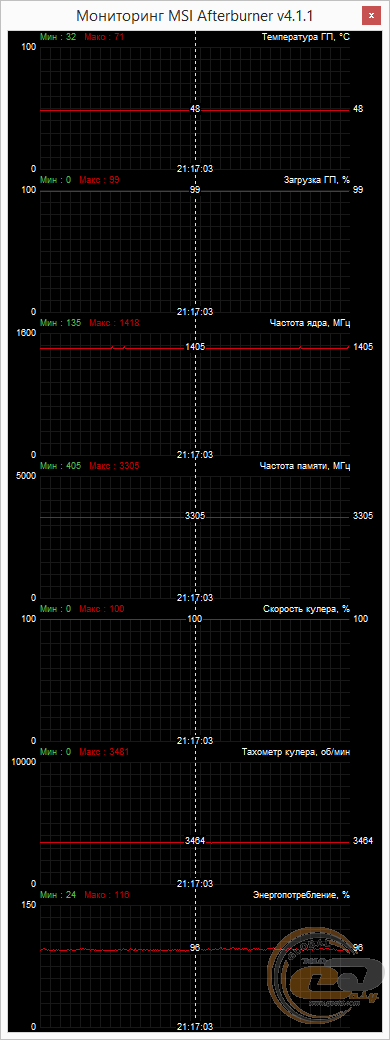

В режиме максимальной скорости вращения вентиляторов температура GPU снизилась до 48°С. Издаваемый при этом шум превысил средний уровень и был достаточно некомфортным.

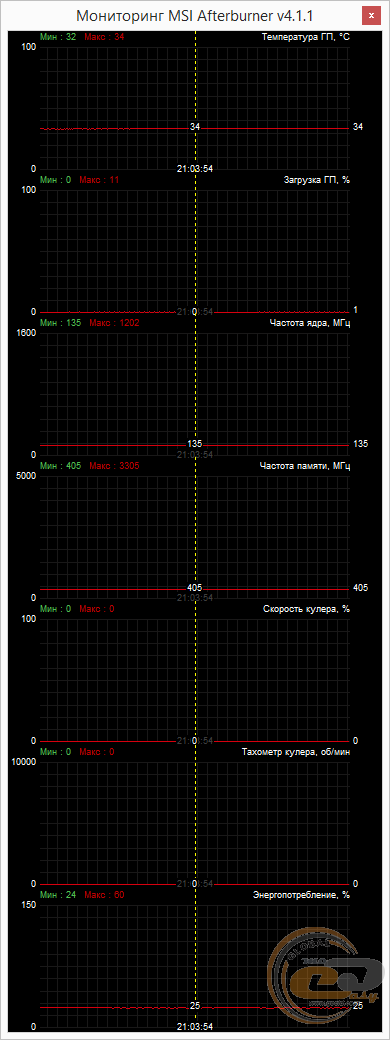

При отсутствии нагрузки частоты графического ядра и памяти автоматически снижались, что приводило к меньшему их энергопотреблению и тепловыделению. Вентиляторы же переставали вращаться вообще, переводя кулер в полностью пассивный режим работы.

В итоге система охлаждения ACX 2.0 хорошо справляется со своими непосредственными задачами и при этом не побеспокоит вас высоким уровнем шума при повседневном использовании.
