Обзор и тестирование видеокарты EVGA GeForce GTX 970 SC GAMING ACX 2.0

11-01-2016

Видеокарты на основе NVIDIA GeForce GTX 970 обладают достаточной производительностью для сборки быстрой игровой машины. Естественно, для запуска требовательных новинок с разрешением 4K Ultra HD ее не всегда будет достаточно, но и распространенность таких мониторов еще не является повсеместной. Для большинства же современных моделей с разрешением 1440p или ниже данная видеокарта будет оптимальным решением.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

В этом обзоре мы познакомимся с моделью EVGA GeForce GTX 970 SC GAMING ACX 2.0. В первую очередь она обладает эффективной и тихой фирменной системой охлаждения ACX 2.0. Приставка «SC» в ее названии указывает на серию SuperClocked, то есть видеоускоритель еще и характеризуется высоким заводским разгоном графического процессора.

Спецификация:

Модель

EVGA GeForce GTX 970 SC GAMING ACX 2.0 (04G-P4-2974-KR)

Графическое ядро

NVIDIA GM204-200 (Maxwell)

Техпроцесс, нм

28

Количество CUDA-ядер

1664

Базовая / динамическая частота графического ядра, МГц

1165 / 1317

Объем памяти, ГБ

4

Тип памяти

GDDR5

Ширина шины памяти, бит

256

Тип внутреннего интерфейса

PCI Express 3.0 x16

Максимальное разрешение

Цифровое − до 4096 x 2160

Аналоговое − до 2048 x 1536

Интерфейсы вывода изображения

1 х DVI-D

1 х DVI-I

1 x DisplayPort

1 х HDMI

Минимальная мощность блока питания, Вт

500

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

255 x 112

Поддержка технологий и API

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA GameWorks, NVIDIA GameStream

Драйверы

Свежие драйверы можно скачать с сайта компании EVGA или сайта производителя GPU

Сайт производителя

EVGA

Упаковка и комплектация

EVGA GeForce GTX 970 SC GAMING ACX 2.0 EVGA GeForce GTX 970 SC GAMING ACX 2.0

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 продается в сравнительно крупной картонной упаковке с качественной цветной полиграфией. На ее сторонах обозначены ключевые преимущества графического адаптера, а также основные его технические характеристики.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Комплект поставки видеоускорителя является достаточно обширным. В него входят два переходника питания, адаптер с DVI на D-Sub, диск с ПО и драйверами, наклейка на корпус компьютера, большой плакат и комплект инструкций.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

На интерфейсной панели представлен следующий набор разъемов:

  • 1 х DVI-D;
  • 1 х DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Он позволит подключить практически любой современный цифровой монитор. Благодаря комплектному адаптеру DVI ↔ D-Sub возможно подсоединение также и аналогового дисплея.

Поддерживаются такие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Модель EVGA GeForce GTX 970 SC GAMING ACX 2.0 выполнена на печатной плате длиной 255 мм (согласно измерениям в нашей тестовой лаборатории). В центре установлен графический процессор, оснащенный металлической защитной рамкой.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Подсистема питания устройства выполнена по 4+2-фазной схеме для GPU и видеопамяти соответственно. А используемая элементная база (ферритовые дроссели, твердотельные и танталовые конденсаторы) характеризуются высокой надежностью и большим сроком службы.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Для питания видеокарты используется слот PCI Express 3.0 х16 и два дополнительных 6-контактных коннектора. Их подключение или отсоединение происходит вполне удобно.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Два разъема для мостиков NVIDIA SLI позволяют объединить от двух до четырех видеокарт для совместного вычисления графики.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

На обратную сторону печатной платы вынесены четыре из восьми микросхем видеопамяти, ряд других электрических компонентов и крепежные винты системы охлаждения.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 основана на графическом чипе NVIDIA GM204-200 (Maxwell), что произведен по 28-нм техпроцессу. Он состоит из 1664 ядер CUDA, 104 текстурных блоков и 56 блоков растеризации. GPU работает на частоте 1165 МГц в номинальном режиме и 1317 МГц в динамическом. Напомним, что такие характеристики говорят о существенном разгоне, поскольку эталонная модель функционирует на частотах 1050 и 1178 МГц соответственно.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Подсистема видеопамяти общим объемом 4 ГБ набрана с помощью восьми чипов Samsung K4G41325FC-HC28 емкостью 4 Гбит каждый. Эффективная скорость их работы достигает 7 ГГц, что полностью соответствует эталонной спецификации. Обмен данными между графическим процессором и памятью осуществляется через 256-битную шину с пропускной способностью 224,4 ГБ/с.

Система охлаждения

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 оснащена фирменной системой охлаждения, занимающей два слота для карт расширения.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

В качестве активных ее элементов используются два вентилятора Power Logic PLA09215B12H с диаметром лопастей 87 мм. Они основаны на двойных шарикоподшипниках с длительным сроком службы и работают при напряжении 12 В и силе тока 0,55 А.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Пассивным элементом выступает радиатор, который набран из сорока никелированных пластин и дополнен тремя медными тепловыми трубками (две с диаметром 7,5 мм и одна 5,8 мм). Они напрямую контактируют с графическим процессором через тонкий слой термопасты.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Сами пластины радиатора плотно и надежно насажены на тепловые трубки, но без использования припоя.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 74°С, а кулер, судя по показаниям мониторинга, работал на 34% от своей максимальной мощности. Издаваемый шум в таком режиме был абсолютно комфортным для продолжительной работы за компьютером.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

После установки скорости вращения вентиляторов на максимум, температура GPU опустилась до 52°С. Однако шум превысил средний уровень и стал уже некомфортным для длительной работы, поэтому данный режим подойдет скорее для выполнения стресс-тестов или оверклокинга.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

В простое система охлаждения перешла в полностью пассивный режим работы. Температура GPU при этом не превышала 53°С. В целом фирменная система охлаждения ACX 2.0 хорошо показала себя в процессе работы, соблюдая баланс между низким уровнем шума и необходимой производительностью.

Тестирование

При тестировании использовался Стенд для тестирования Видеокарт №4

Процессор AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц
Материнская плата MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX)
Кулер be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2
Оперативная память 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)
Накопители GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI
Блоки питания be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт
Корпус be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE
Монитор ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD)
Операционная система Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1
Мышь + коврик и клавиатура Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow
Сравнить GeForce GTX 970 4GB GDDR5 EVGA SC GAMING ACX 2.0 с
Обзор GeForce GTX 960 4GB GDDR5 EVGA SC GAMING
Обзор Radeon R9 380X 4GB GDDR5 ASUS STRIX OC
Обзор Radeon R9 390 8GB GDDR5 SAPPHIRE NITRO
Futuremark 3DMark Vantage Futuremark 3DMark 11 Aliens vs. Predator DX11 Benchmark, Maximum Quality, fps Metro 2033 Benchmark, DirectX 11, Maximum Quality, fps Lost Planet 2 Benchmark LuxMark Scene: Luxball(test: 262K triangles) Unreal Engine 4 Elemental DX12 Tech Demo Battlefield 4 Crysis 3 Tomb Raider Futuremark 3DMark  v1.4.778 3840x2016, Fire Strike Ultra Futuremark 3DMark  v1.4.778 1920x1080, Fire Strike Alien: Isolation GRID Autosport Hitman: Absolution BioShock Infinite World of Tanks 0.9.5 Dying Light v.1.6.1 GTA V v.1.0.350.2 Mad Max v.1.0.1.1 Project CARS v.4.0 The Witcher 3: Wild Hunt v.1.08.4 System's Power Consumption, W

Сравнение производительности мы начали с графического ускорителя NVIDIA GeForce GTX 960. В результате было достигнуто преимущество на уровне 33,8% благодаря большему количеству CUDA-ядер (1664 против 1024), текстурных блоков (104 против 64) и блоков растеризации (56 против 32).

Сопоставление с более производительной видеокартой NVIDIA GeForce GTX 980 закончилось с перевесом на уровне 13,2% в ее пользу. Это обусловлено еще большим количеством CUDA-ядер (2048 против 1664), текстурных блоков (128 против 104) и блоков растеризации (64 против 56).

Состязание с продукцией компании AMD закончилось с преимуществом EVGA GeForce GTX 970 SC GAMING ACX 2.0 в среднем на 25,6% при сравнении с AMD Radeon R9 380X и на 1,3% при сопоставлении с AMD Radeon R9 390.

Общая производительность тестируемой видеокарты находится на высоком уровне. Такая скорость работы позволит запускать все современные игры на высоких настройках графики при разрешении Full HD и 1440p. В ряде случаев обеспечивается комфортный игровой процесс и при разрешении 4K Ultra HD.

Разгон

EVGA GeForce GTX 970 SC GAMING ACX 2.0

EVGA GeForce GTX 970 SC GAMING ACX 2.0

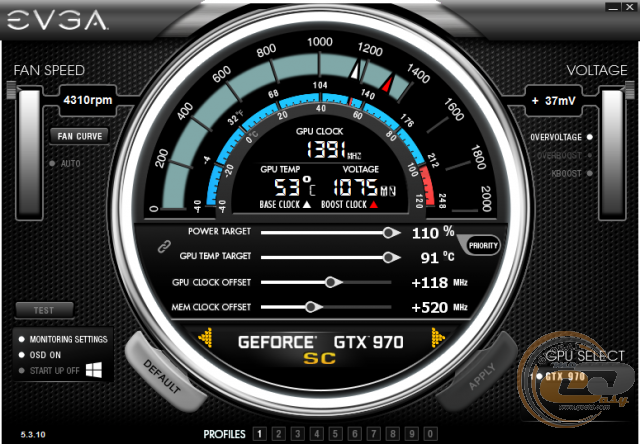

Разгон проводился с помощью утилиты EVGA PrecisionX 16, хотя все возможности оверклокинга были доступны и в популярной программе MSI Afterburner. В итоге напряжение на GPU было повышено с номинальных 1050 до 1075-1087 мВ. Это позволило увеличить базовую частоту с 1165 до 1283 МГц (прирост 10%) и динамическую с 1317 до 1435 МГц (прирост 9%). Если же сравнить достигнутые показатели с референсными частотами (1050 и 1178 МГц), то прирост составляет 22,2% и 21,8% соответственно. Скорость видеопамяти удалось повысить с 1753 до 2013 МГц, что соответствует приросту 14,8% по сравнению с изначальными параметрами.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

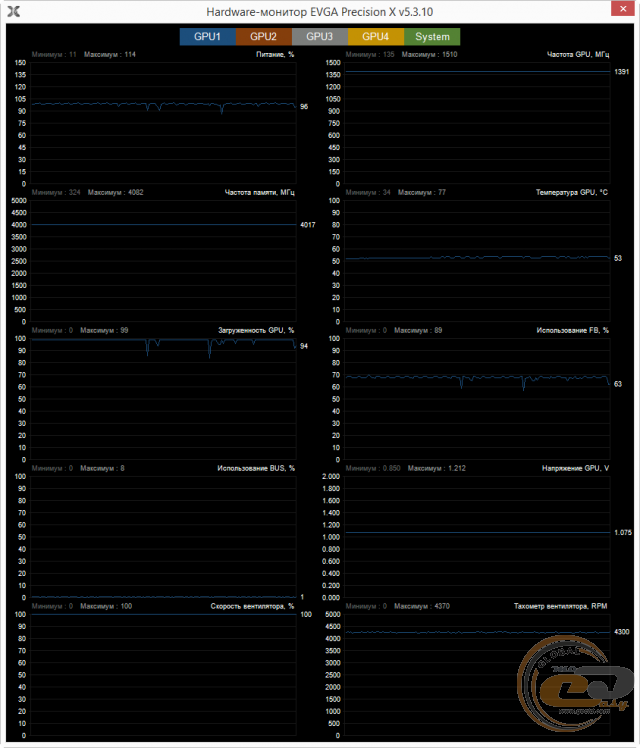

В процессе разгона скорость вращения вентиляторов системы охлаждения была зафиксирована на максимуме, а температура GPU при этом не превышала 53°С. Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:

Тестовый пакет

Стандартные частоты

Разогнанная видеокарта

Прирост производительности, %

Tomb Raider

3840x2160

32,2

35,6

10,6

Alien: Isolation

3840x2160

48,9

53,3

9,0

Futuremark 3DMark v1.4.778, 1920x1080, Fire Strike

Score

10608

11632

9,7

Graphics score

11809

13043

10,4

Combined score

4351

4886

12,3

GRID Autosport

1920x1080

122,7

134,1

9,3

Hitman: Absolution

1920x1080

74,9

83,8

11,9

BioShock Infinite

1920x1080

120

131,8

9,8

LuxMark v2.0

Score

3547

3747

5,6

Battlefield 4

1920x1080

86,7

96,1

10,8

Crysis 3

1920x1080

69,2

72,3

4,5

Средний прирост

9,4

В итоге средний прирост составил 9,4%, что является достаточно хорошим результатом, учитывая наличие еще и заводского разгона.

Программное обеспечение

В комплект поставки видеокарты входит программное обеспечение EVGA PrecisionX 16, которое обладает оригинальным дизайном и обеспечивает хорошие возможности по разгону и мониторингу. Кроме этих функций присутствует также инструментарий для изменения частоты развертки монитора и создания собственной схемы вращения вентиляторов. Удачные параметры оверклокинга можно сохранить в один из десяти профилей для быстрой активации в будущем.

Выводы

По итогам тестирования видеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 продемонстрировала высокие результаты на всех этапах. Она оснащена 4 ГБ видеопамяти, а графический процессор обладает существенным заводским разгоном по сравнению с референсом (1317 против 1178 МГц в динамическом режиме).

Используемая фирменная система охлаждения ACX 2.0 оборудована двумя вентиляторами с диаметром 87 мм. Также в ее состав входят три медные никелированные тепловые трубки и большой радиатор. В итоге она не позволила графическому процессору превысить температуру 74°С в автоматическом режиме работы, оставаясь при этом очень тихой.

Отдельно нужно выделить хороший комплект поставки, в который входят не только все дополнительные адаптеры для подключения питания и дисплеев с устаревшим разъемом D-Sub, но и несколько бонусов в виде большого плаката на стену и наклейки на корпус компьютера.

В итоге видеокарту EVGA GeForce GTX 970 SC GAMING ACX 2.0 можно назвать хорошей «рабочей лошадкой» для сборки игрового ПК. Она легко сможет обеспечить запуск всех современных игр (в некоторых случаях на высоких настройках и при разрешении 4K Ultra HD), оставаясь при этом достаточно тихой даже при максимальной нагрузке.

Достоинства:

  • высокий заводской разгон графического процессора;
  • хороший разгонный потенциал;
  • эффективная система охлаждения ACX 2.0;
  • хороший комплект поставки;
  • достаточно компактные размеры;
  • удобное и эффективное ПО EVGA PrecisionX 16 для мониторинга и разгона.


Автор: Альберт Шаповалов

Выражаем благодарность компании Roma, официальному дистрибьютору продукции EVGA, за предоставленную для тестирования видеокарту.

Выражаем благодарность компаниям ASUS, Cooler Master, Deepcool, Intel, Kingston Technology, Razer, Sea Sonic и Transcend за предоставленное для тестового стенда оборудование.
