Обзор видеокарты GIGABYTE GeForce 9600 GSO 384 МБ

27-06-2008

Сначала небольшой экскурс в историю появления видеокарт на базе GeForce 8800 GS. Для заполнения пустующей ниши видеоадаптеров, которые должны были противостоять натиску ATI Radeon HD 3850, компанией NVIDIA была выпущена «мифическая» видеокарта на базе GeForce 8800 GS, отличавшаяся от адаптеров на основе GeForce 8800 GT «урезанной» шиной памяти, уменьшенным количеством потоковых процессоров и объемом видеопамяти, а также пониженными частотами. Данная видеокарта была выпущена ограниченным тиражом и, даже не смотря на отсутствие мощной рекламной поддержки, сумела найти своих поклонников, одновременно выполнив поставленную задачу – подготовить «плацдарм» для карт на базе GeForce 9600 GT. По мере анонсирования новых продуктов на основе 9-й серии, калифорнийскими маркетологами был предпринят вполне закономерный шаг – пользуясь популярностью графического процессора G92 и руководствуясь необходимостью обновления линейки видеоадаптеров, вместо видеокарты NVIDIA GeForce 8800 GS была выпущена NVIDIA GeForce 9600 GSO. С веб-сайта NVIDIA исчезли все упоминания о чипе GeForce 8800 GS (именно поэтому мы упомянули о ее «мифичности»), зато присутствует информация о «виновнике» нашего обзора – GeForce 9600 GSO.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Для наглядности представим характеристики видеоадаптеров в виде таблицы:



GeForce 9600 GT 512 МБ

GeForce 9600 GSO 384 МБ

GeForce 8800 GS 384 Мб

GeForce 8800 GT 512 МБ

Графический чип

G94-300-A2

G92-150-A2

G92-150-A2

G92-270-A2

Частота ядра, МГц

650

550

550

600

Частота унифицированных процессоров, МГц

1625

1375

1375

1500

Количество универсальных процессоров

64

96

96

112

Количество текстурных блоков / блоков блендинга

32 / 16

48 / 12

48 / 12

56 / 16

Объем памяти, МБ

512

384

384

512

Эффективная частота памяти, МГц

1800 (2*900)

1800 (2*900)

1600 (2*800)

1800 (2*900)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

Разрядность шины памяти, бит

256

192

192

256

Теперь перейдем непосредственно к видеокарте GIGABYTE GeForce 9600 GSO 384 Мб и перечислим её особенности.

Модель

GIGABYTE GV-NX96G384H

Графическое ядро

NVIDIA GeForce 9600 GSO (G92-150)

Конвейера

96 унифицированных потоковых

Поддерживаемые API

DirectX 10.0 (Shader Model 4.0)
OpenGL 2.0

Частота ядра (шейдерного домена), МГц

550 (1375)

Объем (тип) памяти, МБ

384 (GDDR3)

Частота (эффективная) памяти, МГц

1800 (2*900)

Шина памяти

192-разрядная

Стандарт шины

PCI Express 2.0 X16

Максимальное разрешение

До 2560 x 1600 в режиме dual-link DVI
До 2048 х 1536 при 85 Гц по аналоговому VGA
До 1080i через HDTV-out

Выходы

2x DVI-I (2x VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.gigabyte.com.tw/

Все цены на GIGABYTE GV-NX96G384H

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Коробка видеокарты оформлена в традиционном стиле для видеоадаптеров производства GIGABYTE. На упаковке присутствуют упоминания как о кратких технических характеристиках (PCI-E 2.0, Dual-Link DVI, 96 потоковых процессоров и 384 Мб видеопамяти GDDR3), так и о фирменных особенностях данного продукта.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Наклейки говорят о том, что видеокарта выполнена с применением технологии Ultra Durable 2 и о наличии в комплекте поставки утилиты Gamer HUD. Особое внимание уделено использованию для охлаждения видеокарты кулера ZALMAN, выполненного по оригинальному дизайну с использованием двух тепловых трубок.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

На торце коробки указывается модель видеокарты и дополняются уже перечисленные характеристики.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

На тыльной стороне упаковки детально поясняются особенности Ultra Durable 2 (она обеспечивает повышение наджености, стабильности и долголетия) и преимущества использования фирменной утилиты мониторинга и разгона Gamer HUD с кратким описанием её интерфейса.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

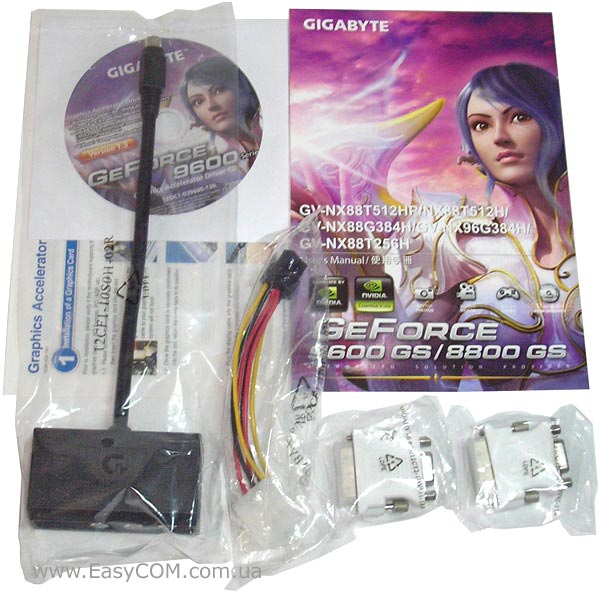

В базовую комплектацию входят все необходимые кабеля и переходники для полноценного использования функционала видеоускорителя. Помимо видеокарты, комплект содержит:

  • Два переходника с DVI на D-Sub;
  • Переходник с Molex на 6-контактный разъем питания видеокарты;
  • GIGABYTE Video Adapter (переходник TV-Out на S-Video, AV-Out, HDTV-Out);
  • Краткую инструкцию по установке;
  • CD-диск с драйверами и утилитой Gamer HUD;
  • Полное руководство по эксплуатации.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Первый взгляд на видеокарту, и нас ожидает приятная неожиданность – видеоадаптер является точной копией GIGABYTE GeForce 8800 GT 512Mb, которую мы тестировали не так давно. Система охлаждения представлена все тем же кулером ZALMAN VF830, который оснащён массивным радиатором с тепловыми трубками.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

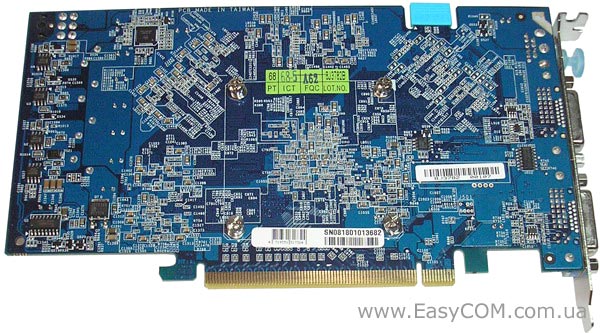

На обороте видеокарты присутствуют наклейки, идентифицирующие адаптер, т.к. одна из них содержит серийный номер платы.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Графический ускоритель получил по наследству от «старшего брата» трёхфазную подсистему питания, что не совсем обычно для подобных карт. Производитель особо подчеркивает использование только высококачественных элементов на печатной плате, что относит адаптер к серии Ultra Durable 2. Для подачи дополнительного питания используется 6-pin разъём PCI-Express.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

На интерфейсной панели адаптера расположены два разъёма DVI и TV-out. Для подключения аналогового монитора необходимо будет воспользоваться переходником DVI->D-Sub из комплекта поставки. В верхней части печатной платы присутствует интерфейс MIO, благодаря которому возможно объединение пары видеокарт в режим SLI.

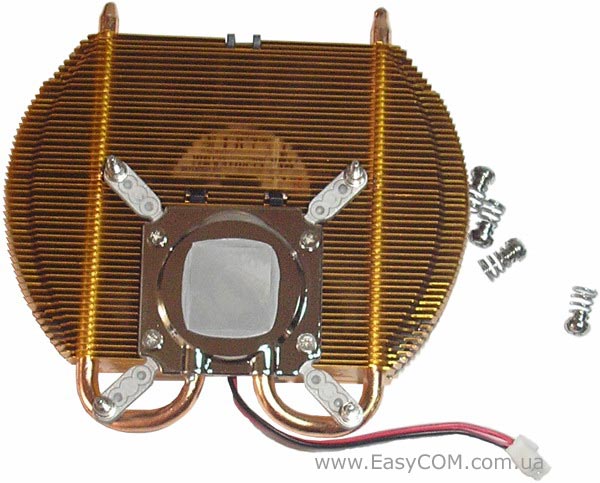

Основание радиатора контактирует с графическим чипом через очень плотный и сухой термоинтерфейс, из-за чего пришлось приложить немало усилий для демонтажа радиатора. А вот плотное расположение рёбер может сказаться на эффективности охлаждения, потому как их высокая плотность будет способствовать быстрому засорению пылью.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

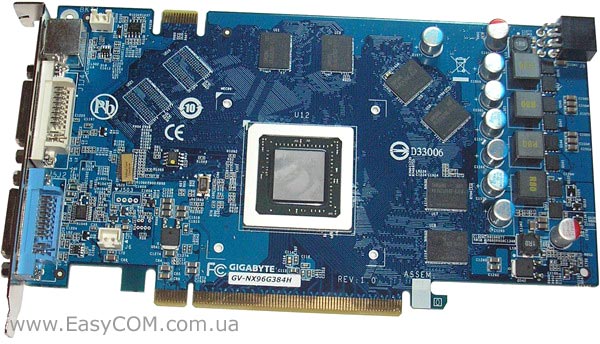

Рассматривая текстолит видеоадаптера, замечаем, что в отличие от GIGABYTE GeForce 8800 GT 512Mb, на нем не распаяны два чипа видеопамяти.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

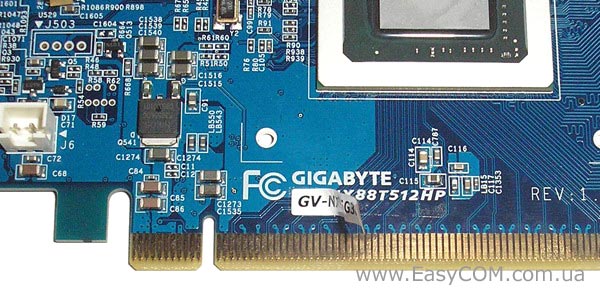

В подтверждение наших подозрений об идентичности печатных плат, под наклейкой с указанием модели адаптера, обнаружилась надпись GV-NX88T512HP – значит, мы не ошиблись. Видимо, инженеры GIGABYTE посчитали необходимым, в дополнение к специально подобранным электрическим компонентам, использовать и более качественную цепь питания от старшей модели видеоадаптера.

GIGABYTE GV-NX96G384H GeForce 9600 GSO

Одной из отличительных особенностей видеоадаптера GIGABYTE GV-NX96G384H является чип Voltage Gear Overdrive, именно он отвечает за изменение напряжения на графическом ядре посредством фирменного программного обеспечения.

Под наклейкой скрывается чип F75111RG, конкретных данных о котором найти не удалось.

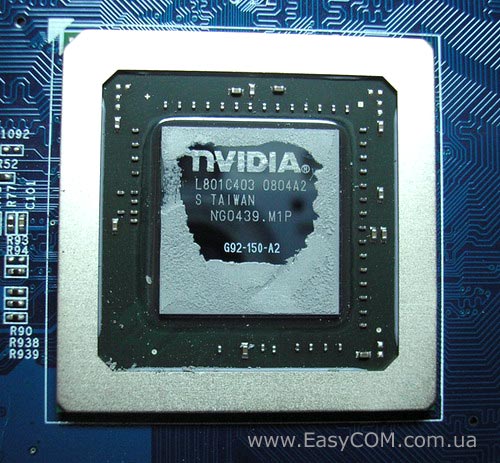

Графический процессор представлен уже знакомым нам по обзору ASUS GeForce 8800 GS 384 Mb все тем же чипом G92-150-A2.

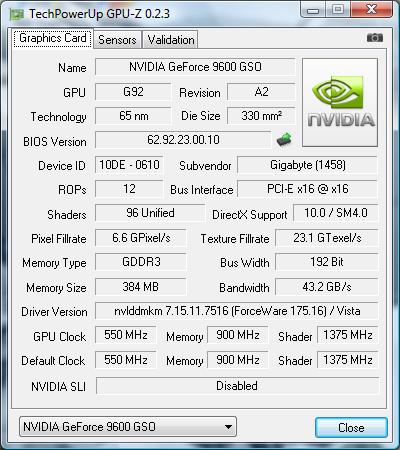

Штатные частоты видеоадаптера составляют 550 МГц для графического процессора, 1375 МГц для шейдерного блока и 900 МГц для чипов памяти. Шина памяти «урезана» до 192 бит.

Фирменная утилита от GIGABYTE позволяет отслеживать температуру графического ядра и загрузку центрального процессора. Если первое – довольно логично, то вот вместо центрального процессора имело бы смысл отображать загруженность того же графического ядра.

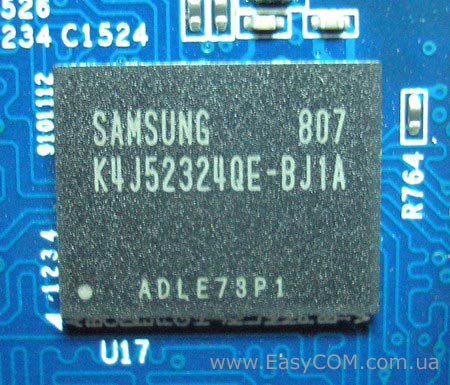

Видеопамять набрана чипами производства Samsung со временем выборки 1,0 нс, что соответствует номинальной рабочей частоте 1000 МГц (эффективных 2000 МГц).

Для оценки эффективности системы охлаждения была использована тестовая утилита FurMark. Работая на штатных частотах, графический процессор прогрелся до 58°С.

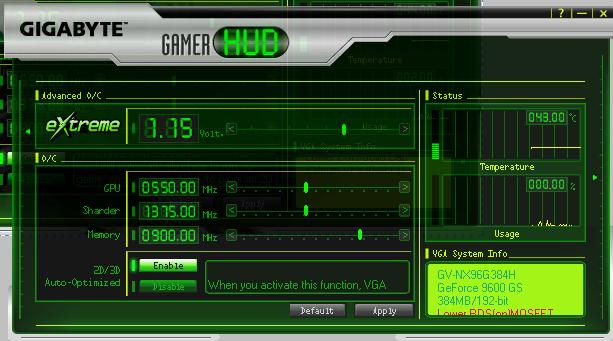

Комплектное программное обеспечение Gamer HUD позволяет изменять напряжение, подаваемое на графический процессор, от 1,05 В до 1,20 В с шагом 0,05 В. Мы решили проверить, сможет ли видеоадаптер работать при пониженном напряжении и на сколько снизится нагрев видеопроцессора.

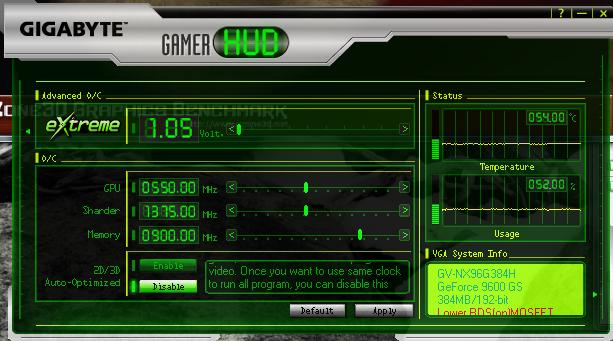

Уменьшение напряжения питания привело к понижению температуры до 54°С, при этом наш видеоадаптер смог пройти все тесты. Разница в 4°С небольшая, но тем не менее сама возможность снижения напряжения и температуры является положительным моментом.

Одним из самых досадных недостатков системы охлаждения, с которым мы уже сталкивались при тестировании вышеупомянутой GIGABYTE GV-NX88T512HP, является отсутствие возможности управления скоростью работы вентилятора, постоянно работающего на 100% оборотов. Это создаёт небольшой акустический дискомфорт.
