::>Видеокарты >2008 > GIGABYTE GV-NX96T512H

Обзор видеокарты GIGABYTE GeForce 9600 GT 512Mb

15-03-2008

Преобладание в сегменте высокопроизводительных решений – это хорошо, но основное количество видеокарт продается в другом сегменте, который так и называется «массовым». Обычно говорят, что эта ниша охватывает диапазон предложений стоимостью от 149 до 249$ и должна предоставлять покупателю нечто альтернативное, не самое производительное, но обеспечивающее по доступной цене приемлемую скорость во всех современных играх. Еще совсем недавно в этой нише достаточно хорошо себя чувствовали видеокарты на GeForce 8600 GTS, возможно и не столь быстрые как того хотелось, являясь лишь малой частью флагмана GeForce 8800 GTX, но во многом превосходящие предложения от AMD в лице ATI Radeon HD 2600 XT. А вот после выпуска конкурентом новых ускорителей серии Radeon HD 3800 и постепенного снижения цен на них, расстановка сил изменилось и потребовалось искать выход, т.е. создавать равные или превосходящие по возможностям предложения.



NVIDIA GeForce 8800 GS 384Mb

NVIDIA GeForce 9600 GT 512Mb

NVIDIA GeForce 8800 GT 512Mb

ATI Radeon HD 3870 512Mb

ATI Radeon HD 3850 256Mb

Ядро

G92-150

G94-300

G92-270

RV670

RV670

Транзисторов, млн.

754

505

754

666

666

Техпроцесс, нм

65

65

65

55

55

Частота ядра, МГц

550

650

600

775

670

Потоковых процессоров

96

64

112

320

320

Частота шейдерного блока, МГц

1375

1625

1500

775

670

Texture Mapping Units (TMU) и/или Texture Filtering (TF)

48

32

56

16

16

Raster Operator units (ROP)

12

16

16

16

16

Частота (тип) памяти, МГц

1600 (GDDR3)

1800 (GDDR3)

1800 (GDDR3)

2250 (GDDR4)

1660 (GDDR3)

Шина памяти, бит

192

256

256

256

256

Пропускная способность памяти, Гб/с

38,4

57,6

57,6

72,0

53,1

Интерфейс

PCIe ver 2.0 x16

PCIe ver 2.0 x16

PCIe ver 2.0 x16

PCIe ver 2.0 x16

PCIe ver 2.0 x16

Поддержка Multi GPU

SLI

SLI

SLI

CrossFire

CrossFire

Выход DVI

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

2 x Dual-Link

Поддержка HDCP

Есть

Есть

Есть

Есть

Есть

Энергопотребление, (до) Вт

≈105

95

110

105

95

Рекомендуемая стоимость, $

149 - 169

170 - 199

~219 - 259

~189 - 229

~149 - 169

Первым шагом в сторону восстановления лидерства в массовом сегменте стал выпуск GeForce 8800 GS, производительность которого мы исследовали совсем недавно. Но этот графический процессор стал только хорошим конкурентом, как по стоимости, так и по возможностям, для Radeon HD 3850. Тягаться с Radeon HD 3870 ему оказалось тяжело, вследствие заметных архитектурных «урезаний», таких как уменьшение числа исполнительных блоков, а главное объема видеопамяти и ширины шины доступа к ней. А с помощью GeForce 8800 GT составлять конкуренцию Radeon HD 3870 оказалось тяжело – 512 Мб версия, конечно, производительнее, но заметно дороже, а 256-мегабайтной версии в тяжелых задачах недостаточно видеопамяти и она проигрывает в них. Именно такое положение дел и стало причиной выпуска нового графического процессора, который должен и по цене и по производительности стать более выгодным вариантом.

Что же такого революционного в G94-300 (D9P по новой системе наименований), что этот графический процессор стал первенцем новой 9-й серии GPU от NVIDIA? Начнем с того, что дальнейшая «обработка» чипа G92 потеряла смысл – отключение еще большего числа исполнительных блоков сделает его еще медленнее при неизменной стоимости производства, а возврат работоспособности деактивированным блокам вернет чипу производительность уровня GeForce 8800 GT при, опять же, его достаточно высокой стоимости. В такой ситуации выход один – сделать новый чип, имеющий исходно меньшее число элементов и, соответственно, меньшею площадь кристалла, что уменьшит себестоимость и энергопотребление, и создаст почву для дальнейшего улучшения архитектуры и повышения рабочих частот. И все бы хорошо, даже есть «ниша имен» для него, можно использовать не занятое GeForce 8700, но тогда появляется одна проблема – новый чип проектируется как конкурент Radeon HD 3870, т.е. он должен быть быстрее GeForce 8800 GS. А это приводит к конфликту моделей в ряду. Выход один – GeForce 9 Series.

Таким образом, GeForce 9600 GT появился не столько благодаря каким-либо революционным архитектурным новшествам, а больше как вынужденный маркетинговый шаг, который предоставляет возможность всем будущим новинкам дать логичные имена, в соответствии с уровнем производительности. Поэтому архитектурно GeForce 9600 GT больше напоминает «майнстрим» предыдущего поколения GeForce 8600 GTS, которому удвоили количество исполнительных блоков, чем «урезанный» GeForce 8800 GT.

g94

Диаграмма G94 (GeForce 9600 Series), iXBT.com

С другой стороны, не только увеличение числа исполнительных блоков отличает графические процессоры GeForce 9-й серии от 8-й. Так, по сравнению с GeForce 8600, в первую очередь, был изменен техпроцесс производства – теперь 65 нм. Кроме того, наконец-то в массовых видеокартах появилась 256-битная шина памяти, что вкупе с 512 Мб видеопамяти будет очень кстати, при запуске современных игр. Но есть изменения и по сравнению с GeForce 8800 GT/GS (NVIDIA G92):

  • В блоке растровых операций (ROP) улучшена технология сжатия цветовой информации, которая теперь стала на 15% эффективнее. Это в некоторой степени делает новую архитектуру производительнее, хотя и совсем на немножко - по различным оценкам не более 5% на равных частотах при равных условиях. По сути, это единственное заметное архитектурное изменение, которое связано с улучшением производительности в узлах GPU.
  • Добавлена «родная» поддержка новейшего интерфейса подключения мониторов DisplayPort. Теперь этот выход можно реализовать без каких-либо дополнительных трансмиттеров, но, вследствие пока редкой распространенности этого интерфейса, большинство видеокарт будут оборудованы привычными Dual-Link DVI-I, а DisplayPort может быть получен с помощью переходника.
  • При объединении нескольких ускорителей GeForce 9600 GT в SLI-конфигурацию, на новых материнских платах с чипсетами NVIDA появится поддержка технологии HybridPower, которая позволит управлять энергопотреблением всей видеосистемы, вплоть до полного отключения неиспользуемых в данным момент видеокарт.
  • К выходу GeForce 9600 GT были внесены изменения и в работу PureVideo HD, но они не аппаратные, а являются доработкой драйверов ForceWare 174.xx, поэтому будут поддерживаться и другими чипами (G84/G92). Появились: двухпоточное декодирование, что может быть полезно при просмотре некоторых дисков Blu-Ray; динамическое изменение контрастности и цветовой насыщенности; возможность без отключения аппаратного ускорения просмотра видео в оконном режиме интерфейса Aero под Windows Vista.

GIGABYTE GV-NX96T512H

Первой видеокартой на GeForce 9600 GT, которая попала к нам на тестирование, оказалось предложение от GIGABYTE под модельным номером GV-NX96T512H. Эта видеокарта ничем кроме наклеек не отличается от референсной, что делает ее очень хорошим вариантом для знакомства с новинкой.

GIGABYTE GeForce 9600GT 512Mb

Для начала приведем краткую характеристику видеокарты:

Модель

GIGABYTE GV-NX96T512H

Графическое ядро

NVIDIA GeForce 9600 GT (G94-300)

Конвейера

64 унифицированных

Поддерживаемые API

DirectX 10.0
OpenGL 2.0

Частота ядра (шейдерного домена), МГц

650 (1625)

Объем (тип) памяти, Мб

512 (GDDR3)

Реальная (эффективная) частота памяти, МГц

900 (1800 DDR)

Шина памяти

256 бит

Стандарт шины

PCI Express 2.0 X16

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (VGA только через переходник)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта производителя видеокарты;
- сайта производителя GPU.

Сайт производителя

http://www.gigabyte.com.tw/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

GIGABYTE GV-NX96T512H

GIGABYTE GV-NX96T512H

Видеокарта GIGABYTE GV-NX96T512H добирается к покупателю в двойной картонной коробке средних размеров. Оформление упаковки сделано в фирменном стиле и достаточно информативным, хотя и без указания многих точных характеристик (правда, этот недочет компенсируется в руководстве пользователя).

GIGABYTE GV-NX96T512H

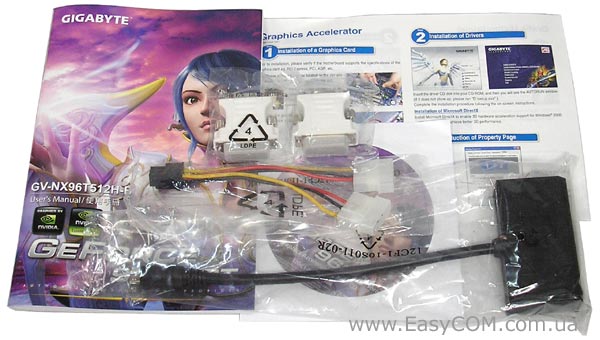

Комплект поставки, можно сказать, включает только самое необходимое:

  • Переходник питания с периферийных разъемов на 6-контактный PCI Express;
  • 2 переходника с VGA на DVI;
  • Объединенный покомпонентный S-Video и HDTV-Out;
  • Руководство пользователя по быстрой установке видеокарты, плюс иллюстрированный постер;
  • CD-диск с драйверами и утилитами.

GIGABYTE GV-NX96T512H

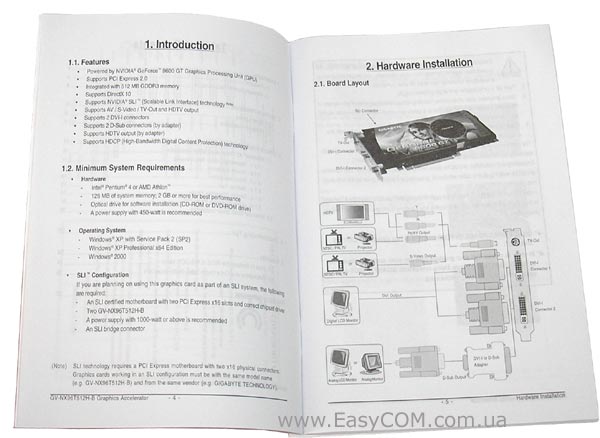

Руководство пользователя оказалось достаточно информативным, хотя и в некоторой степени обобщенным. В нем указаны минимальные системные требования (от 128 Мб оперативной памяти и БП мощностью 450 Вт), назначение выходов видеокарты и телевизионного адаптера, а также даны пояснения по процессу установки видеокарты в корпус и настройки программного обеспечения. Интересно, что для SLI-конфигурации производитель предлагает использовать блок питания от 1000 Вт.

GIGABYTE GV-NX96T512H

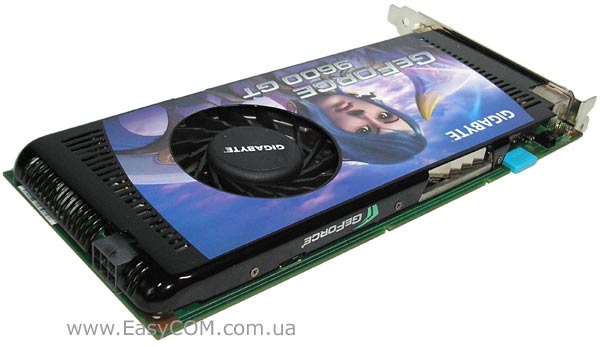

Как уже было отмечено выше, видеокарта имеет полностью эталонный дизайн, что легко определяется по внешнему виду системы охлаждения, которая накрывает всю лицевую часть.

GIGABYTE GV-NX96T512H

Из-под кожуха кулера выглядывает только 6-контактный разъем дополнительного питания, расположенный параллельно плоскости печатной платы. Но, поскольку размеры карты не очень велики, то такое расположения конектора не вызовет проблем, даже в довольно компактных корпусах.

GIGABYTE GV-NX96T512H

GIGABYTE GV-NX96T512H

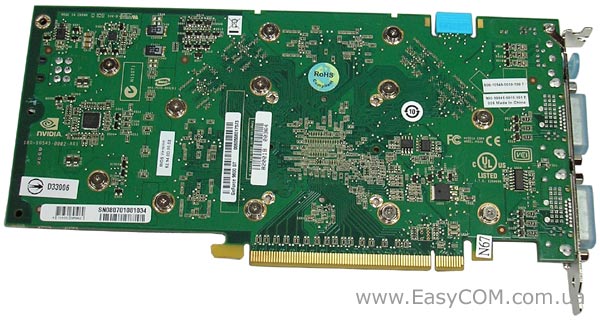

Сама печатная плата полностью заполнена элементами, т.е. на ней реализованы все функции и узлы, которые были изначально заложены. При этом, обращаем внимание, что текстолит не предполагает установку выходов HDMI или DisplayPort, хотя последний является одной из ключевых особенностей серии.

GIGABYTE GV-NX96T512H

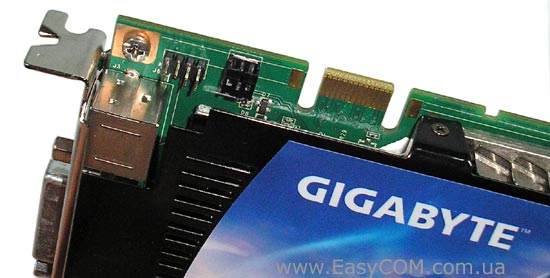

Но через переходники новые интерфейсы должны работать, поскольку в верхней части карты имеется вход SPDIF, который предназначен для добавления многоканального аудио, обработанного звуковой картой, к видеоданным.

GIGABYTE GV-NX96T512H

Остается только озвучить стандартный набор интерфейсных разъемов: два DVI, преобразуемые в VGA, HDMI и DisplayPort при помощи переходников, и один универсальный телевизионный выход, преобразуемый через адаптер в S-Video и покомпонентный HDTV.

GIGABYTE GV-NX96T512H

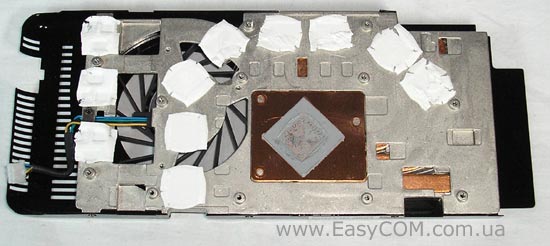

Теперь поговорим о «стоковой» системе охлаждения. Положительными ее свойствами является достаточная эффективность при невысоком уровне шума и относительная компактность, т.к. она занимает всего один слот. Достигается такое объединение свойств благодаря использованию для быстрого отвода энергии трех сплюснутых медных тепловых трубок, а для рассеивания тепла алюминиевого радиатора, который продувается турбиной. Через отверстия за турбиной воздух попадает и на саму печатную плату. Но есть в этой конструкции и недостаток – нагретый воздух остается в корпусе, причем выдувается под видеокарту и очень вероятно будет повторно захвачен для охлаждения. Поэтому даже на номинальных частотах графический процессор разогревался до 68°C, но турбина при этом раскручивалась только на 54%, и кулер продолжал работать тихо.

NVIDIA GeForce 9600 GT (G94-300 D9P)

gpu-z NVIDIA GeForce 9600 GT (G94-300 D9P)

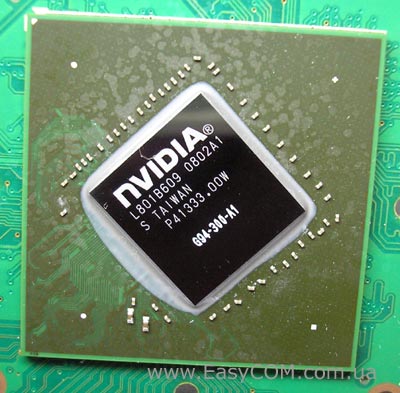

Графический процессор NVIDIA GeForce 9600 GT (G94-300 или D9P) имеет не закрытый теплораспределительной крышкой кристалл, развернутый на 45° относительно подложки, что сделано для упрощения разводки. В своем арсенале этот GPU имеет 64 унифицированных процессора, 32 текстурных блока и 16 блоков ROP. Работает GeForce 9600 GT на частотах 650/1625 МГц для растрового и шейдерного блоков соответственно. Для обмена данными с видеопамятью используется 256-разрядная шина.

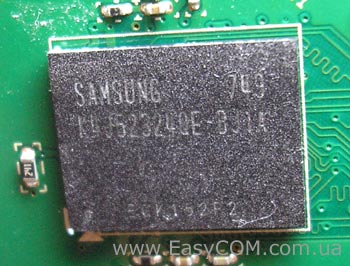

GDDR3 Samsung K4J52324QE-BJ1A

Сама же видеопамять набрана восемью микросхемами GDDR3 Samsung K4J52324QE-BJ1A, которые имеют время отклика 1,0 нс и рассчитаны на работу с эффективной частотой 2000 МГц DDR, но работают на видеокарте чуть медленнее, на рекомендованной частоте 1800 МГц. Таким образом, есть надежда с помощью разгона запустить их на номинальной частоте, а если повезет, то и быстрее.
