Обзор видеокарты GIGABYTE на NVIDIA GeForce 9800GTX 512 МБ

26-06-2008

В недавнем обзоре мы уделили достаточно внимания одному из самых разогнанных продуктов компании GIGABYTE – графическому ускорителю GV-NX88T512HP. Проявив интерес к видеокартам этого производителя, хотелось бы на этом не останавливаться. Сегодняшний обзор мы решили посвятить топовому решению серии eXtreme, а именно видеоадаптеру GIGABYTE GeForce 9800 GTX («GeForce Technology eXtreme»).

Графический процессор NVIDIA GeForce 9800 GTX спроектирован специально для реализации технологии 3-Way SLI, которая позволяет объединить 3 видеокарты в одной системе.

Чип G92 выдался очень удачным, поэтому стал основой множества моделей видеокарт, таких как NVIDIA GeForce 8800 GT, NVIDIA GeForce 8800 GS, NVIDIA GeForce 8800 GTS 512 МБ и даже самой быстрой видеокарты на сегодняшний день NVIDIA GeForce 9800 GX2. Калифорнийский чипмейкер нашёл применение чипу, использовав его и в роли NVIDIA GeForce 9800 GTX.

Краткие характеристики графических адаптеров в сравнении с NVIDIA GeForce 9800 GTX приведены в таблице:



GeForce 9800 GX2 2x512 МБ

GeForce 9800 GTX 512 МБ

GeForce 8800 Ultra 768 МБ

GeForce 8800 GTS 512 МБ

Графический чип

2x G92-450-A2

G92-420-A2

G80-450-A3

G92-400-A2

Частота ядра, МГц

600

675

612

650

Частота унифицированных процессоров, МГц

1512

1688

1500

1625

Количество универсальных процессоров

2x128

128

128

128

Количество текстурных блоков / блоков блендинга

2x64 / 2x16

64 / 16

32 / 24

64 / 16

Объем памяти, МБ

2x512

512

768

512

Эффективная частота памяти, МГц

2000 (2*1000)

2200 (2*1100)

2160 (2*1080)

1940 (2*970)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

Разрядность шины памяти, бит

2x256

256

384

256

Энергопотребление, Вт

до 197

до 156

до 171

до 150

В таблице была упомянута и видеокарта NVIDIA GeForce 8800 Ultra, сердцем которой является чип G80, поскольку он являлась топовым решением прошлой серии видеокарт.

Архитектурно чип G92 в основном отличается от G80 тем, что была применена новая 65 нм технология производства, что сделало его холоднее и дешевле, а также использована 256-битная шина данных.

Поддерживаемые чипом технологии:

  • совместимость с DirectX 10.0 и OpenGL 2.1;
  • NVIDIA Lumenex Engine;
  • NVIDIA Quantum Effects;
  • NVIDIA nView multi-display.

Подогрев интерес к графическому ускорителю, перейдём непосредственно к его обзору, тестированию, сравнению и, естественно, к разгону.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

Производитель

GIGABYTE

Название

GV-NX98X512H-B

Графическое ядро

NVIDIA GeForce 9800 GTX (G92-420-A2)

Конвейера

128 унифицированных потоковых

Поддерживаемые API

DirectX 10.0 (Shader Model 4.0)
OpenGL 2.1

Частота ядра, МГц

675

Объем (тип) памяти, МБ

512 (GDDR3)

Частота (эффективная) памяти, МГц

1100 (2200)

Шина памяти

256-разрядная

Стандарт шины

PCI Express 2.0 x16

Максимальное разрешение

До 2560 x 1600 в режиме dual-link DVI
До 2048 х 1536 при 85 Гц по аналоговому VGA
До 1080i через HDTV-out

Выходы

2x DVI-I (2x VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU

Сайт производителя

http://www.gigabyte.com.tw/

Все цены на GIGABYTE GV-NX98X512H-B

Обращаем внимание, что блоки TMU и ROP работают на базовой частоте GPU равной 675 МГц, а унифицированные шейдерные процессоры на частоте 1688 МГц.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

Как и ожидалось, коробка оказалась большой, подготавливая нас к тому, что размеры её содержимого также будут внушительными. Традиционное стилистическое оформление, применяемое для всех видеокарт 9-й серии от GIGABYTE, как всегда на высоте. В нижней части упаковки акцентируется внимание на поддержке PCI-E 2.0, Dual-Link DVI, HDCP, HDTV, а также указан объём и тип памяти (512 МБ GDDR3).

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

Присутствующая на торце наклейка содержит наименование модели GV-NX98X512H-B, а также снова напоминает нам о характеристиках адаптера:

  • Чип NVIDIA 9800 GTX;
  • PCI-E 2.0;
  • 512 MB GDDR3;
  • 256 bit;
  • DVI-I;
  • HDCP;
  • HDTV.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

Тыльная сторона коробки повторяет уже известную нам информацию об ускорителе, а также содержит краткое описание на русском языке.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

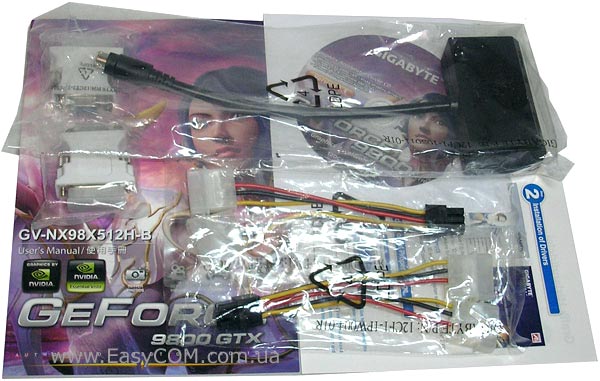

Комплект поставки является абсолютно достаточным для полноценного использования ускорителя и помимо видеоадаптера включает в себя:

  • CD диск с драйверами и утилитами;
  • два переходника с 2-x Molex на 6-pin питание PCI-Express;
  • GIGABYTE Video Adapter (переходник на S-Video, AV-Out, покомпонентный HDTV-Out);
  • руководство пользователя;
  • краткое руководство по установке;
  • два переходника с DVI на VGA.

Для обладателей видеокарт 8-й серии от GIGABYTE уже знакомым является переходник TV-OUT, но для тех, кто сталкивается с ним впервые, может оказаться не лишней расширенная информация о нем из предыдущего обзора GIGABYTE GeForce 8800 GT.

Грамотно составленное руководство пользователя (на английском языке), содержит подробную информацию о системных требованиях, правильности установки и настройки ускорителя, предостережения, а также раздел решения проблем.

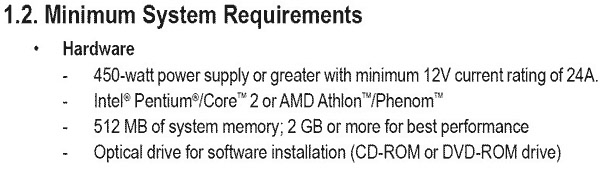

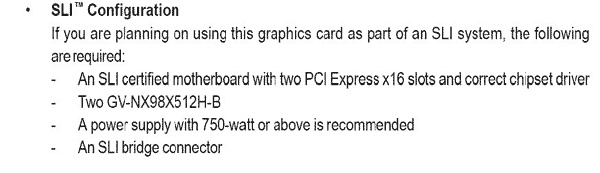

Рекомендованный к использованию блок питания для одиночной видеокарты должен иметь мощность не менее 450 Вт, а при соединении двух графических адаптеров в режиме SLI – не менее 750 Вт. При использовании трёх тестируемых видеокарт, требования к мощности блока питания возрастает до 1000 Вт и более. Однако не стоит забывать, что указанные цифры немного завышены. Это делается с целью перестраховки, на случай использования некачественного блока питания с заведомо завышенными показателями мощности или при использовании большого количества жёстких дисков и мощного процессора.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

Рассматриваемая видеокарта по габаритам схожа с NVIDIA GeForce 9800 GX2. Графическое решение имеет привычную для NVIDIA конструкцию, а система охлаждения занимает соседний слот расширения, при этом в режиме авторегулирования скорости вращения она не очень шумная, но при плохой вентиляции в корпусе «сможет разбудить даже мертвого».

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

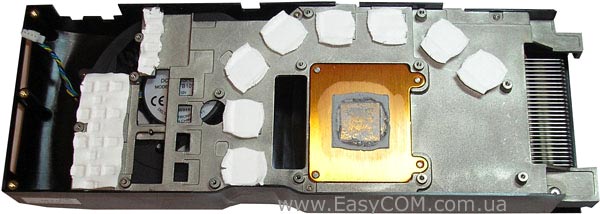

Система охлаждения почти полностью выполнена из алюминия, за исключением площадки для графического чипа и тепловых трубок, которые изготовлены из меди.

Сняв пластиковый кожух системы охлаждения, нашему взору открывается массивный радиатор с тремя тепловыми трубками, припаянными к медной основе. Алюминиевая пластина с медной контактной площадкой для чипа покрывает практически всю печатную плату. Забор воздуха осуществляется кулером через фигурное отверстие в кожухе. Далее воздух прогоняется через весь радиатор и выводится за пределы корпуса.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

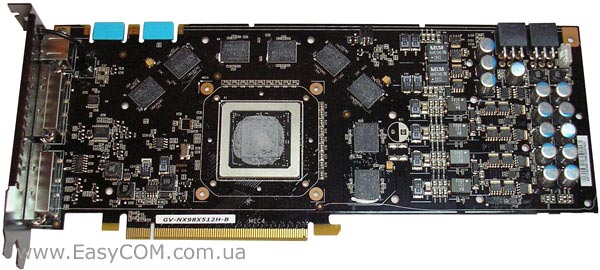

Печатная плата выполнена по референс-дизайну на чёрном текстолите. Благодаря усиленной подсистеме питания размер платы увеличился. В центре расположен графический чип G92, окружённый микросхемами памяти.

На тыльной стороне платы имеется множество наклеек, по которым можно определить наименование видеокарты, серийный номер и версию BIOS.

На всех портах, как и прежде, установлены пластиковые предохранительные колпачки.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

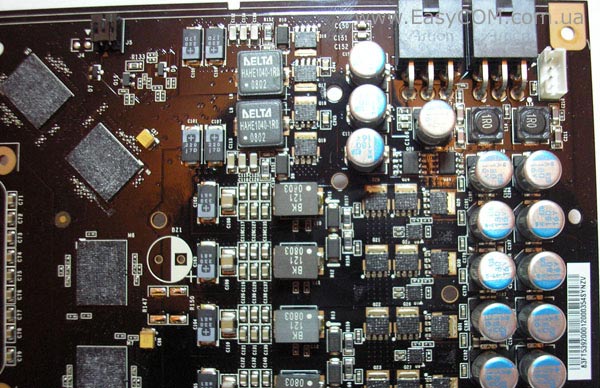

Подсистема питания графического процессора, в отличие от NVIDIA GeForce 8800 GTS, была расширена до четырехфазной. Данные изменения должны сказаться на стабильной работе ускорителя на повышенных частотах.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

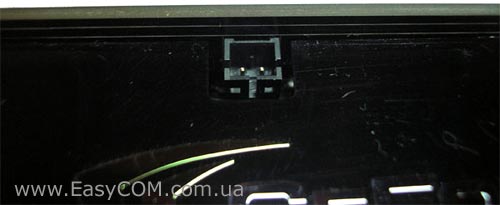

В верхней части видеокарты видим двойной разъём MIO, с помощью которого появляется возможность объединить три видеокарты при помощи специального мостика в трио SLI – 3Way-SLI.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

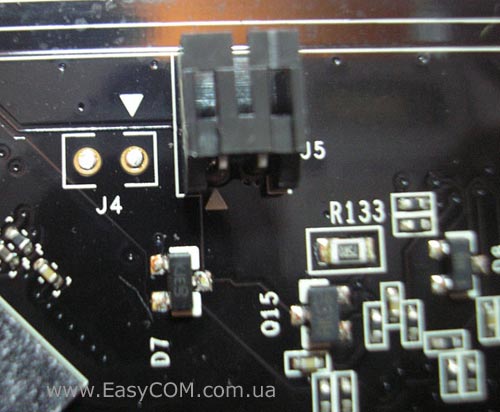

Возле разъёмов питания расположен разъём входа SPDIF, с помощью которого, соединив цифровой выход звуковой карты с видеокартой, реализована возможность вывода звука через HDMI, если воспользоваться специальным переходником.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

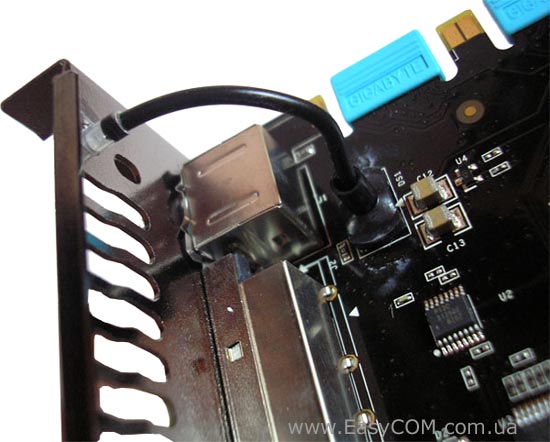

Рядом с разъёмами DVI, возле радиатора и отверстий вывода воздуха, расположен индикатор питания видеокарты, отображающий её статус в данный момент.

GIGABYTE GeForce 9800 GTX GV-NX98X512H-B

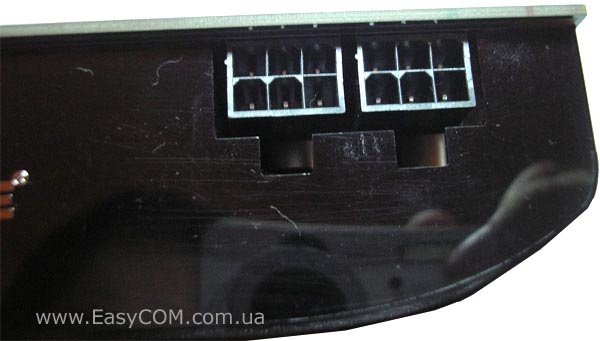

Для обеспечения GeForce 9800GTX питанием, необходимо подключить два 6-пиновых коннектора.

Память графического адаптера состоит из восьми микросхем GDDR3 со временем выборки 0,8 нс производства Samsung, общим объемом 512 МБ. В результате частота работы памяти должна соответствовать 1250 МГц. Память же работает на пониженной частоте, равной 1100 МГц, таким образом получая резерв для разгона. Шина памяти составляет 256 бит, и, при номинальных частотах, ее пропускная способность равняется 70,4 ГБ/с.

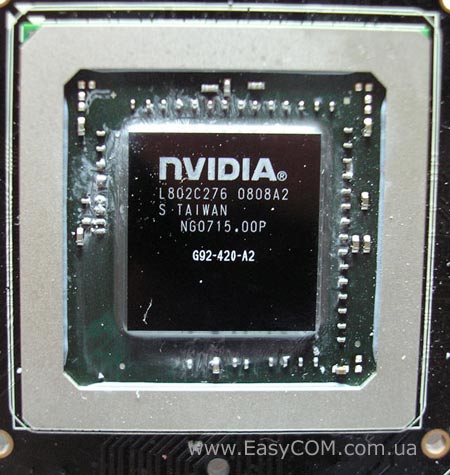

G92-420-A2

NVIDIA GeForce 9800 GTX gpu-z

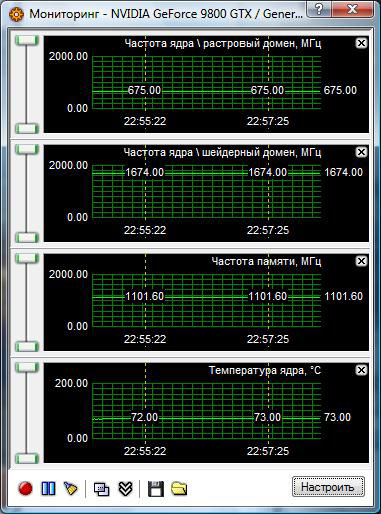

NVIDIA GeForce 9800 GTX rivatuner

Графический процессор G92-420-A2 работает на частотах 675 МГц и 1688 МГц для растровых и шейдерных блоков соответственно. Чип имеет 128 унифицированных потоковых процессоров, 64 текстурных блока и 16 блоков растеризации.

Для NVIDIA GeForce 9800 GTX реализована поддержка HybridPower, технологии, предназначенной для снижения энергопотребления за счёт использования ресурсов встроенного в чипсет материнской платы графического ядра (детальнее об этом читайте в обзоре материнской платы ASUS M3N78-EMH HDMI).
