Обзор и тестирование видеокарты GIGABYTE Radeon HD 4870 X2

Компании AMD-ATI удалось с лёгкостью подстроиться под потребности новых требовательных к видеоподсистеме игр, представив потребителям свои новые графические решения на чипах RV770 PRO/XT, а именно Radeon HD 4850 и Radeon HD 4870.  Последняя стала прямым конкурентом самой мощной видеокарты NVIDIA GeForce GTX 280, которая, все же, немного превосходит по производительности флагмана AMD-ATI, но при этом её цена примерно в 1,5 раза выше. Но последний факт не отпугивал многих желающих получить самую быструю видеокарту.

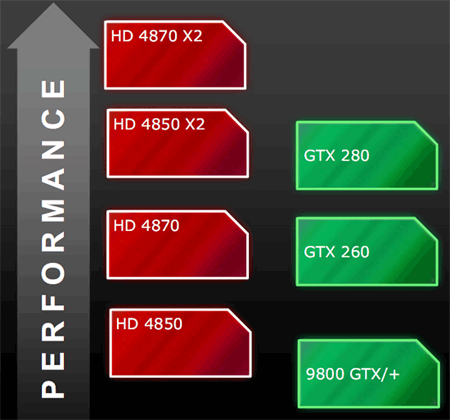

Гонка за лидерство в категории «самое быстрое графическое решение» породила выход на арену нового мощного двухчипового ускорителя AMD-ATI Radeon HD 4870 X2, который и стал, по заверениям разработчиков, самым производительным решением на сегодняшний день.

Иными словами, данный адаптер является новым флагманом видеоускорителей. Поэтому сегодняшний обзор мы решили посвятить именно этой видеокарте для выяснения на сколько же она быстрее конкурентов.

Тестовый образец представлен видеоадаптером AMD-ATI Radeon HD 4870 X2  от GIGABYTE.

Для начала взглянём на таблицу с характеристиками видеочипов:

	Radeon HD 3870 X2	Radeon HD 4870	Radeon HD 4870 X2	GeForce 9800 GTX	GeForce 9800 GTX+
Графический чип	2*RV670	RV770 XT	2*RV770 XT	G92-420-A2	G92-420-B1
Частота ядра, МГц	2*825	750	2*750	675	738
Частота унифицированных процессоров, МГц	2*825	750	2*750	1688	1836
Количество универсальных процессоров	2*640	800	2*800	128	128
Количество текстурных блоков / блоков блендинга	2*32 /2* 32	40 / 16	2*40/2*16	64/ 16	64 / 16
Объем памяти, Мб	1024 (2*512)	512	2048 (2*1024)	512	512
Эффективная частота памяти, МГц	1800 (2*900)	3600 (4*900)	3600 (4*900)	2200 (2*1100)	2200 (2*1100)
Тип памяти	GDDR3	GDDR3	GDDR5	GDDR3	GDDR3
Разрядность шины памяти, бит	2*256	256	2*256	256	256

Теперь ознакомимся с характеристиками тестируемой видеокарты:

Модель	GIGABYTE GV-R487X2-2GH-2B
Графическое ядро	AMD-ATI Radeon HD 4870 (RV770 XT)
Конвейера	800 унифицированных потоковых
Поддерживаемые API	DirectX 10.1 (Shader Model 4.1) OpenGL 2.0
Частота ядра, МГц	750
Объем (тип) памяти, Мб	2048 (GDDR5)
Частота памяти (эффективная), МГц	900 (3600)
Шина памяти, бит	2*256
Стандарт шины	PCI Express X16 2.0
Максимальное разрешение	До 3840x2400 (Dual-link DVI) или 1920x1200 (Single-link DVI) До 1920x1080 (HDMI) До 2048x1536 (VGA)
Выходы	2x DVI-I (2x HDMI/VGA через переходники) TV-Out (HDTV, S-Video и Composite)
Поддержка HDCP	Есть Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC
Драйверы	Свежие драйверы можно скачать с: - сайта поддержки; - сайта производителя GPU.
Сайт производителя	http://www.gigabyte.ru/

Теперь перейдём к обзору видеокарты.

Стиль оформления и размеры упаковки, в которой поставляется видеокарта, свойственны для продуктов GIGABYTE. Не каждый производитель может похвастаться красивой «этикеткой», поэтому благодаря изображению, фирменным цветам и большому размеру коробки, видеоускоритель будет отлично выделяться на полках компьютерных магазинов.

Упаковка хороша и с точки зрения информативности. Сразу обращаем внимание на заверение, что это первая в мире видеокарта ATI с видеопамятью GDDR5. Потом глаз опускается ниже на надпись HD 4870 X2. В описании присутствует одно «но» - немного обманчив указанный объём видеопамяти в 2 ГБ, так как в случае Multi-GPU решений, к которым относится и тестируемый адаптер, трёхмерным приложениям доступна лишь половина от указанного объема памяти, то есть, в нашем случае, 1 ГБ.

Если на лицевой части коробки больше внимания уделяется наименованию адаптера и типу видеопамяти, то на задней части более подробно описаны характеристики и возможности видеокарты. В частности отмечается и то, что ускоритель выполнен по 55 нм технологии, а этим и вправду стоит хвастаться.

Наклейка на торце упаковки содержит название видеоадаптера согласно спецификации, а также краткие его характеристики.

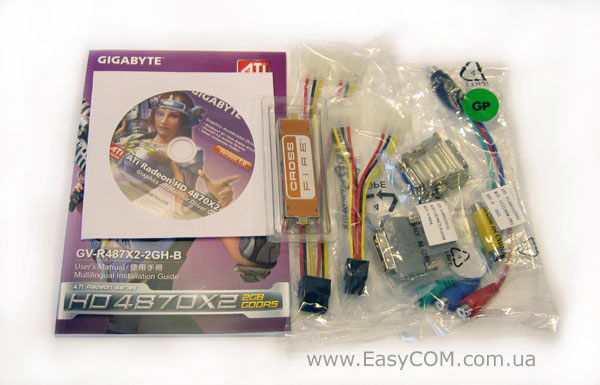

Комплект поставки вполне достаточен:

• Переходник с Molex на 6-контактный разъем питания видеокарты;
• Переходник с Molex на 8-контактный разъем питания видеокарты;
• Переходник с S-Video на компонентный выход;
• Переходник с S-Video на RCA;
• Переходник с DVI на D-Sub;
• Переходник с DVI на HDMI;
• Мостик CrossFire;
• CD-диск с драйверами;
• Инструкция по установке видеокарты.

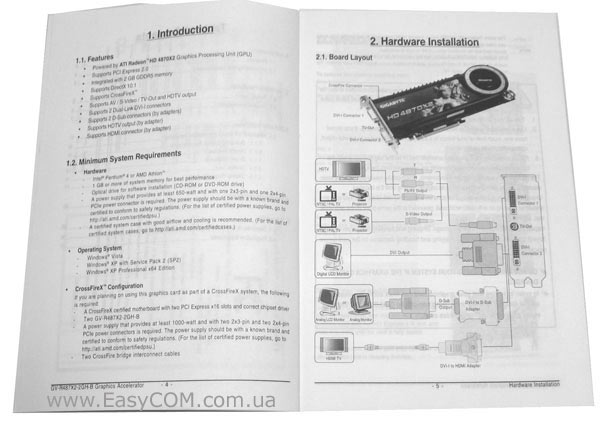

Как мы уже знаем из предыдущих обзоров, компания GIGABYTE славится хорошо подготовленной документацией к своей продукции. Инструкцию к тестируемой видеокарте можно скачать и с официального сайта GIGABYTE. В нем отмечено, что для одиночной видеокарты потребуется блок питания мощностью не менее 650 Вт с одним 2х3 контактным и одним 2х4 контактным разъемами питания, а для пары таких видеокарт требования к блоку питания по мощности возрастают до 800 Вт.

Учитывая то, что при покупке такого мощного видеоадаптера большинство владельцев столкнутся с покупкой более мощного блока питания, советуем Вам ознакомиться со списком рекомендуемых AMD-ATI блоков питания. К тому же, на официальном сайте AMD-ATI представлен и список рекомендуемых корпусов.

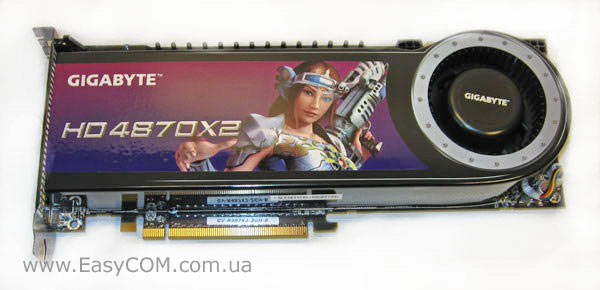

Видеокарта, как и ожидалось, выполнена по «референсному» дизайну. О её принадлежности к продукции GIGABYTE можно судить только по надписи на наклейке.

Вся лицевая часть GIGABYTE HD 4870 X2 закрыта системой охлаждения.

Видеоадаптер имеет довольно внушительные размеры, хотя обладатель этого гиганта вряд ли будет устанавливать его в маленький microATX корпус. Так, например, длина платы составляет 270 мм, но от ускорителя с двумя графическими процессорами меньшего не стоило и ожидать.

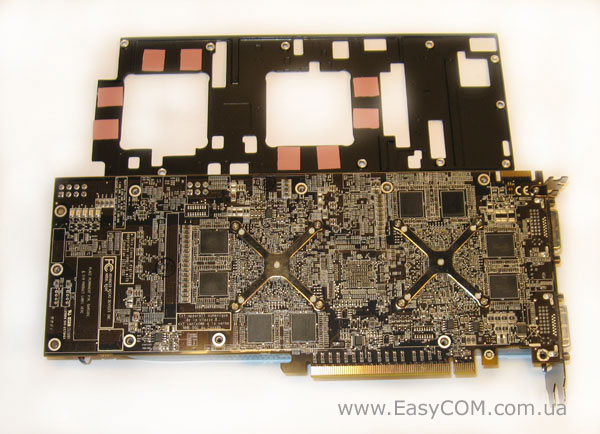

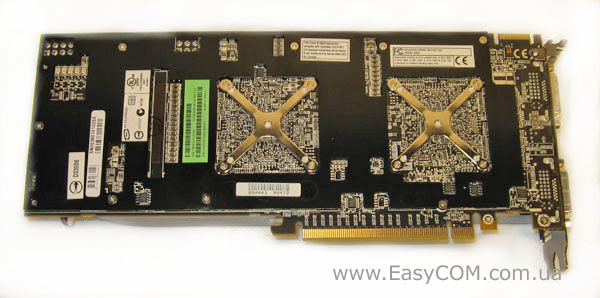

Задняя часть печатной платы прикрыта металлической пластиной, которая предназначена для пассивного охлаждения установленных компонентов, таких, например, как микросхемы памяти.

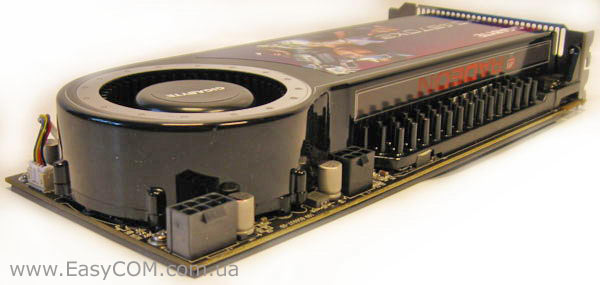

В виду высокого энергопотребления, наличие на плате восьмиконтактного разъема питания (на который, пожалуй, придется основная нагрузка) выглядит оправдано. Адаптеру требуется обязательное подключение именно 8-контактного кабеля PCI Express блока питания к соответствующему разъему, иначе видеокарта не запустится.

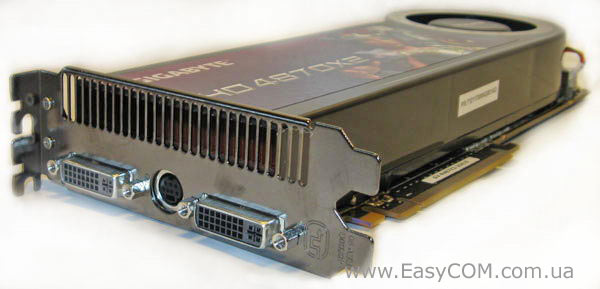

Видеокарта оснащена двумя портами DVI-I (dual-link), а также S-Video выходом. Второй слот отведен под решётку для вывода нагретого воздуха из корпуса системного блока.

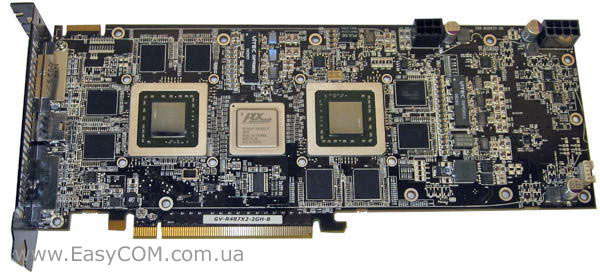

Снять систему охлаждения не представило особого труда. Теперь мы видим печатную плату воочию. Обратим внимание на центральную часть лицевой стороны платы, где расположены два графических процессора и чип-коммутатор (PEX). Оба видеопроцессора повёрнуты верхней частью к коммутатору. Микросхемы памяти установлены попарно по обе стороны от графических процессоров.

Конструкция двухслотовой системы охлаждения не представляет собой сложную систему и не претерпела сильных изменений по сравнению с таковой у ATI Radeon HD 3870 X2. Для сравнения систем охлаждения можно вернуться к обзору MSI Radeon HD 3870 X2 OC.

В основе, как и прежде, два ребристых радиатора, которые непосредственно контактируют с графическими процессорами, только теперь они оба медные. Причем и сами радиаторы немного больше, чем установленные на предыдущем двухчиповом решении. Заметим, что производитель, как и прежде, решил отказаться от тепловых трубок.

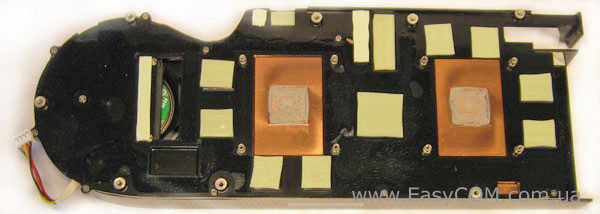

Теперь перейдем к подробностям. Как заднюю, лицевую часть печатной платы покрывает металлическая пластина, контактирующая с чипами памяти и чипом-коммутатором через термоинтерфейс. Верхняя часть металлической пластины выполнена в виде игольчатого радиатора. В самой пластине есть отверстия, в которые устанавливаются медные радиаторы, охлаждающие видеопроцессоры. И всё это скрыто под пластиковым кожухом.

Двухслотовая турбина прогоняет воздух через радиаторы графических чипов, попутно охлаждая металлическую пластину, и выбрасывает его за пределы корпуса через решётку на интерфейсной панели.

Вот мы и убедились, что установленная система охлаждения схожа с применяемой ранее для ATI Radeon HD 3870 X2, которая была довольно тихой и при этом справлялась с возложенной на неё задачей.

Вполне очевидно, что для полноценного охлаждения более производительного ускорителя одним таким кулером придётся пожертвовать «тишиной». К сожалению, наши ожидания оправдались, и шумовые характеристики турбины немного ухудшились по сравнению с AMD-ATI Radeon HD 3870 X2. Тестовый образец потребляет больше мощности и, как следствие, больше нагревается, соответственно вентилятор вращается быстрее и возрастает шум. Несмотря на шумность, в целом система охлаждения справляется с возложенными на нее обязанностями.

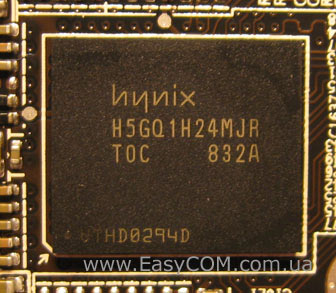

На видеокарте установлено 16 микросхем памяти (по 8 для каждого графического ядра) Hynix H5GQ1H24MJR-T0C стандарта GDDR5, суммарным объёмом 2 ГБ (по 1 ГБ на каждое ядро) со временем отклика равным 1,0 нс. Микросхемы установлены попарно на обеих сторонах печатной платы. Но, как уже упоминалось, ввиду особенностей реализации технологии CrossFire, видеоподсистеме будет доступен только половинный объём памяти, иными словами фактически придётся довольствоваться только 1024 МБ.

Согласно спецификации номинальная тактовая частота для этих микросхем памяти стандарта GDDR5 составляет 1000 МГц, эффективная - 4000 МГц. Видеопамять тестируемого ускорителя работает на частоте 900 МГц (эффективная частота 3600 МГц), что даёт нам запас и для разгона. Вообще, сам переход на микросхемы стандарта GDDR5 позволил значительно увеличить пропускную способность видеопамяти, сохранив «массовую» разрядность шины.

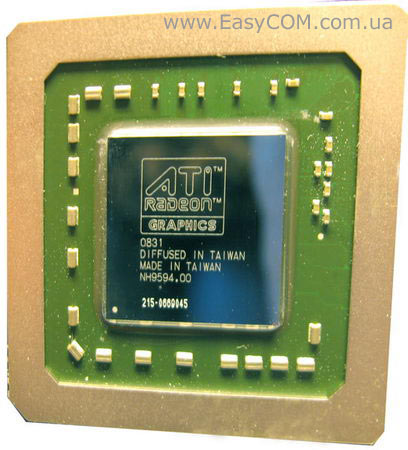

В основе видеокарты два графических процессора RV770 XT, каждый из которых выполнен по 55 нм технологии и состоит из 956 млн. транзисторов. Видеочипы оснащёны 800 унифицированными процессорами, 40 текстурными блоками и 16 блоками растеризации.

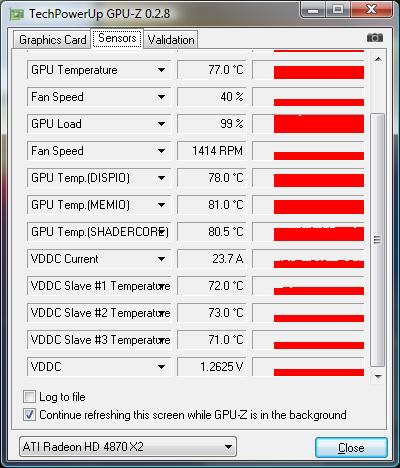

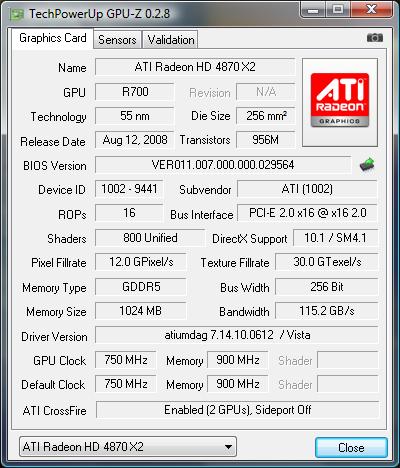

Всё выше сказанное подтверждает утилита GPU-Z. При полной загрузке графического процессора температура ядра составила всего 77 °С при 40% оборотах вентилятора. Это, опять таки, говорит о том, что система охлаждения организована очень грамотно.

В целях экономии электроэнергии и уменьшения шума, у видеокарт Radeon HD 4870 Х2 присутствует разделение частот для различных рабочих режимов (технология PowerPlay). При возрастании нагрузки на видеосистему (3D режим) частоты видеокарты GIGABYTE Radeon HD 4870 X2 2 ГБ увеличиваются до 750/3600 МГц, а в простое снижаются до 507/2000 МГц.

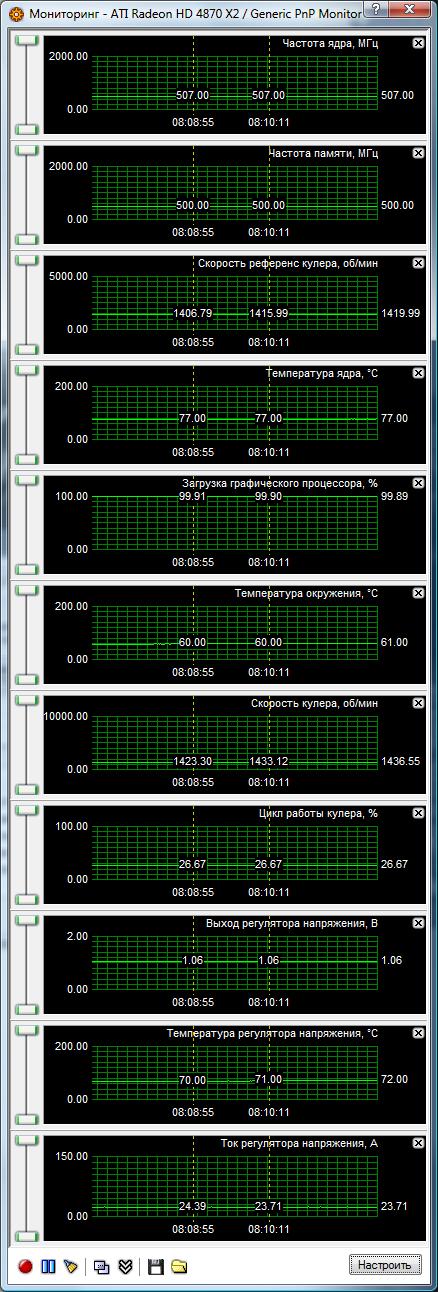

Нами был замечен один нюанс. При максимальной загрузке графического процессора  видеокарта зачастую продолжала работать на частотах 507/2000 МГц для графического ядра и памяти соответственно. Возможно это ошибка мониторинга, а возможно некорректная работа BIOS видеоускорителя. В любом случае, рекомендуем обновлять как ПО, так и BIOS адаптера по мере выхода их новых версий.

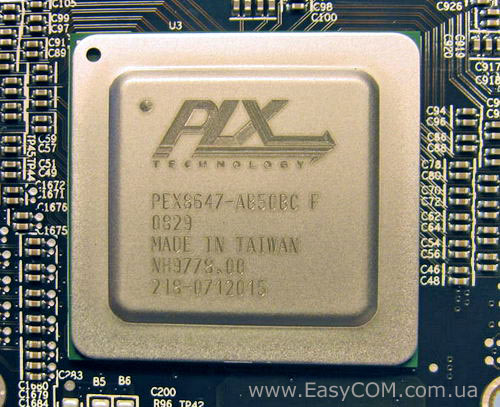

Для организации совместной работы двух графических ядер (внутреннего CrossFireX) используется чип-коммутатор второго поколения PEX8647 от компании PLX Technology.

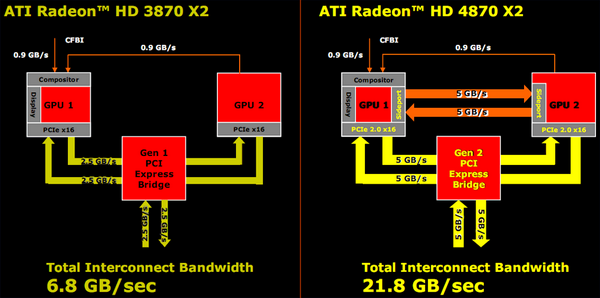

В отличие от чипа, устанавливаемого на адаптерах Radeon HD 3870 X2, новый коммутатор поддерживает шину PCI Express 2.0. Это позволяет увеличить скорость обмена данными между двумя GPU до 5 ГБ/с или в 2 раза по сравнению с Radeon HD 3870 X2. Кроме того, был организован дополнительный канал передачи данных – интерфейс Sideport.

Благодаря этому интерфейсу осуществляется двусторонняя прямая связь между двумя графическими ядрами, со скоростью обмена 5 ГБ/с в каждом направлении. Таким образом, теоретическая общая пропускная способность между двумя видеочипами возросла до 21,8 ГБ/с. Однако в данный момент поддержка Sideport оказалась отключена программно, что не позволило в полной мере оценить весь потенциал видеокарты.
