Обзор и тестирование видеокарты HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

09-04-2015

В данном материале будет представлена видеокарта HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP, созданная на основе графического ядра AMD Pitcairn Pro. Она хоть и относится к предыдущему поколению, но все еще может обеспечить достаточную производительность во многих современных играх. Этому способствует использование 256-битной шины обмена данными и видеопамяти типа GDDR5. Помимо этого, новинка оборудована хорошим набором видеовыходов для подключения нескольких мониторов одновременно.

Внимательный читатель наверняка уже с названия заметил одну любопытную деталь: видеокарта оснащена 1 ГБ памяти, тогда как абсолютное большинство аналогов данной серии используют 2 ГБ. С одной стороны, это уменьшает конечную стоимость. С другой – должно негативно обозначиться на уровне производительности. Сможет ли в таком случае данное устройство тягаться с актуальными конкурентами – проверим на практике.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

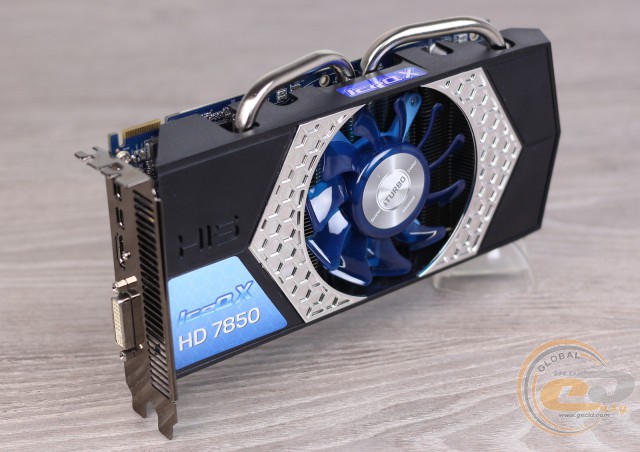

Рассматриваемый графический ускоритель HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP имеет достаточно длинное название, поэтому для удобства мы будем обозначать его более коротко: HIS 7850 IceQ X 1GB GDDR5 или HIS H785QN1G2M.

Спецификация:

Модель

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

Графическое ядро

AMD Pitcairn Pro

Техпроцесс, нм

28

Количество универсальных шейдерных процессоров

1024

Поддержка технологий и API

DirectX 11.1, OpenGL 4.2, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD Vision

Номинальная частота графического ядра, МГц

860

Объем памяти, ГБ

1

Тип памяти

GDDR5

Номинальная / эффективная частота видеопамяти, МГц

1200 / 4800

Ширина шины памяти, бит

256

Тип внутреннего интерфейса

PCI Express 3.0 x16

Интерфейсы вывода изображения

1 х HDMI

2 x Mini DisplayPort

1 х DVI-I

Минимальная мощность блока питания, Вт

500

Размеры (согласно измерениям в нашей тестовой лаборатории), мм

235 x 143 x 42 (232 x 127)

Драйверы

Свежие драйверы можно скачать с сайта компании HIS или сайта производителя GPU

Сайт производителя

HIS

Упаковка и комплектация

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

Видеокарта HIS H785QN1G2M продается в красочной упаковке, знакомой по многим другим графическим ускорителям компании HIS. На ее лицевой стороне имеются отметки о поддержке технологии AMD HD3D. В нижней части расположены пиктограммы, которые сообщают о поддержке разрешения 4K Ultra HD и наличии в комплекте фирменного ПО для мониторинга и разгона (HIS iTurbo).

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

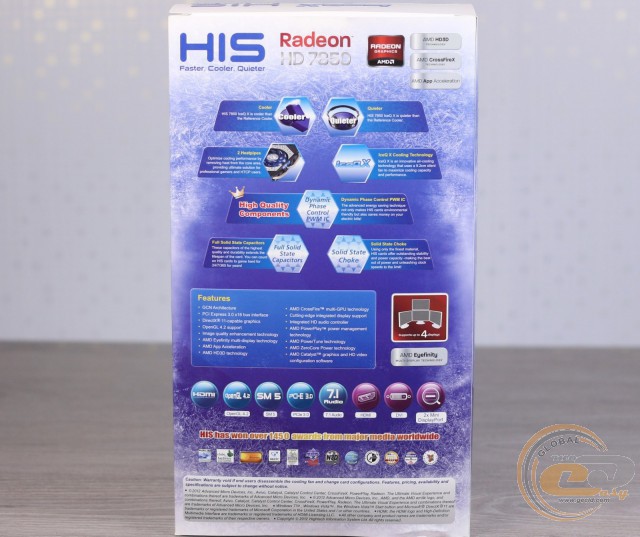

Обратная сторона коробки сообщает более детальное описание ключевых особенностей видеокарты:

  • тихая и эффективная система охлаждения HIS IceQ X;
  • твердотельные конденсаторы обеспечивают стабильную работу графического ускорителя даже при повышенной нагрузке;
  • высококачественные дроссели рассчитаны на существенный разгон GPU и памяти;
  • ШИМ-контроллер с поддержкой функции Dynamic Phase Control позволяет экономить электроэнергию путем отключения незадействованных фаз питания.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

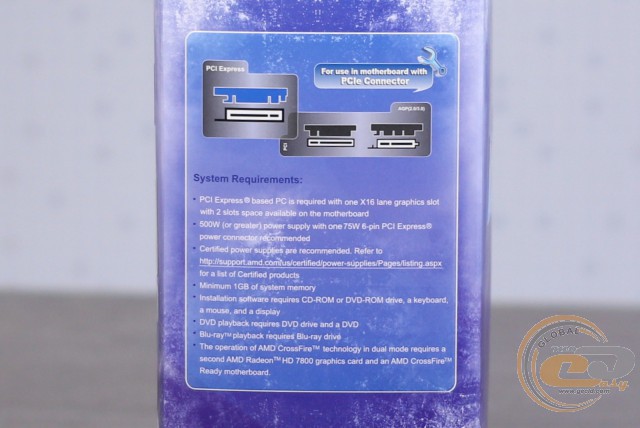

Боковая грань упаковки содержит перечень минимальных системных требований, которых рекомендует придерживаться производитель для работы HIS 7850 IceQ X 1GB GDDR5 в оптимальном режиме. Главным среди них является то, что мощность блока питания должна составлять минимум 500 Вт и в нем крайне желательно присутствие одного 6-контактного разъема PCIe.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

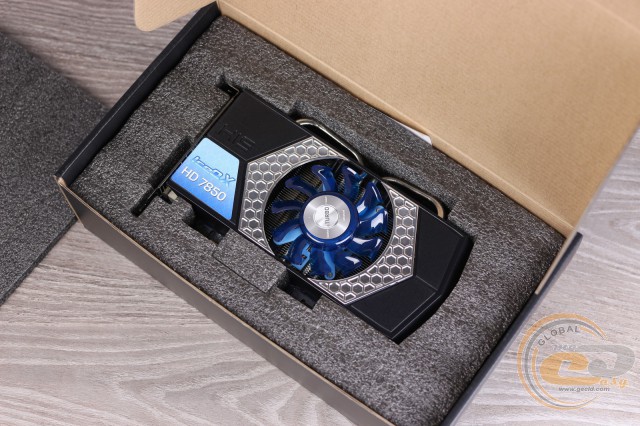

Под верхней декоративной упаковкой имеется еще одна коробка из плотного картона, в которой видеокарта надежно зафиксирована с помощью поролоновой формы. Это позволяет не беспокоиться о повреждении хрупкой электроники при транспортировке.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

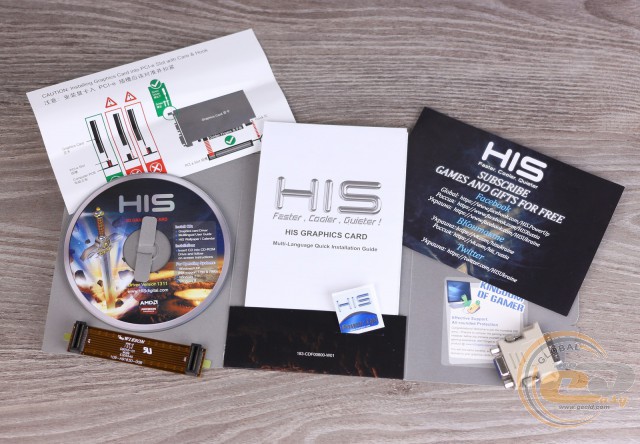

В комплект поставки модели HIS 7850 IceQ X 1GB GDDR5 входят:

  • адаптер Dual-link DVI-I ↔ D-Sub;
  • мостик AMD CrossFireX;
  • диск с программным обеспечением и драйверами;
  • наклейка на корпус компьютера;
  • краткое руководство пользователя;
  • листовка с перечнем адресов компании HIS в различных социальных сетях.

Как видите, в наборе имеются практически все необходимые аксессуары для комфортной работы с графическим ускорителем. Возможно, некоторым пользователям в процессе сборки компьютера понадобится переходник для 6-контактного разъема PCIe, однако большинство источников питания на 500 Вт и выше имеют в своем арсенале не один такой кабель.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

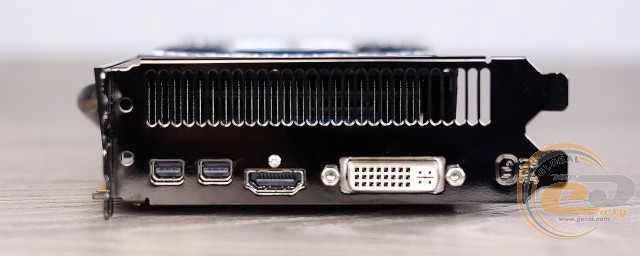

Интерфейсная панель графического адаптера оборудована следующими коннекторами:

  • 2 х Mini DisplayPort;
  • 1 х HDMI;
  • 1 х Dual-link DVI-I.

Данный набор интерфейсов позволит подключить цифровой или аналоговый (с помощью комплектного адаптера Dual-link DVI-I ↔ D-Sub) дисплей.

Поддерживаются следующие разрешения:

  • цифровое − до 4096 x 2160;
  • аналоговое − до 2048 x 1536.

Внешний вид и элементная база

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

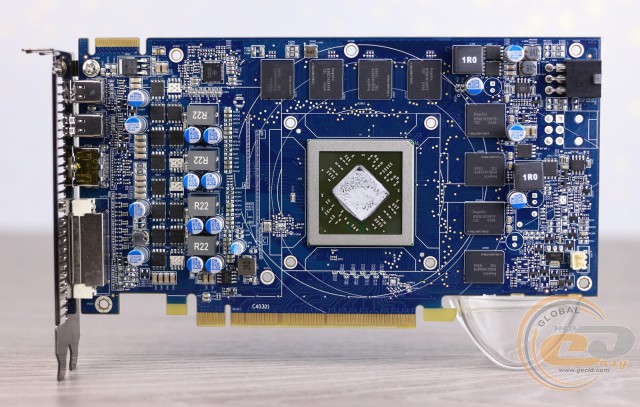

Видеокарта HIS H785QN1G2M построена на текстолите синего цвета высотой 112 мм. В ее центре расположен графический чип, оборудованный защитной рамкой. Такая конструкция позволяет уберечь его от повреждений при установке и демонтаже системы охлаждения.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

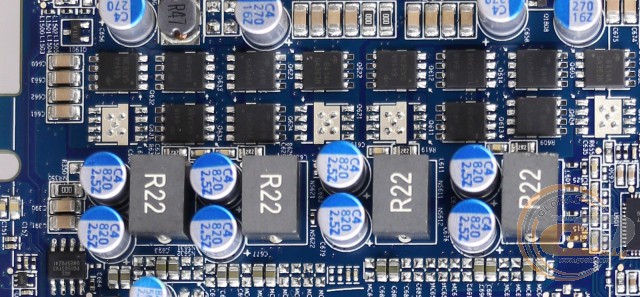

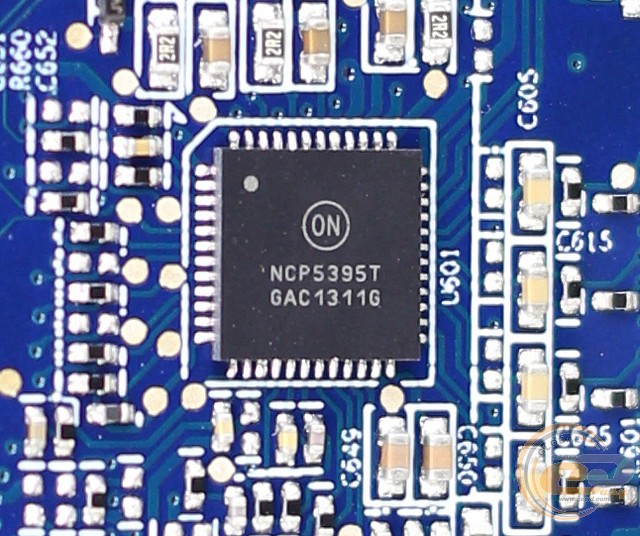

Подсистема питания GPU выполнена по 4-фазной схеме. Как уже упоминалось ранее, в ее цепях используются надежные твердотельные конденсаторы и дроссели. Контроллером выступает микросхема ON Semiconductor NCP5395T. Она поддерживает функцию управления энергопотреблением и может контролировать четыре фазы одновременно.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

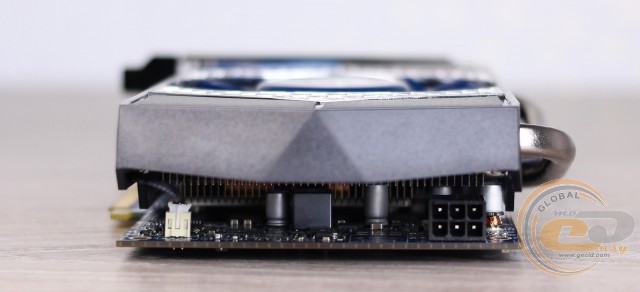

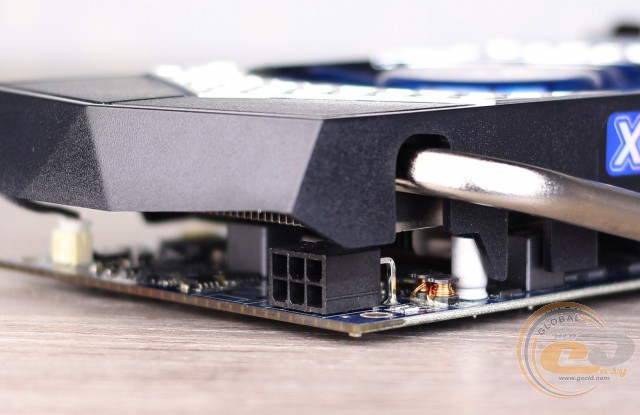

Помимо слота PCI Express 3.0 x16, для подачи питания используется один дополнительный 6-контактный разъем PCIe. Его подключение и отсоединение слегка затрудняет находящийся рядом пластиковый кожух системы охлаждения.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

Рядом с интерфейсной панелью имеется коннектор для мостика AMD CrossFireX (входит в комплект поставки), что позволяет объединить две аналогичные видеокарты для совместного вычисления графики.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

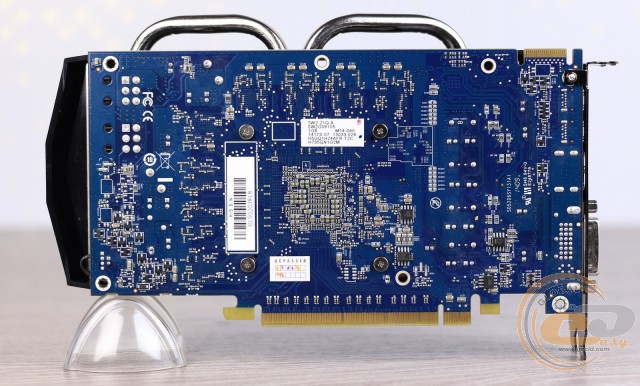

На обратной стороне печатной платы находятся несколько наклеек с технической информацией и часть компонентов подсистемы питания.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

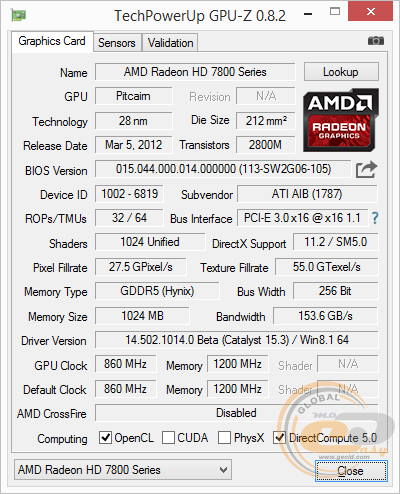

Видеокарта HIS 7850 IceQ X 1GB GDDR5 основана на графическом чипе AMD Pitcairn Pro, который произведен по 28-нм техпроцессу. Он состоит из 1024 универсальных шейдерных конвейеров, 64 текстурных блоков и 32 блоков растеризации. Номинальная частота работы GPU составляет 860 МГц.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

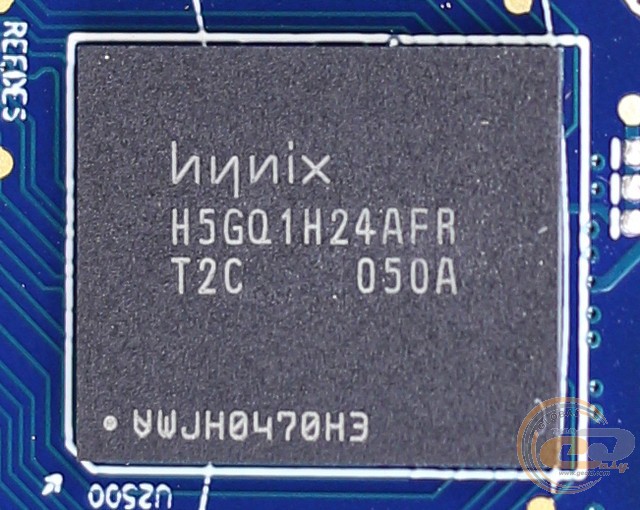

Память видеокарты набрана с помощью 8-ми чипов SK Hynix H5GQ1H24AFR емкостью 128 МБ каждый (общий объем составляет 1 ГБ). Эффективная рабочая частота памяти находится на уровне 4800 МГц, а обмен данными с графическим чипом осуществляется через 256-битную шину, пропускная способность которой равняется 153,6 ГБ/с.

Система охлаждения

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

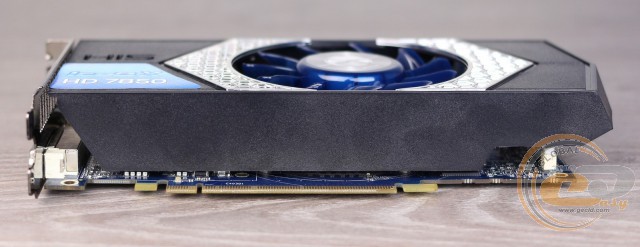

Модель HIS H785QN1G2M оборудована двухслотовой системой охлаждения HIS IceQ X. Вместе с установленной СО ее длина составляет 232 мм, а высота – 127 мм (согласно измерениям в нашей тестовой лаборатории). Сверху она прикрыта пластиковым кожухом, который выполняет функцию направления воздушных потоков.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

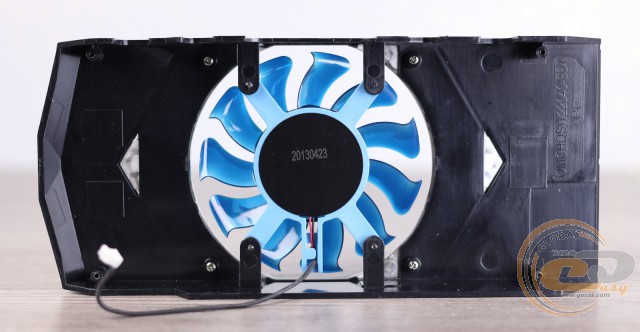

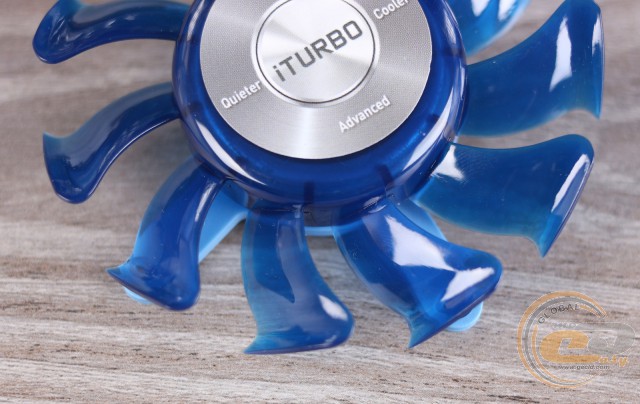

Установленный вентилятор изготовлен из синего полупрозрачного пластика и обладает оригинальной формой лопастей. Его диаметр составляет 86 мм.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

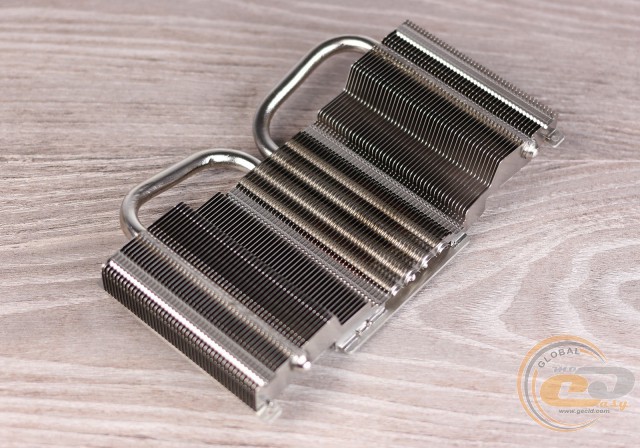

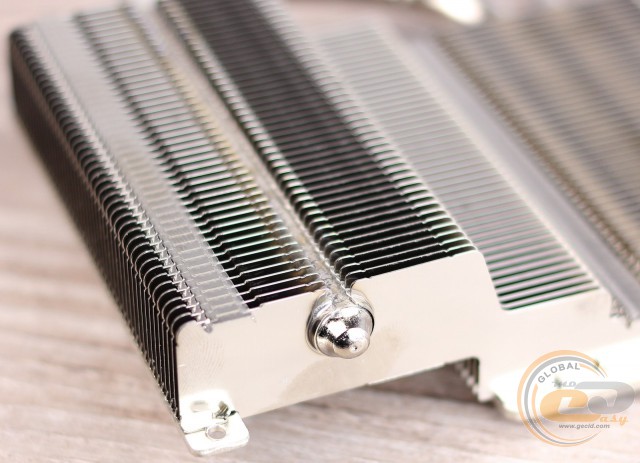

Отвод излишков тепла выполняет достаточно большой радиатор с никелированными ребрами. В процессе теплообмена участвуют две медные никелированные тепловые трубки диаметром 8 мм каждая.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

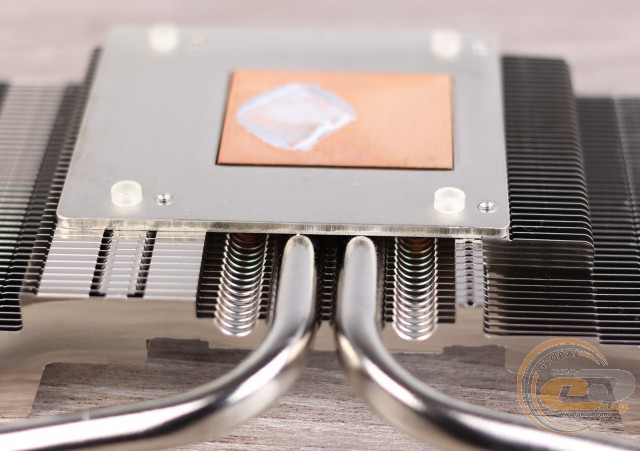

Непосредственно с графическим ядром контактирует специальное медное основание. Сами тепловые трубки надежно припаяны как к этому основанию, так и к ребрам радиатора.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

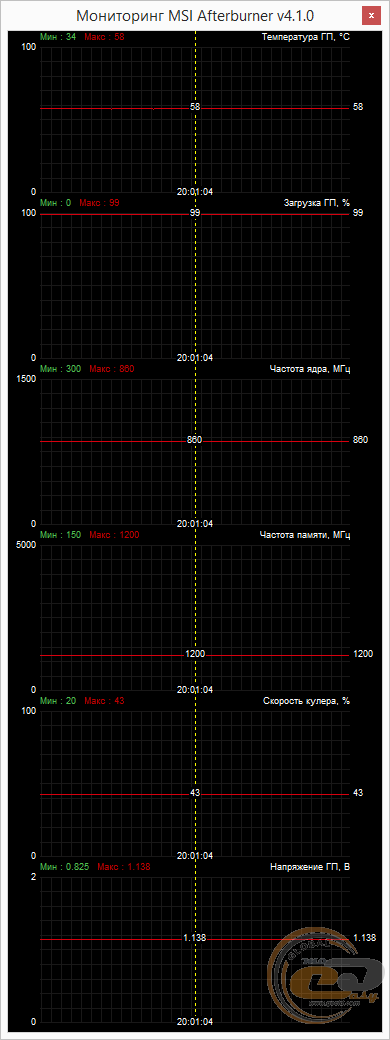

При автоматической скорости вращения лопастей вентилятора (43% от максимума или 2330 об/мин), в режиме максимальной нагрузки, температура графического ядра не превышала 58°С, что является очень хорошим показателем. Уровень создаваемого шума можно было охарактеризовать как средний, достаточно комфортный для продолжительной работы за компьютером.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

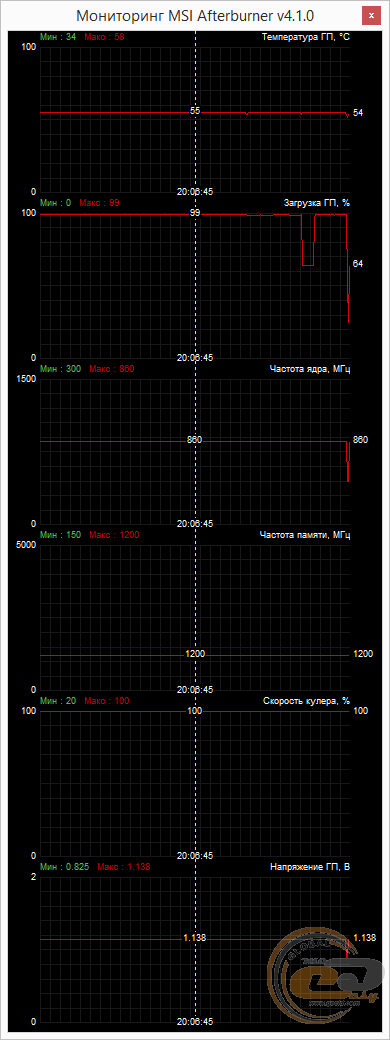

После ручной установки скорости вращения кулера на максимум (3600 об/мин), температура GPU снизилась еще больше – до 54°С. Шум системы охлаждения поднялся выше среднего уровня и стал не очень комфортным для длительного использования. Такой режим может быть полезным только при запуске стресс-тестов или выполнении оверклокинга.

HIS 7850 IceQ X 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (H785QN1G2M)

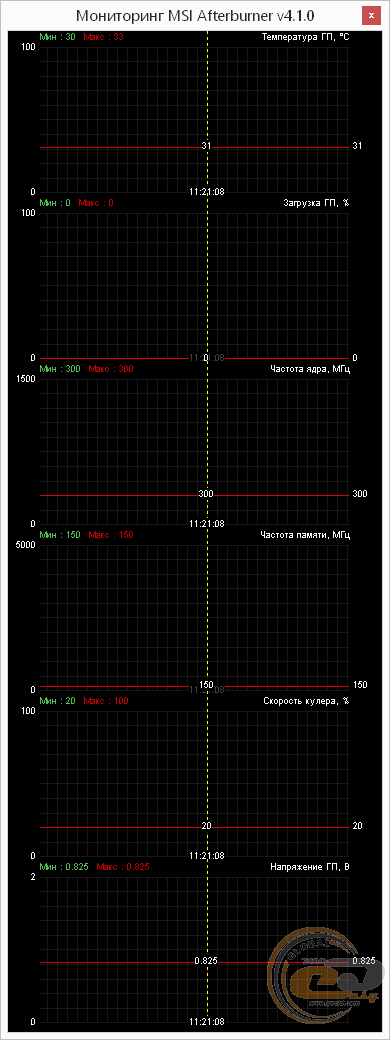

В простое температура GPU опустилась до 31°С. В таком режиме кулер работал тихо (1400 об/мин) и практически не выделялся на фоне других компонентов.

Общее впечатление от работы системы охлаждения видеокарты HIS H785QN1G2M осталось положительным. Она хорошо справилась со своими непосредственными задачами как при нормальной (игровой) нагрузке, так и при выполнении нагрузочных тестов.

Тестирование
