Обзор видеокарты INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA: максимум охлаждения
26-02-2020
Спустя несколько лет единоличного доминирования компании NVIDIA на рынке видеокарт, AMD опять включилась в борьбу летом 2019 года с анонсом моделей на кардинально новой микроархитектуре RDNA. Первыми ласточками стали AMD Radeon RX 5700 и RX 5700 XT, появление которых ознаменовало переход на 7-нм техпроцесс и интерфейс PCI Express 4.0. Со временем линейка расширилась в сторону более доступных решений. По слухам, анонс производительных моделей с микроархитектурой RDNA 2 может состояться в марте.

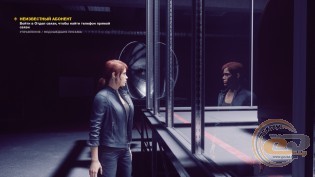

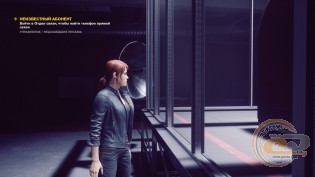

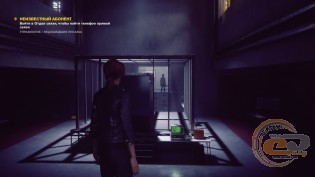

Control без RTX и с RTX
Второе поколение RDNA представляет интерес не только для ПК-геймеров, ведь именно она используется в основе консолей нового поколения и принесет трассировку лучей в реальном времени.

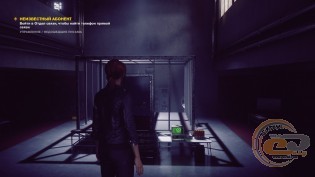

Control без RTX и с RTX
Пока же эта технология остается прерогативой видеокарт NVIDIA. Именно на нее делался основной упор во время анонса 12-нм микроархитектуры NVIDIA Turing, в которой появились ядра Tensor и RT. И пока фанаты AMD томятся в ожидании поддержки Ray Tracing в новых видеокартах, обладатели решений от NVIDIA уже с лета 2018 года наслаждаются ее преимуществами и повышенным реализмом игрового мира.
Пожалуй, самой интересной моделью по соотношению цены и производительности для желающих ознакомиться с трассировкой лучей является NVIDIA GeForce RTX 2060 SUPER. Ее вычислительной мощности достаточно для комфортного игрового процесса в разрешении Full HD. Но несмотря на наличие отдельных компонентов для трассировки лучей в составе GPU, это все еще очень ресурсоемкая задача, требующая огромного количества вычислений в реальном времени.
Сегодня же мы познакомим вас с любопытной модификацией RTX 2060 SUPER в исполнении INNO3D. Модель INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA бросается в глаза массивной и эффективной системой охлаждения. Но это лишь вершина айсберга. Подробнее о ней читайте далее, а пока взглянем на ее характеристики.
Спецификация
|
Модель |
INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA (C206S3-08D6X-1731VA17) |
|
GPU |
NVIDIA TU106-410 |
|
Микроархитектура |
NVIDIA Turing |
|
Техпроцесс, нм |
12 |
|
Количество ядер CUDA |
2176 |
|
Количество текстурных блоков |
136 |
|
Количество растровых блоков |
64 |
|
Количество тензорных ядер |
272 |
|
Количество ядер RT |
34 |
|
Базовая / динамическая частота GPU, МГц |
1470 / 1695 |
|
Эффективная частота памяти, МГц |
14000 |
|
Объем памяти, ГБ |
8 |
|
Тип памяти |
GDDR6 |
|
Ширина шины памяти, бит |
256 |
|
Пропускная способность памяти, ГБ/с |
448 |
|
Тип шины |
PCI Express 3.0 x16 |
|
Интерфейсы вывода изображения |
1 x HDMI 2.0b |
|
Минимальная мощность блока питания, Вт |
550 |
|
Дополнительные разъемы питания PCIe |
1 х 8-контактный 1 x 6-контактный |
|
Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм |
300 x 140 (310 х 135 x 58) |
|
Драйверы |
Свежие драйверы можно скачать с сайта компании INNO3D или сайта производителя GPU |
|
Сайт производителя |
Упаковка и комплектация

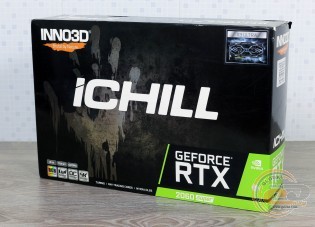

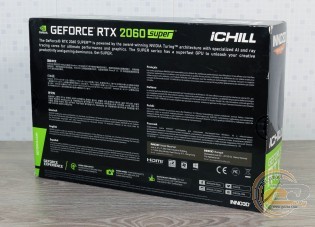

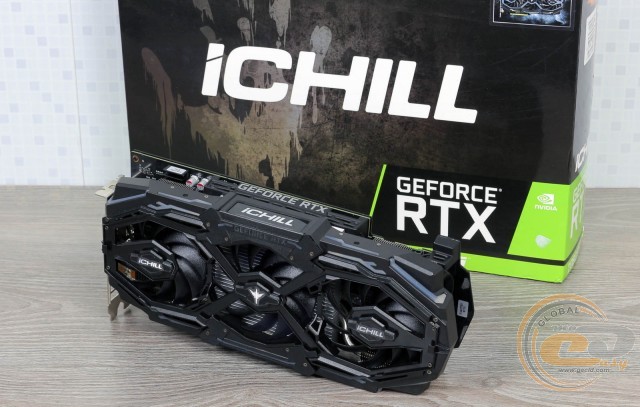

Видеокарта поставляется в крупной коробке, выполненной из плотного картона. Он украшен цветной полиграфией в темных тонах. Упаковка получила лаконичное оформление. На ее сторонах указаны некоторые особенности, но подробные технические характеристики придется искать в интернете.

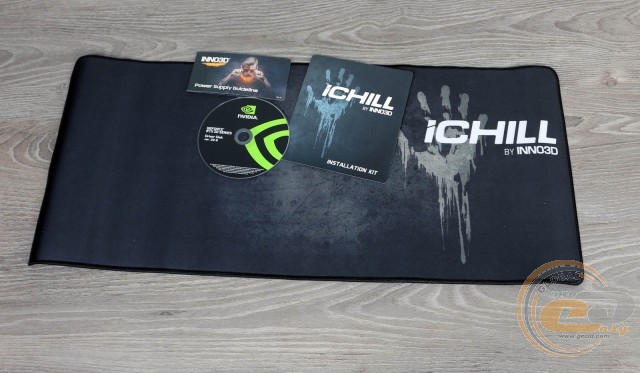

В комплекте поставки мы обнаружили стандартную документацию, диск с ПО, а также большой и качественный коврик для мышки.
Внешний вид

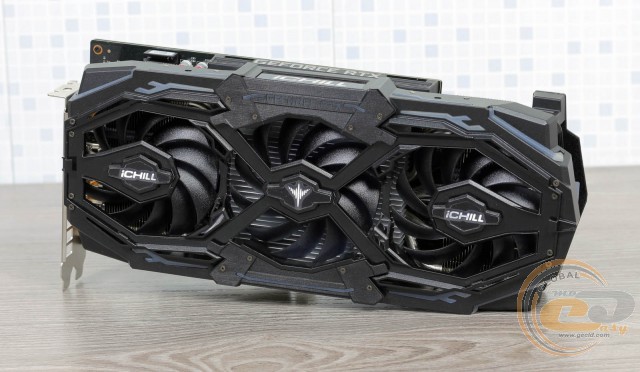

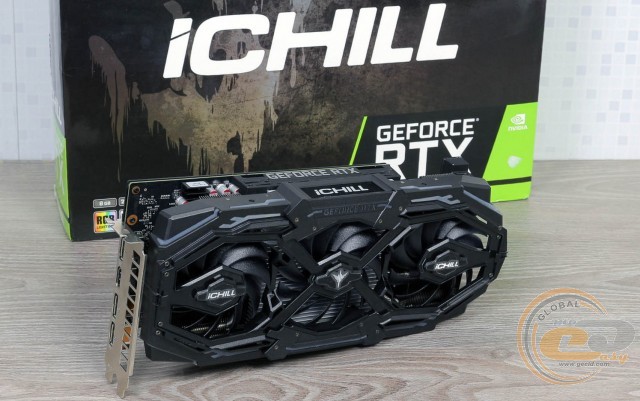

Видеокарты INNO3D – это редкие гости в нашей тестовой лаборатории. Тем интереснее взглянуть на подход производителя к разработке дизайна своих продуктов. INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA получила массивный и брутальный черный пластиковый кожух, собранный при помощи 16 небольших металлических винтов. Благодаря ему она выглядит очень внушительно, агрессивно и привлекательно.

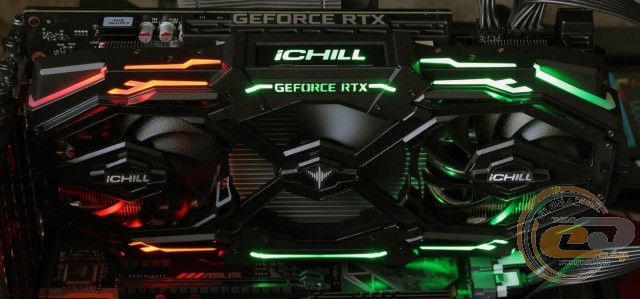

Конечно же, флагманская версия не могла обойтись без LED-подсветки. Она гармонично дополняет дизайн, внося в него необходимые яркие нотки. Любителям иллюминации внутри системного блока INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA однозначно придется по душе.

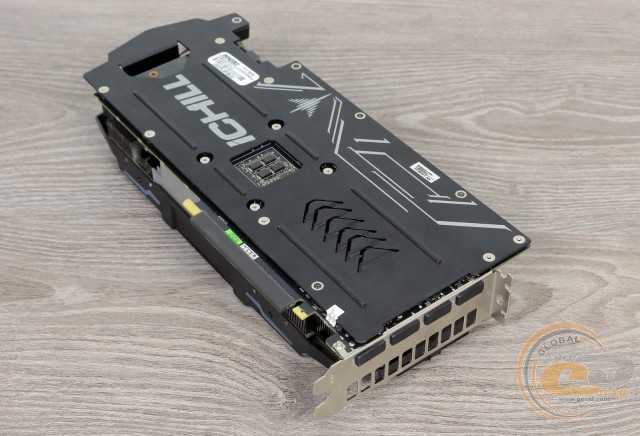

Обратная сторона печатной платы защищена металлической опорной пластиной, которая повышает жесткость конструкции и отводит излишки тепла.

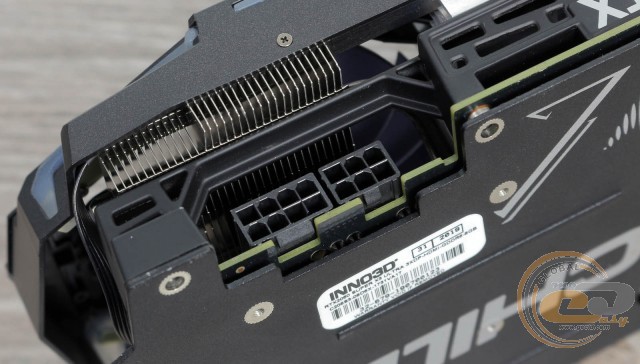

Помимо слота PCI Express х16, питание видеокарты обеспечивает пара дополнительных разъемов PCIe: по одному 6- и 8-контактному. Кулер не затрудняет отключение кабелей питания благодаря грамотному расположению защелок разъемов.

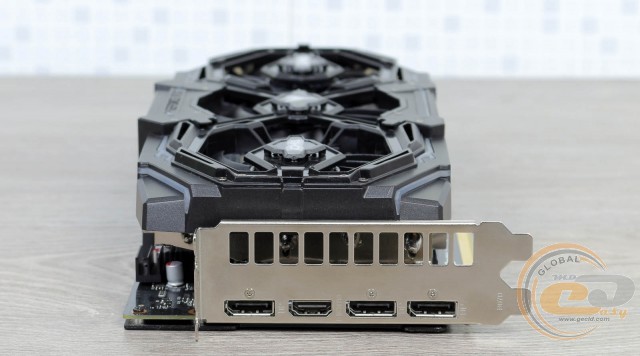

Для вывода изображения используется модифицированный набор интерфейсов:
- 1 х HDMI 2.0b;
- 3 х DisplayPort 1.4.
Максимальное разрешение составляет 7680 х 4320. NVIDIA рекомендует использовать по одному HDMI, DisplayPort и DVI.

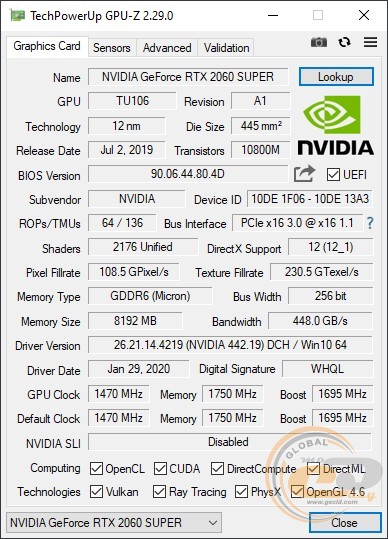

В основе видеоускорителя лежит 12-нм GPU NVIDIA TU106-410. Базовая его частота составляет 1470 МГц, а динамическая достигает 1695 МГц, что на 2,7% выше эталонного показателя 1650 МГц.
Видеопамять набрана из GDDR6-микросхем компании Micron общим объемом 8 ГБ. Они работают на эталонной эффективной частоте 14000 МГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 448 ГБ информации за секунду.
Система охлаждения

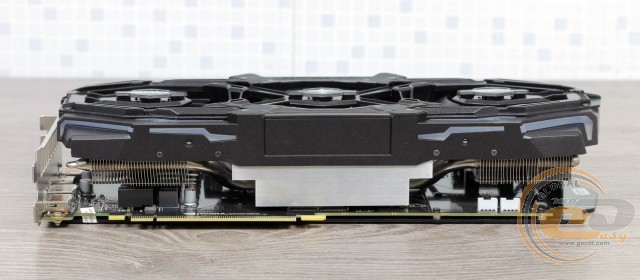

Видеокарта INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA с установленной системой охлаждения занимает три слота расширения и имеет общую длину 300 мм согласно официальному сайту.

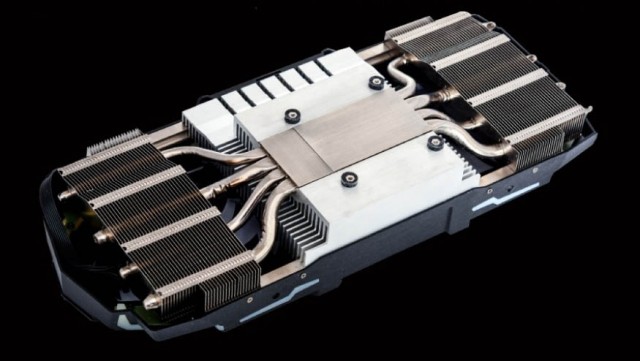

Кулер состоит из любопытного трехсекционного радиатора, который включает в себя одну цельнометаллическую алюминиевую секцию с продольным оребрением и пару секций из поперечно расположенных пластин. Вся конструкция соединена между собой четырьмя медными тепловыми трубками диаметром 6 и 8 мм. Они контактируют с поверхностью GPU посредством медного основания. При этом все медные элементы конструкции покрыты слоем никеля.

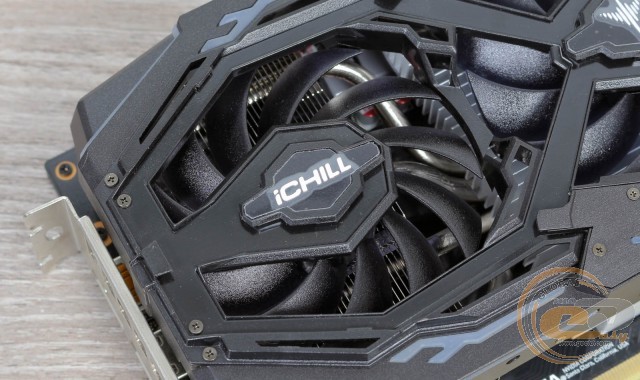

Активный обдув радиатора осуществляют три 86-мм вентилятора. В их основе находятся японские подшипники HerculeZ Bearing с повышенной надежностью.

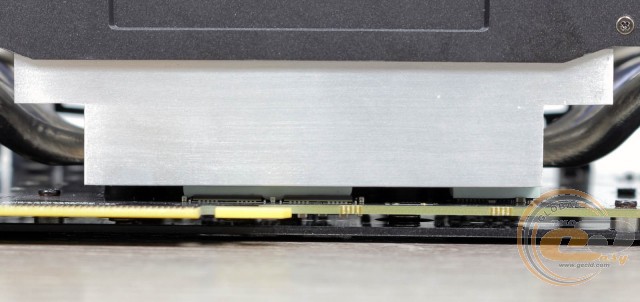

Чипы видеопамяти контактируют с центральной частью радиатора посредством термопрокладок.

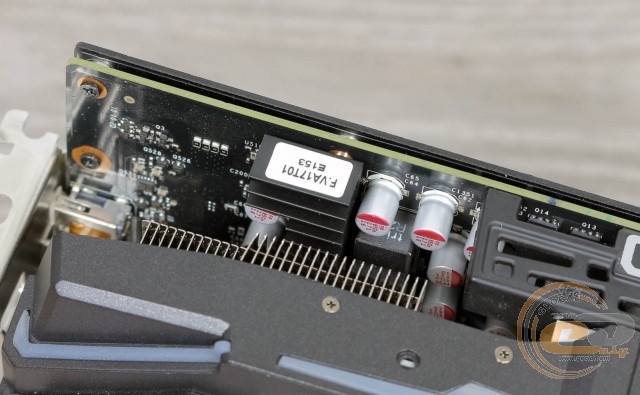

А вот для охлаждения элементов подсистемы питания используется отдельный низкопрофильный радиатор.

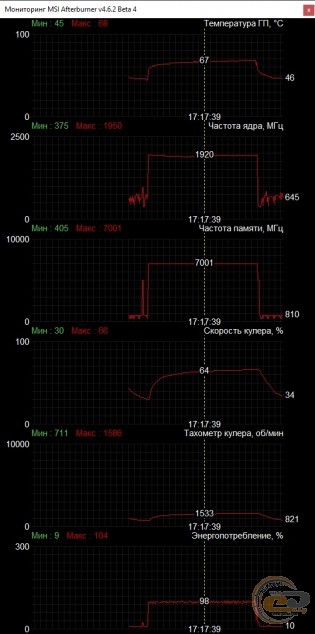

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 67°С при критическом показателе 89°С. Пропеллеры тихо работали на скорости 1620 об/мин (68% от максимального показателя).
Для сравнения возьмем видеокарту GIGABYTE GeForce RTX 2060 SUPER GAMING OC 8G со схожей конструкцией системы охлаждения. В аналогичном режиме ее GPU нагревался до 69°С и работал на более низкой частоте: 1635 против 1770 МГц.

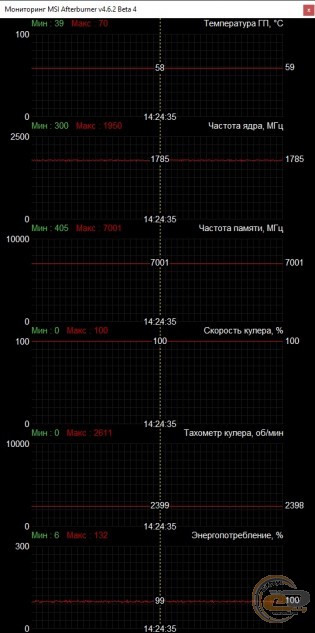

В режиме максимальной частоты вращения лопастей вентиляторов (2400 об/мин) температура GPU опустилась до 59°С. Шум достиг среднего уровня, но остался терпимым для постоянного использования.
Кулер оппонента в аналогичном режиме также охладил GPU до 59°С, но частота его работы опять была ниже: 1650 против 1785 МГц.
Теперь посмотрим на поведение видеокарты при реальной игровой нагрузке. Для начала мы запустили Assassin’s Creed Odyssey в разрешении Full HD. Температура достигала 64°С при скорости работы вертушек в 1500 об/мин (62% от максимального показателя). Частота ядра поднялась до 1950 МГц.
Переход в разрешение 4K принес лишь незначительный рост температуры на 3°С. Скорость работы вентиляторов поднялась до 1530 об/мин (64% от максимального показателя). Частота ядра достигла 1920 МГц, и проблем с шумом не было.

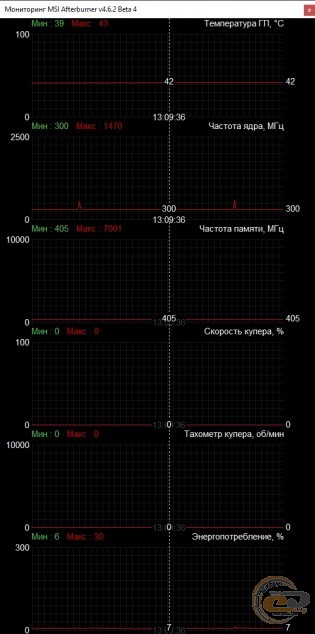

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 42°С, а система охлаждения частично работала в пассивном режиме: центральный вентилятор всегда вращается, а крайние включаются только при прогреве.
В целом система охлаждения модели INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA зарекомендовала себя с положительной стороны. Кулер характеризуется не только высокой производительностью, но и низким уровнем шума, особенно при обычной эксплуатации. Слегка огорчил лишь периодический свист дросселей в играх. [MORE]
Тестирование
При тестировании использовался Стенд для тестирования Видеокарт №4
| Процессор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнская плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативная память | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопители | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блоки питания | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монитор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операционная система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мышь + коврик и клавиатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Для начала пройдемся по внешним конкурентам – AMD Radeon RX 5600 XT и Radeon RX 5700. INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA обходит первую в среднем на 8,9% (8% в Full HD). Вторая оказалась чуть быстрее (на 2,7%) благодаря более высокой производительности в 4K Ultra HD, а вот в Full HD они равны.
Что же касается внутренних конкурентов, то тестовая модель опередила NVIDIA GeForce GTX 1660 SUPER на 53,8% (33,4% в Full HD). В свою очередь NVIDIA GeForce RTX 2070 SUPER оказалась впереди на 22,7% (18% в Full HD).
Потребление тестового стенда с INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA достигло 340 Вт. Это как раз на уровне связки с Radeon RX 5700 (336 Вт) и заметно ниже, чем у системы с GeForce RTX 2070 SUPER (417 Вт). В целом по уровню производительности тестируемая модель является отличным вариантом для Full HD и Quad HD, а для 4K лучше присмотреться к более мощным и дорогим видеокартам.
Разгон

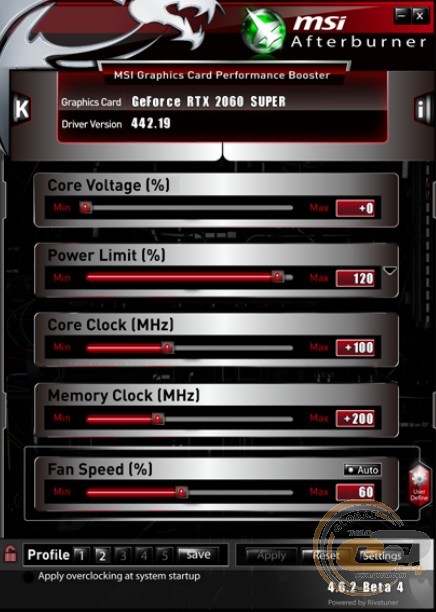

С ручным разгоном нам помогла утилита MSI Afterburner 4.6.2 Beta 4, хотя вы можете использовать и фирменную INNO3D TuneIT OC Utility 2.0.0.013. С помощью MSI Afterburner мы изменили следующие параметры:
- Power Limit – 120%;
- GPU Clock – 1570 МГц;
- Memory Clock – 1800 МГц;
- Fan Speed – 60%.

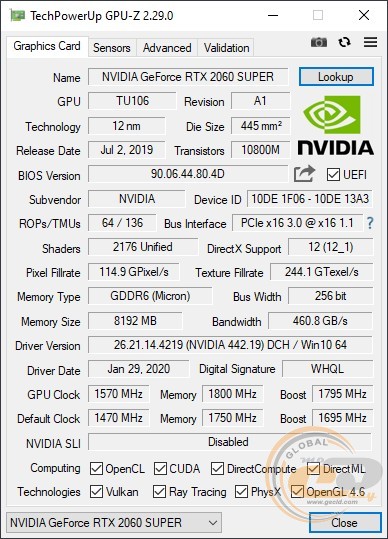

В итоге базовая частота графического процессора повысилась с 1470 до 1570 МГц (прирост 6,8%), а динамическая – с 1695 до 1795 МГц (прирост 5,9%). Видеопамять ускорили с 14 000 до 14 400 МГц (прирост 2,9%). При этом напряжение на GPU возросло с 643 до 937 мВ, а энергопотребление – с 265 до 297 Вт.

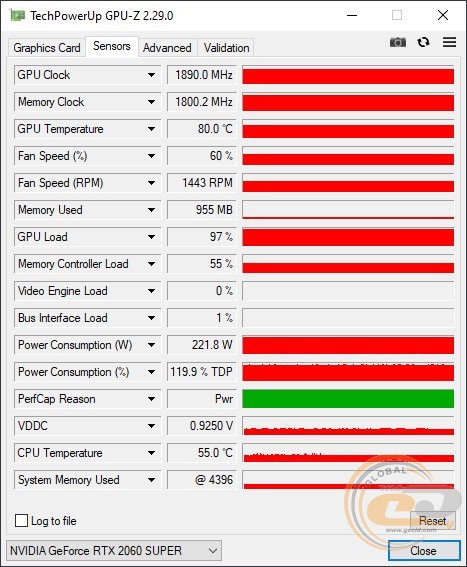

Для эффективного охлаждения в процессе разгона было достаточно 60% мощности кулера (1443 об/мин). В таком режиме температура графического ядра не превышала 80°С, а его частота достигала 1890 МГц.
Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:
|
Тест |
Режим |
Стандартные частоты |
Разогнанная видеокарта |
Прирост, % |
|
3DMark FireStrike, Graphics score |
1920x1080, Ultra |
22274 |
23523 |
5,6 |
|
3DMark FireStrike, Graphics score |
3840x2160, Ultra |
5204 |
5529 |
6,2 |
|
3DMark TimeSpy, Graphics score |
1920x1080, Ultra |
8874 |
9306 |
4,9 |
|
Metro Exodus |
1920x1080, Ultra, avg fps |
62,8 |
68,5 |
9,1 |
|
Far Cry5 |
3840x2160, Ultra, avg fps |
120 |
124 |
3,3 |
|
Tom Clancy's Ghost Recon Wildlands |
1920x1080, Very High, avg fps |
100 |
103,6 |
3,6 |
|
Shadow of the Tomb Raider |
1920x1080, Ultra, DX 12, avg fps |
104 |
108 |
3,8 |
|
Assassin's Creed: Odyssey |
1920x1080, Ultra, avg fps |
68 |
70 |
2,9 |
|
Total War: Three Kingdoms |
1920x1080, Ultra, avg fps |
76,2 |
79,9 |
4,9 |
|
Средняя разница |
4,9 |
|||
В среднем прирост составил 4,9%. Это позволяет немного сократить отставание от NVIDIA GeForce RTX 2070 SUPER.
Итоги
Видеокарта INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA является флагманской модификацией GeForce RTX 2060 SUPER. Она выделяется на фоне других версий своей массивной 3-слотовой системой охлаждения с оригинальной конструкцией и яркой LED-подсветкой. Кулер порадовал не только высокой эффективностью, но и комфортным шумовым фоном. Его можно выдержать даже при максимальной скорости вращения вертушек – подобное мы не часто встречали у конкурентов.
Среди других достоинств INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA выделим заводской разгон и хороший разгонный потенциал графического ядра, металлическую пластину жесткости на обороте и коврик для мышки в комплекте. Слегка расстроил лишь периодический свист дросселей, но он встречается и в других видеокартах при высокой нагрузке. В остальном же никаких претензий у нас не возникло.
В итоге обязательно следует рассматривать INNO3D GeForce RTX 2060 SUPER iChill X3 ULTRA в качестве варианта для покупки, если вы подыскиваете мощную, тихую и эффективную видеокарту для погружения в мир игровых развлечений с рейтрейсингом.
Достоинства:
- эффективная и тихая система охлаждения;
- хороший уровень производительности в своем сегменте;
- яркая LED-подсветка;
- интересный дизайн;
- хороший разгонный потенциал графического ядра;
- металлическая пластина жесткости.
Особенности:
- периодический свист дросселей;
- занимает три слота расширения.
Автор: Константин Шорохов
Выражаем благодарность компании INNO3D за предоставленную для тестирования видеокарту.
