Обзор и тестирование видеокарты KFA2 GeForce GTX 650 Ti BOOST 1GB
22-07-2013
Видеокарта KFA2 GeForce GTX 650 Ti BOOST 1GB уже третье по счету решение компании KFA2, оказавшееся у нас на тестировании. После очень удачных KFA2 GeForce GTX 660 EX OC и KFA2 GeForce GTX 660 Ti EX OC надеемся, что и героиня этого обзора нас не разочарует, благо за относительно доступную стоимость она предлагает оригинальную систему охлаждения и выполнена на печатной плате собственной разработки. При этом, в отличие от других ранее протестированных решений на NVIDIA GeForce GTX 650 Ti BOOST, видеокарта оборудована только 1 ГБ видеопамяти, что должно сделать её более доступной и популярной. Но нужно будет понять, как это повлияло на производительность.
Спецификация:
Модель |
KFA2 GeForce GTX 650 Ti BOOST 1GB |
Графическое ядро |
NVIDIA GK106 (Kepler) |
Количество универсальных шейдерных процессоров |
768 |
Поддерживаемые технологии и API |
DirectX 11.1 (Shader Model 5.0), OpenGL 4.2, GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA |
Частота графического ядра, МГц |
980 (1033 МГц с учетом использования технологии GPU Boost) |
Частота памяти (эффективная), МГц |
1250 (5000) |
Объём памяти, МБ |
1024 |
Тип памяти |
GDDR5 |
Ширина шины памяти, бит |
192 |
Тип шины |
PCI Express 3.0 x16 |
Интерфейсы вывода изображения |
1 х DVI-D 1 х HDMI 1 х D-Sub |
Поддержка HDCP и декодирования HD-видео |
Есть |
Минимальные требования к блоку питания, Вт |
450 |
Размеры, мм |
214 х 112 |
Драйверы |
Свежие драйверы можно скачать с сайта компании KFA2 или сайта производителя GPU |
Сайт производителя |
Все цены на KFA2+GeForce+GTX650Ti+Boost+1GB+GDDR5+192bit+%2865IG
Как видим, в случае с KFA2 GeForce GTX 650 Ti BOOST 1GB компания немного отошла от своего принципа производства разогнанных видеокарт, поскольку тактовая частота графического ядра соответствуют рекомендованному компанией NVIDIA значению. Отдельно отметим, что эффективная частота видеопамяти даже ниже рекомендованного значения 6008 МГц и составляет 5000 МГц, хотя, справедливости ради, отметим, что и у других производителей есть подобные полее энергоэффективные модели. Во всем остальном, перед нами практически полностью оригинальное решение, начиная с системы охлаждения и заканчивая набором видеовыходов.
Упаковка и комплектация
Упаковка KFA2 GeForce GTX 650 Ti BOOST 1GB выполнена в фирменном стиле с прицелом на молодое поколение пользователей. Пожалуй, единственным значимым элементом, на который стоит обратить внимание, является упоминание об объеме и типе используемой видеопамяти, в остальном же оформление лицевой стороны несет исключительно декоративный характер.
На обратной стороне коробки находится краткое описание преимуществ видеокарты, а также напоминание о двухлетней гарантии.
В коробке с KFA2 GeForce GTX 650 Ti BOOST 1GB поставляется диск с ПО и переходник для питания графического адаптера. Подобный комплект поставки хоть и является достаточно скромным, однако полностью соответствует стоимости данного решения. А принимая во внимание конфигурацию интерфейсной панели, ожидать в коробке наличие какого-либо переходника для видеовыходов было бы нелогично.

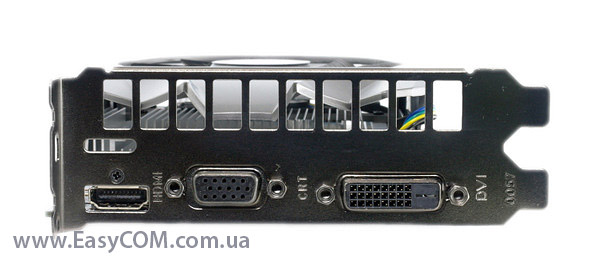

Видеокарта KFA2 GeForce GTX 650 Ti BOOST 1GB обладает следующим набором портов для вывода изображения:
- 1 x DVI-D;
- 1 х HDMI;
- 1 х D-Sub.
Озвученную выше конфигурацию видеовыходов можно считать оптимальной с учетом позиционирования новинки на рынке. Все желающие построить производительные мультиэкранные системы, конечно же, обратят свое внимание на версии с большим объемом видеопамяти и более производительным графическим процессором (в которых и присутствует больше цифровых видеовыходов). А вот геймеры стесненные в средствах заметят KFA2 GeForce GTX 650 Ti BOOST 1GB, которая позволит им подключить современные цифровые и аналоговые мониторыбез поисков недостающих переходников. Также отметим, что подобное решение позволило инженерам реализовать достаточно широкую решетку для выброса части нагретого воздуха за пределы корпуса ПК.
Поддерживаются следующие разрешения:
- Цифровое - до 3840x2160;
- Аналоговое - до 2048x1536.
Внешний вид и элементная база

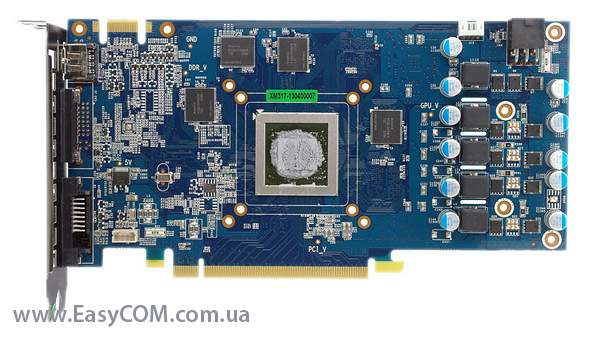

Как мы уже говорили, видеокарта KFA2 GeForce GTX 650 Ti BOOST 1GB выполнена на текстолите собственной разработки, который нам уже встречался в KFA2 GeForce GTX 660 EX OC. Его длина составляет 214 мм.

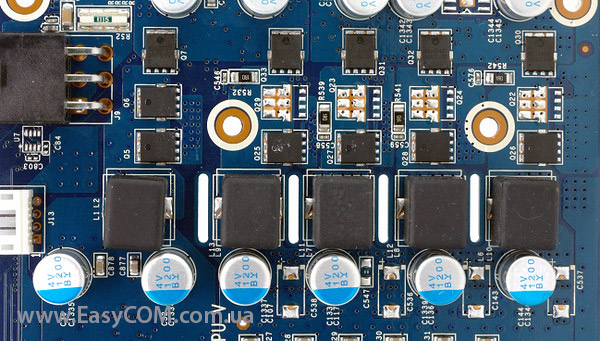

Как видим, система стабилизации питания модели KFA2 GeForce GTX 650 Ti BOOST 1GB выполнена по эталонной схеме из пяти фаз (четыре для GPU и одна для чипов памяти).

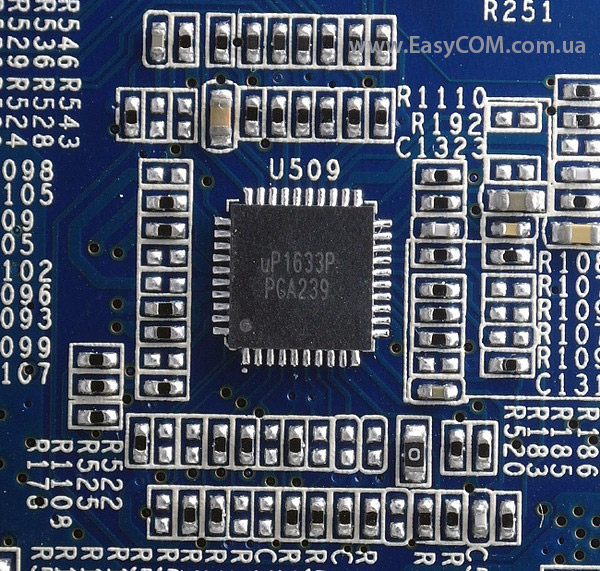

Система питания ядра реализована на контроллере uP1633P производства компании uPI Semiconductor, который поддерживает переключение фаз для оптимизации уровня энергопотребления видеокарты, а также обладает защитой от подачи чрезмерного напряжения. Также отметим, что во всех цепях питания используются исключительно твердотельные конденсаторы.

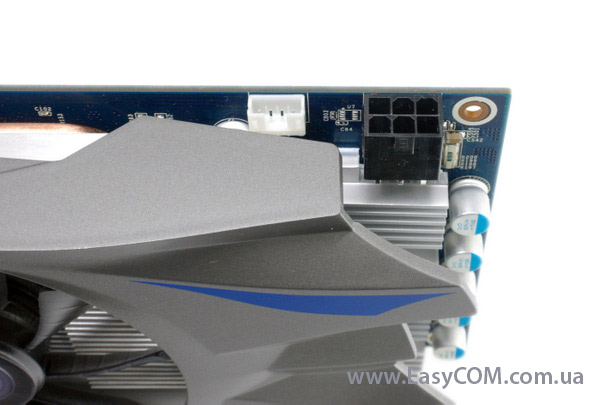

Помимо слота PCI Express 3.0 х16, дополнительное питание обеспечивается через один 6-контактный силовой разъем, расположенный на боковой стороне графического адаптера. В связи с компактностью системы охлаждения, подключение и отключение кабеля питания происходит без каких-либо трудностей.

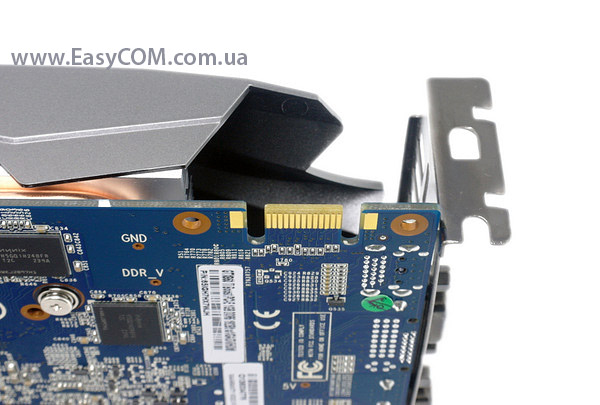

Также на плате присутствует один коннектор, при помощи которого (с использованием соответствующего мостика) можно объединить две видеокарты для совместного расчета графических эффектов.

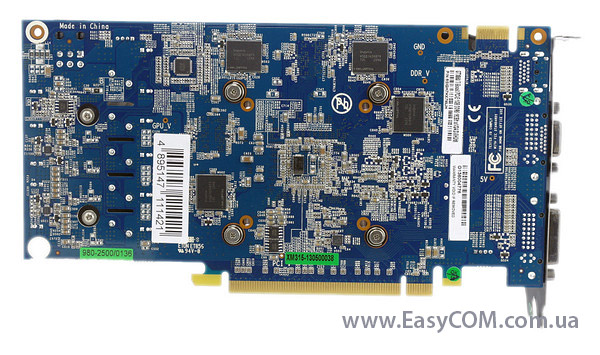

Обратная сторона KFA2 GeForce GTX 650 Ti BOOST 1GB, помимо нескольких компонентов модуля стабилизации питания, несет на себе четыре из восьми чипов памяти, а также упомянутый выше ШИМ-контроллер.

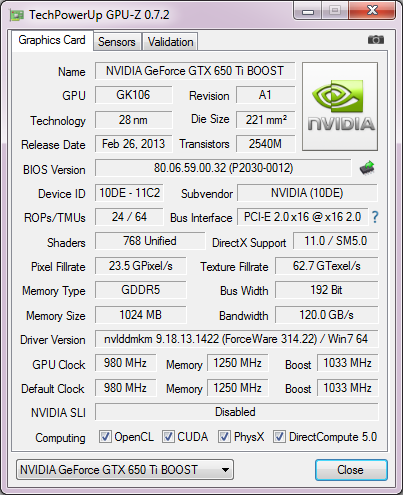

В основе KFA2 GeForce GTX 650 Ti BOOST 1GB лежит графический чип NVIDIA GK106 (Kepler), произведенный по 28-нм техпроцессу. Он содержит 768 универсальных шейдерных конвейеров (или ядер CUDA по терминологии NVIDIA) и 24 блока растеризации. Частота работы графического ядра, как мы уже упоминали, соответствует рекомендованному компанией NVIDIA значению 980 МГц. Благодаря поддержке технологии GPU Boost, в турборежиме частота графического ядра может достигать 1033 МГц.

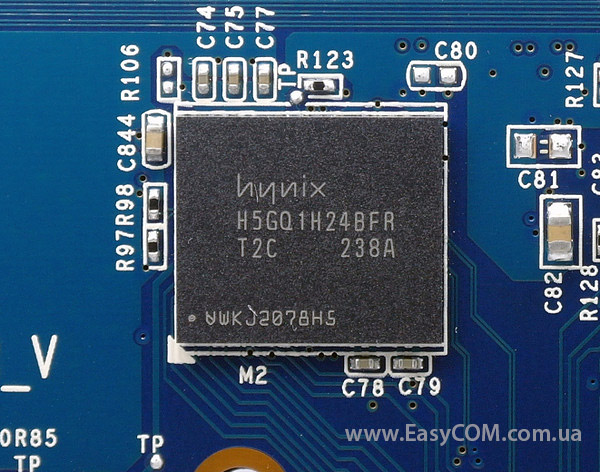

Память видеокарты KFA2 GeForce GTX 650 Ti BOOST 1GB, общим объемом 1 ГБ, набрана с помощью 8-ми чипов по 128 МБ производства компании Hyunix. Чипы имеют маркировку H5GQ1H24BFR T2C и, согласно документации, их номинальная частота равна 5 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 192-битную шину, которая способна пропускать 120,0 ГБ информации за секунду. Отдельно отметим, что версия видеокарты KFA2 GeForce GTX 650 Ti BOOST с 2 ГБ видеопамяти, согласно официальному сайту компании, оснащается чипами, работающими на эффективной частоте в 6008 МГц.
Система охлаждения
Как и большинство кулеров компании KFA2, система охлаждения KFA2 GeForce GTX 650 Ti BOOST 1GB порадует покупателя своими плавными изгибами и, в какой-то степени, схожестью со спортивными болидами Формулы-1. Видеокарта с установленной СО занимает два слота расширения и имеет общую длину 214 мм.
Охладитель состоит из достаточно оригинального и компактного цельного радиатора с прорезями в виде ребер и одного вентилятора диаметром 86 мм, который закреплен на металлическом кожухе, накрывающем всю конструкцию сверху.

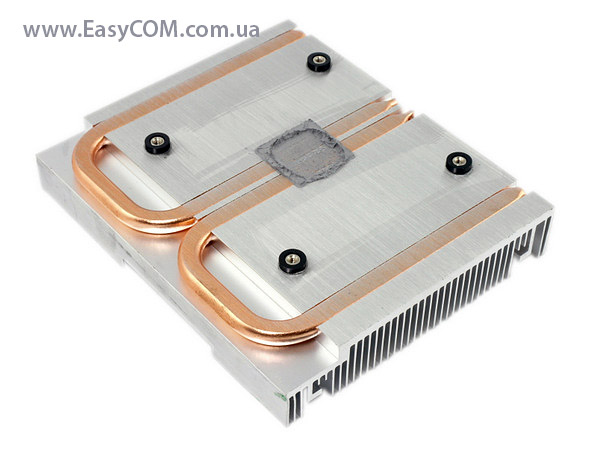

Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 6 мм.

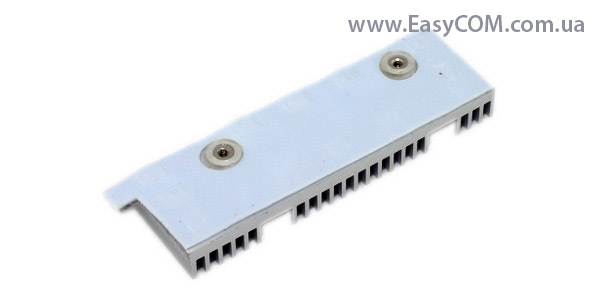

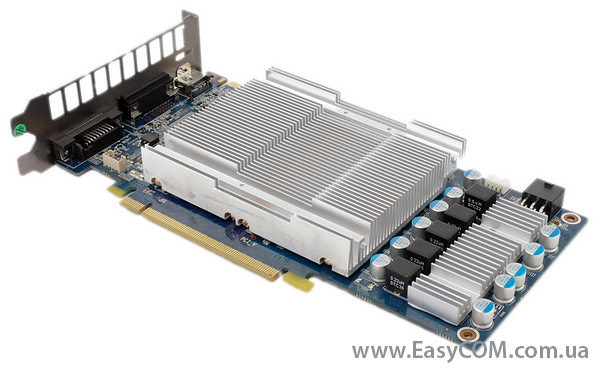

За охлаждение силовых элементов графического адаптера отвечает отдельный компонент в виде небольшого радиатора, с нанесенной на его основание термопрокладкой.

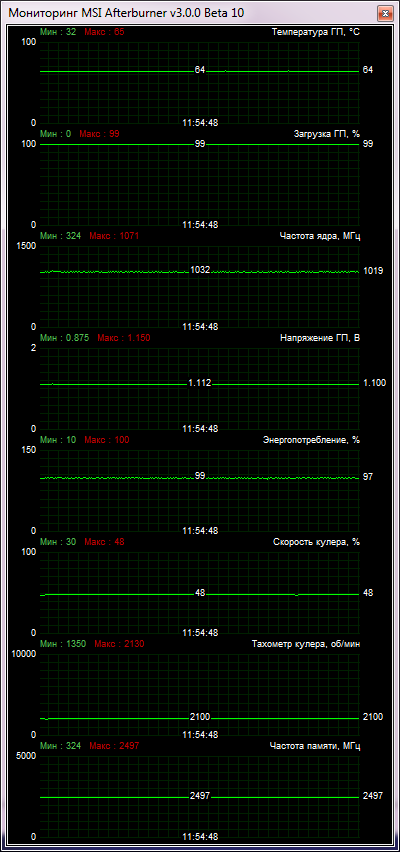

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось до 64 градусов, а кулер, судя по показаниям мониторинга, работал при этом меньше чем на половине своей мощности.

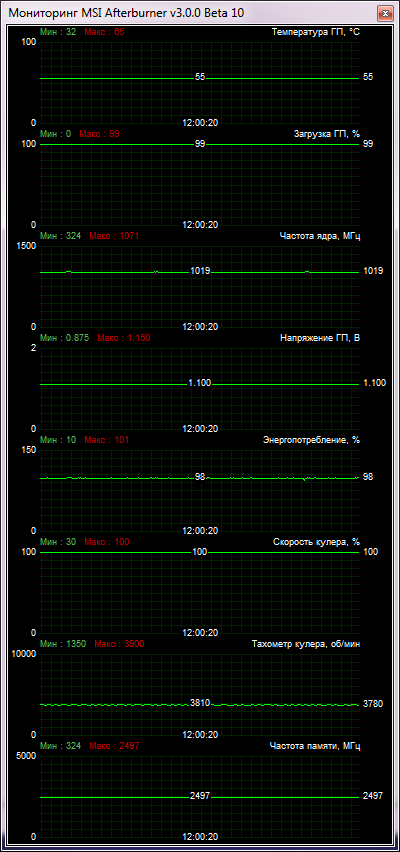

В режиме максимальной скорости вращения вентилятора температура GPU опускается до 55 градусов. При этом уровень шума можно охарактеризовать как «средний», что, казалось бы, неплохо, однако из-за своего специфического характера он выделяется на фоне других комплектующих.

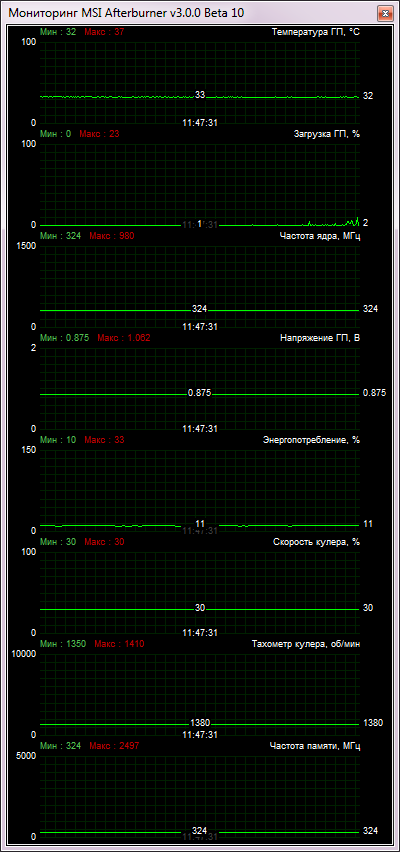

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить энергопотребление и тепловыделение этих компонентов. В таком режиме температура GPU не превышает 32-х градусов, а система охлаждения соблюдает полную тишину.
В итоге, система охлаждения видеокарты KFA2 GeForce GTX 650 Ti BOOST 1GB проявила себя довольно хорошо. Температурные и шумовые показатели «пациента» оптимальны даже при максимальной нагрузке и автоматическом регулировании скорости вращения лопастей. Если же вы хотите добиться дополнительного снижения температуры графического ядра, заставив вентиляторы работать на максимуме своих возможностей, то за это придется справедливо расплачиваться более высоким уровнем шума.
Тестирование
