Обзор видеокарты MSI NX8600GTS Diamond Plus

23-09-2007

Часто при сравнении видеокарт на графических процессорах серий GeForce 8600 GTS и Radeon HD 2600 XT в качестве важных достоинств вторых приводят «родную» поддержку интерфейса HDMI. Но на самом деле и видеокарты на графических процессорах от NVIDIA могут похвастаться возможностью вывода изображения и звука через этот интерфейс, если они основаны на модификации G84-403. Причем реализация получилась довольно своеобразной. Продемонстрировать все особенности «приживления» поддержки HDMI к GeForce 8600 GTS нам поможет видеокарта MSI NX8600GTS Diamond Plus.

Для начала приведем спецификацию видеокарты:

Модель

NX8600GTS Diamond Plus – 512

Графическое ядро

GeForce 8600GTS (G84-403)

Конвейера

32 унифицированных

Поддерживаемые API

DirectX 10.0
OpenGL 2.0

Частота ядра

675 МГц (унифицированных процессоров 1458 МГц)

Объем памяти

512 Мб GDDR3

Частота памяти

2000 MГц (1000 МГц DDR)

Шина памяти

128 бит

Стандарт шины

PCI Express X16

Максимальное разрешение

До 2560 x 1600

Выходы

1x DVI-I (VGA через переходник)
1x HDMI
TV-Out  (HDTV, S-Video и Composite)

Поддержка HDCP

Есть

Драйверы

Свежие драйверы можно скачать с:
- сайта производителя видеокарты;
- сайта производителя GPU.

Сайт производителя

http://global.msi.com.tw/

Цена

Посмотреть в price.ua.
Посмотреть в price.ru.

MSI NX8600GTS Diamond Plus

Видеокарта поставляется в достаточно большой картонной коробке, оборудованной ручкой для переноса. На упаковке указаны многие особенности продукта, но без указания каких-либо точных цифр, а в минимальных системных требованиях не указана самая важная характеристика – необходимая минимальная мощность блока питания.

MSI NX8600GTS Diamond Plus

В достаточно богатый комплект видеокарты входят:

  • Два руководства по быстрой установке на английском языке.
  • CD-диск с драйверами и утилитами.
  • Полная двухдисковая версия игры Company of Heroes.
  • Переходник на покомпонентный выход HDTV и S-Video.
  • Удлинитель S-Video.
  • Кабель HDMI.
  • Переходник для подключения VGA-монитора к DVI-I.
  • Внутренний и внешний кабели подключения SPDIF.

MSI NX8600GTS Diamond Plus

MSI NX8600GTS Diamond Plus

Видеокарта выполнена на черном текстолите оригинальной разводки и обладает поддержкой объединения в SLI-конфигурации. Отличительной особенностью видеокарты является поддержка интерфейса HDMI. Но так как сам графический процессор (установлен G84-403) не поддерживает декодирование звука, а только HDMI Audio Mixing, то на видеокарте имеется специальный разъем для подключения цифрового источника звука, внешнего или внутреннего.

MSI NX8600GTS Diamond Plus

Чтобы на HDMI выходе появился звук, нужно подключить этот разъем, который находится в верхней части видеокарты возле разъема SLI, к разъему SPDIF на звуковой карте или материнской плате, в случае использования встроенного звука.

MSI NX8600GTS Diamond Plus

Вариантов подключения два: внутренним кабелем, не перепутав контакты, чтобы видеокарта не вышла из строя; внешним кабелем, продев его в специальное отверстие на панели разъемов, к соответствующему выходу внешней или интегрированной звуковой карты.

MSI NX8600GTS Diamond Plus

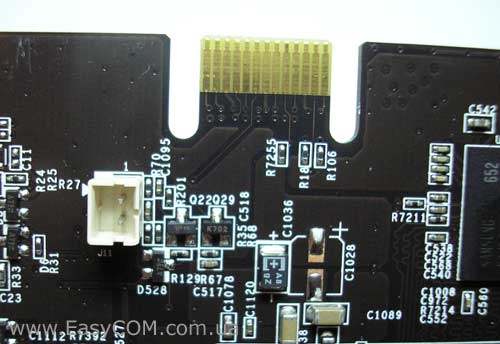

Еще одной оригинальной особенностью видеокарты является использование обычного периферийного разъема для подачи дополнительного питания, несмотря на имеющееся место под распайку привычного 6-контактного.

MSI NX8600GTS Diamond Plus

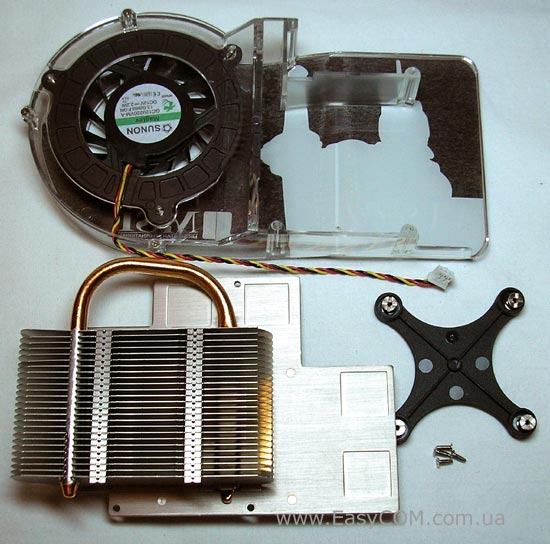

На видеокарте используется и не совсем обычная для GeForce 8600 GTS система охлаждения, которая крепится всего четырьмя подпружиненными гайками.

MSI NX8600GTS Diamond Plus

Такая конструкция кулера должна обеспечить хороший отвод тепла от графического процессора и чипов памяти при невысоком уровне шума. Низкий шум должна обеспечивать и используемая турбина от SUNON, основанная на технологии MagLev. Хотя на практике, к сожалению, система охлаждения оказалась совсем не тихой.

MSI NX8600GTS Diamond Plus

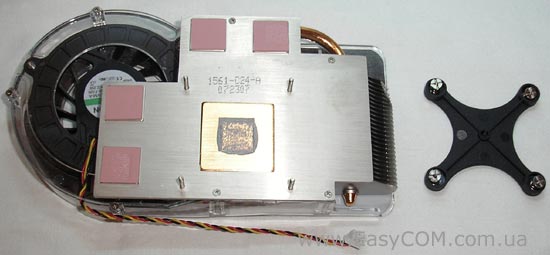

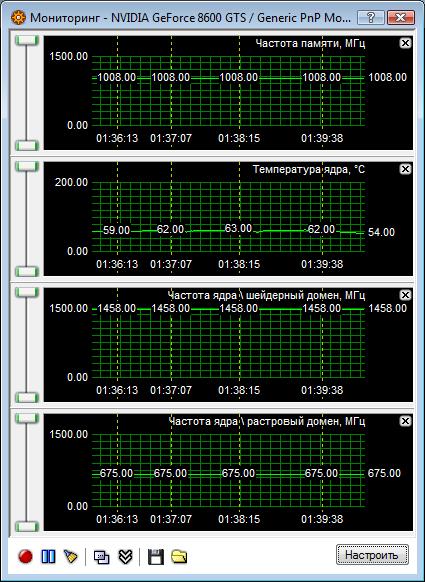

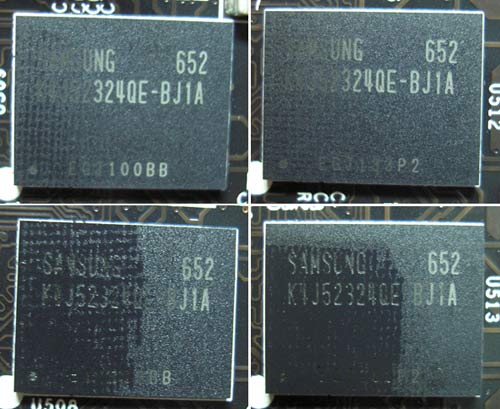

Что касается эффективности охлаждения, то сам GPU удалось разогреть только до 63°C, а вот чипы памяти охлаждаются очень посредственно, даже на лицевой стороне под радиатором. Удовлетворительный контакт с системой охлаждения, как видно на фото, умеют только две микросхемы.

MSI NX8600GTS Diamond Plus

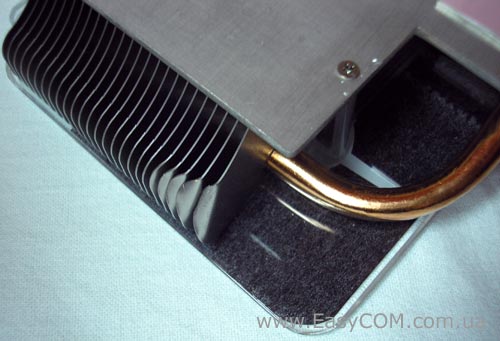

Да и сам радиатор оказался не первой свежести, что довольно неожиданно увидеть у продукта столь именитого производителя. Вооружившись маленькими плоскогубцами, такая проблема решается очень быстро, но осадок остается, т.к. учитывая идеальную целостность упаковки подозрения падают на недобросовестность изготовителя.

MSI NX8600GTS Diamond Plus

На обратной стороне видеокарты расположена вторая часть чипов памяти, оставленных вообще без какого-либо охлаждения.

MSI NX8600GTS Diamond Plus

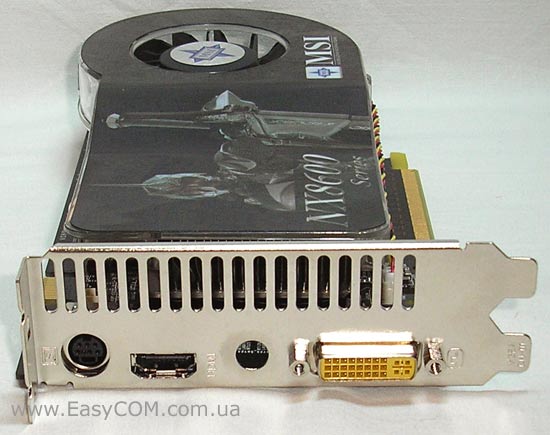

Из разъемов коммуникаций присутствуют: TV-Out, HDMI и комбинированный разъем DVI-I.

MSI NX8600GTS Diamond Plus

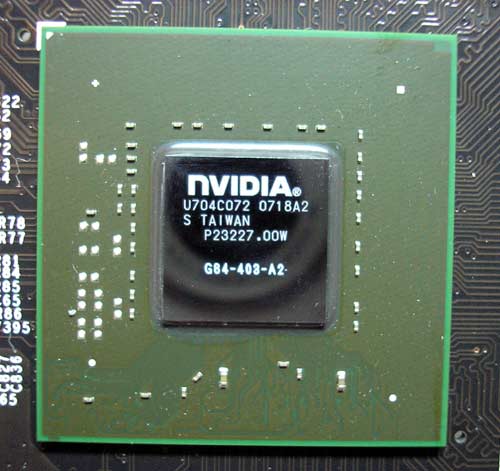

На видеокарте установлен графический процессор G84-403 (самая функциональная модификация GeForce 8600 GTS) второй ревизии, который имеет 32 потоковых процессора, 16 текстурных блоков, столько же блоков билинейной фильтрации и 8 каналов растеризации. Версия G84-403 была специально выпущена для поддержки интерфейса HDMI и технологии HDMI Audio Mixing. Для обмена данными с видеопамятью используется 128-разрядная шина.

MSI NX8600GTS Diamond Plus

На видеокарте установлено 512 Мб видеопамяти восемью микросхемами GDDR3 производства Samsung. Использованы чипы K4J52324QE-BJ1A со временем отклика 1,0 нс, что и соответствует рабочей тактовой частоте 1000 МГц (2000 МГц DDR).
