Обзор видеокарты MSI Radeon HD 3870 X2 OC Edition

Многие еще помнят споры о перспективности многоядерных процессоров, которыми сегодня уже никого не удивить, а выгодность их применения доказана на практике. Теперь на очереди переход к многоядерности и для видеокарт. По крайней мере «первые блины комом» уже были у обоих ведущих производителей в виде готовых решений или концептов, а теперь пришла пора внедрять цельные Multi-GPU решения. Первой в этом направлении в этом году решительный шаг сделала компания AMD, представив двухчиповые ATI Radeon HD 3870 X2, который на фоне предыдущих предложений выглядит очень привлекательно.

	Radeon HD 3870 X2	Radeon HD 3870	Radeon HD 2900XT
Ядро	2хRV670	RV670	R600
Число транзисторов, млн	2х666	666	700
Техпроцесс, нм	55	55	80
Потоковых процессоров	2х320	320	320
Текстурных блоков	2х16	16	16
Блоков ROP	2х16	16	16
Частота ядра, МГц	825	775	740
Тип памяти	GDDR3	GDDR4	GDDR3
Частота памяти, МГц	1800	2250	1650
Шина памяти, бит	2х256	256	512
Объем памяти, Мб	2х512	512	512
Пропускная способность памяти, Гб/с	2х57,6	72	105,6
Интерфейс	PCI Express	PCI Express 2.0	PCI Express
Поддержка DirectX	10.1	10.1	10.0
Энергопотребление	196 Вт	105 Вт	215 Вт

Как видим, в основе Radeon HD 3870 X2 лежат два ядра RV670, которые уже очень хорошо нам знакомы, поэтому не будем останавливаться на рассмотрении возможностей каждого из них, а сразу перейдем к изучению попавшей на тестирование видеокарты MSI R3870X2-T2D1G-OC, в процессе которого мы и разберемся с особенностями реализации новинки.

Спецификация:

Производитель	MSI
Модель	R3870X2-T2D1G-OC
Графическое ядро	AMD/ATI Radeon HD 3870 X2 (R680, 2xRV670)
Конвейера	2x 320 унифицированных потоковых
Поддерживаемые API	DirectX 10.1 (Shader Model 4.1) OpenGL 2.0
Частота ядра	2x 850 МГц
Объем памяти	1024 Мб GDDR3
Частота памяти	900 MГц (1800 МГц DDR)
Шина памяти	2x 256 бит
Стандарт шины	PCI Express X16
Максимальное разрешение	До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI) До 1920x1080 (HDMI) До 2048x1536 (VGA)
Выходы	2x DVI-I (2x VGA через переходники) TV-Out (HDTV, S-Video и Composite) HDMI (через переходник)
Поддержка HDCP	Есть Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC
Драйверы	Свежие драйверы можно скачать с: - сайта поддержки; - сайта производителя GPU.
Сайт производителя	http://www.msi.com.tw/
Средняя цена	Посмотреть в price.ua. Посмотреть в price.ru.

Поставляется видеокарта в достаточно большой и увесистой красочной коробке-сумке, которая имеет пластиковую ручку для облегчения транспортировки. На лицевой части коробки перечислены основные особенности видеокарты и отмечено, что она изначально немного разогнана.

Одна из сторон коробки откидывается, как обложка на книжке, а в развороте перечисляются все наиболее известные издания, которые тестировали продукцию MSI и положительно о ней отзывались. Здесь же иллюстрировано показано преимущество интерфейса HDMI над обычным покомпонентным кабельным подключением и перечислены достоинства технологии ATI Avivo HD. Отдельно отмечена поддержка видеокартой технологии CrossFireX, которая поможет удвоить и без того высокую мощь ускорителя.

Обратная сторона коробки содержит краткий перечень достоинств видеокарты на 26-ти языках, включая русский, а также наглядные пособия по использованию переходника HDMI и подключения питания видеокарты.

Здесь же приведены минимальные системные требования, позволяющие использовать данный продукт, такие, сами собою разумеющиеся, как наличие свободного слота PCI Express x16, DVD-привода и от 1Гб оперативной памяти. Но наиболее интересно предупреждение, что видеокарта, при работе на стандартных частотах, и система охлаждения могут потреблять до 204 Вт энергии, поэтому рекомендуется использовать как минимум блок питания мощностью 550 Вт с двумя дополнительными разъемами питания видеокарт. При этом делается акцент, что желательно чтобы один из них был 8-контактным (не путайте с ATX12V питания материнской платы), а второй «обычным» 6-контактным, хотя ускоритель отлично работает и с двумя 6-контактными. А для организации CrossFireX из двух Radeon HD 3870 X2 потребуется минимум 750-ваттный блок питания с четырьмя разъемами питания видеокарт.

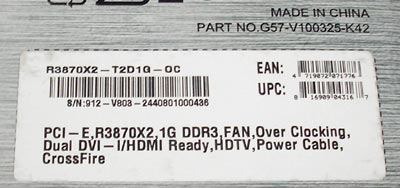

На одной из боковых сторон упаковки специальная наклейка уточняет модель, серийный номер и возможности комплекта.  Здесь же указывается «неизменная» страна-производитель.

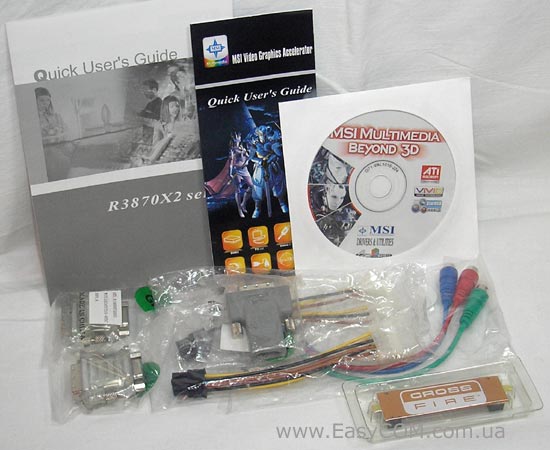

В относительно скромной комплектации, как для топовой, да еще и разогнанной, видеокарты, можно найти:

• 2 переходника с DVI на VGA;
• Переходник с DVI на HDMI;
• Покомпонентный TV-Out (HDTV);
• 2 переходника питания видеокарт с 2x Molex на 6-pin 12V VGA;
• Мост CrossFire стандартной длины;
• Два руководства по быстрой установке видеокарты (общее и специальное);
• Диск с драйверами и дополнительным программным обеспечением.

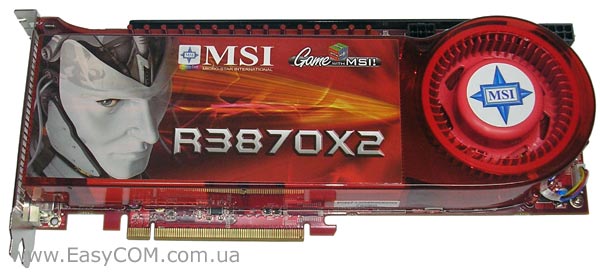

Размерами и весом ускоритель Radeon HD 3870X2 впечатляет. При этом, наверное, из-за большого веса и габаритов системы охлаждения, он кажется невероятно громоздким, хотя на самом деле еще можно встретить в продаже более длинные, хотя и совсем на немного, решения на чипах NVIDIA GeForce 8800 GTX и Ultra. Другими словами, для Radeon HD 3870X2 потребуется достаточно просторный корпус.

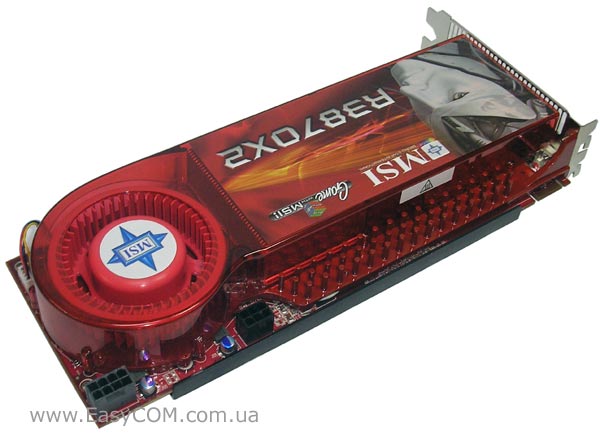

При этом разъемы дополнительного питания расположены перпендикулярно плоскости платы, что в большинстве случаев будет удобно и надежно, да и немного уменьшает требования к размерам корпуса.

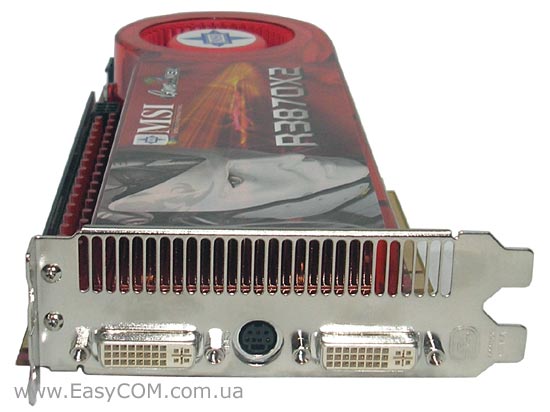

А с обратной стороны находится привычный набор видеовыходов: два DVI, преобразуемые с помощью переходников в VGA или HDMI, и HDTV-Out.

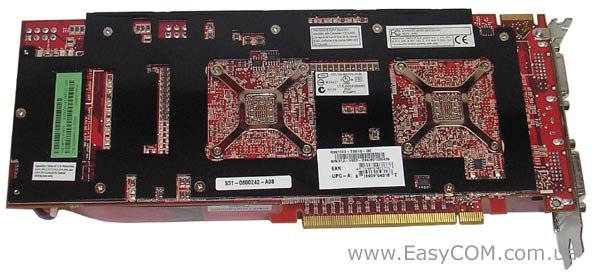

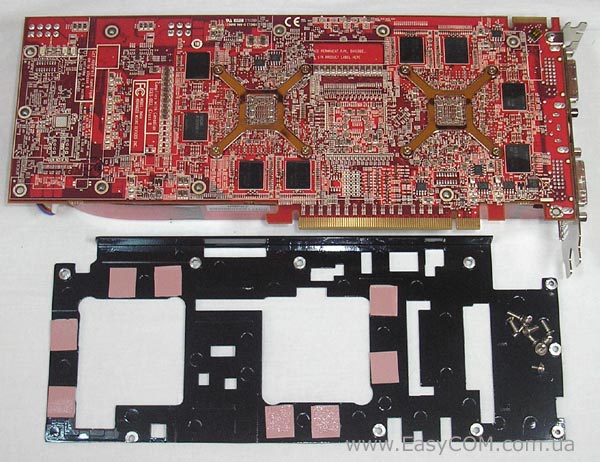

Обе стороны видеокарты MSI R3870X2-T2D1G-OC почти полностью скрыты от глаз системой охлаждения: на фронтальной находится габаритная двухслотовая турбина, на обратной – металлическая пластина, распределяющая тепло от микросхем памяти. Все это наводит на мысль об очень "горячем нраве" ускорителя.

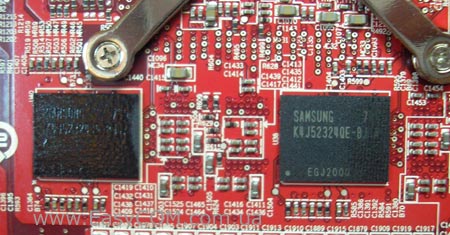

Сразу же отметим, что металлическая пластина с обратной стороны карты не ко всем чипам памяти прилегает плотно.

Не думаем, что это сильно ухудшает температурный режим памяти, но в некоторой мере создает впечатление о небрежной сборке.

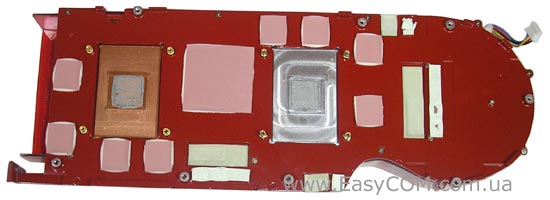

Зато основная турбина имеет достаточно хороший контакт со всеми греющимися элементами, включая чипы памяти. Интересной конструктивной особенностью этой системы охлаждения является применение двух различных цельных радиаторов для отвода тепла от графических процессоров. Первый радиатор, который находится ближе к турбине, выполнен из алюминия, а второй, тот, что проветривается уже подогретым воздухом, полностью медный. И нет никаких тепловых трубок! Такой подход связан с уменьшившимся тепловыделением 55 нм чипов RV670 и позволяет сделать кулер чуть дешевле. Работает же турбина, что приятно радует, не очень громко. Правда, на максимальных оборотах может создавать заметный шум, но за время экспериментов быстрее 70% она не раскручивалась.

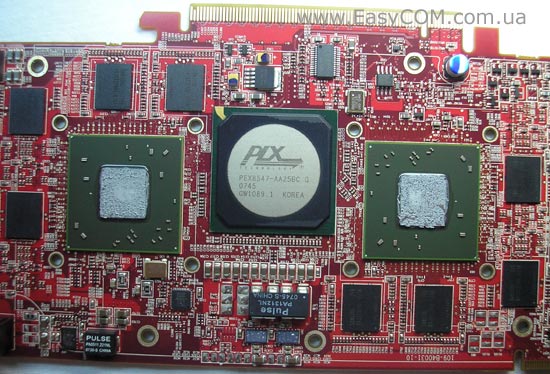

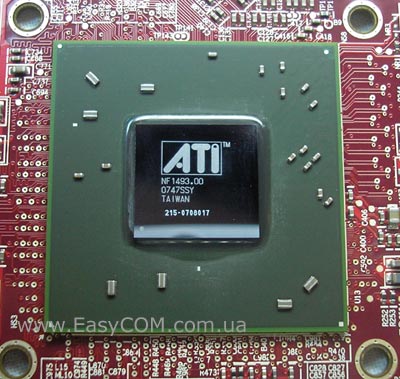

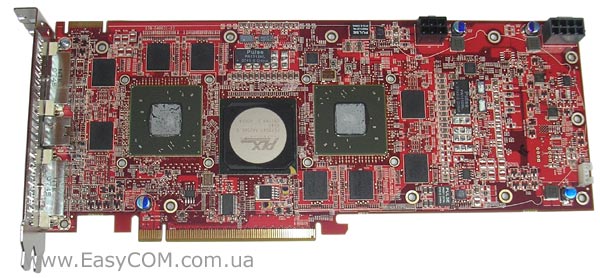

Теперь рассмотрим видеокарту без системы охлаждения – так намного интереснее. Естественно сразу же бросается в глаза наличие двух, точнее даже трех, больших чипов – два графических процессора RV670 и PCI Express коммутатор PLX PEX8547. Кстати, кодовое наименование всей этой трехчиповой конструкции как раз и есть выше озвученное R680.

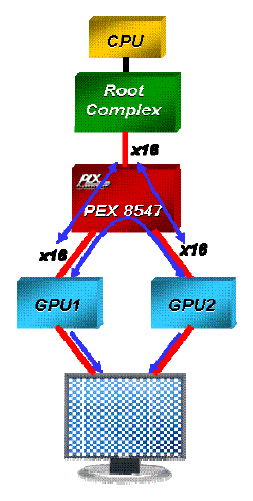

Как видно из схемы работы коммутатора, Radeon HD 3870 X2 представляет из себя CrossFire систему, реализованную на одной плате. Два графических процессора ATI RV670, каждый из которых имеет свою собственную видеопамять и свой модуль питания, взаимодействуют друг с другом и с системой через чип PLX PEX8547-AA25BC G. Последний поддерживает режим x16 в каждом направлении, т.е. имеет 48 линий PCI Express спецификации 1.1 (вот куда пропала из свойств видеокарты поддержка PCI Express 2.0, свойственная серии Radeon HD 3800). При этом время отклика коммутатора относительно большое и составляет порядка 110 нс, но типичное энергопотребление низкое – 4,9 Вт.

Таким образом, покупателю предлагают вместо двух «громоздких» Radeon HD 3870 512 Мб, которые работают с памятью GDDR3, одну «компактную CrossFireX комплектацию» Radeon HD 3870 X2 с 1024 Мб памяти. При этом Radeon HD 3870 X2 получает все достоинства и недостатки технологии CrossFireX, работающей, к тому же, всегда через интерфейс PCI Express 1.1. Поэтому из целого 1 Гб видеопамяти эффективной будет в 2 раза меньше, т.е. совсем не топовые 512 Мб, а высокая производительность в играх и других приложениях будет в первую очередь зависеть от оптимизированного драйвера. При этом, в случае если драйвер не распознает запускаемое приложение, то видеокарта, вероятнее всего, будет работать только в пол силы.

Но, несмотря на все, ускоритель поддерживает возможность дальнейшего наращивания производительности видеосистемы за счет увеличения количества графических процессоров – имеется поддержка CrossFireX. Причем драйверы, позволяющие сделать такую конфигурацию эффективной, хотя и прожорливой, были выпущены лишь совсем недавно (5-го марта), поэтому информации о приросте производительности пока нет, только реклама «почти в 2 раза». Возвращаясь к рассмотрению печатной платы, заметим, что разъем для моста CrossFireX всего один, т.к. эта технология наполовину уже задействована внутри самой исследуемой видеокарты.

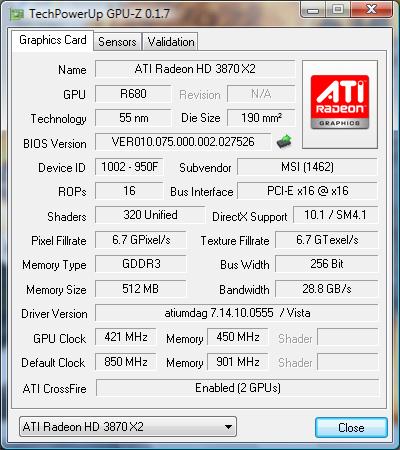

Практически все выше сказанное очень наглядно и компактно показывает утилита GPU-Z, рассказывающая о свойствах всего Radeon HD 3870 X2 (R680) на примере одного ядра RV670, но сообщающая что работает режим CrossFire из двух таких GPU. Поэтому, при удачном стечении обстоятельств, т.е. правильной работе драйвера, общее число универсальных потоковых процессоров равно 640, а также будут работать по 32 текстурных блока и блока растеризации. Рабочая тактовая частота каждого из ядер равна 850 МГц, хотя рекомендуемое значение – 825 МГц. Собственно заводской разгон на 25 МГц это и есть польза от покупки версии OC Edition. Правда, если учесть что такой разгон составляет всего 3%, то ждать от него заметного на глаз увеличения производительности не стоит. Обмен данными с видеопамятью осуществляется для каждого GPU по собственной 256-разрядной шине.

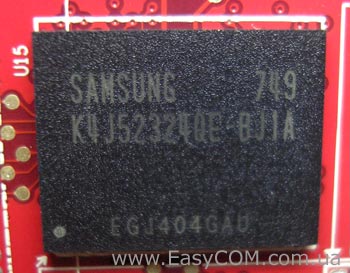

На видеокарте установлено, по 512 Мб видеопамяти для нужд каждого GPU, всего 1024 Мб, которые набраны шестнадцатью микросхемами GDDR3 Samsung K4J52324QE-BJ1A со временем выборки 1,0 нс, что соответствует рабочей тактовой частоте 2000 МГц, но на видеокарте память работает с частотой «всего» 1800 МГц (900 МГц без учета DDR), именно такое значение соответствует рекомендациям AMD. Таким образом OC Edition версия Radeon HD 3870 X2 от MSI отличается только разгоном GPU на 25 МГц.

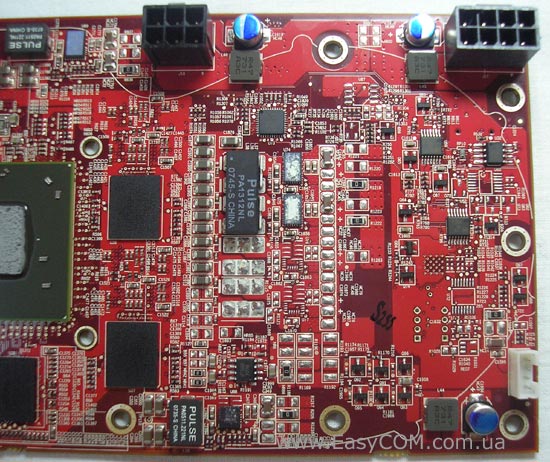

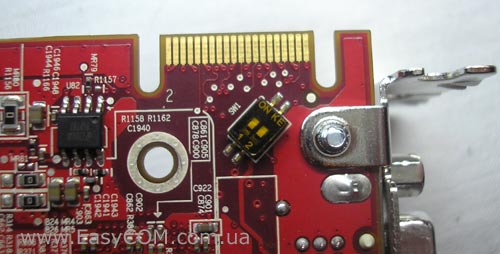

Интересно также заметить – рассматривая печатную плату, возникло предположение, что изначально она рассчитывалась на более прожорливое и горячее решение, поскольку на ней остался полностью не распаянным один из каналов питания, причем с заложенными возможностями подключения еще двух вентиляторов. Возможно решение, подобное Radeon HD 3870 X2, начинало проектироваться еще для R600 (Radeon HD 2900 XT) или, например, когда еще не были известны энергопотребление и тепловыделение RV670, но уже надо было начинать что-то создавать для конкуренции с топовыми решениями NVIDIA.
