Обзор видеокарты PowerColor Radeon HD 3870 512 Мб GDDR3

13-11-2008

Сегодня мы вас хотим познакомить с 3D-ускорителем на графическом процессоре семейства ATI Radeon HD 3800, которые заметно потеряв в цене, после выхода Radeon HD 4800, могут оказаться интересной альтернативой для желающих сэкономить. Нас заинтересовала видеокарта на Radeon HD 3870 с 512 Мб видеопамяти, но GDDR3, что не характерно для установленного здесь чипа с более высокими частотами работы. Отметим, что именно Radeon HD 3850, отличающийся более низкой частотой ядра,  относительно Radeon HD 3870, оснащаются такой памятью, что в совокупности дает сбалансированный результат. Но рассматриваемый вариант применения графического процессора, представленный компанией PowerColor (кстати, подобные решения можно встретить и у других производителей, например ASUS  EAH3870 MAGIC/HTDI/512M), вполне соответствует ценовой нише Radeon HD 3870 сегодня и может заинтересовать конечного потребителя. К тому же данный адаптер оснащен альтернативной системой охлаждения и имеет индивидуальный комплект поставки. Это решение было названо производителем как AX3870 512MD3-P, но поиски на официальном сайте привели нас только к модели AX3870 512MD3-PH очень схожей по всем параметрам.

PowerColor Radeon HD 3870 512 Мб GDDR3

Рассмотрим спецификацию этой видеокарты:

Производитель

PowerColor

Модель

AX3870 512MD3-P

Графическое ядро

AMD/ATI Radeon HD 3870 (RV670 XT)

Конвейера

320 унифицированных потоковых

Поддерживаемые API

DirectX 10.1 (Shader Model 4.1)
OpenGL 2.0

Частота ядра, МГц

775

Объем (тип) памяти, Мб

512 (GDDR3)

Частота (эффективная) памяти, МГц

900 (1800 DDR)

Шина памяти

256-разрядная

Стандарт шины

PCI Express X16 2.0

Максимальное разрешение

До 2560x1600 (Dual-link DVI) или 1920x1200 (Single-link DVI)
До 2048x1536 (VGA)

Выходы

2x DVI-I (1x VGA через переходник)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.powercolor.com/

PowerColor AX3870 512MD3-P

Поставляется видеокарта в средней по величине двойной картонной коробке, верхняя часть которой имеет оформление в фирменном стиле , а внутренняя выполнена из картона белого цвета. Лицевая часть упаковки сообщает только самые ключевые особенности содержимого: модель GPU, объем установленной памяти и ее тип, плюс информацию о профессиональной системе охлаждения. Остальные перечисленные особенности вполне стандартны для всех современных видеокарт. К сожалению, не хватает исчерпывающей информативности о рабочих частотах и других особенностях, что могло бы помочь определиться с выбором покупателю, не сильно разбирающемуся в продуктивной линейке PowerColor.

PowerColor AX3870 512MD3-P

Но радует, что на обратной стороне есть качественное описание поддерживаемых технологий и основных характеристик данного продукта.

PowerColor AX3870 512MD3-P

На боковой грани упаковки имеется указание минимальных требований к аппаратному обеспечению ПК покупателя: 1 Гб оперативной памяти, блок питания мощностью от 450 Вт с одним 6-контактным разъемом питания.

PowerColor AX3870 512MD3-P

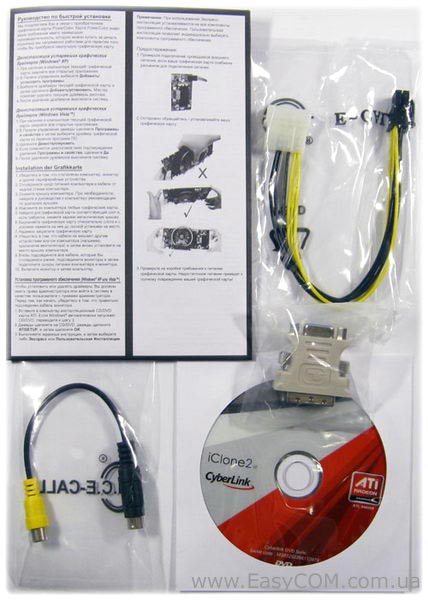

Комплектация включает минимальный набор необходимых компонентов:

  • Переходник с DVI на VGA;
  • Переходник на композитный TV-Out;
  • Переходник питания с одного (!) периферийного разъема типа Molex на 6-pin PCI Express питания видеокарты;
  • CD с драйверами и дополнительным программным обеспечением;
  • Руководство по установке видеокарты (бумажная и электронная версии).

PowerColor AX3870 512MD3-P

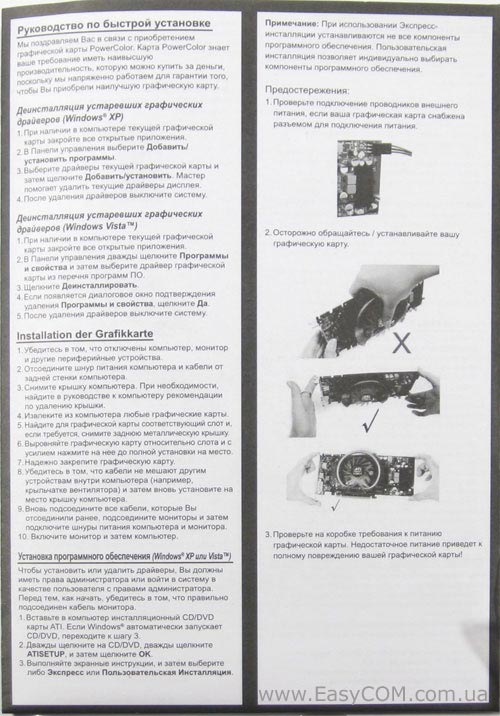

Сопроводительная документация довольно проста, а главное понятна. Она может вполне быстро и информативно, причем и на русском языке, помочь покупателю с установкой своего приобретения в корпус ПК.

PowerColor AX3870 512MD3-P

PowerColor AX3870 512MD3-P

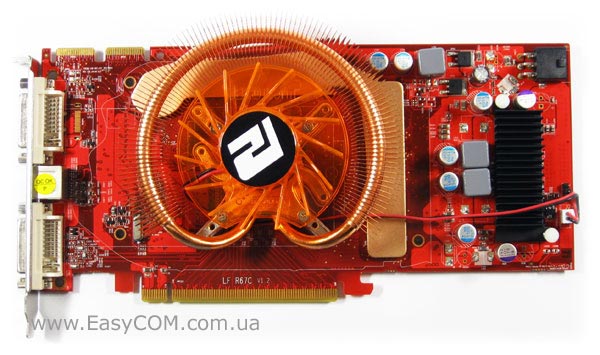

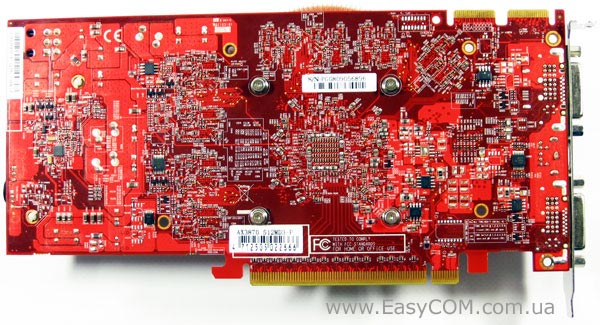

Для изготовления видеокарты используется печатная плата не схожая с эталонной, но, как мы уже упоминали, это следствие не совсем стандартного подхода в использовании микросхем памяти. Обратим внимание и на альтернативную двухслотовую систему охлаждения на основе тепловых трубок, но с простым двухконтактным разъемом питания вентилятора, что говорит об отсутствии контроля скорости вращения вентилятора, и приклеенным термоклеем радиатором из алюминиевой пластины «под медь» на чипах памяти. Все основные компоненты кулера выполнены из меди, и лишь радиатор элементов питания покрыт черной краской скрывающей его сущность. Такую реализацию вполне можно назвать профессиональной и именно на этом названии настаивает производитель. В совокупности такая система теплоотвода должна позволить достаточно хорошо разогнать видеокарту.

PowerColor AX3870 512MD3-P

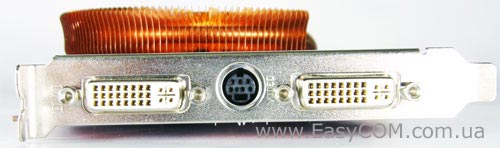

Для подключения внешних устройств используются необходимый набор разъемов: два DVI-I, преобразуемые с помощью переходника в VGA (15-pin D-Sub), и TV-Out.

PowerColor AX3870 512MD3-P

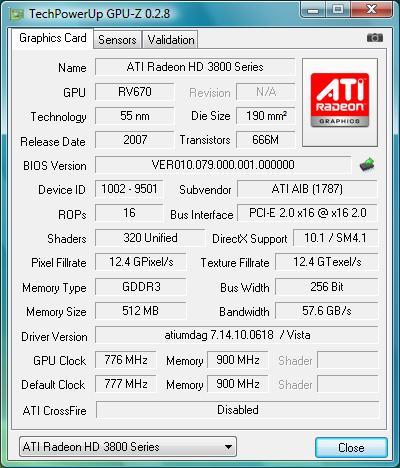

Графический процессор ATI Radeon HD 3850 имеет 320 универсальных потоковых процессоров, 16 текстурных блоков и 16 блоков ROP. Его рабочая тактовая частота на PowerColor AX3870 512MD3-P равна рекомендуемой - 775 МГц. Обмен данными с видеопамятью осуществляется по 256-разрядной шине.

PowerColor AX3870 512MD3-P

На видеокарте установлено 512 Мб видеопамяти восемью микросхемами GDDR3. Ввиду невозможности снять приклеенную к микросхемам пластину-радиатор, мы не можем определить их характеристики по маркировке, но на видеокарте они работают на частоте 1,8 ГГц DDR.

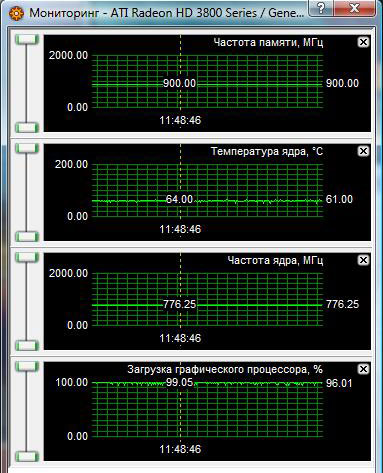

В результате проверки возможностей кулера можно констатировать достаточно тихую его работу и хорошую эффективность, т.к. при автоматическом управлении скоростью вращения обороты не подымались выше 50% от номинала, обеспечивая почти бесшумную работу карты, а нагрев ядра при этом составил 64 ºС.

PowerColor AX3870 512MD3-P

При ручной установке скорости вращения на максимум, мы услышали достаточно ощутимый шум от кулера, а эффективность охлаждения при этом увеличилась всего на 3-5 ºС.
