Обзор видеокарты PowerColor Red Dragon Radeon RX 5700 8GB OC: как приручить красного дракона?

На данный момент серия новейших графических решений AMD Radeon RX 5700 включают в себя две модели: Radeon RX 5700 и Radeon RX 5700 XT. Они относятся к среднему ценовому диапазону и призваны заменить на рынке Radeon RX Vega 56/64, которые хоть и получились довольно интересными, но высокая себестоимость и тепловыделение не позволили им получить широкое распространение. В прошлом материале мы рассмотрели подробности 7-нм микроархитектуры RDNA (Radeon DNA) и познакомились со старшей видеокартой, а теперь настало время младшего решения.

PowerColor Red Dragon Radeon RX 5700 OC

Сводная таблица технической спецификации видеокарт компании AMD:

Модель

AMD Radeon RX 580

AMD Radeon RX 590

AMD Radeon RX Vega 56

AMD Radeon RX Vega 64

AMD Radeon VII

AMD Radeon RX 5700

AMD Radeon RX 5700 XT

GPU

AMD Polaris 20 XT

AMD Polaris 30 XT

AMD Vega 10 XL

AMD Vega 10 XT

Vega 20 XL

AMD Navi 10 XL

AMD Navi 10 XT

Микроархитектура

4-е поколение AMD GCN

4-е поколение AMD GCN

5-е поколение AMD GCN

5-е поколение AMD GCN

5-е поколение AMD GCN

AM RDNA

AM RDNA

Число транзисторов, млн

5700

12500

12500

12500

13200

10300

10300

Площадь кристалла, мм2

232

232

486

486

331

251

251

Техпроцесс, нм

14

12

14

14

7

7

7

Количество вычислительных блоков

36

36

56

64

60

36

40

Количество потоковых процессоров (ALU)

2304

2304

3584

4096

3840

2304

2560

Количество текстурных блоков (TMU)

144

144

224

256

240

144

160

Количество растровых блоков (ROP)

32

32

64

64

64

64

64

Тактовая частота GPU, МГц

1257 / 1340

1 469 / 1 545

1156 / 1471

1247 / 1546

1 400 / 1 750

1465 / 1625 / 1725

1605 / 1755 / 1905

Тип видеопамяти

GDDR5

GDDR5

HBM2

HBM2

HBM2

GDDR6

GDDR6

Объем, ГБ

4 / 8

8

8

8

16

8

8

Эффективная частота памяти, МГц

7000 / 8000

8000

1600

1890

1800

14000

14000

Ширина шины памяти, бит

256

256

2048

2048

4096

256

256

Пропускная способность, ГБ/с

224 / 256

256

410

484

1024

448

448

Уровень производительности одиночной точности, TFLOPS

6,2

7,1

10,5

12,7

13,8

7,95

9,75

Показатель TDP, Вт

185

225

210

295

300

185

225

Рекомендованная стоимость на старте продаж, $

199 / 229

279

399

499

699

349

399

PowerColor Red Dragon Radeon RX 5700 OC

Как видите, оба представленных адаптера построены на базе графического процессора Navi 10. В максимальной конфигурации AMD Navi 10 XT содержит 2560 потоковых процессоров (ALU), 160 текстурных блоков (TMU), 64 блока растеризации (ROP), четыре асинхронных движка и процессор обработки геометрии с четырьмя блоками обработки примитивов. В случае с GPU Radeon RX 5700 количество исполнительных блоков на 10% меньше.

Естественно, тактовые частоты также разнятся. И к уже знакомой базовой и динамичной частоте, AMD добавила игровую частоту. Она соответствует минимальному авторазгону в самых требовательных играх.

По конфигурации чипа Navi 10 XL имеем большое сходство с Polaris 20/30. Но микроархитектура RDNA по сравнению с GCN получила большое количество качественных изменений, которые призваны увеличить эффективность использования ресурсов SIMD-блоков. К примеру, новые CU рассчитаны на исполнение двух инструкций в течение одного такта, в то время как предшественникам требуется четыре. Также видим удвоенное количество ROP: 64 вместо 32. Это роднит новинку с Vega и повышает эффективность 3D-рендеринга.

PowerColor Red Dragon Radeon RX 5700 OC

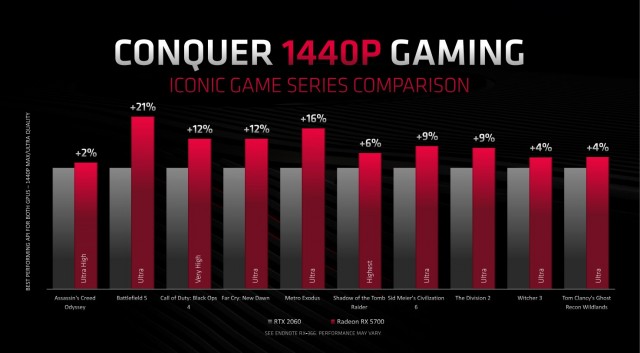

А благодаря передовому 7-нм техпроцессу производительность на ватт у Navi 10 в 1,5 раза лучше Vega 10, не говоря уже о более компактном кристалле и возросших частотах. TDP Radeon RX 5700 аналогичен Radeon RX 580 и составляет всего 185 Вт. У Radeon RX 5700 XT он достигает 225 Вт, как и у Radeon RX 590. Для сравнения: прямые конкуренты GeForce RTX 2060 / 2060 Super и GeForce RTX 2070 / 2070 Super «кушают» 160 / 175 и 175 / 215 Вт соответственно.

Как и в случае с Radeon RX 5700 XT, Radeon RX 5700 оснащена 8 ГБ GDDR6-памяти. Пропускная способность составляет 448 ГБ/с при 256-битной шине и эффективной частоте 14000 МГц. Это ставит ее между Radeon RX Vega 56 и Radeon RX Vega 64 с дорогущей памятью HBM2.

PowerColor Red Dragon Radeon RX 5700 OC

Хватит теории – переходим к практическому знакомству с новинкой на примере нереференсной видеокарты PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC).

Спецификация

Модель

PowerColor Red Dragon Radeon RX 5700 8GB OC (AXRX 5700 8GBD6-3DHR/OC)

GPU

AMD Navi 10 XL

Микроархитектура

AMD RDNA

Техпроцесс, нм

7

Количество потоковых процессоров

2304

Количество текстурных блоков

144

Количество растровых блоков

64

Базовая / игровая / динамическая частота GPU, МГц

1565 / 1720 / 1750 (OC Mode)

1490 / 1650 / 1725 (Silent Mode)

Эффективная частота памяти, МГц

14000

Объем памяти, ГБ

8

Тип памяти

GDDR6

Ширина шины памяти, бит

256

Пропускная способность памяти, ГБ/с

448

Интерфейсы вывода изображения

1 x HDMI 2.0

3 x DisplayPort

Минимальная мощность блока питания, Вт

650

Дополнительные разъемы питания PCIe

1 x 8-контактный

1 x 6-контактный

Размеры с официального сайта (собственные измерения), мм

240 х 132 x 41 (258 x 130 х 40,5)

Драйверы

Свежие драйверы можно скачать с сайта компании PowerColor или сайта производителя GPU

Сайт производителя

PowerColor

Упаковка и комплектация

PowerColor Red Dragon Radeon RX 5700 OC PowerColor Red Dragon Radeon RX 5700 OC

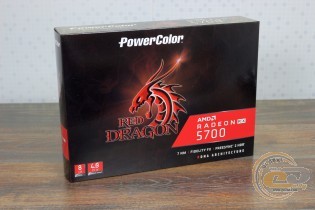

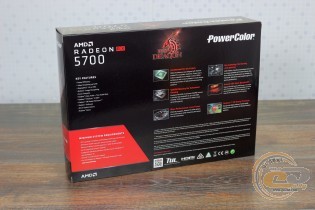

На полках магазинов PowerColor Red Dragon Radeon RX 5700 8GB OC можно будет легко узнать по красочной картонной коробке. Она выполнена в черно-красных тонах. На передней части красуется изображение логотипа серии в виде красного дракона, упоминается название модели, наличие 8 ГБ GDDR6-памяти, поддержка интерфейса PCIe 4.0 и некоторые особенности микроархитектуры RDNA. Тыльная часть содержит яркие вставки, хорошо иллюстрирующие основные преимущества новинки. Там же можно найти список рекомендаций производителя к блоку питания: минимум 650 Вт и два дополнительных коннектора питания (6- и 8-контактный).

Судя по официальному сайту производителя, в комплекте поставки должен быть мануал и диск с драйверами, но наш образец приехал без них.

Внешний вид

PowerColor Red Dragon Radeon RX 5700 OC

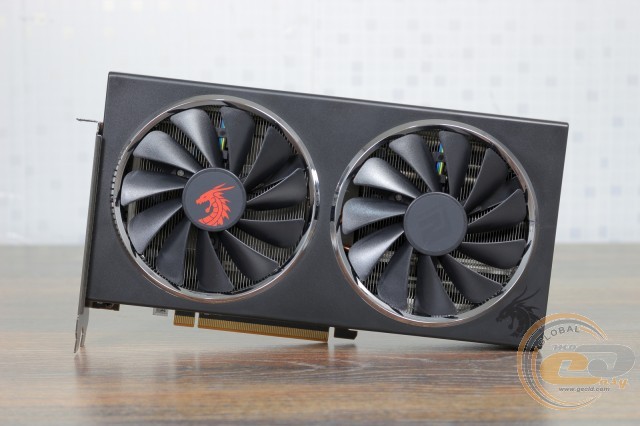

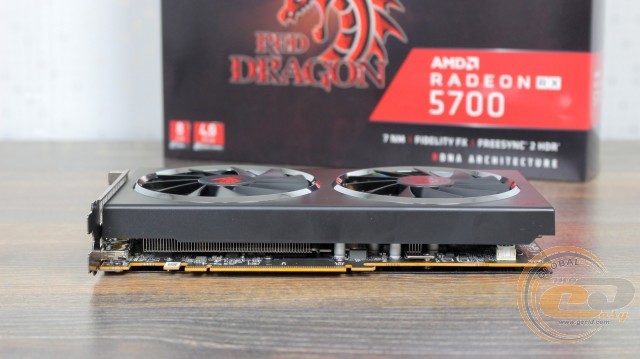

PowerColor AXRX 5700 8GBD6-3DHR/OC относится к оригинальным решениям с модифицированной PCB и системой охлаждения. Выглядит новинка просто и симпатично: матово-черные цвета и прямоугольные формы, без какой-либо подсветки. На пластиковом кожухе и вентиляторе есть красивые вставки в виде дракончиков и серебристые ореолы вокруг вентиляторов.

PowerColor Red Dragon Radeon RX 5700 OC

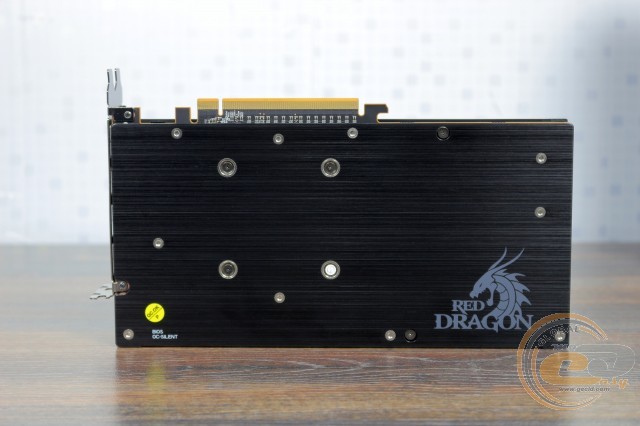

Обратная сторона видеоадаптера закрыта сплошной металлической пластиной, которая защищает печатную плату и принимает участие в отводе тепла. На ней также красуется большой логотип Red Dragon.

PowerColor Red Dragon Radeon RX 5700 OC

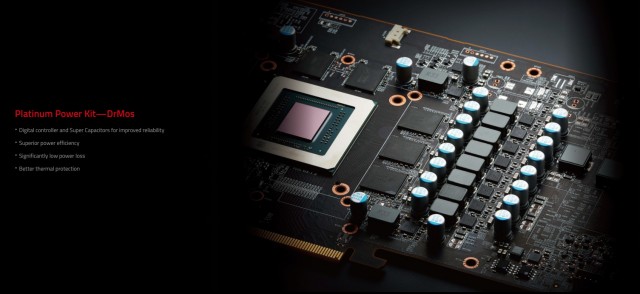

Разобрать новинку нам не разрешили, но судя по изображению на официальном сайте, используется 8-фазная (у эталонной Radeon RX 5700 распаяно 7 фаз) подсистема питания GPU под управлением цифрового контроллера.

PowerColor Red Dragon Radeon RX 5700 OC

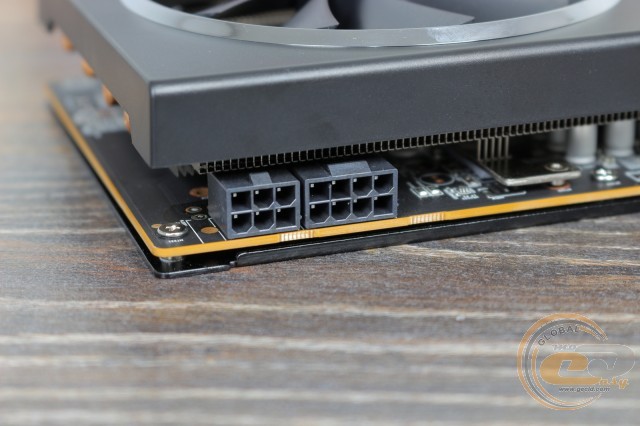

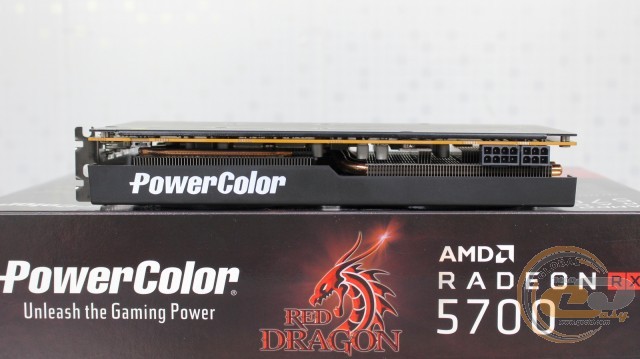

Помимо слота PCI Express х16, питание видеокарты обеспечивается через пару дополнительных разъемов PCIe (6- и 8-контактному). Вместе со слотом PCI Express 4.0 х16 они могут подавать суммарно до 300 Вт энергии (75 + 75 + 150). Этого с лихвой хватит для разгонных экспериментов, учитывая, что энергопотребление видеокарты составляет 185 Вт. Благодаря удачному расположению кулер нисколько не затрудняет отключение кабеля PCIe.

PowerColor Red Dragon Radeon RX 5700 OC

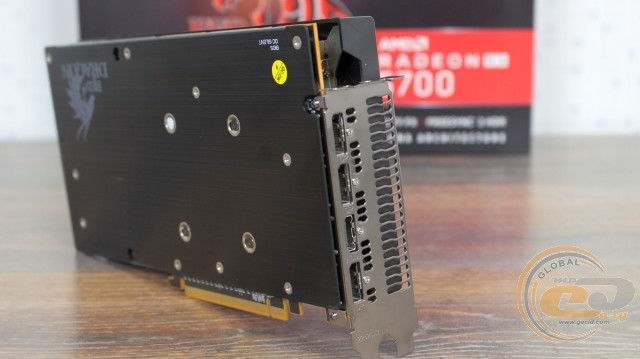

Для вывода изображения используется эталонный набор интерфейсов:

  • 1 х HDMI;
  • 3 х DisplayPort.

PowerColor Red Dragon Radeon RX 5700 OC

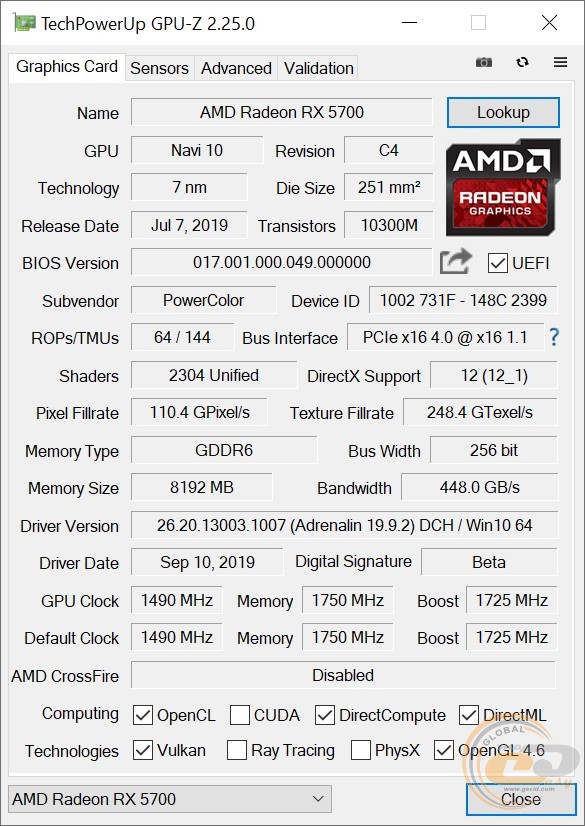

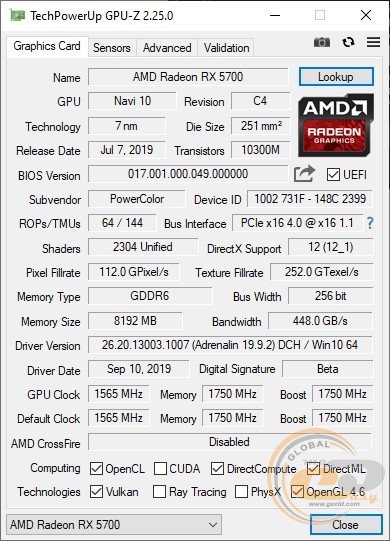

Утилита GPU-Z отрапортовала, что в основе PowerColor Red Dragon Radeon RX 5700 8GB OC лежит 7-нм GPU AMD Navi 10 XL. По умолчанию используется профиль OC, в котором частоты куда выше эталонных: 1565 / 1720 / 1750 против 1465 / 1625 / 1725 МГц.

В свою очередь 8 ГБ GDDR6-памяти работают с эффективной частотой 14000 МГц и пропускной способностью 448 ГБ/с при 256-битной шине, что полностью соответствует рекомендованным значениям.

PowerColor Red Dragon Radeon RX 5700 OC

PowerColor Red Dragon Radeon RX 5700 OC

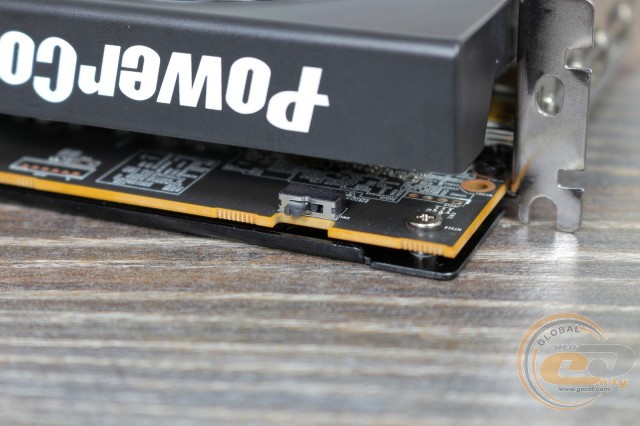

Видеокарта получила две микросхемы BIOS и удобный тумблер для переключения между ними. В одном чипе содержится профиль OC, во втором – Silent. При его активации частоты графического процессора снижаются до 1490 / 1650 / 1725 МГц, хотя GPU-Z опять некорректно считывает показатели.

Система охлаждения

PowerColor Red Dragon Radeon RX 5700 OC

По современным меркам видеокарта получилась довольно компактной. Она занимает два слота расширения и имеет длину 240 мм. В качестве охладителя применяется двухвентиляторный кулер.

Конструкция пассивной части состоит из двух блоков алюминиевых ребер, пронизанных пятью 6-мм медными тепловыми трубками. Реализована технология прямого контакта тепловых трубок с графическим процессором. Силовые элементы и чипы памяти также не остались без охлаждения. Они отдают тепло основному радиатору СО.

PowerColor Red Dragon Radeon RX 5700 OC

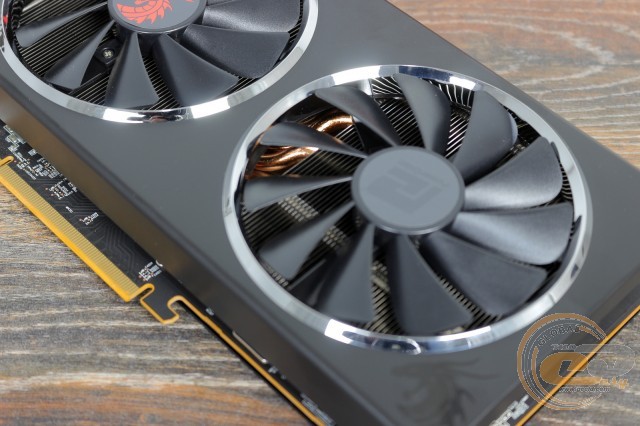

Активная часть представлена двумя 96-мм вентиляторами, закрепленными на пластиковом кожухе. В их конструкции применяется двойной шарикоподшипник, что гарантирует длительный срок службы.

PowerColor Red Dragon Radeon RX 5700 OC

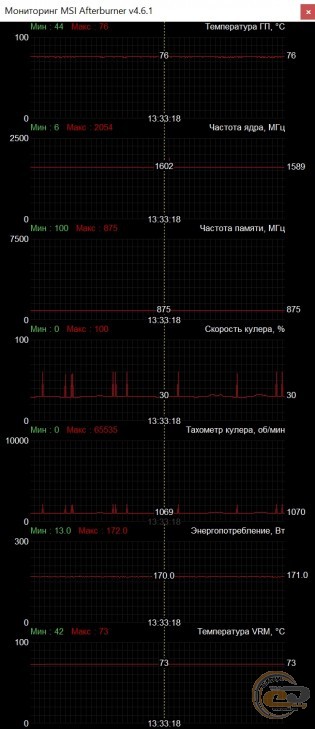

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки с активированным профилем OC, графическое ядро нагрелось до 76°С при критическом показателе 110°С, а кулер работал на скорости 1070 об/мин (30% от своей максимальной мощности). Шум был ниже среднего уровня и не выделялся на фоне других компонентов системы. Частота графического ядра составила 1589 МГц.

PowerColor Red Dragon Radeon RX 5700 OC

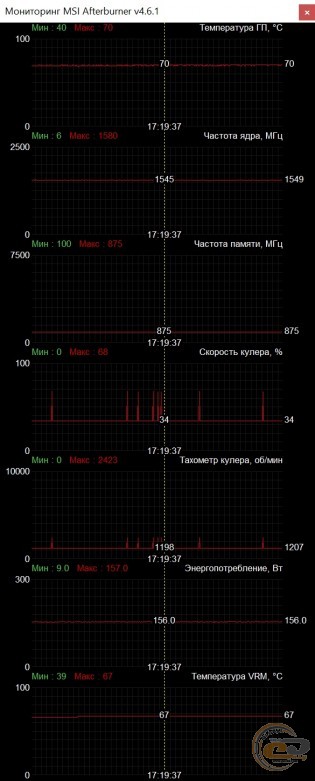

В аналогичных условиях, но с активным профилем Silent, температура ГП была на уровне 70°С, а кулер работал на скорости 1207 об/мин (34% от своей максимальной мощности). Частота ГП составила 1549 МГц. Шум опять не превышал среднего уровня.

PowerColor Red Dragon Radeon RX 5700 OC

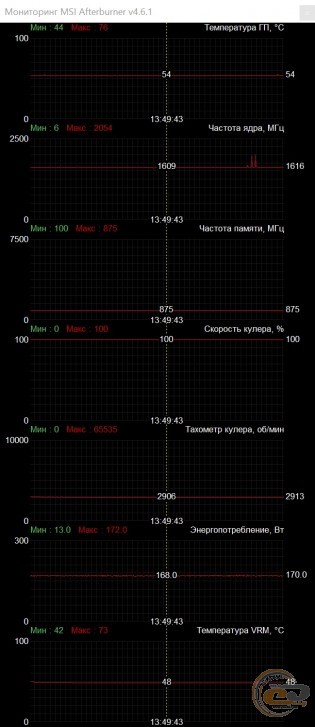

В режиме максимальной частоты вращения лопастей вентиляторов (2913 об/мин) температура GPU опустилась до 54°С. Шум превысил средний уровень и стал некомфортным для повседневного использования. При этом частота GPU составила всего 1616 МГц.

PowerColor Red Dragon Radeon RX 5700 OC

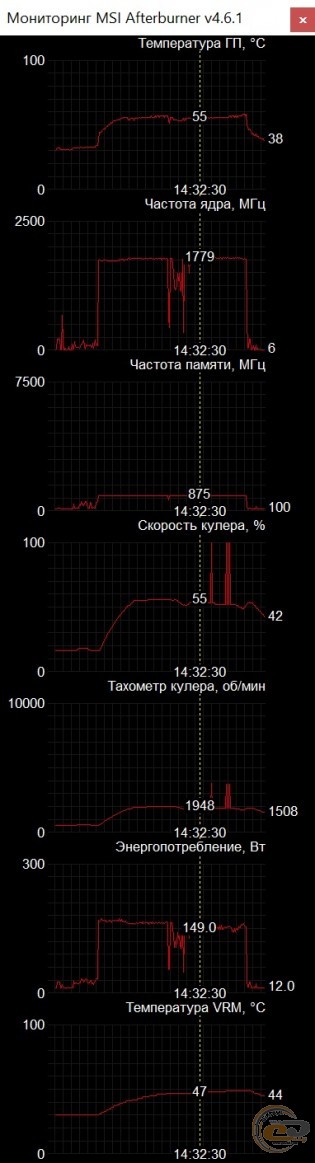

В реальной игровой нагрузке, которая создавалась силами Assassins Creed Odyssey в Full HD при максималках, скорость графического процессора достигла 1779 МГц (выше заявленных 1720 МГц), а температура – 55°С. Вентиляторы вращались на частоте 1948 об/мин (55% от максимума).

PowerColor Red Dragon Radeon RX 5700 OC

Переход в 4K снизил частоту ГП до 1704 МГц, а температура, наоборот, возросла – до 59°С. Вертушки работали на скорости 1881 об/мин (53% от максимума).

PowerColor Red Dragon Radeon RX 5700 OC

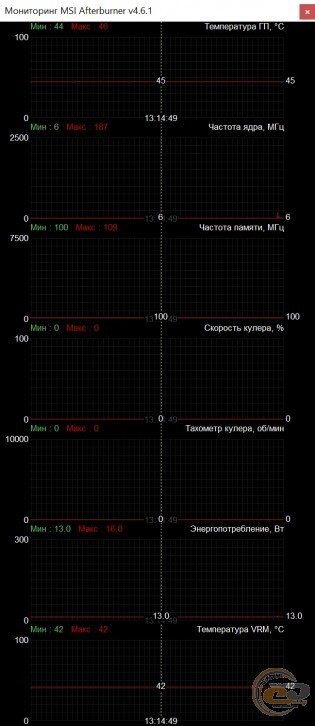

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижались, позволяя снизить энергопотребление и тепловыделение видеоускорителя в целом. В таком режиме температура GPU не превышала 45°С, а кулер переходил в пассивный режим. Вентиляторы запускались только после достижения температурой GPU отметки 60°С. Поэтому в моменты простоя видеокарта абсолютно бесшумная.

Система охлаждения модели PowerColor Red Dragon Radeon RX 5700 8GB OC хорошо справляется с охлаждением разогнанного GPU, обеспечивая низкие температуры и приемлемый уровень шума. Постороннего шума в виде высокочастотного писка дросселей не было.
