::>Видеокарты >2007 > Sapphire Radeon HD2600XT GDDR4

Обзор новейшей видеокарты Sapphire Radeon HD 2600 XT GDDR4

10-08-2007

Вслед за спорным и «горячим», претендующим на топовый, графическим процессором Radeon HD 2900 XT от AMD/ATI, с 28-го июля начались продажи «массовых» Radeon HD 2600 XT. Удешевленные графические процессоры в среднем, как будет видно из спецификации, являются 1/3 от флагманского решения. Но вместе с упрощением заметно уменьшилось энергопотребление, а также значительно снижена и цена, что делает видеокарты на этом GPU более доступными. Но упрощения упрощениями, энергопотребление энергопотреблением, цена ценой – главный вопрос в производительности. Но прежде чем проводить тесты и делать выводы, давайте немного детальнее посмотрим на архитектуру новинки.

AMD/ATI Radeon HD 2600 XT

Графический процессор

R630

Техпроцесс, нм

65

Число транзисторов, млн.

390

Число унифицированных потоковых процессоров, шт.

120

Число текстурных блоков, шт.

8

Число блоков растеризации (ROP’s), шт.

4

Поддержка версии Pixel Shaders / Vertex Shaders

4.0 / 4.0

Частота графического процессора, МГц

800

Объем памяти, Мб

256 / (512)

Тип поддерживаемой памяти

GDDR3 / GDDR4

Разрядность шины обмена с памятью, Бит

128

Эффективная частота работы видеопамяти, МГц

1400 МГц (700 МГц DDR) для GDDR3
2200 МГц (1100 МГц DDR) для GDDR4

Полоса пропускания видеопамяти, Гб/сек

~ 22.4 / 35.2

Теоретическая максимальная скорость закраски, Гпикс./сек

~ 3.2

Теоретическая максимальная скорость выборки текстур, Гтекс./сек

~ 6.4

Пиковая потребляемая мощность в 3D режиме работы, Вт

~ 45

Требования к мощности блока питания, Вт

~ 350

Интерфейс

PCI-Express x16

Выходы

2 x DVI (Dual-Link), HDMI, TV-Out, HDTV-Out

Графический процессор RV630 своей архитектурой во многом напоминает R600, но имеет значительно меньше блоков ALU, ROP, и TMU. Шейдерных 5-компонентных модулей (SPU) в RV630 стало 24 (всего 120 процессоров), а блоков текстурирования осталось 8 и блоков ROP теперь всего 4, в 2 и 4 раза меньше чем у R600, соответственно. Да и шина памяти стала значительно хуже – всего 128 бит, а не 256 как можно было ожидать. Зато это позволило значительно уменьшить площадь кристалла, не говоря о переходе на 65 нм техпроцесс, что повлекло за собой уменьшение энергопотребления (RV630 потребляет 45 Вт) и, что наиболее важно, цены.

Наиболее интересной интерпретацией RV630 стали видеокарты Radeon HD 2600 XT с быстрой видеопамятью GDDR4. Одну из таких видеокарт мы и изучим.

Видеокарта Sapphire Radeon HD 2600XT GDDR4

Для начала приведем краткую характеристику видеокарты:

Название

Sapphire Radeon HD 2600 XT 256Mb GDDR4 PCI-E DUAL DVI-I/TVO (PN: 102-B10101-00-AT)

Графическое ядро

AMD/ATI Radeon HD 2600 XT (RV630)

Конвейера

120 унифицированных потоковых

Поддерживаемые API

DirectX 10 (Shader Model 4.0)
OpenGL 2.0

Частота ядра

800 МГц

Объем памяти

256 Мб GDDR4

Частота памяти

2200 MГц (1100 МГц DDR)

Шина памяти

128-разрядная

Стандарт шины

PCI Express X16

Максимальное разрешение

До 2560 x 1600

Выходы

2x DVI-I (2x VGA через переходники, нет в комплекте(!))
2x HDMI (через переходники)
TV-Out  (HDTV, S-Video и Composite)

Поддержка HDCP

Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC

Драйверы

Свежие драйверы можно скачать с:
- сайта поддержки;
- сайта производителя GPU.

Сайт производителя

http://www.sapphiretech.com/

Все цены на Sapphire Radeon HD 2600 XT GDDR4

Sapphire Radeon HD 2600XT GDDR4

Первая видеокарта на ATI Radeon HD 2600 XT попала на тестирование в антистатическом пакете, без какой-либо фирменной символики производителя, компании Sapphire, в оформлении. Даже систему охлаждения не успели разукрасить, заменив «семпловые» языки серебристого пламени на традиционные обличия кибер-девушек.

Sapphire Radeon HD 2600XT GDDR4

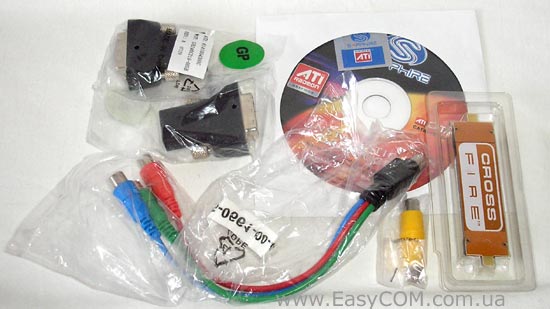

В комплекте с видеокартой можно получить:

  • 2 переходника с DVI на HDMI;
  • Покомпонентный TV-Out (HDTV);
  • Переходник с S-Video на Composite;
  • Мост CrossFire;
  • CD с драйверами и дополнительным программным обеспечением;
  • Фирменную наклейку.

Довольно скромная комплектация, как для столь ожидаемой видеокарты. Кроме того, обращаем внимание на отсутствие переходников на VGA – такой шаг не очень обрадует владельцев недорогих мониторов.

Sapphire Radeon HD 2600XT GDDR4

Sapphire Radeon HD 2600XT GDDR4

Видеокарта, выполнена на красном текстолите и имеет достаточно большие размеры, хотя и не сравнимые с такими монстрами как видеокарты на Radeon HD 2900 XT или GeForce 8800GTX/Ultra. Дизайн печатной платы референсный – собственно это она и есть, рекомендованная производителем разводка первых общедоступных образцов, распродаваемых от имени Sapphire. Сразу бросается в глаза посадочное место под чип VIVO, который на видеокарте отсутствует. А при ближайшем рассмотрении становится видно, что и в модуле питания не хватает элементов, а печатная плата рассчитана на использование дополнительного разъема питания.

Sapphire Radeon HD 2600XT GDDR4

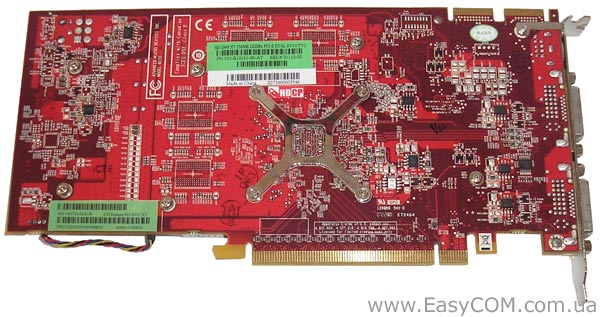

Перевернув плату, все становится понятно, глядя на пустые посадочные места для чипов памяти. Дизайн печатной платы является универсальным, позволяющим создавать видеокарты с 256 и 512 Мб видеопамяти. А увеличение элементов на видеокарте, вполне вероятно, повлечет и увеличение энергопотребления – тогда-то и пригодится дополнительный разъем питания и потребуется его обвязка.

Sapphire Radeon HD 2600XT GDDR4

Для подключения устройств отображения имеется два разъема DVI, преобразуемых с помощью идущих в комплекте переходников в HDMI, и TV-Out. Подключение мониторов VGA тоже возможно, но переходники с DVI на 15-pin D-Sub VGA придется покупать отдельно.

Практически всю поверхность фронтальной стороны видеокарты закрывает турбинная система охлаждения. Приятно, что в толщину эта система охлаждения занимает всего один слот. Рассмотрим ее конструкцию поближе.

Sapphire Radeon HD 2600XT GDDR4

Sapphire Radeon HD 2600XT GDDR4

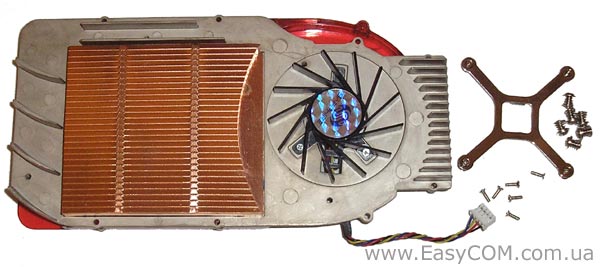

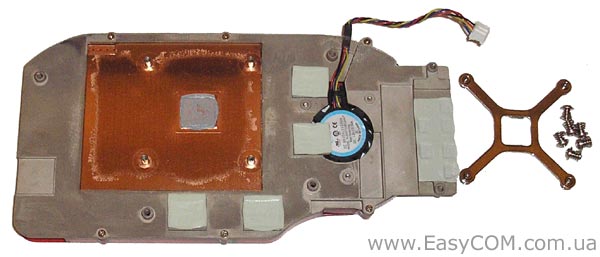

К графическому процессору, через густую термопасту, прилегает массивный медный теплосъемник, усеянный с обратной стороны тонкими ребрами. Остальная часть «станины-радиатора» выполнена из алюминиевого сплава. С одной стороны к ней крепится достаточно тихая турбина, а другой, через термопрокладки, она прилегает к чипам памяти и транзисторам модуля питания. Таким образом, система охлаждения получилась относительно компактной и обеспечивает достаточное охлаждение всех греющихся элементов. Конечно, можно было установить и более производительный кулер, но он бы был, наверняка, погабаритнее и подороже.

Sapphire Radeon HD 2600XT GDDR4

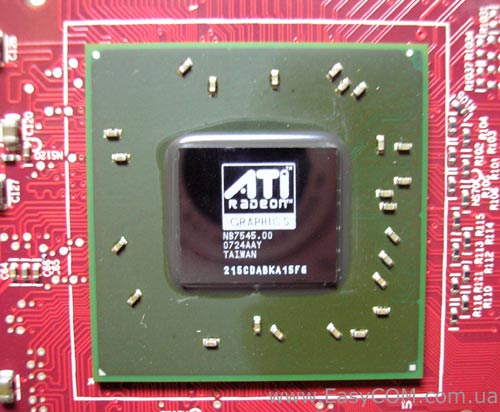

На самом графическом процессоре отсутствует явное указание модели. Но драйвер определяет его правильно, как ATI Radeon HD 2600 XT (RV630). Работает GPU, как и положено, на частоте 800 МГц.

Sapphire Radeon HD 2600XT GDDR4

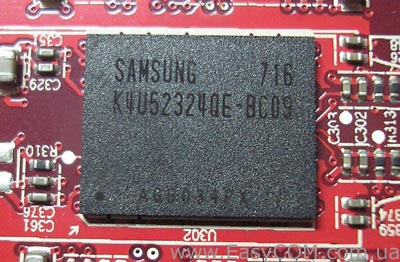

Вот она, долгожданная, память GDDR4. На  видеокарте установлено 256 Мб видеопамяти четырьмя микросхемами GDDR4 Samsung K4U52324QE-BC09 со временем выборки 0,9 нс, что соответствует рабочей тактовой частоте 2200 МГц (1100 МГц DDR), на которой чипы и работают.
