Обзор и тестирование видеокарты XFX Radeon HD 7970 Double D

В конце 2011 года компания AMD презентовала видеокарту на новом ядре Tahiti XT. Оно было изготовленно по инновационному в то время 28-нм техпроцессу, что позволило AMD Radeon HD 7970 некоторое время удерживать титул самой производительной одночиповой видеокарты. А в июне 2012 года была представлена более продуктивная версия – AMD Radeon HD 7970 GHz Edition, номинальная тактовая частота графического процессора которой была поднята с 925 до 1000 МГц, видеопамяти – с 1375 до 1500 МГц (эффективное значение увеличилось с 5,5 до 6,0 ГГц) и добавлена поддержка технологии AMD Power Tune with Boost, что обеспечило возможность автоматического повышения частоты графического процессора до 1050 МГц при увеличении уровня нагрузки.

Для ИТ-индустрии полтора года – весьма значительный cрок. За это время изменилось многое и на рынке видеокарт. Тем не менее, согласно последней информации, графические процессоры серии AMD Tahiti останутся на рынке до середины 2014 года. По всей видимости, видеокарты, созданные на их основе, довольно хорошо продаются, и появление первых адаптеров серии AMD Volcanic Islands не создаст внутренней конкуренции, что можно объяснить более высоким уровнем производительности новинок и, соответственно, разной ценой.. А пока этого не случилось, версии AMD Radeon HD 7970 и AMD Radeon HD 7970 GHz Edition от разных производителей все еще довольно актуальны и находят своих покупателей. С одной из таких видеокарт мы познакомим вас в данном обзоре.

Сегодня речь пойдет о решении от XFX, основанной на графическом ядре AMD Tahiti XT. Модель XFX Radeon HD 7970 Double D, на момент написания статьи, является одной из наиболее доступных версией видеокарты на данном чипе, поскольку она принадлежит к оригинальной серии AMD Radeon HD 7970, а не к линейке AMD Radeon HD 7970 GHz Edition. Чего стоит от нее ожидать – вы узнаете далее.

Спецификация:



Все цены на XFX+FX-797A-TDFC

Согласно спецификации, видеокарта XFX Radeon HD 7970 Double D работает на эталонных частотах памяти и графического ядра. Однако применение фирменной системы охлаждения должно предоставить неплохие возможности ручного разгона видеоадаптера.

Упаковка и комплектация

Сильной стороной упаковок продукции XFX является значительное информационное наполнение. Так, лицевая сторона информирует нас о типе внутреннего интерфейса адаптера (PCI Express 3.0), а также количестве и типе применяемой памяти (3 ГБ GDDR5).

Среди информации, предоставленной на тыльной стороне, следует выделить список присутствующих интерфейсов, а также пометку об использовании высококачественных компонентов в элементной базе видеокарты. Здесь же присутствует и информация о 28-нм техпроцессе производства графического ядра, использовании 384-битной шины памяти и поддержке выходами HDMI и Mini DisplayPort разрешения 4K.

Для питания видеокарты XFX Radeon HD 7970 Double D производитель рекомендует использовать источник мощностью не менее 500 Вт с поддержкой минимум одного 6- и одного 8-контактного разъема PCIe.

Внутри красочной упаковки содержится коробка из более жесткого картона, защищающая содержимое от негативных внешних воздействий в процессе транспортировки.

Комплекта поставки XFX Radeon HD 7970 Double D будет достаточно для большинства пользователей. Он включает:

• собственно, сам видеоадаптер;
• мост AMD CrossFireX;
• диск с драйверами;
• набор руководств пользователя;
• хенгер на дверную ручку с надписью «Не беспокоить, я играю».

Переходник для подключения монитора с интерфейсом D-Sub в комплекте отсутствует. При этом брошюра Adapters & Connectors, поставляемая в комплекте, сообщает о наличии разного рода переходников в ассортименте продукции XFX, но их уже придется приобретать отдельно. Переходники для разъемов питания также в комплект не включены. Таким образом, покупатель должен учитывать эти два нюанса, и в случае необходимости заблаговременно приобрести требующиеся переходники. Стоит также отметить, что такой подход, хоть и не намного, но все же позволяет снизить конечную стоимость продукта.

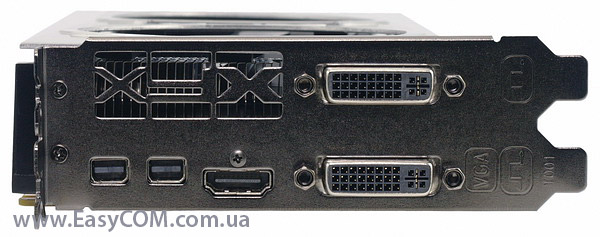

Набор интерфейсов на задней панели отличается от рекомендованного производителем наличием дополнительного порта DVI. В общей сложности он состоит из:

• 2 x DVI-I;
• 1 х HDMI;
• 2 х Mini DisplayPort.

Хотя оба разъема DVI и имеют вид DVI-I, но для подключения аналогового монитора подойдет только один, с пометкой «VGA».

Поддерживаются следующие разрешения мониторов:

• цифровое - до 4096x2160 (DisplayPort), до 2560x1600 (DVI), до 4096x3112 (HDMI);
• аналоговое - до 2048x1536.

Внешний вид и элементная база

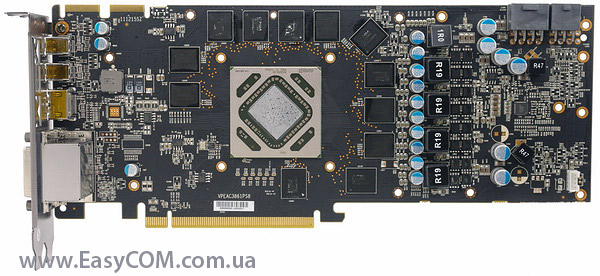

Печатная плата XFX Radeon HD 7970 Double D выполнена на текстолите черного цвета. Все значимые элементы поместились на ее лицевой стороне, что, учитывая размеры кулера, должно позитивным образом отразиться на охлаждении компонентов.

Как и было указано на упаковке, в элементной базе тестируемой видеокарты используются только высококачественные компоненты – твердотельные конденсаторы и дроссели с ферритовым сердечником. Система питания относительно простая – 4+1 фаза, соответственно для графического ядра и чипов памяти. Хотя это и позволит в некоторой мере удешевить конечный продукт, но также скажется и на возможностях оптимизации его параметров.

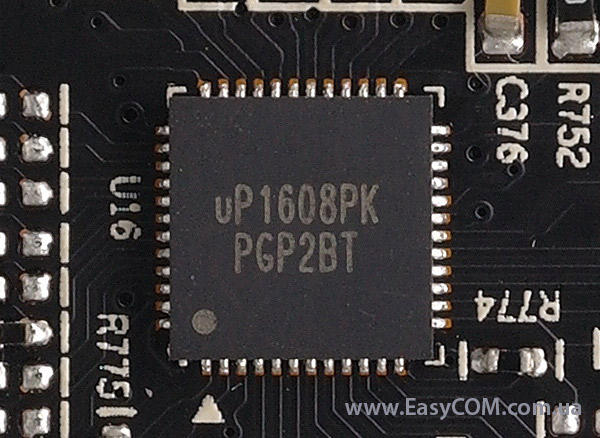

За мониторинг и контроль подаваемого на графический чип напряжения отвечает ШИМ-контроллер uP1608PK производства uPI Semiconductor.

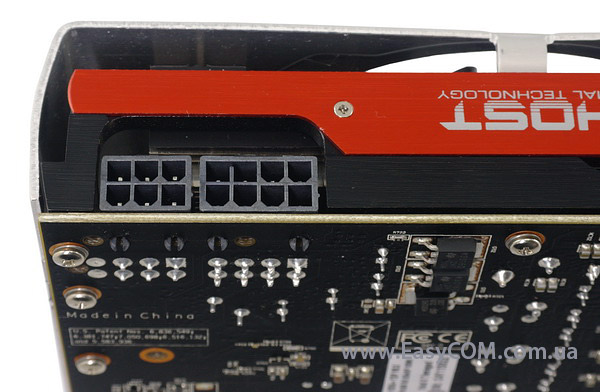

Кроме слота PCI Express 3.0 x16, напряжение на адаптер подается также через два разъема питания – 6- и 8-контактный. Таким образом, суммарная мощность входного напряжения может составить 300 Вт.

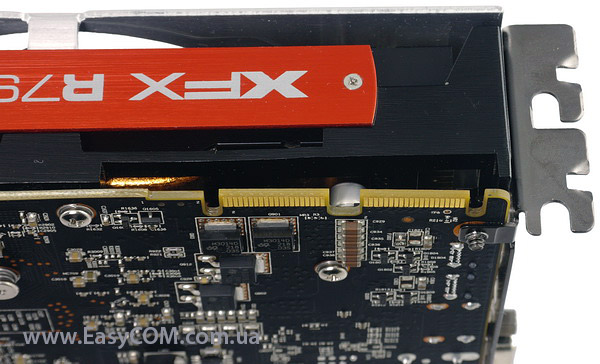

Также на печатной плате присутствуют два разъема AMD CrossFireX, позволяющие объединить несколько решений для проведения совместных графических вычислений.

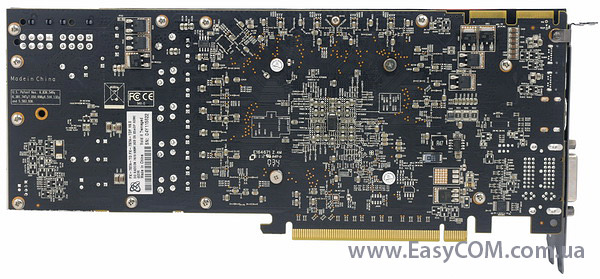

Обратная сторона видеокарты практически полностью лишена значимых элементов, поскольку ШИМ-контроллер и чипы памяти расположились на лицевой стороне текстолита.

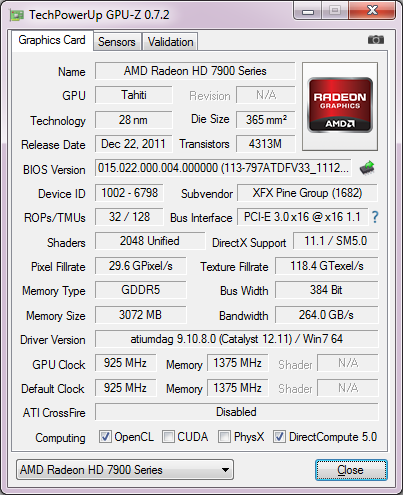

В основе видеоадаптера находится графическое ядро AMD Tahiti XT, созданное по 28-нм техпроцессу, в составе которого имеется 2048 потоковых процессоров. GPU и память работают на рекомендованной AMD частоте 925 МГц и 5500 МГц соответственно, а связь между ними обеспечивается с помощью 384-битной шины, которая осуществляет передачу 264 ГБ информации за секунду.

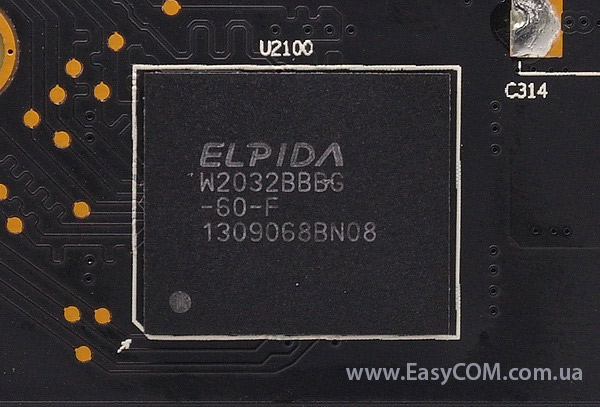

Память видеокарты XFX Radeon HD 7970 Double D объемом 3072 МБ набрана из 12 чипов, по 256 МБ каждый. Использовались микросхемы Elpida W2032BBBG-60-F, уже знакомые нам по модели XFX Radeon HD 7850 Double D. Правда, в данном случае их эффективная частота составляет уже 6000 МГц, а, следовательно, имеется потенциал для оптимизации.

Система охлаждения

Внешне видеокарты XFX узнаются безошибочно, благодаря применению декоративного кожуха со стандартной для производителя расцветкой системы охлаждения. Но, даже при почти полном внешнем сходстве адаптеров, параметры применяемого охладителя можгут кардинально отличатся.

В нашем случае в качестве активных элементов используются два вентилятора FD9015U12S производства компании FirstDO. При напряжении 12 В и силе тока 0,55 А они потребляют по 6,6 Вт. Диаметр крыльчатки составляет 84 мм. Как видим, их можно легко поднимать для очистки радиатора от пыли.

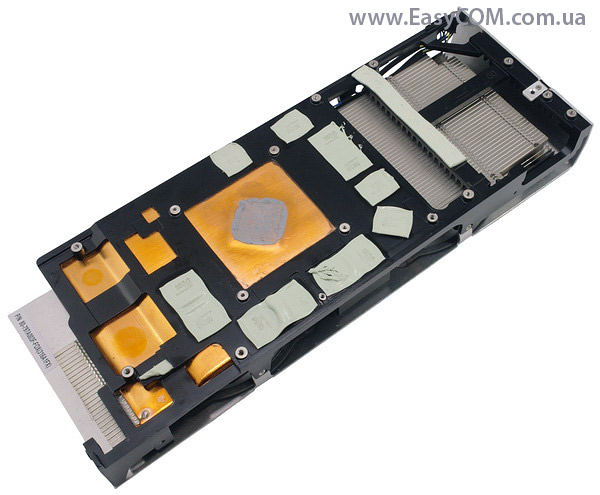

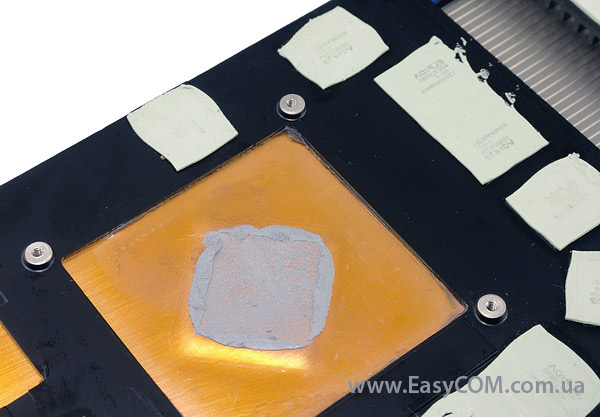

Пассивный элемент системы охлаждения видеокарты XFX Radeon HD 7970 Double D состоит из довольно большого алюминиевого радиатора и медной испарительной камеры, соединенных между собой термоклеем. Контакт кулера с графическим ядром осуществляется посредством термопасты, а для отвода тепла от силовых элементов и чипов памяти используются термопрокладки.

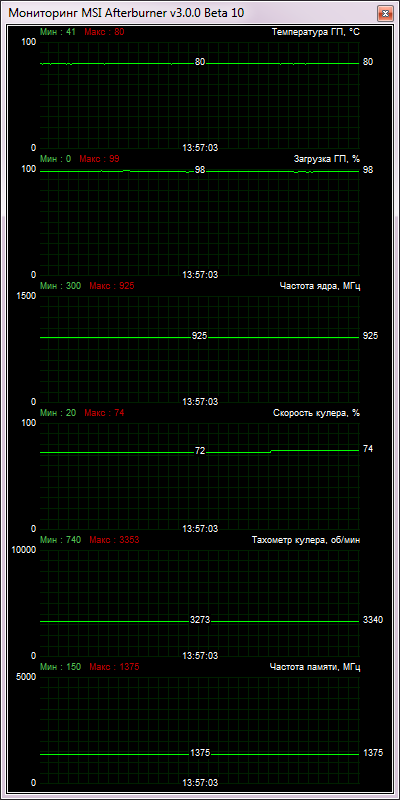

В режиме автоматического регулирования скорости вращения лопастей, при максимальной нагрузке графического ядра, его температура зафиксировалась на отметке 80°C. Скорость вращения вентиляторов при этом составляла немногим более 70% от максимальной – около 3300 об/мин. В этом режиме уровень шума очень низкий и неразличим на фоне остальных компонентов.

Максимальная скорость вращения вентиляторов сопровождается средним уровнем шума, который со временем создает определенный дискомфорт. На температурных показателях данный режим не слишком отразился – увеличение скорости до 3600 об/мин уменьшило температуру графического ядра до 78°C, то есть всего на 2 градуса.

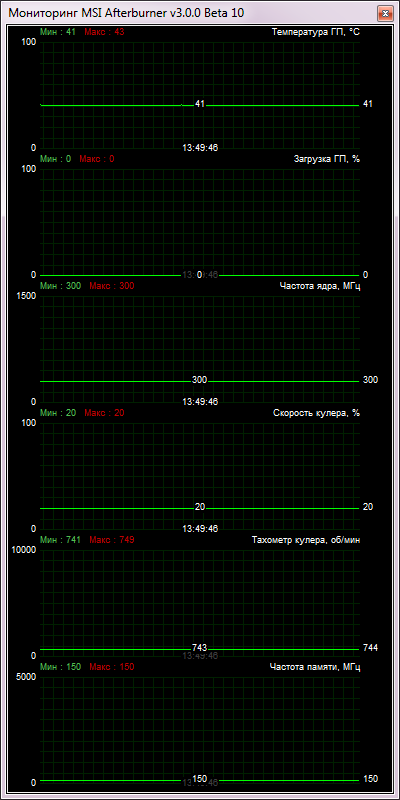

В простое температура графического ядра составляет 41°C, скорость вращения вентиляторов опускается до 740 об/мин, а создаваемый шум неразличим на фоне остальных компонентов.

Как видно из таблицы, система охлаждения видеокарты XFX Radeon HD 7970 Double D менее эффективна, чем в тестируемых ранее версиях от ASUS, HIS и MSI. При этом температура графического ядра, хотя и немного выше, но не превышает допустимых значений.

Тестирование
