Обзор и тестирования видеокарты ZOTAC GeForce GTX 770 Dual Silencer
18-11-2013
В арсенале гонконгского вендора ZOTAC четыре видеокарты имеют индекс «GTX 770». Модификация с кодом ZT-70303-10P относится к линейке ZOTAC AMP! Edition, имеющей солидный заводской разгон. Она уже побывала у нас на тестировании. Дальше идет ZOTAC ZT-70301-10P – герой нашего обзора, с которым мы чуточку позже познакомимся более подробно. За ним следует ZOTAC ZT-70304-10P, которая имеет увеличенный до 4-х ГБ объем видеопамяти. Замыкает линейку ускоритель ZOTAC ZT-70302-10P с незначительным заводским разгоном графического чипа.
Предлагаем начать знакомство с моделью ZOTAC GeForce GTX 770 Dual Silencer из изучения характеристик ускорителя и сравнения их с эталонным решением.
Модель |
ZOTAC GeForce GTX 770 Dual Silencer (ZT-70301-10P) |
Графическое ядро |
NVIDIA GK104 (Kepler) |
Количество универсальных шейдерных процессоров |
1536 |
Поддерживаемые API и технологии |
DirectX 11.1 (Shader Model 5.0), OpenGL 4.3, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, 3-way NVIDIA SLI, NVIDIA CUDA |
Частота графического ядра, МГц |
1059 (1098 с учетом технологии GPU Boost 2.0) |
Частота памяти (эффективная), МГц |
1752,5 (7010) |
Объем памяти, ГБ |
2 |
Тип памяти |
GDDR5 |
Ширина шины памяти, бит |
256 |
Пропускная способность памяти, ГБ/с |
224,4 |
Тип шины |
PCI Express 3.0 x16 |
Максимальное разрешение |
Цифровое - до 4096 x 2160 Аналоговое - до 2048 x 1536 |
Интерфейсы вывода изображения |
1 x DVI-D 1 x DVI-I 1 x HDMI 1 x DisplayPort |
Поддержка HDCP и декодирование HD-видео |
Есть |
Минимальная мощность блока питания, Вт |
600 |
Размеры, мм |
275 х 113 |
Драйверы |
Свежие драйверы можно загрузить из сайта компании ZOTAC или сайта производителя GPU |
Сайт производителя |
Все цены на ZOTAC+ZT-70301-10P
К основным отличиям ZOTAC GeForce GTX 770 Dual Silencer от эталонного варианта, кроме незначительного разгона GPU (на 13 МГц), можно отнести переработанную PCB и альтернативную систему охлаждения. Видеопамять функционирует на рекомендованной эффективной частоте 7010 МГц и имеет стандартный объем 2 ГБ. О печатной плате и системе охлаждения еще поговорим в соответствующих разделах, а сейчас предлагаем ознакомиться с упаковкой и комплектом поставки.
Упаковка и комплектация

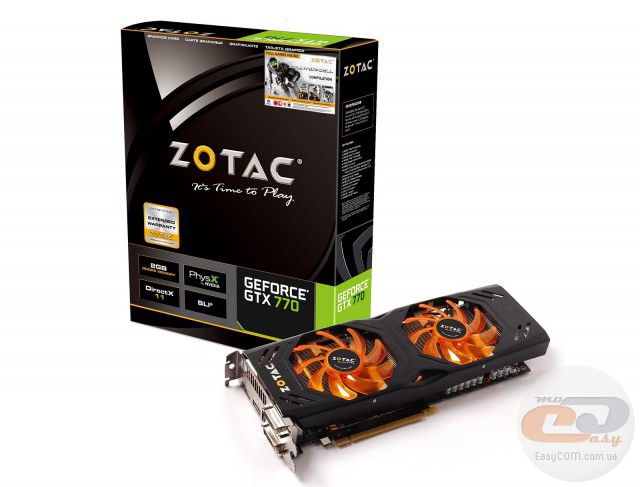

На витринах магазинов ZOTAC ZT-70301-10P можно узнать по коробке немалых размеров, выполненной в черных тонах. В ее центре красуется имя вендора – «ZOTAC» и фирменный девиз – «It's time to play». Кроме перечня основных технологий, которые поддерживает ускоритель, внимание привлекает наклейка, сообщающая о включении в комплект поставки трех игр из серии Splinter Cell.
Обратная сторона содержит изображение видеокарты и фирменный логотип использованной системы охлаждения Dual Silencer, а также короткое описание комплекта поставки на нескольких языках, включая русский.
На боковой грани разместились системные требования, согласно которым блок питания должен иметь мощность не меньше 600 Вт, быть способным выдавать как минимум 42 А по линии питания +12В и поддерживать один 8-контактный и один 6-контактный кабеля питания PCI Express.

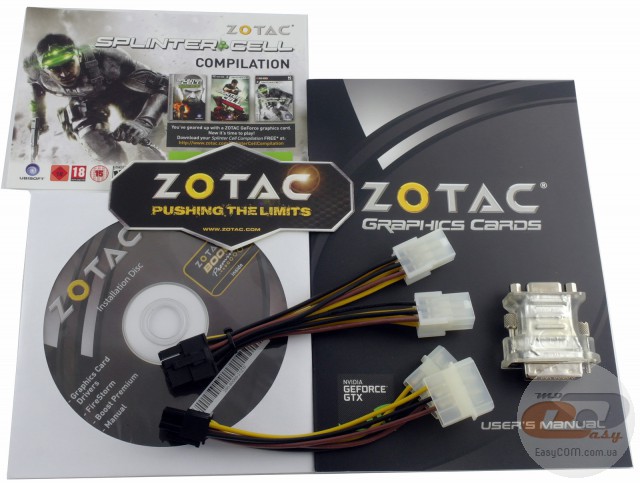

В упаковке, кроме самой видеокарты, можно найти диск с драйверами и утилитами, два переходника питания, руководство пользователя, наклейку на корпус с логотипом компании ZOTAC, переходник с DVI на D-Sub и приятный бонус в виде купона на бесплатную загрузку игр серии Splinter Cell. Единственное, чего не хватает, так это мостика NVIDIA SLI. В случае если возникнет потребность объединить несколько моделей для общих расчетов графических эффектов, его придется покупать отдельно.
На интерфейсной панели присутствуют широкие прорезы для выбрасывания нагретого воздуха за пределы системного блока. Для вывода изображения на графическом адаптере ZOTAC GeForce GTX 770 Dual Silencer предусмотрен следующий набор видеовыходов:
- 1 х DVI-I;
- 1 х DVI-D;
- 1 х HDMI;
- 1 х DisplayPort.
Поддерживаются следующие разрешения:
- цифровое - до 4096 x 2160;
- аналоговое - до 2048 x 1536.
Такая конфигурация внешних интерфейсов может, без сомнения, называться оптимальной. А учитывая комплектный переходник с DVI на VGA, вряд ли в пользователя возникнут проблемы с подключением к внешним дисплеям.
Внешний вид и элементная база

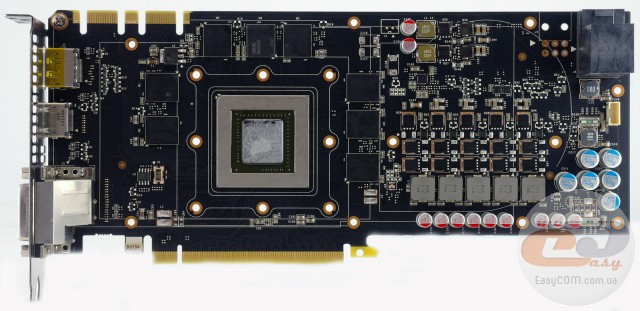

Дизайн печатной платы решения ZOTAC ZT-70301-10P полностью идентичный «старшей» видеокарте ZOTAC GeForce GTX 770 AMP! Edition, что дает надежду на неплохой разгонный потенциал, принимая во внимание довольно высокие частоты последней. Забегая наперед скажем, что мы не ошиблись.

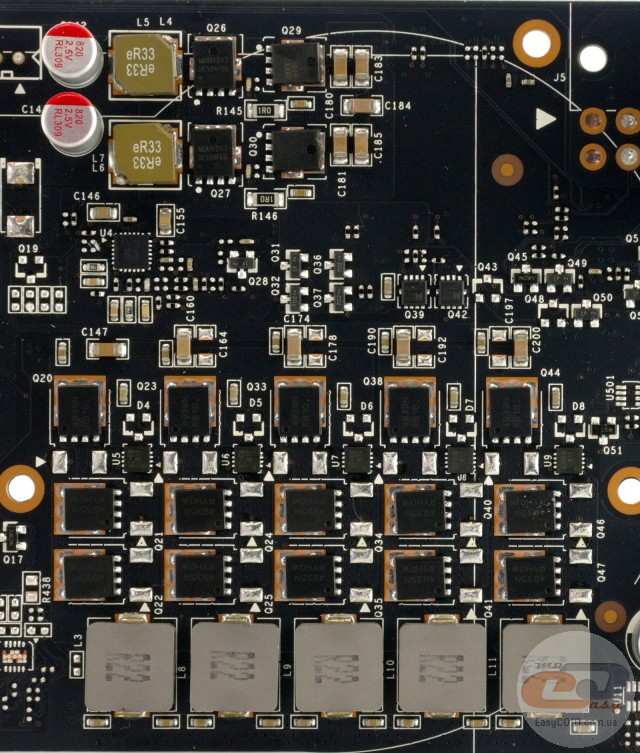

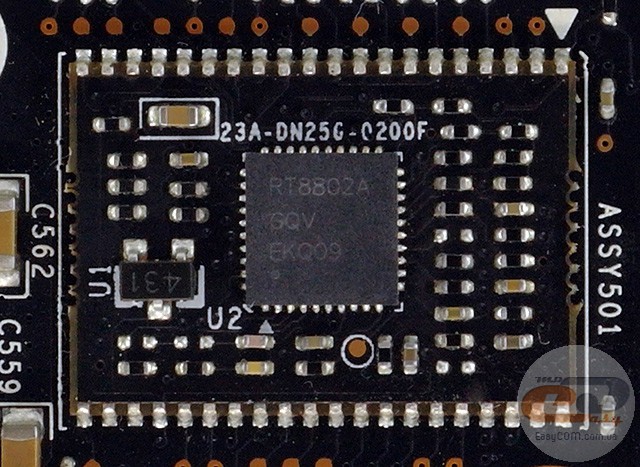

Питание тестируемой видеокарты выполнено по схеме 5+2 фазы (пять фаз для GPU и по одной для чипов памяти и PLL). Управление осуществляет ШИМ-контроллер RT8802A, расположенный на обратной стороне ускорителя. Он поддерживает активное переключение фаз, что положительным образом отображается на энергопотреблении и точности подачи напряжения в цепях питания. Как следствие – обеспечивается более стабильная работа ключевых узлов и увеличивается срок службы компонентов платы.

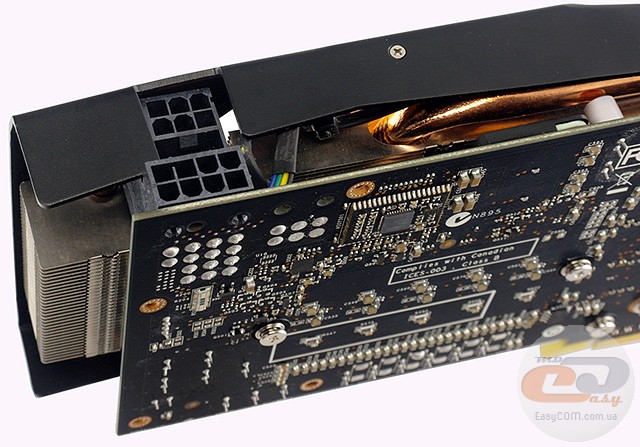

Кроме слота PCI Express 3.0 х16, питание видеокарты ZOTAC ZT-70301-10P подводится еще через два дополнительные разъемы PCIe (6-контактный и 8-контактный), которые расположены на боковой стороне графического адаптера. Они размещены друг над другом, что обеспечивает простоту подключения и сокращает общую длину видеокарты. Но из-за такого расположения будет сложно отключать кабели питания без определенных привычек и умений.
Для объединения нескольких подобных решений с помощью технологии NVIDIA SLI на ZOTAC GeForce GTX 770 Dual Silencer традиционно используются два MIO-коннектора. Такая конфигурация позволяет объединить от двух до четырех видеоускорителей для общих расчетов графических эффектов.

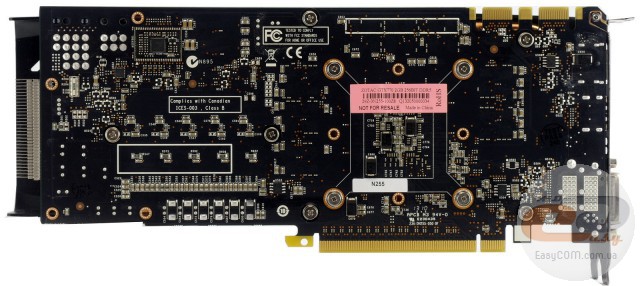

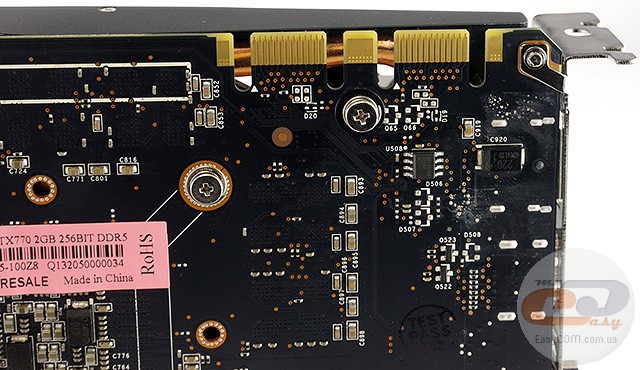

Обратная сторона видеокарты практически полностью лишена значимых элементов (кроме ШИМ-контроллера). Это стало возможным благодаря немалым размерам текстолита, что позволило разместить все микросхемы памяти на фронтальной стороне.

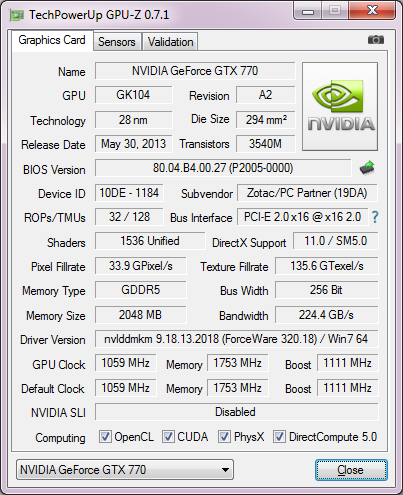

Ключевым компонентом ZOTAC ZT-70301-10P является графический чип NVIDIA GK104 (Kepler), изготовленный согласно нормам 28-нм технологического процесса. Он включает в себя 8 активных SMX-блоков, 1536 универсальных шейдерных процессоров (CUDA-ядер согласно терминологии компании NVIDIA) и 32 блока растровых операций. Данный кристалл разместил внутри себя 3 540 млн транзисторов на площади 340 мм2. Как мы уже упоминали, в номинальном режиме работы частота графического ядра немного повышена относительно рекомендаций NVIDIA и составляет 1059 МГц. А благодаря поддержке технологии GPU Boost 2.0, в турборежиме его скорость в среднем достигает уровня 1098 МГц.

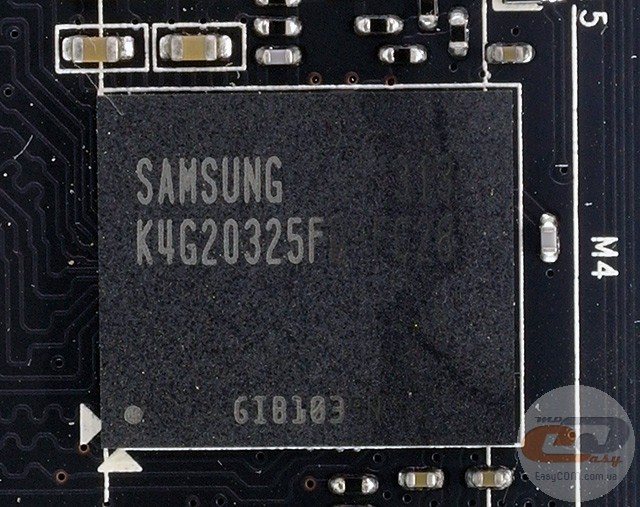

GDDR5-память видеокарты ZOTAC GeForce GTX 770, общим объемом 2 ГБ, набрана с помощью 8-ми FCBGA-чипов емкостью 256 МБ каждый, производства компании Samsung Semiconductor. Микросхемы имеют маркировку K4G20325FD-FC28 и работают на частоте 7 ГГц. Пропускная способность 256-битной шины памяти составляет 224,4 ГБ информации за секунду.
Система охлаждения

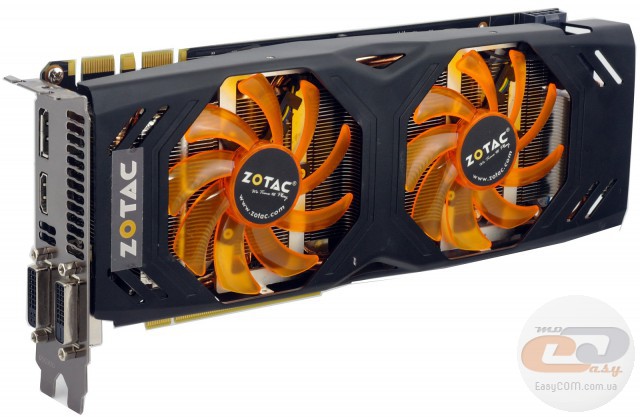

Инженеры компании ZOTAC заменили эталонную систему охлаждения турбинного типа на фирменный кулер Dual Silencer. Видеокарта с установленной СО занимает два слота расширения, а ее общая длина достигает 275 мм.

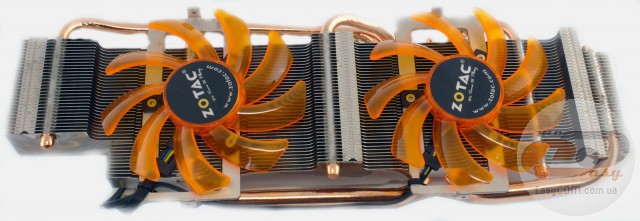

Кулер представляет собой массивный радиатор с 42-мя алюминиевыми пластинами, которые имеют никелированное покрытие. Всю эту конструкцию накрывает металлический кожух с двумя вентиляторами типоразмера 92 мм. Пропеллеры имеют 4-контактное подключение и управляются методом ШИМ-модуляции. Скорость обращения их лопастей находится в диапазоне от 1000 до 3300 об/мин.

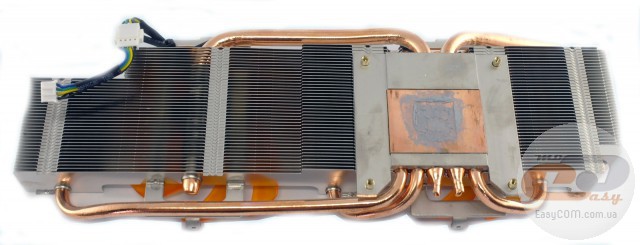

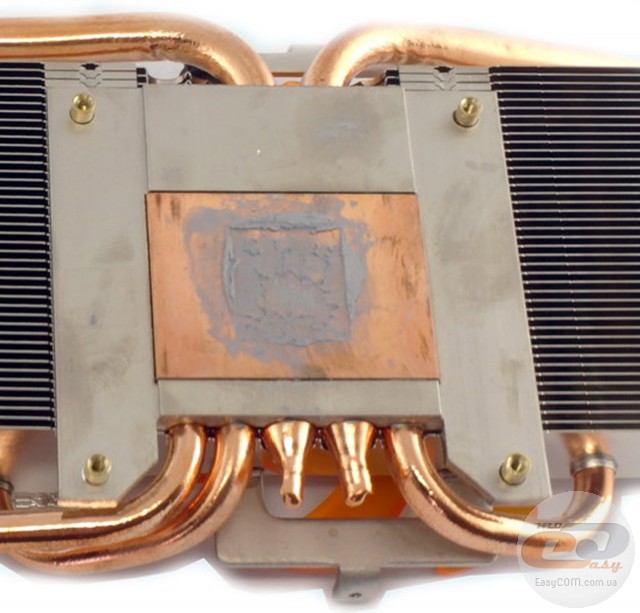

Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок: три диаметром 6 мм и две 8-миллиметровые. Медное основание и тепловые трубки лишены никелированного покрытия, что в будущем может вызвать их окисление, в результате чего произойдет ухудшение температурных показателей. Тепловые трубки в своих желобках расположены недостаточно плотно, что может немного уменьшить эффективность отвода тепла.
Для повышения эффективности теплообмена контакт тепловых трубок с ребрами радиатора и основанием улучшен с помощью припоя. Благодаря продольному расположению пластин радиатора и прорезам на интерфейсной панели, нагретый воздух выкидывается за пределы корпуса.
Предлагаем перейти непосредственно к тестированию системы охлаждения видеокарты ZOTAC GeForce GTX 770.

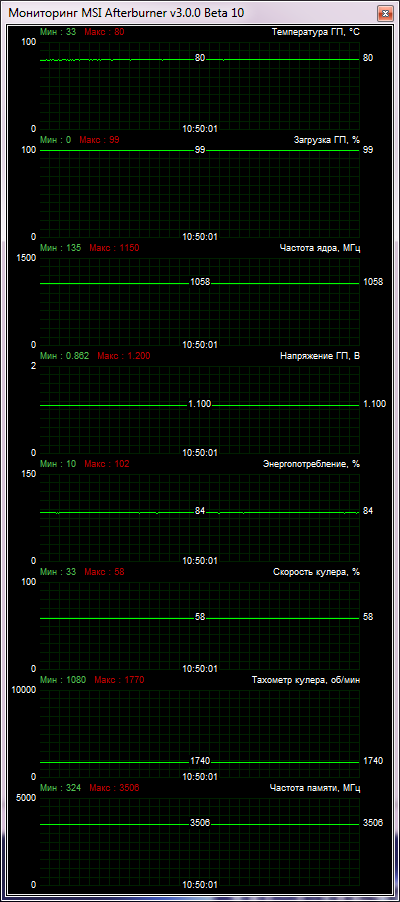

При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 80 градусов, а кулер, согласно показаниям мониторинга, работал на 56% от своей максимальной мощности. В таком режиме видеокарта довольно тихая на фоне других компонентов системы.

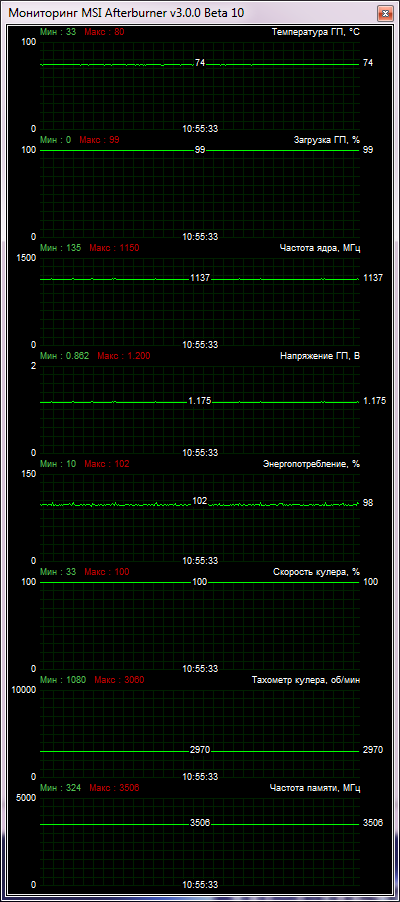

После принудительного увеличения частоты вращения лопастей к максимальному уровню, температура GPU опустилась до 74 градусов, что говорит нам об определенном «запасе прочности» данного кулера. При этом уровень шума по субъективным ощущениям можно охарактеризовать как «средний». В таком режиме можно работать за компьютером без какого-либо дискомфорта в течение продолжительного времени.

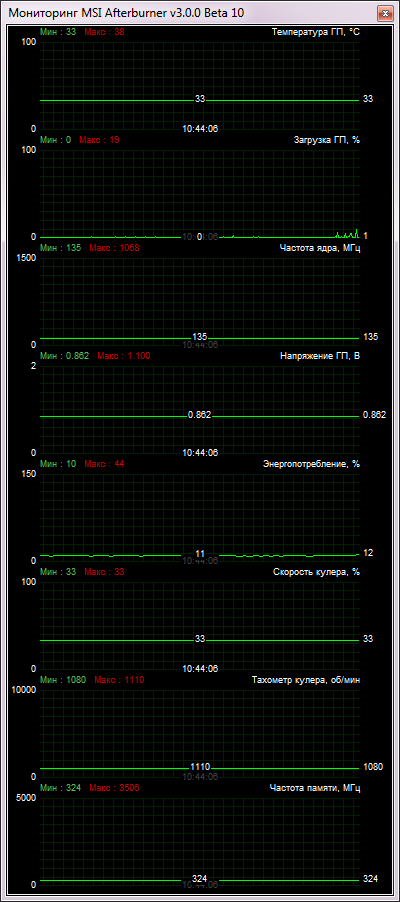

При отсутствии нагрузки, благодаря энергосберегающим технологиям, частоты работы графического ядра и памяти автоматически снижаются. Это позволяет существенно уменьшить энергопотребление и тепловыделение видеокарты в целом. В таком режиме температура GPU не превышает 33 градуса.
Подытоживая все вышесказанное, отметим, что фирменный кулер Dual Silencer – добротная система охлаждения с умеренным уровнем шума, а также с определенным запасом прочности. При этом даже принудительное повышение скорости вращения ее вентиляторов к максимальному уровню не приводит к чрезмерному шуму, поэтому она хорошо подойдет для разгона ключевых показателей видеокарты.
Тестирование
