Тестирование видеокарты ZOTAC GeForce 9800 GTX+ ZONE Edition

Внести разнообразие в свой модельный ряд и тем самым немного выделиться из общей массы компания ZOTAC постаралась при помощи уже массовой видеокарты NVIDIA GeForce 9800 GTX+, но снабдив ее водяной системой охлаждения, что сделало такое предложение просто уникальным. Сразу трогает именно оригинальность подхода. Ведь водяное охлаждение позволяет весомо улучшить разгонный потенциал и иногда снизить шум от работающей в полную силу видеокарты. Его возможности и практическую пользу мы постараемся описать в этой статье. Сразу отметим, что главной «изюминкой» NVIDIA GeForce 9800 GTX+, отличающей ее от обычного GeForce 9800 GTX, являются повышенные частоты работы, что существенно улучшает производительность, а также производство самого GPU по новому 55 ни техпроцессу.

Напомним кратко основные технические особенности задействованного в данном решении графического процессора NVIDIA GeForce 9800 GTX+ в сравнении с предыдущими и соседними моделями в ряду:

	GeForce 9800 GTX+	GeForce 9800 GTX	GeForce 9800 GT	GeForce 8800 GTS 512
Графический процессор	G92-420-B1	G92-420-A2	G92-270-B1	G92-400-A2
Техпроцесс, нм	55	65	55	65
Частота ядра, МГц	738	675	600	650
Частота унифицированных процессоров, МГц	1836	1688	1500	1625
Количество универсальных процессоров	128		112	128
Количество текстурных блоков / блоков блендинга	64 / 16		56 / 16	64 / 16
Объем памяти, МБ	512
Эффективная частота памяти, МГц	2200 (2*1100)		1800 (2*900)	1940 (2*970)
Тип памяти	GDDR3
Разрядность шины памяти, бит	256
Поддержка Multi-GPU	3-way SLI		SLI
Технологии	PureVideo, PhysX, CUDA, HybridPower			PureVideo, PhysX
Критическая температура GPU, °C	105
Энергопотребление, Вт	до 141	до 140	до 105	до 140

Как видите, основной отличительной особенностью GeForce 9800 GTX+ от обычного GeForce 9800 GTX является новый более тонкий 55 нм техпроцесс, что позволило при условно неизменном тепловыделении задать графическому процессору более высокие тактовые частоты. Это, конечно же, должно положительно сказаться на производительности. Кроме того, любители разгона получают надежду на лучший разгонный потенциал обновленного GPU.

Спецификация не отличается от решений полностью соответствующих рекомендациям компании производителя чипа:

Производитель и модель	ZOTAC GeForce 9800 GTX+ ZONE Edition (ZT-98PES2P-WSP)
Графическое ядро	NVIDIA GeForce 9800 GTX+ (G92-420-B1)
Конвейера	128 унифицированных
Поддерживаемые API	DirectX 10.0 OpenGL 2.0
Частота ядра / шейдерного блока, МГц	738 / 1836
Объем (тип) памяти, МБ	512 (GDDR3)
Реальная (эффективная) частота памяти, МГц	1100 (2200 DDR)
Шина памяти	256 бит
Стандарт шины	PCI Express 2.0 x16
Максимальное разрешение	До 2560 x 1600 в режиме dual-link DVI До 2048 х 1536 при 85 Гц по аналоговому VGA До 1080i через HDTV-out
Выходы	2x DVI-I (VGA только через переходник) TV-Out (HDTV, S-Video и Composite)
Поддержка HDCP Декодирование HD-видео	Есть H.264, VC-1, MPEG2 и WMV9
Драйверы	Свежие драйверы можно скачать с: - сайта производителя видеокарты; - сайта производителя GPU.
Сайт производителя	http://www.zotac.com/

Все продукты этого производителя сохраняют общую стилистику упаковки. Это видно и на «топовых» решениях серии ZONE. Заметим, что подопытная видеокарта, имея сама внушительные размеры, поставляется в красочной картонной коробке довольно больших габаритов.

Упаковка имеет оформление в золотисто-черных тонах с характерным для видеокарт данной серии графическим наполнением. На лицевой стороне указаны некоторые ее ключевые особенности: наличие 512 МБ видеопамяти GDDR3, 256-битной шины памяти, DVI Audio и переходника HDMI, поддержки Dual-Link DVI, поддержка HDTV и HDCP, а также малые габариты системы водяного охлаждения.

Обратная сторона упаковки рассказывает о преимуществах использования GeForce 9800 GTX+ для игр, перечисляет все возможности и поддерживаемые технологии для данного графического процессора, а также немного поясняет некоторые из них.

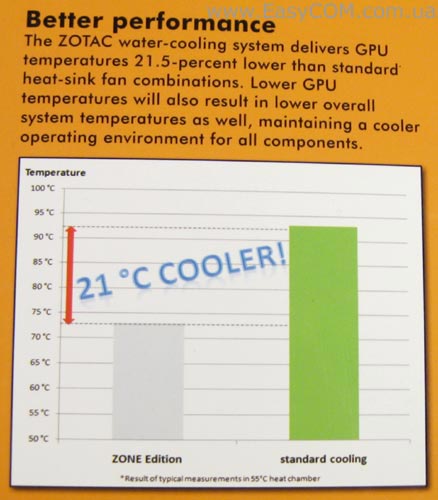

Но главный упор, как и предполагалось, здесь сделан на водяное охлаждение – приведены графики температурного режима работы, которые демонстрируют падение температуры на 21°С. Это способствует не только понижению температуры работы самой видеокарты, но и всех компонентов системы. Ведь горячий воздух сразу выводится наружу, а не попадает в циркуляцию внутри системного блока. Ниже сделан акцент на малые габариты системы водяного охлаждения. Основной радиатор крепиться как вытяжная турбина на задней части системного блока, что с одной стороны дает больше пространства в самом корпуса, а с другой увеличивает эффективность охлаждения.

На боковых сторонах напоминается о поддержке различных технологий от компании NVIDIA, таких как снижение потребления электроэнергии благодаря HybridPower Technology и поддержка режима SLI, позволяющего задействовать несколько видеокарт для увеличения производительности.

Также приведена полезная таблица рабочих частот видеокарты и основных ее возможностей и поддерживаемых технологий. А также производитель достаточно подробно описал минимальные системные требования, поддерживаемые операционные системы и обратил внимание на потребность в использовании блока питания мощностью в 450 Вт, что станет залогом стабильной работы системы.

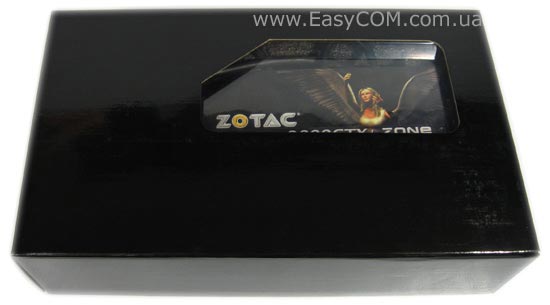

Внутри внешней пестрой оболочки находится черная коробка из гофрированного картона с небольшим окном, в котором виднеется сама видеокарта.

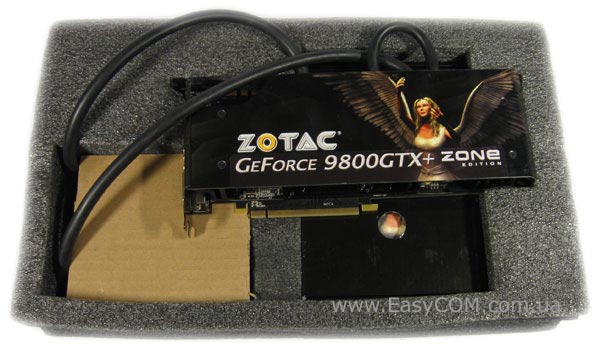

Внутри нее в поролоновой оболочке лежит сама видеокарта. Рядом уложен радиатор водяной системы охлаждения и ее вентилятор, а также дополнительная комплектация.

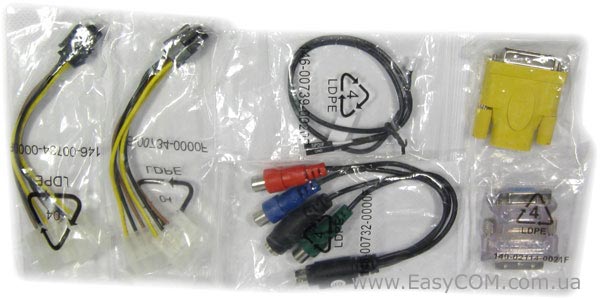

В комплект поставки, кроме самой видеокарты, входят:

• 2 переходника с пары Molex на 6-контактный разъем питания PCI Express;
• Переходник с DVI на VGA;
• Переходник с DVI на HDMI;
• Переходник с S-Video на компонентный TV-Out;
• Внутренний кабель SPDIF;

• Фирменная наклейка компании ZOTAC;
• Краткое руководство по установке карты;
• Документация на саму видеокарту;
• Диск с игрой XIII Century Death or Glory;
• CD-диск с драйвером и ПО.

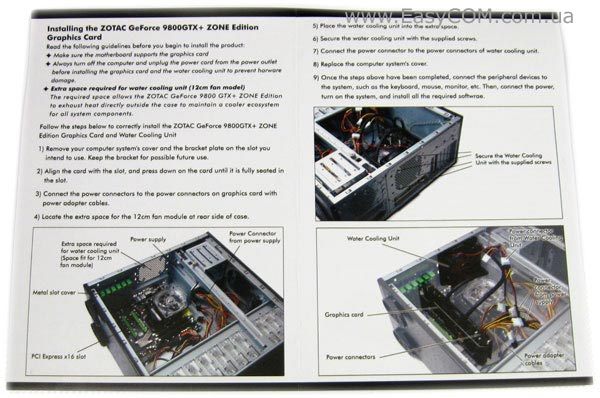

Отметим подробную дополнительную инструкцию по установке именно такой видеокарты в системный блок, которая должна облегчить этот процесс новичкам в самостоятельном апгрейде компьютера.

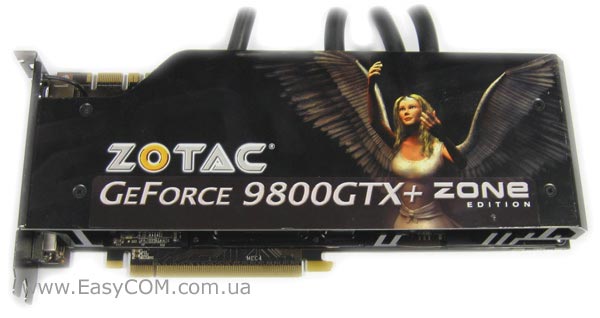

Видеокарта по габаритам очень похожа на обычную версию GeForce 9800 GTX+, но естественным ее отличием стала конструкция системы охлаждения. Именно она обуславливает исполнение верхней части системы охлаждения. Дизайн полиграфии выполнен в стиле остальных моделей этой линейки.

А вот обратная сторона карты вполне схожа со стандартной реализацией ускорителей этой серии. Лишь только наклейки компании ZOTAC обращают внимание на производителя, да выступающие трубки водяной системы охлаждения говорят о необычности такого решения.

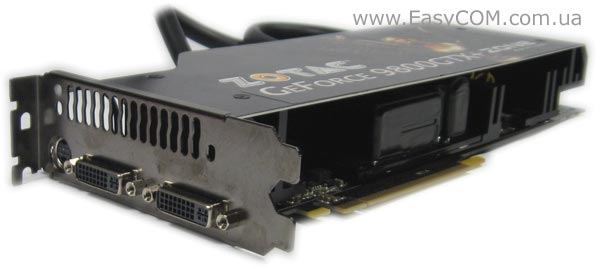

Не претерпела изменений и панель разъемов, на которой присутствуют все те же два универсальных порта DVI, легко преобразуемых с помощью переходников в VGA или HDMI, и TV-Out с возможностью вывода покомпонентного HDTV.

Два 6-контактных разъема дополнительного питания и аудиовход SPDIF тоже находятся на прежних местах на верхнем торце видеокарты.

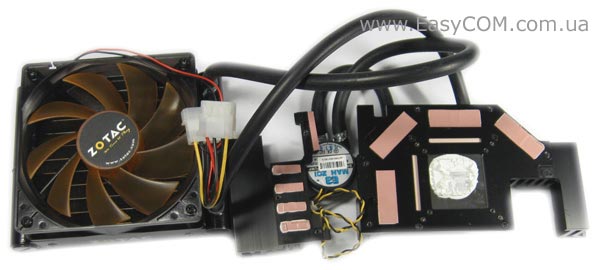

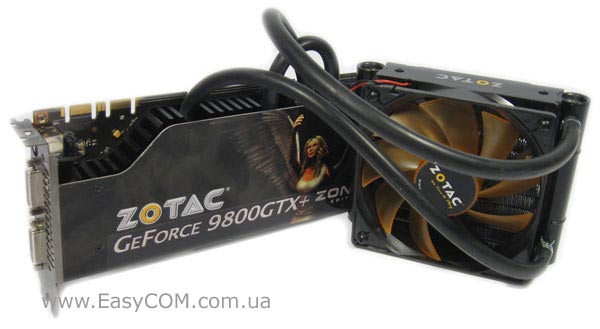

Специально разработанная для компании ZOTAC система жидкостного охлаждение наложила неоспоримые отличия внешнего вида видеокарты, а также обусловила наличие выносного модуля, крепящегося на место вытяжного вентилятора в корпусе.

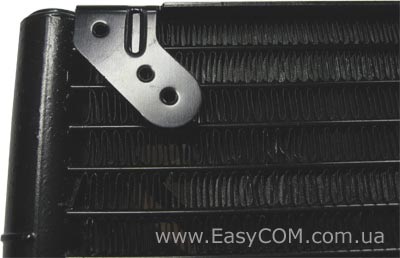

При этом радиатор имеет возможность крепления в практически любом корпусе с посадочными местами для 80, 92 и 120 мм вентиляторов.

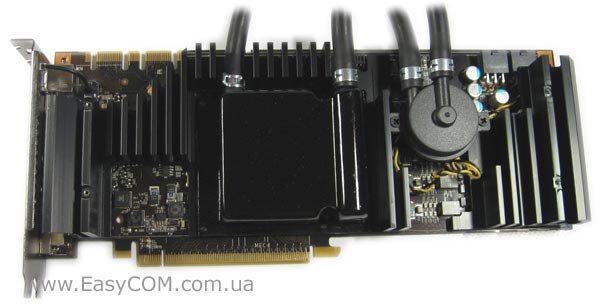

Сама же печатная плата без системы охлаждения ничем не отличается от таковой у остальных решений на GeForce 9800 GTX/GTX+.

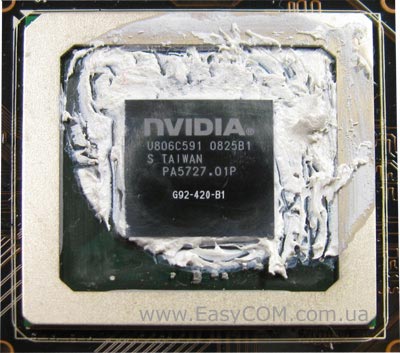

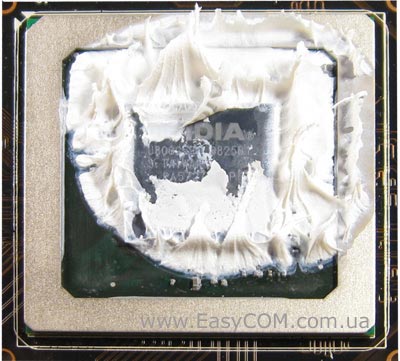

Но с термоинтерфейсом производитель явно «переборщил» - его чересчур много, что нельзя назвать положительной особенностью.

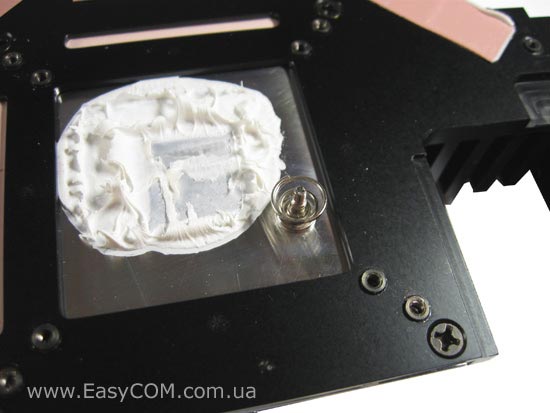

Зато основание «кулера» обработано очень хорошо, почти до зеркального состояния.

На исследуемом ускорителе установлен 55 нм графический процессор G92-420-B1. Он функционирует на частоте 740 МГц при частоте шейдерного домена 1836 МГц. Для обмена данными с видеопамятью используется 256-битная шина.

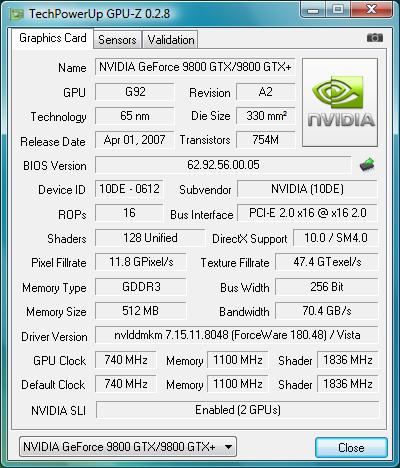

Правда программа GPU-Z говорит о немного другом чипе, лежащем в основе ускорителя, но тут можно сказать одно - все могут ошибаться.

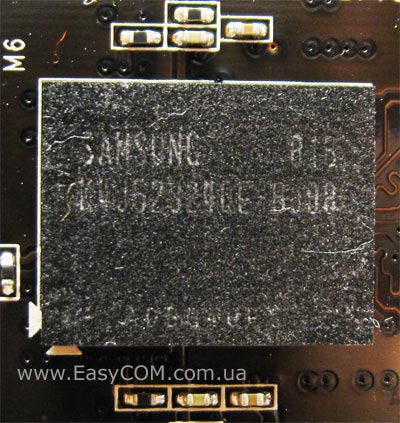

Видеопамять стандарта GDDR3, общим объёмом 512 МБ, набрана восемью микросхемами SAMSUNG, которые имеют номинальную частоту до 1200 МГц (2400 МГц DDR) при напряжении питания 2,05 В. Но на карте чипы памяти функционируют чуть медленнее на рекомендованной для GeForce 9800 GTX+ частоте 1100 МГц (2200 МГц DDR), что обеспечивает им некоторый разгонный потенциал.
