Видеокарта ZOTAC GeForce GTX 260 AMP! и фирменные средства разгона

Сегодня речь пойдет о разогнанной версии обычной GeForce GTX 260 от компании ZOTAC International. Стоит отметить, что на данный момент есть уже несколько вариаций этой видеокарты. Вторая версия GeForce GTX 260 при всех прочих одинаковых характеристиках имеет на 24 конвейера больше, что делает ее более производительной. В этом обзоре речь пойдет о первой версии GeForce GTX 260, но фабрично разогнанной GeForce GTX 260 AMP! Edition. Потому интересно, кто в таком случае окажется лучше? Есть ли смысл менять карту старой ревизии на новую, или можно просто немного ее разогнать? Вот тут и будет уместен рассказ о фирменных средствах разгона, которые имеют не только программную реализацию, но уже и аппаратную в виде интересного приспособления ZOTAC NITRO. Но пока напомним возможности самой видеокарты и оценим пользу от уже имеющегося заводского разгона.

Основными конкурентами решений на GeForce GTX 260 являются карты на Radeon HD 4870, впрочем, сравнить стандартные модели можно в таблице:



GeForce 9800 GTX

GeForce GTX 260

GeForce GTX 260

GeForce GTX 280

Radeon HD 4850

Radeon HD 4870

Графический чип

G92-420-A2

GT200-100-A2

GT200-103-A2

GT200-300-A2

RV770

RV770

Частота ядра, МГц

675

576

576

602

625

750

Частота унифицированных процессоров, МГц

1688

1242

1242

1296

625

750

Количество унифицированных процессоров

128

192

216

240

800

800

Количество блоков адресации/фильтрации текстур

64 / 64

64 / 64

72 / 72

80 / 80

40 / 40

40 / 40

Количество блоков ROPs

16

28

28

32

16

16

Объем памяти, МБ

512

896

896

1024

512

512

Эффективная частота памяти, МГц

2200 (2*1100)

1998
(2*999)

1998
(2*999)

2214
(2*1107)

2000
(2*1000)

3600
(4*900)

Тип памяти

GDDR3

GDDR3

GDDR3

GDDR3

GDDR3

GDDR5

Разрядность шины памяти, бит

256

448

448

512

256

256

Пропуская способность памяти, ГБ/с

70,4

111,9

111,9

141,7

63,6

115,2

Количество транзисторов, млн

754

1408

1408

1408

965

965

Технический процесс производства

65 нм

65 нм

65 нм

65 нм

55 нм

55 нм

Энергопотребление, Вт

до 156

до 182

до 182

до 236

до 110

до 160

Читатели, которые хотят более подробно ознакомится с архитектурными особенностями серии видеокарт GeForce GTX 200, могут заглянуть в обзор ASUS GeForce GTX 280, а более близкое знакомство с обновленной            версией GeForce GTX 260 было совсем недавно в обзоре ZOTAC GeForce GTX 260 AMP2! Edition.

ZOTAC GeForce GTX 260 AMP!

Спецификация видеокарты ZOTAC GeForce GTX 260 AMP! Edition:

Производитель

ZOTAC

Модель

ZT-X26E3KA-FCP (GeForce GTX 260 AMP! Edition)

Графическое ядро

NVIDIA GeForce GTX 260 (G200-100-A2)

Конвейера

192 унифицированных потоковых

Поддерживаемые API

DirectX 10.0 (Shader Model 4.0)
OpenGL 2.1

Частота ядра (шейдерного домена), МГц

650 (1400)

Объем (тип) памяти, МБ

896 (GDDR3)

Частота (эффективная) памяти, МГц

1050 (2100)

Шина памяти

448-разрядная

Стандарт шины

PCI Express 2.0 x16

Максимальное разрешение

До 2560 x 1600 в режиме Dual-Link DVI
До 2048 х 1536 при 85 Гц по аналоговому VGA
До 1080i через HDTV-Out

Выходы

2x DVI-I (HDMI и VGA через переходники)
TV-Out (HDTV, S-Video и Composite)

Поддержка HDCP
Декодирование HD-видео

Есть
H.264, VC-1, MPEG2 и WMV9

Драйверы

Свежие драйверы можно скачать с:
- сайта производителя видеокарты;
- сайта производителя GPU.

Сайт производителя

http://www.zotac.com/

ZOTAC GeForce GTX 260 AMP!

Упаковка видеокарты ZOTAC GeForce GTX 260 AMP! Edition оформлена все в тех же золотистых тонах этой компании, но в этот раз ее «украшением» стал страшный дракон. Наверное, этот персонаж намекает на то, что геймер при помощи этой видеокарты в 3D-играх сможет увидеть до этого неизведанные миры жанра фэнтэзи или что-то в этом духе, в любом случае картинка не оставляет равнодушным и привлекает внимание. Помимо этого, на лицевой стороне коробки перечислены некоторые особенности данной видеокарты, а именно:

  • наличие 898 МБ памяти GDDR3;
  • 448-битная шина памяти;
  • два выхода DVI;
  • поддержка стандарта HDTV;
  • наличие переходника с разъема DVI на HDMI;
  • фабричный разгон.

ZOTAC GeForce GTX 260 AMP!

Обратная сторона упаковки видеокарты ZOTAC оформлена привычно. Здесь показан сам продукт, сделано краткое его описание и рассказано о преимуществах использования GeForce GTX 260 в играх.

На боковой стороне упаковки ZOTAC GeForce GTX 260 AMP! Edition можно заметить спецификацию, не характерную для других производителей видеокарт, с указанием рабочих частот.

Также на боковой стороне коробки отмечены минимальные требования, предъявляемые к компьютерной системе для нормальной работы видеокарты ZOTAC GeForce GTX 260 AMP! Edition. Как наиболее интересный аспект, можно выделить необходимость в блоке питания мощностью от 500 Вт с нагрузочной способностью линии +12В равной минимум 36 А. Причем ниже сделана сноска, что расчет мощности велся с учетом наличия в системе мощного четырехъядерного процессора Intel Core 2 Extreme QX9650.

Больше того на упаковке не забыли упомянуть, что видеокарта ZOTAC GeForce GTX 260 AMP! имеет архитектуру второго поколения NVIDIA, соответствует DirectX10 и OpenGL 2.1, а также поддерживает технологии SLI, PhysX, CUDA, PCI Express 2.0, два DVI и один HDMI выхода.

ZOTAC GeForce GTX 260 AMP!

Комплект поставки ZOTAC GeForce GTX 260 AMP! включает все необходимое:

  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник для TV-Out на S-Video и покомпонентный выход HDTV;
  • Провод подачи звукового сигнала с материнской платы на видеокарту для обеспечения полноценной работы HDMI;
  • Руководство пользователя по быстрой установке видеокарты;
  • CD-диск с драйверами и утилитами.

ZOTAC GeForce GTX 260 AMP!

Внешне видеокарта ZOTAC GeForce GTX 260 AMP! ничем не отличается от «референсного» варианта - длинна видеокарты большая, система охлаждения двуслотовая.

ZOTAC GeForce GTX 260 AMP!

На видеокарте ZOTAC GeForce GTX 260 AMP!, как и положено, за резиновой заглушкой скрыт двойной разъем SLI, что обеспечивает поддержку 3-Way SLI.

ZOTAC GeForce GTX 260 AMP!

Сверху видеокарты ZOTAC GeForce GTX 260 AMP!  находятся два 6-контактных разъема питания PCI Express и  цифровой аудиовход SPDIF, который должен обеспечить микширование аудиопотока с видеоданными при использовании выхода HDMI.

ZOTAC GeForce GTX 260 AMP!

Для вывода изображения служат два DVI, которые с помощью переходников могут быть преобразованы в VGA или HDMI, а также TV-Out с поддержкой HDTV. Рядом с разъемом телевизионного выхода, возле отверстий выброса нагретого воздуха, расположен индикатор питания видеокарты, отображающий его состояние.

ZOTAC GeForce GTX 260 AMP!

Печатная плата видеокарты ZOTAC GeForce GTX 260 AMP! почти полностью скрыта под кожухом системы охлаждения. Как мы отмечали ранее в обзорах видеоускорителей GeForce GTX 260, разбираются они достаточно сложно, так как проведение подобного мероприятия для пользователя не предусматривается вовсе. Обратная сторона накрыта металлической крышкой, которая не просто защищает плату, а и выполняет функцию теплосъемника, охлаждая нагретые чипы памяти.

PCB видеокарты ZOTAC GeForce GTX 260 AMP! также «референсного» типа. К тому же, оно используется и для старшей модели GeForce GTX 280. Этот факт наглядно подтверждают пустые посадочные места для чипов памяти, которые перестали быть востребованы в связи с уменьшением ширины шины памяти.

ZOTAC GeForce GTX 260 AMP!

Система охлаждения на ZOTAC GeForce GTX 260 AMP! стандартная, турбинного типа. Ее радиатор состоит из нескольких тепловых трубок, медного основания и алюминиевых пластин. Производительность этой турбины очень высокая, потому она применяется и на  старшей модели GeForce GTX 280. Правда, тихим этот кулер назвать нельзя, особенно в режиме максимальной производительности.

Со стороны чипа на плате можно также заметить место для недостающих микросхем памяти, которые задействуются на видеокартах GeForce GTX 280.

NVIDIA GT200-100

Графический чип NVIDIA GT200 имеет просто огромную площадь и накрыт защитной теплораспределительной крышкой, что должно способствовать и лучшему охлаждению.

gpu-z NVIDIA GT200-100

Графический чип NVIDIA GT200-100 второй ревизии содержит 192 унифицированных потоковых процессора, которые работают на тактовой частоте 1400 МГц при работе остального ядра на частоте 650 МГц. Обмен данными с видеопамятью производится по 448-разрядной шине.

Hynix H5RS5223CFR-N0C

896 МБ видеопамяти ZOTAC GeForce GTX 260 AMP! набраны 14 микросхемами Hynix H5RS5223CFR-N0C, которые при рабочем напряжении 2,05 В имеют время отклика 1,0 нс, т.е. обеспечивают работу видеопамяти на эффективной частоте до 2000 МГц. На видеокарте ZOTAC GeForce GTX 260 AMP! память работает на частоте 1050 МГц (2100 МГц DDR), что даже немножко превышает номинал чипов и не позволяет надеяться на большой дальнейший разгон.

При тестировании использовался Стенд для тестирования Видеокарт №2
Процессор Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 12 МБ) @3,8 ГГц
Материнские платы ZOTAC NForce 790i-Supreme (LGA775, nForce 790i Ultra SLI, DDR3, ATX)GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX)
Кулеры Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)Thermalright SI-128 (LGA775) + VIZO Starlet UVLED120 (62,7 CFM, 31,1 дБ)
Дополнительное охлаждение VIZO Propeller PCL-201 (+1 slot, 16,0-28,3 CFM, 20 дБ)
Оперативная память 2x DDR3-1333 1024 MБ Kingston PC3-10600 (KVR1333D3N9/1G)
Жесткие диски Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300)
Блоки питания Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)Seasonic SS-650JT (650 Вт, 120 мм, 39,1 дБ)
Корпус Spire SwordFin SP9007B (Full Tower) + Coolink SWiF 1202 (120x120x25, 53 CFM, 24 дБ)
Монитор Samsung SyncMaster 757MB (DynaFlat, 2048x1536@60 Гц, MPR II, TCO'99)

Выберите с чем хотите сравнить GeForce GTX 260 896MB DDR3 ZOTAC AMP!

Futuremark 3DMark'06, score

Futuremark 3DMark Vantage, score

Serious Sam 2, Maximum Quality, AA4x/AF16x, fps

Prey, Maximum Quality, AA4x/AF16x, fps

Call Of Juarez, Maximum Quality, NO AA/AF, fps

Call Of Juarez, Maximum Quality, AA4x/AF16x, fps

Call Of Juarez DirectX 10 Benchmark, 1600x1200, fps

Crysis, Maximum Quality, NO AA/AF, fps

Crysis, Maximum Quality, AA4x/AF16x, fps

Crysis Warhead, Maximum Quality, NO AA/AF, fps

Crysis Warhead, Maximum Quality, AA4x/AF16x, fps

Company of Heroes, Maximum Quality, AA4x, fps

Devil May Cry 4, DirectX10, 1600x1200, Maximum Quality, AA4x, fps

World in Conflict, Maximum Quality, fps

Far Cry 2, Maximum Quality, NO AA, fps

Far Cry 2, Maximum Quality, AA4x, fps

На вопрос, кто же все-таки лучше - GeForce GTX 260 с фабричным разгоном компании ZOTAC или вторая версия ускорителя с 216 конвейерами на стандартной частоте 576 МГц, можно ответить вполне однозначно. ZOTAC GeForce GTX 260 AMP! в общей массе тестов имеет небольшое, но все-таки преимущество. Поэтому при покупке следует обращать внимание на стоимость и целесообразность. Если пользователь самостоятельно не занимается разгоном, то проще взять хотя и фабрично, но умело разогнанный ZOTAC GeForce GTX 260 AMP!.

Разгон фирменными способами: ZOTAC NITRO и FireStorm

Среди продуктов компании ZOTAC можно встретить одно очень занимательное устройство ZOTAC NITRO, предназначенное для разгона и настройки режима работы видеокарт, не обязательно ZOTAC GeForce GTX 260 AMP!, а вообще любых на чипах NVIDIA, причем не обязательно производства самой ZOTAC.

ZOTAC NITRO

ZOTAC NITRO

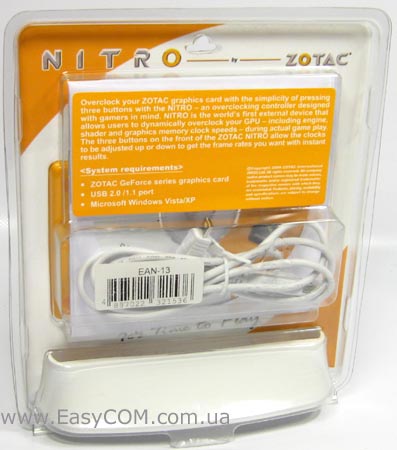

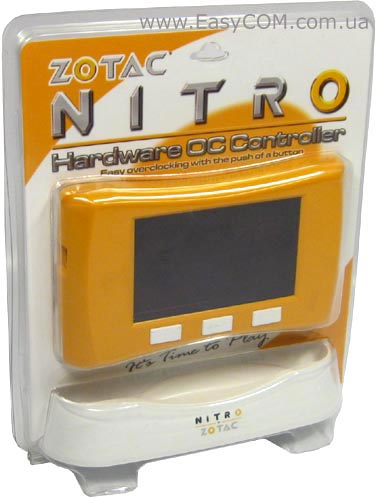

Упаковывается ZOTAC NITRO в обычный пластиковый пакет, в котором очень просто рассмотреть внешний вид устройства и даже его комплектацию.

ZOTAC NITRO

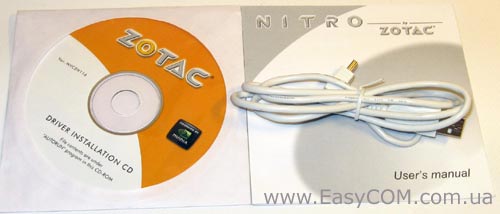

В комплектацию ZOTAC NITRO входит:

  • Инструкция;
  • Подставка;
  • CD-диск с утилитой FireStorm;
  • Кабель с USB разъемами.

ZOTAC NITRO

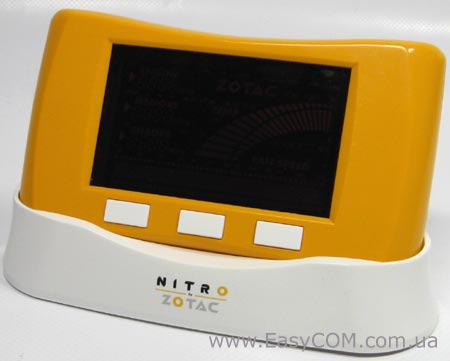

Гаджет ZOTAC NITRO имеет очень оригинальный футуристический дизайн. Заняв свое место на компьютерном столике, он однозначно будет обращать на себя внимание, хотя бы своим желтым цветом. Положительное это качество или нет, каждый пользователь для себя должен определить сам.

ZOTAC NITRO

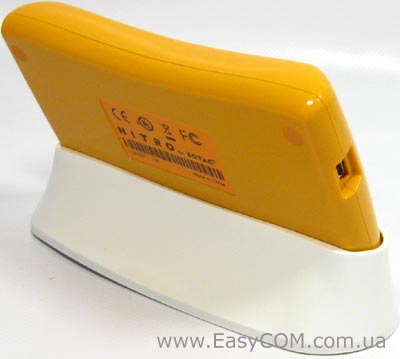

Само же устройство представляет из себя компактное приспособление размерами чуть больше популярной в свое время «Ну, погоди!», которое вмещает относительно большой ж/к экран и кнопки управления. При этом, ZOTAC NITRO можно установить на подставку, которая обеспечит более удобный угол обзора индикатору.

ZOTAC NITRO

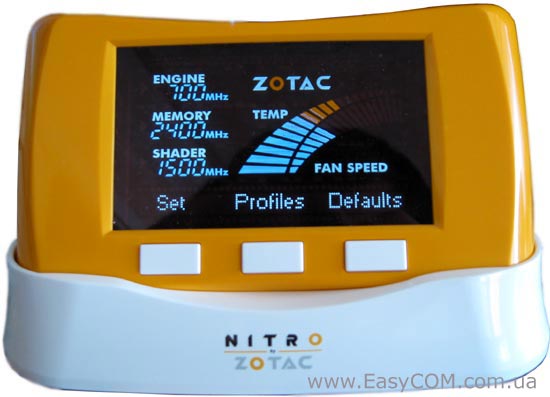

На экране отображается частота ядра, памяти и шейдерных блоков, а также производится индикация температуры нагрева и скорости вращения вентилятора видеокарты. Под экраном расположены три кнопки, с помощью которых можно производить «на ходу» настройку частот видеокарты и управлять кулером, а также менять профили с настройками. Таким образом пользователь может в любой момент, например находясь прямо в игре, разгонять или тормозить видеокарту, подбирая оптимальные настройки.

FireStorm

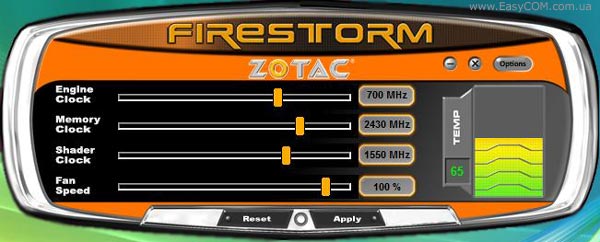

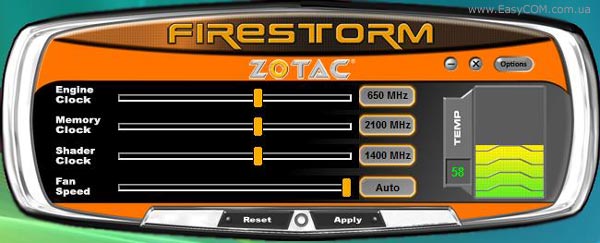

Работает устройство в связке с утилитой FireStorm, являясь для нее выносным аппаратным интерфейсом. В сущности, разгонять видеокарту можно и только с помощью утилиты без применения ZOTAC NITRO, но делать это не так удобно. Главным недостатком утилиты FireStorm является отсутствие возможности создавать профили настроек, так как они сохраняются именно в «приставке». Поэтому без ZOTAC NITRO утилита FireStorm выглядит немного неполноценно.

FireStorm

По своим возможностям FireStorm в чем-то напоминает утилиту вкладку разгона RivaTuner, но при этом выглядит более понятно для менее посвященного пользователя. Ведь разных вкладок в FireStorm нет, прямо в основном интерфейсе можно увидеть температуру графического процессора и настроить частоты и скорость вращения вентиляторов. Причем скорость вращения можно изменять как плавно, указывая ее в процентах относительно максимальной, так и в автоматическом режиме, для чего нижний «ползунок» нужно сместить в крайнее правое положение.

В общем, у утилиты FireStorm, кроме более наглядного интерфейса, есть и некоторые недостатки. Так, в целом, она гораздо менее функциональна, чем популярнейшая RivaTuner. Даже если отбросить все возможные дополнительные функции последней, то программному продукту ZOTAC очень не хватает возможностей мониторинга. Кроме того в обеих этих утилитах нет встроенного теста стабильности видеокарты, который очень необходим при разгоне. Но результаты разгона видеокарты ZOTAC GeForce GTX 260 AMP! с помощью ZOTAC NITRO получились ничем не хуже, чем при использовании RivaTuner.

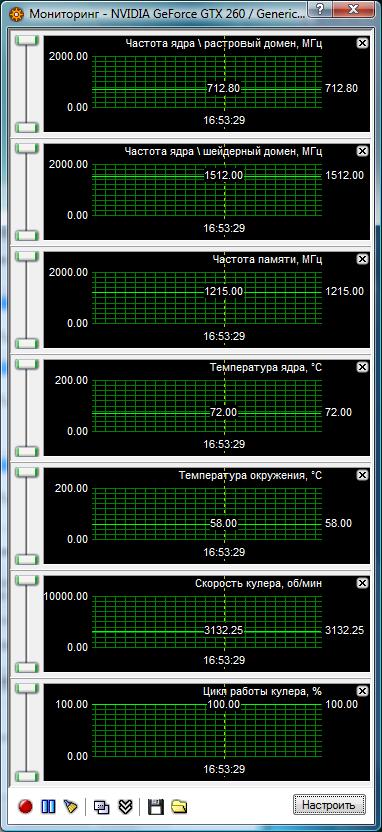

И, все таки, чтобы вынести окончательный вердикт оверклокерскому потенциалу видеокарты ZOTAC GeForce GTX 260 AMP!, мы использовали последнюю версию утилиты RivaTuner, так как она имеет хорошие возможности мониторинга. Желание получить максимально высокий разгон заставило нас установить дополнительную систему охлаждения VIZO Propeller PCL-201 и увеличить частоту вращения штатного вентилятора до максимальной (по-умолчанию он работает в автоматическом режиме).  Это нам дало возможность поднять частоту растрового домена графического процессора до 712 МГц – разгон 9,5%, частоту шейдерного блока до 1512 МГц – разгон почти 8%, а память разогналась неожиданно хорошо, до 1215 МГц (2430 МГц DDR) – разгон 15,7%.

В общем, учитывая и так разогнанное состояние видеокарты GeForce GTX 260, можно сказать, что результат очень хороший, особенно разгон памяти.

Кулер видеокарты  ZOTAC GeForce GTX 260 AMP! хотя и стандартный, но сам по себе очень производительный, правда достаточно шумный в режиме максимальной производительности. В разогнанном состоянии графический процессор разогревался  чуть выше 70°C, что немало, но вполне приемлемо.

Тестовый пакет

Стандартные частоты

Разогнанная видеокарта

Прирост производительности, %

Futuremark 3DMark'06

3DMark Score

17457

18312

4,90

SM2.0 Score

7312

7839

7,21

HDR/SM3.0 Score

7493

7937

5,93

Futuremark 3DMark Vantage

Performance

11076

12243

10,54

High

6889

7666

11,28

Serious Sam 2, Maximum Quality, AA4x/AF16x, fps

1600x1200

180,7

192,2

6,36

2048x1536

143,0

154,5

8,04

Prey, Maximum Quality, AA4x/AF16x, fps

1600x1200

183,2

197,4

7,75

2048x1536

127,3

139,1

9,27

Call Of Juarez, Maximum Quality, NO AA/AF, fps

1280x1024

99,70

108,15

8,48

1600x1200

82,19

88,67

7,88

2048x1536

61,79

66,93

8,32

Call Of Juarez, Maximum Quality, AA4x/AF16x, fps

1280x1024

78,69

83,49

6,10

1600x1200

63,54

68,58

7,93

2048x1536

45,91

49,78

8,43

Crysis, Maximum Quality, NO AA/AF, fps

1280x1024

62,38

67,12

7,60

1600x1200

48,03

51,86

7,97

2048x1536

31,84

34,35

7,88

Crysis, Maximum Quality, AA4x/AF16x, fps

1280x1024

52,27

56,30

7,71

1600x1200

39,89

42,74

7,14

2048x1536

26,49

28,59

7,93

Crisys Warhead, Maximum Quality, NO AA/AF, fps

1280x1024

44,54

48,35

8,55

1600x1200

33,93

36,93

8,84

Crisys Warhead, Maximum Quality, AA4x/AF16x, fps

1280x1024

39,68

42,88

8,06

1600x1200

29,98

32,54

8,54

Само же повышение частот, кроме увеличения тепловыделения, привело и к увеличению производительности. Причем в тяжелых режимах эти дополнительные 6-11% быстродействия можно будет заметить и своими глазами.

Итоги

Как выяснилось, компания ZOTAC не только производит качественные фабрично разогнанные графические ускорители, но и предлагает различные программные и аппаратные средства для дальнейшего разгона своих продуктов.

Так, фирменная утилита FireStorm обеспечивает простой и наглядный интерфейс для управления самыми важными при разгоне параметрами видеокарты: частотами чипа и памяти, а также скоростью вращения вентилятора системы охлаждения. При этом производится простейший мониторинг температуры GPU. К сожалению, большими функциями этот программный продукт пока не обладает, но и имеющегося вполне достаточно для повышения производительности видеосистемы.

Некоторое новшество в управление частотными параметрами, скоростью вращения вентилятора системы охлаждения и мониторинг температуры, вносит очень оригинальное аппаратное дополнение фирменного ПО гаджета ZOTAC NITRO. Основным достоинством этого устройства является возможность сохранения профилей настроек частот и скоростей, а потом смена их в любое время.

Что касается самой видеокарты ZOTAC GeForce GTX 260 AMP!, то она является интересным решением только благодаря заводскому разгону, что позволяет ей быть даже немного быстрее эталонных решений на новой ревизии графического процессора GeForce GTX 260. Конечно, этот плюс важен только не очень опытным пользователям, которые боятся что-то менять в настройках аппаратного и программного обеспечения. Остальным можно порекомендовать обратить внимание на недавно протестированный ускоритель ZOTAC GeForce GTX 260 AMP2! Edition или аналогичные решения на GT200-103-A2 от других игроков рынка, а также на фирменные программные и аппаратные решения, такие как ZOTAC NITRO, для разгона.

Авторы: Дмитрий Масюк , Александр Черноиван

Выражаем благодарность компании «ELKO Kiev» (официальному дистрибутору ZOTAC International в Украине) за предоставленные для тестирования видеокарты.
