Обзор корпуса Antec ISK 310-150 форм-фактора mini-ITX

Тенденции к компактизации и миниатюризации компьютеров с каждым годом проявляются все сильнее. Можно отметить, что разработчики материнских плат этому также способствуют, все чаще выпуская компактные материнские платы в форм-факторе mini-ITX. Большие компьютерные ATX корпуса порой занимают неоправданно много рабочего пространства. Ведь специально для таких габаритных компьютеров были разработаны столы, которые позволяли более удобно располагать системный блок, одновременно экономя рабочее пространство на поверхности стола, что отчасти позволило решить проблему. Ну а что делать, если есть желание установить мультимедийную систему в гостиной. В таком случае большой корпус явно будет выделяться. Поэтому небольшой компактный корпус форм-фактора mini-ITX – это выход из положения. На данный момент мы уже успели протестировали ряд компактных моделей корпусов, предназначенных для создания HTPC: Frontier МW-100, CFI GROUP CBI-A6719TG, Frontier МI-100 и теперь у нас появилась возможность протестировать очень интересный корпус от компании Antec - Antec ISK 310-150.

Корпус Antec ISK 310-150 на подставке

Спецификация корпуса Antec ISK 310-150:

Модель	Antec ISK 310-150
Типоразмер корпуса	mini-ITX
Поддерживаемые форм-факторы материнских плат	mini-ITX (170 х 170 мм)
Количество отсеков	5,25" slim внешний x 1 2,5" внутренние x 2
Поддержка карт расширения	1
Дополнительные разъемы ввода/вывода	USB 2.0 x 2, eSATA x 1; Audio x 2 (наушники, микрофон)
Толщина стали, мм	0,8
Система охлаждения	Боковая панель: 1 x 80 мм (предустановлен)
Кнопки	Power, Reset
Индикаторы	Power, HDD
Блок питания	Antec FP-150-8
Размеры корпуса (ВхШхГ), мм	92 x 222 x 195
Масса (нетто), кг	2,5
Масса (брутто), кг	3,8
Сайт производителя	http://www.antec.com/

Все цены на Antec ISK 310-150

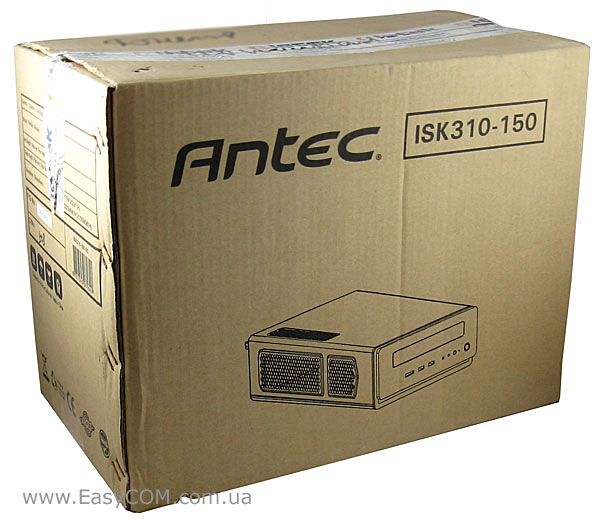

Упаковка у корпуса Antec ISK 310-150 очень простая. На ней отмечена модель корпуса и даже показан примерный его внешний вид. Внутри упаковки корпус надежно зафиксирован двумя блоками вспененного полиэтилена, которые оберегают его от ударов во время транспортировки.

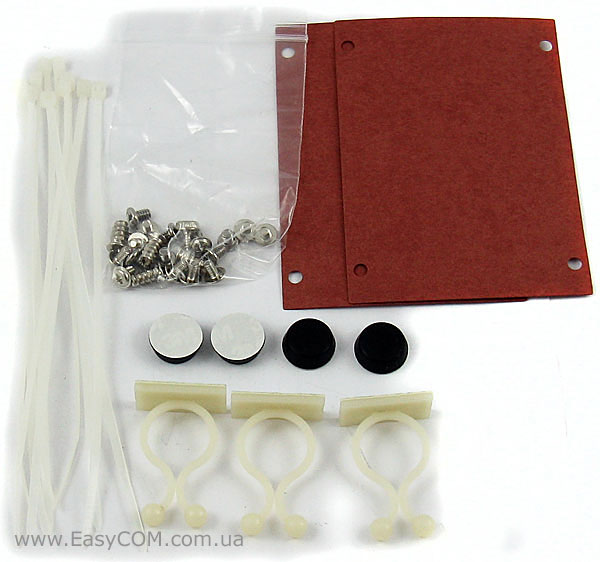

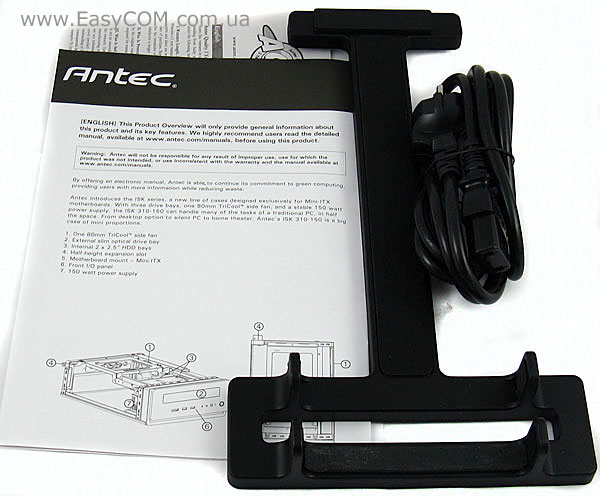

Комплектация у корпуса Antec ISK 310-150 довольно внушительная. Помимо 80 мм вентилятора и блока питания, которые изначально смонтированы, в нее входит:

• Набор разных винтов,
• Четыре клеящиеся резиновые ножки;
• Три клеящиеся держателя для проводов;
• Две диэлектрические прокладки под 2,5" накопители;
• Восемь пластиковых стяжек;

• Подставка;
• Сетевой шнур питания;
• Краткая инструкция по установке.

Из всей комплектации наибольшего внимания заслуживает пластиковая подставка, которая позволяет еще более эргономично расположить корпус на поверхности в вертикальном положении. Положительным качеством подставки является наличие мягкой накладки, благодаря которой можно не беспокоиться за состояние краски на корпусе и за появление царапин на ней.

На данный момент существует только одна вариация корпуса Antec ISK 310-150: черного цвета с серебряной лицевой панелью. Размеры у этого корпуса действительно очень компактные - 92 x 222 x 195 мм. По этому критерию он может конкурировать с корпусом Frontier MW-100 размерами 62 x 235 х 185 мм. Но все же, следует учесть, что последний предусматривает использование внешнего источника питания, а в Antec ISK 310-150 используется внутренний.

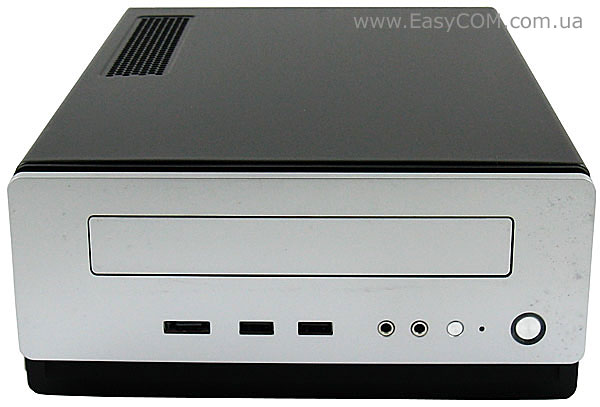

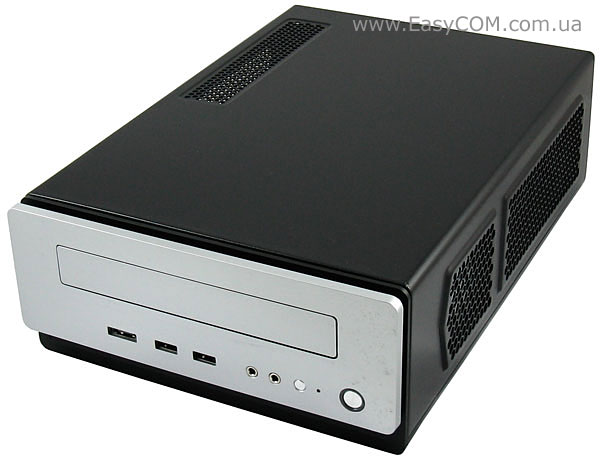

На лицевой панели корпуса, как принято, размещаются кнопки включения и рестарта, индикаторы и разъемы быстрого доступа. В число разъемов попали два порта USB 2.0, разъем eSATA и два аудио-разъема для подключения наушников и микрофона.

Индикатор «работы системы» выполнен по контуру относительно большой кнопки «Power». Индикатор активности накопителей имеет еще более миниатюрное исполнение в виде небольшой точки.

Единственный внешний отсек для оптических slim-приводов оборудован открывающейся панелью, которая будет скрывать немного не соответствующий общей стилистике корпуса оптический привод.

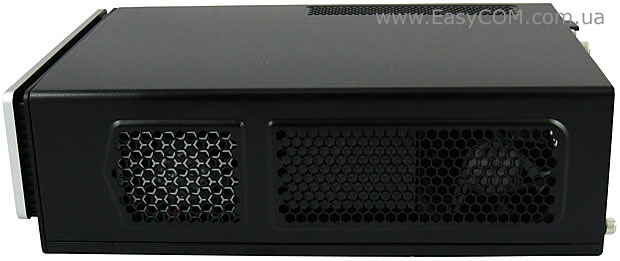

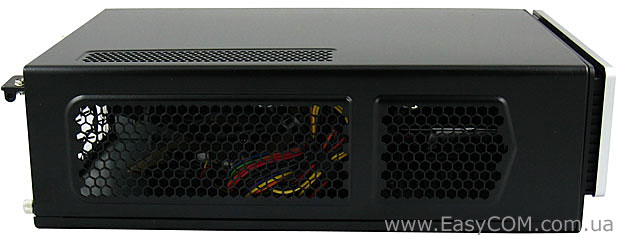

Обе боковые панели имеют большие радиаторные решетки, которые окажутся весьма кстати при установке корпуса Antec ISK 310-150 на подставку. Качество покраски корпуса Antec ISK 310-150 можно оценить на отлично.

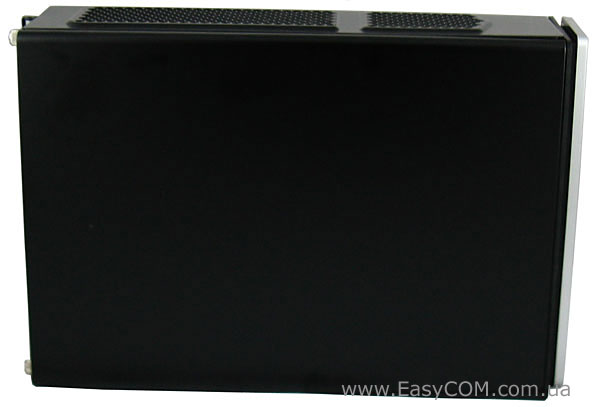

Нижняя часть корпуса Antec ISK 310-150 выполнена полностью закрытой. Места для приклеивания резиновых ножек здесь не выделены, поэтому их можно расположить на свое усмотрение.

К положительным качествам корпуса Antec ISK 310-150 можно отнести возможность установки одной низкопрофильной видеокарты или другой карты расширения уменьшенной высоты. Большие вентиляционные решетки сверху и сбоку призваны способствовать улучшению условий охлаждения в этой зоне.

Верхние и боковые панели выполнены из цельного листа стали, который крепится к шасси с помощью трех ручных винтов. Панель очень плотно соприкасается с шасси, но закрывать ее получается не так быстро, так как для этого нужно одновременно попадать тремя направляющими с разных сторон.

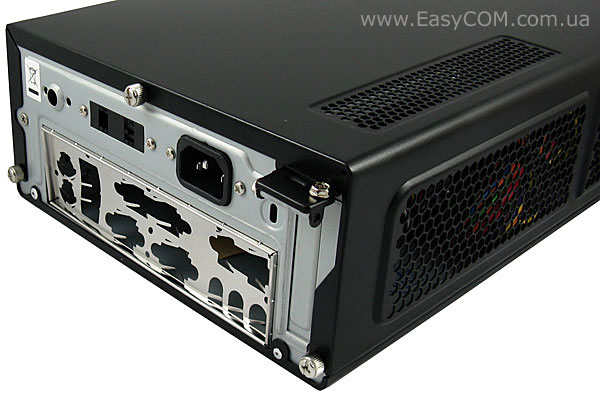

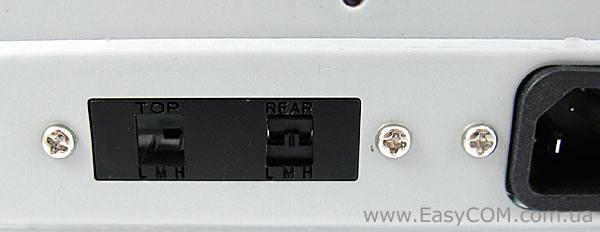

На заднюю панель выведен разъем для подключения шнура питания и трехпозиционный регулятор скорости вращения единственного предустановленного вентилятора.

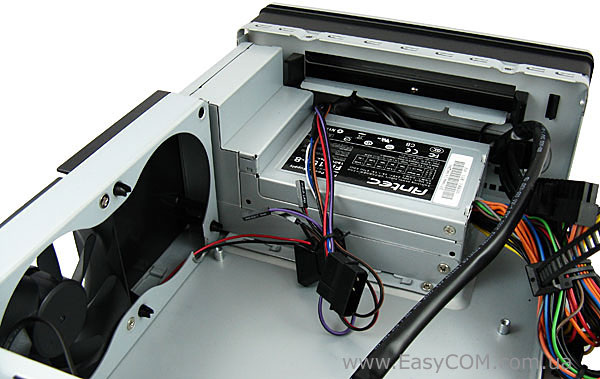

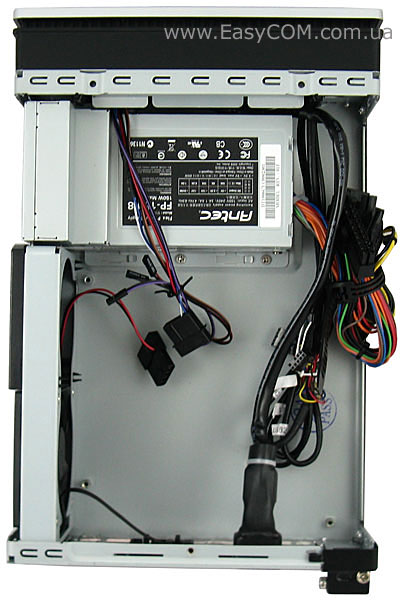

Блок питания размещен в передней части корпуса Antec ISK 310-150, поэтому кабель для подведения сетевого напряжения протягивается почти через всю длину корпуса. Поначалу казалось, что это недостаток, но впоследствии выяснилось, что во время сборки компьютера и в собранном состоянии этот «удлинитель» практически не создает неудобств. К тому же конструкторы корпуса Antec ISK 310-150 смогли выиграть в пространстве, разместив блок питания поперек в передней части, а не сзади как обычно.

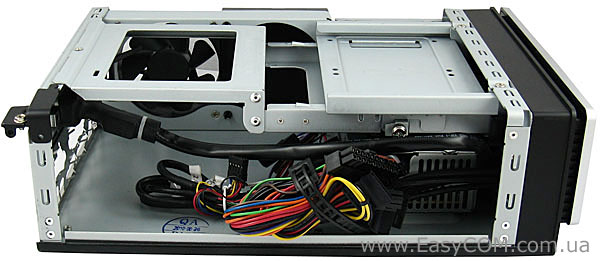

Сверху на шасси устанавливается крепежная рамка для размещения тонкого оптического привода и двух внутренних накопителей форм-фактора 2,5", будь то ноутбучный жесткий диск или SSD-диск. Так как накопители предусматривается крепить за отверстия с нижней стороны, то при установке обязательно нужно использовать диэлектрические прокладки, которые идут в комплекте. Иначе можно замкнуть контакты на печатной плате жесткого диска.

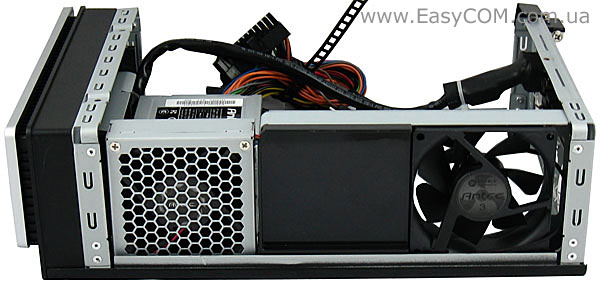

В корпусе Antec ISK 310-150 имеется два 80 мм вентилятора, работающие на выдув. Один вентилятор предназначен для охлаждения блока питания и является его частью, а второй предустановлен для создания внутренней вентиляции в самом корпусе. Скорость вращения корпусного вентилятора можно регулировать при помощи трехступенчатого переключателя на задней панели, о котором мы уже упоминали:

Скорость вращения	Ток, А	Воздушный поток, CFM	Статическое давление, мм вод. ст.	Уровень шума, дБ	Входная мощность, Вт
Высокая 2600 об/мин	0,2	34	3,04	30	2,4
Средняя 2000 об/мин	0,15	26	1,79	24,3	1,8
Низкая 1500 об/мин	0,1	20	1,0	18,05	1,2

Компоновка корпуса Antec ISK 310-150 выполнена очень удачно. Несмотря на всю компактность этой модели, производить сборку системы в ней получается достаточно удобно.

Как и отмечалось в спецификации, толщина стали шасси корпуса оптимальная - 0,8 мм. Этот факт мы самостоятельно проверили при помощи микрометра.

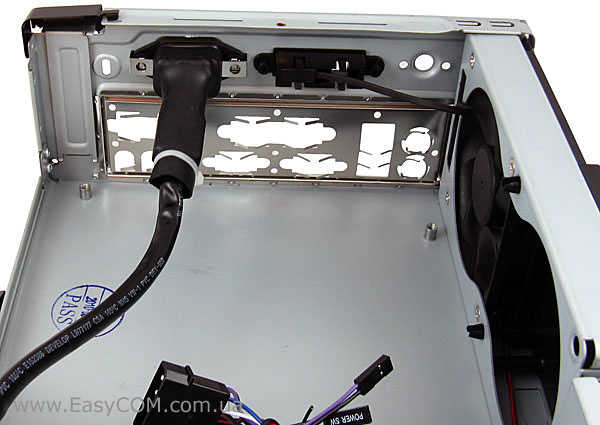

Разъем для подключения сетевого шнура питания немного смещен от края корпуса, поэтому в случае установки видеокарты он мешать не будет.

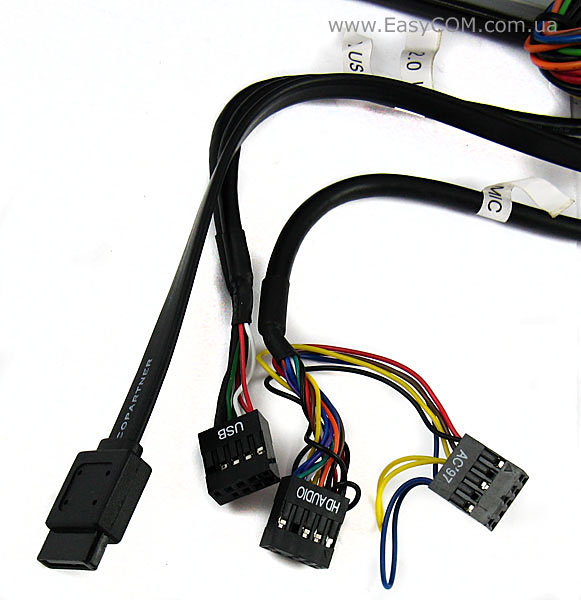

Два разъема USB 2.0, один eSATA и два аудио-разъема на интерфейсной панели предусматривается подключать к портам при помощи цельных разъемов. Причем audio-порт имеет два варианта подключения: HDA и AC’97.

Некоторые пользователи могут посетовать на отсутствие портов USB 3.0 на лицевой панели, как на полноразмерных корпусах. По этому поводу можно заметить, что на платах mini-ATX обычно не практикуется установка контроллеров USB 3.0, поддерживающие внутренние порты. Поэтому наличие порта USB 3.0 на передней панели было бы попросту бессмысленным.

Достаточно низкий блок питания предусматривает охлаждение за счет 80 мм вентилятора, который сопряжен с блоком питания коротким металлическим воздуховодом. То, что миниатюрный блок питания охлаждается вентилятором размером 80 мм, а не вдвое меньшего размера, который работал бы заметно шумнее, является достаточно весомым плюсом. Организовать что-нибудь подобное самостоятельно, и найти настолько подходящий источник питания было бы затруднительно.

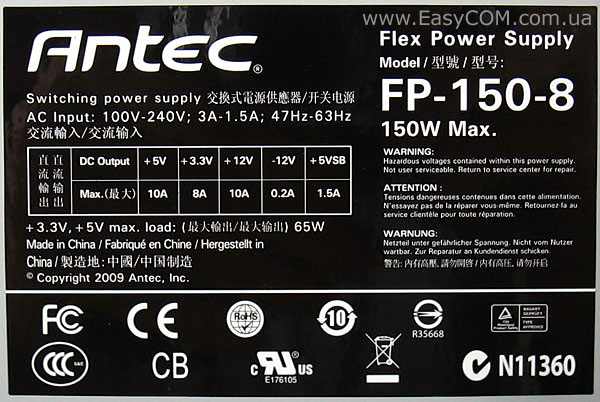

Мощность блока питания Antec FP-150-8 составляет 150 Вт, при этом мощность канала +12 В равна 120 Вт. Подобной мощности будет более чем достаточно для маломощных систем на процессорах Intel Atom или на AMD Zacate. Также можно предположить, что этот источник питания справится и с конфигурацией на основе двуядерного процессора Intel Sandy Bridge. Вдобавок ко всему, подобные системы можно дооснастить низкопрофильной видеокартой уровня NVIDIA GeForce GT 220 или ATI Radeon HD 5550, но не более того.

Также из положительных качеств блока питания Antec FP-150-8 можно выделить большой диапазон входных напряжений от 100 до 240 В, что позволяет использовать его почти при любом состоянии напряжения в сети.

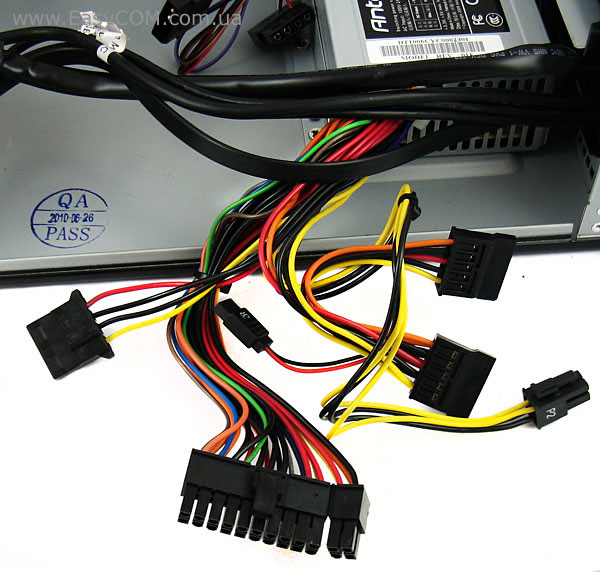

Оснащение разъемами у блока питания Antec FP-150-8 вполне приемлемое. В принципе он имеет все необходимые для питания разъемы, включая один разъем PATA, два разъема питания SATA и один mini SATA. Основной разъем питания имеет универсальное исполнение 20+4, а разъем питания ATX12V представлен в обычном 4-контактном исполнении.

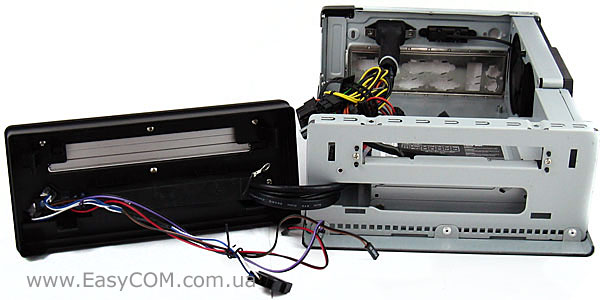

Пластиковая передняя панель корпуса Antec ISK 310-150 держится на нескольких пластиковых защелках. При необходимости ее можно легко отсоединить.

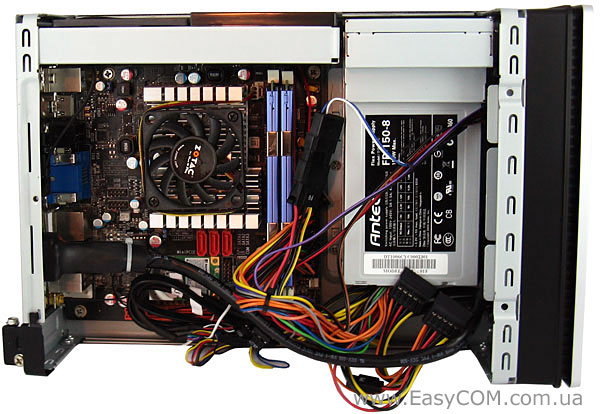

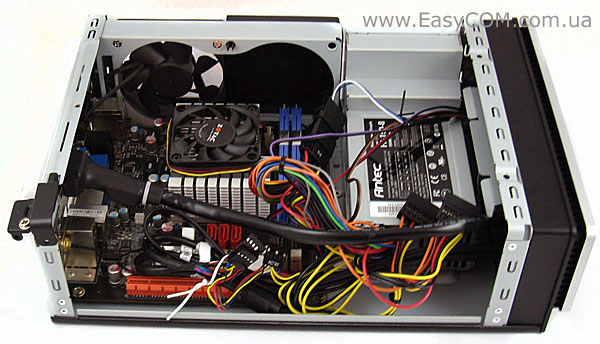

Сборка системы в корпусе Antec ISK 310-150 особых затруднений не вызывает. Как видно на фото, корпусной вентилятор размещен очень удачно с точки зрения охлаждения радиатора на материнской плате и узла питания, который как раз обычно размещается возле интерфейсной панели.

После того как материнская плата будет прикручена в корпусе и к ней будут подключены разъемы питания и порты, стоит приступать к установке металлического держателя для оптического привода.

Накопители же крепятся на отдельную металлическую рамку, которая впоследствии фиксируется на металлическом держателе одним ручным винтом. Таким образом, извлекать и устанавливать накопители в корпус получается относительно просто.

После сборки системы можно отметить еще некоторые удачные особенности корпуса Antec ISK 310-150. Очень важно, что высота в месте расположения радиатора на материнской плате достаточно большая. Это может позволить устанавливать относительно высокие радиаторы, чтобы не создалось таких трудностей как при тестировании очень компактного корпуса Frontier MW-100, в котором из-за ограниченности пространства у нас не получилось установить даже низкопрофильный вентилятор на радиатор материнской платы ZOTAC IONITX-F-E. Таким образом, можно сделать предварительный вывод, что с точки зрения размеров, удобства сборки и охлаждения корпус имеет Antec ISK 310-150 практически идеальные характеристики. По крайней мере, будет сложно предложить более эргономичный вариант компоновки корпуса с такими же размерами.

Тестирование

Для тестирования корпуса использовалось следующее оборудование:

Материнская плата	ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)
Оперативная память	2х DDR2-1200 @800 1024 МБ Kingston PC9600
Жёсткий диск	Fujitsu MJA2500BH, 500 ГБ, SATA-300

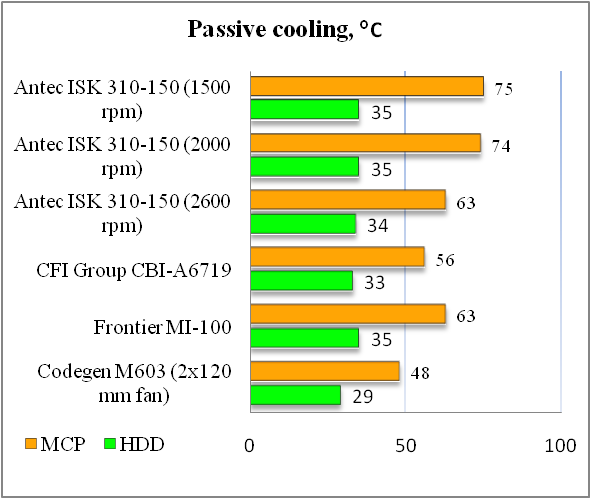

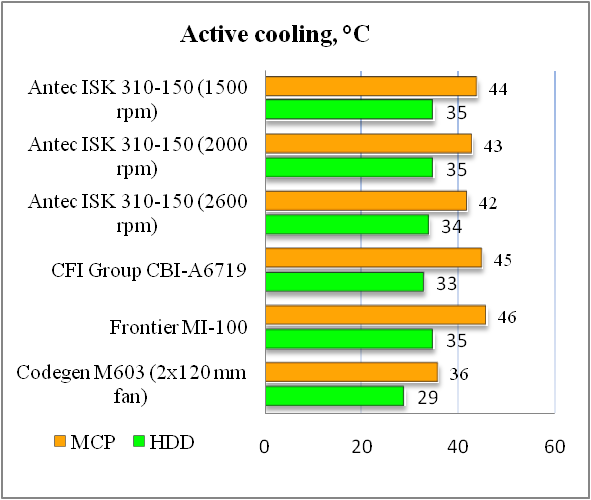

В процессе тестирования выяснилось, что совсем не зря корпус Antec ISK 310-150 оснащен регулятором скорости вращения вентилятора. Из трех активных элементов: вентилятора блока питания, вентилятора на кулере материнской платы и корпусного вентилятора, последний оказался самым шумным. На максимальной скорости вращения он создает уровень шума выше среднего. А если учитывать, что им оснащается мультимедийная система, то подобный уровень шума многие пользователи назовут неприемлемым. Другое дело – уровень шума на минимальной скорости вращения, когда систему почти неслышно, а корпусной вентилятор работает почти бесшумно. На средних оборотах он создает определенный фон, который вполне можно считать комфортным. Хотя, как видим по результатам тестирования, разницы в эффективности охлаждения на низких и средних оборотах корпусного вентилятор почти нет. При установке оборотов вентилятора на максимум эффективность охлаждения улучшается, но заметно это только в случае использования пассивного охлаждения на самой плате. Из этого также можно сделать вывод, что порой не стоит увлекаться пассивными системами охлаждения. Наличие активного элемента охлаждения, пусть и маломощного, может принести больше пользы, чем установка более производительного и шумного корпусного вентилятора. Хотя охлаждение всех элементов корпуса однозначно будет лучше при использовании более мощного корпусного вентилятора, но это не всегда приемлемо.

Перед сборкой системы некоторое опасение вызывало место установки накопителей в практически «мертвой зоне», где почти нет движения воздушных потоков. Тестирование же показало, что ноутбучный накопитель, плотно прилегающий через прокладку к металлической рамке, не нуждается в создании особых условий охлаждения, т.к. и при такой установке он частично отдает тепло металлической рамке.

Выводы

Корпусом Antec ISK 310-150 компания Antec в который раз подтверждает, что она является лидером в разработке отменно сбалансированных и удачных моделей. Корпус Antec ISK 310-150 можно считать идеальным решением для мультимедийной системы, построенной на энергоэффективных процессорах серии Intel Atom, на новом AMD Zacate или же на двухъядерном процессоре Intel Sandy Bridge. Мощности установленного блока питания Antec FP-150-8 и возможностей охлаждения как раз должно быть достаточно для этого класса систем. Несмотря на то, что корпус Antec ISK 310-150 по своим габаритным размерам можно считать очень компактным, производитель за счет продуманной компоновки смог добиться хорошего качества внутренней вентиляции и не сильно усложнил процесс сборки. К положительным особенностям этого корпуса можно отнести наличие удобной подставки, которая позволяет установить его вертикально. Также рассматривая эту модель компании Antec нельзя не отметить отличное качество изготовления, оптимальную толщину стали в 0,8 мм и отменную покраску.

Корпус Antec ISK 310-150 неожиданно приятно удивил своим качеством и эксплуатационными характеристиками, чем очень понравился и за что удостаивается наград. Его действительно можно считать примером для подражания.

К достоинствам можно отнести:

• очень компактные габариты;
• подставка, позволяющая устанавливать корпус вертикально, в комплекте;
• стильный дизайн;
• разъем eSATA на передней панели;
• возможность установки низкопрофильной видеокарты с однослотовым кулером;
• корпусной вентилятор с регулятором скорости вращения;
• оптимально подобранный и качественный блок питания;
• хорошо продуманное охлаждение внутри корпуса.
• отличное качество покраски.

Автор: Дмитрий Масюк

Выражаем благодарность компании Eletek, официальному дистрибьютору Antec, за предоставленный для тестирования корпус.

Выражаем благодарность компаниям Sea Sonic и ООО ПФ Сервис за предоставленное для тестового стенда оборудование.
