Обзор и тестирование процессорного кулера Scythe Kozuti

Читатели, активно следящие за новостями в области компьютерных систем охлаждения, не могли не заметить довольно интересную новость, опубликованную на нашем сайте – анонс нового японского кулера Scythe Kozuti.

Из подзаголовка статьи и текста новости вполне понятно – кулер предназначен для компактных корпусов стандарта HTPC и корпусов, где высота (или толщина, если корпус вертикальный) – параметр сильно ограниченный. К таковым, например, могут относиться самодельные или «моддерские» корпуса, поэтому круг пользователей, заинтересованных в компактных системах охлаждения, намного шире, чем это может казаться на первый взгляд.

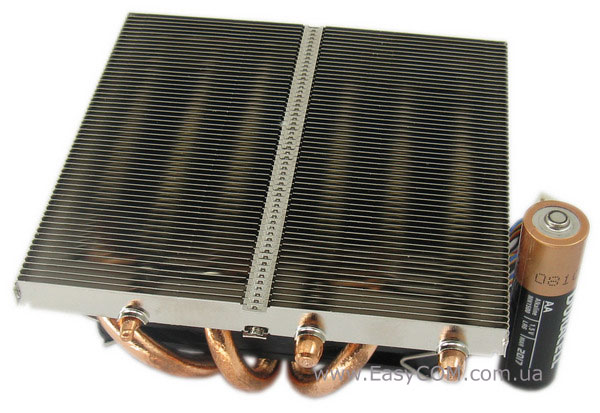

Для «затравки» приведем очень эффектное фото тестируемого продукта – в полном снаряжении, т.е. с установленным вентилятором. Scythe Kozuti по высоте не превышает высоту обычной пальчиковой батарейки, интересно? Тогда предлагаем читать дальше, так как мы переходим к детальному техническому рассмотрению системы охлаждения Scythe Kozuti с тестированием эффективности её работы.

Упаковка, комплект поставки и спецификация

Как и все системы охлаждения от японского производителя Scythe модель Kozuti поставляется в небольшой картонной коробке с яркой полиграфией. На её лицевой стороне присутствует изображение кулера, перечень поддерживаемых платформ и указание на главное «достоинство» кулера – высоту профиля 40 мм. Также здесь есть упоминания о фирменных особенностях модели, к которым производитель относит:

• S.F.M.S. (Stealth Fan Mounting Structure) – если перевести аббревиатуру S.F.M.S , то получим примерно «структура скрытной установки вентилятора». В жизни это означает, что вентилятор удобно скрыт под радиатором. При этом воздушный поток в равной мере и силе достается как радиатору, так и околосокетному пространству.
• Система E.I.S – за счет малого веса кулеру не требуется опорная пластина и, как следствие, отпадает долгая сборка кулера непосредственно перед установкой на материнскую плату. Упрощение сборки получило название E.I.S. (Easy Installation with Screw) - «простой монтаж посредством винтов».

На обратной стороне коробки на разных языках приведена спецификация продукта. Присутствует и русский язык, что облегчает понимание. Приводим информацию в удобном для чтения виде.

Спецификация кулера Scythe Kozuti:

Модель	Scythe Kozuti (SCKZT-1000)
Поддержка процессорных разъемов	AMD Socket AM2/AM2+/AM3/AM3+/FM1 Intel Socket LGA 775/LGA1156 /LGA 1155/ LGA 1366
Тепловые трубки	Три медные тепловые трубки диаметром 6 мм.
Материал радиатора	Медные трубки, алюминиевые пластины, никелированное медное основание.
Размеры радиатора, мм	110 х 103 х 40 (с вентилятором)
Площадь рассеивания, см2	Около 1500
Термоинтерфейс	термопаста в пакетике
Напряжение питания вентилятора, В	12
Скорость вращения вентилятора, об/мин	800 - 3300
Воздушный поток, CFM (м3/ч)	6 – 24,82 (10,2 – 42,2)
Уровень шума, дБ	8,2 – 32,5
Статическое давление, мм вод ст.	Н.д.
Тип подшипника	Н.д.
Ресурс подшипника, ч	Н.д.
Тип разъема питания	4-контактный
Размеры вентилятора, мм	80 х 80 х 10
Вес, г	250
Сайт производителя	http://www.scythe-eu.com/

Из спецификации мы видим, что Scythe Kozuti можно устанавливать на все актуальные на сегодняшний день платформы от Intel до AMD. К сожалению, информация о применяемом вентиляторе не полная – известны лишь диапазон рабочей частоты вращения, воздушный поток и уровень создаваемого шума. Статическое давление, тип и ресурс подшипника нам остались неизвестными.

Комплект поставки Scythe Kozuti

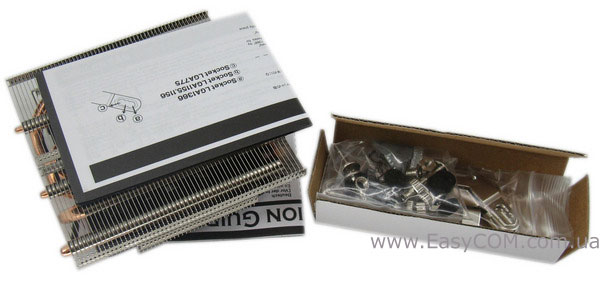

В коробке находится сам кулер, инструкции по установке и коробочка с дополнительными крепежными аксессуарами. Отметим, что в инструкциях процесс установки описан на русском языке и очень подробно, поэтому трудностей с монтажом возникнуть не должно.

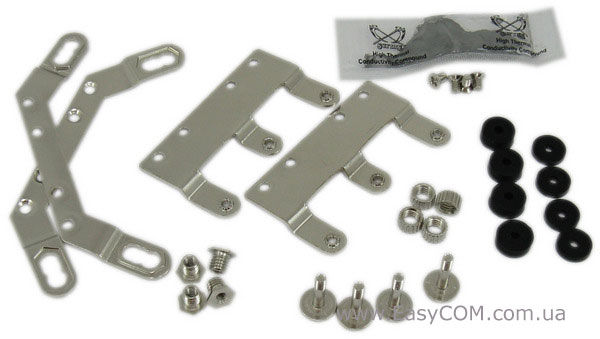

В коробке с аксессуарами находятся:

• крепежные скобы для платформы Intel;
• крепежные скобы для платформы AMD;
• 4 шт. винты для скоб;
• 4 шт. основные крепежные винты;
• 4 шт. винт-втулка;
• 4 шт. шайбы для платформы Intel;
• 4 шт. шайбы для платформы AMD;
• 4 шт. ребристые гайки;
• термопаста в пакетике.

Стандартный набор крепежных элементов, в котором все предусмотрено. Как видите – опорной пластины в комплекте нет, так как при весе кулера всего в 250 граммов в ней нет необходимости. Как обычно, фирменная термопаста поставляется в пакетике.

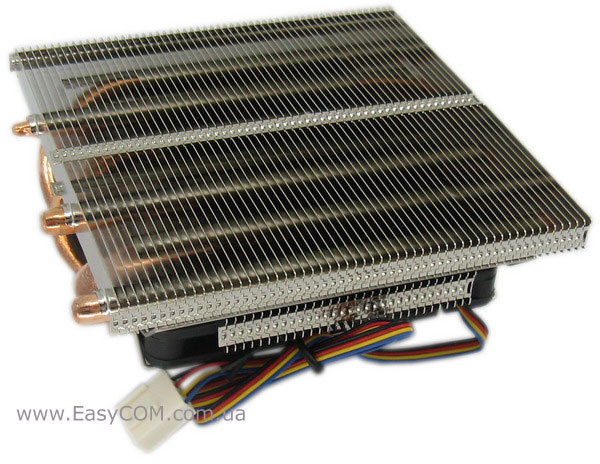

Теперь рассмотрим главный элемент поставки – сам кулер Scythe Kozuti. Он представляет собой систему охлаждения горизонтального типа, основанную на медных тепловых трубках и пакете алюминиевых пластин.

В целом система охлаждения выглядит очень «сбитой». С целью сокращения габаритов производитель «упаковал» все элементы максимально плотно друг к другу, поэтому в руках Scythe Kozuti ощущается как монолитный прямоугольный предмет.

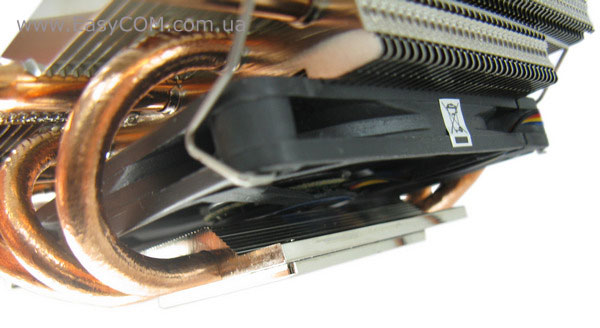

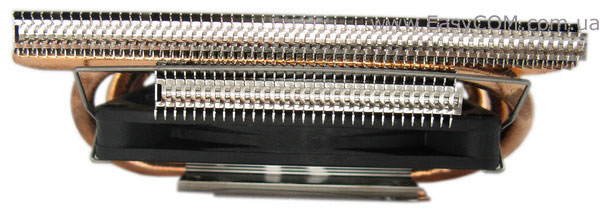

Основной отличительной особенностью конструкции является расположение вентилятора под радиатором, а не над ним, как это принято в классическом исполнении подобных систем охлаждения. Такой подход, а также применение фирменного вентилятора с профилем 10 мм, позволили производителю уменьшить высоту кулера до 40 мм. Вентилятор установлен с помощью стандартных проволочных скоб, но заменить его на другой будет проблематично – стандартные модели с 25 мм профилем не подойдут – зазора между вентилятором и основанием нет. К слову об основании, пора рассмотреть конструкцию радиатора более детально. И начнем мы, по традиции, как раз с осмотра основания.

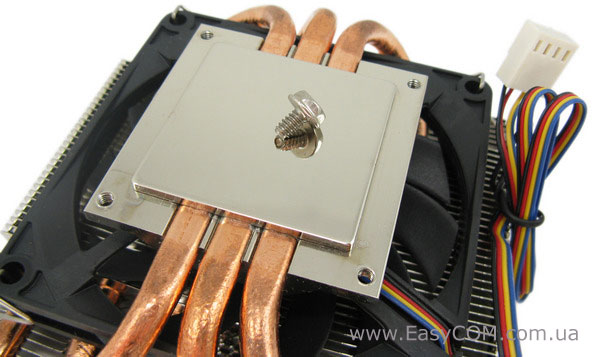

Качество обработки основания просто отменное – на лицо почти зеркальная полировка. Слой никеля, которым покрыто медное основание Scythe Kozuti, обеспечит длительный срок эксплуатации, защищая медь от коррозии. Само же основание выполнено из двух пластин – нижней и верхней. Нижняя – абсолютно плоская и выполняет роль первичного теплосъёмника. Верхняя же пластина имеет фигурную форму и служит крепежной основной для остальных элементов, в частности для фиксации тепловых трубок. Для этого в ней выполнены специальные желоба. Стоить отметить, что контакт верхней пластины, нижней и тепловых трубок улучшен припоем, причем без жадности со стороны производителя. Это должно обеспечить хороший отвод тепла вдоль трубок к радиаторным пластинам.

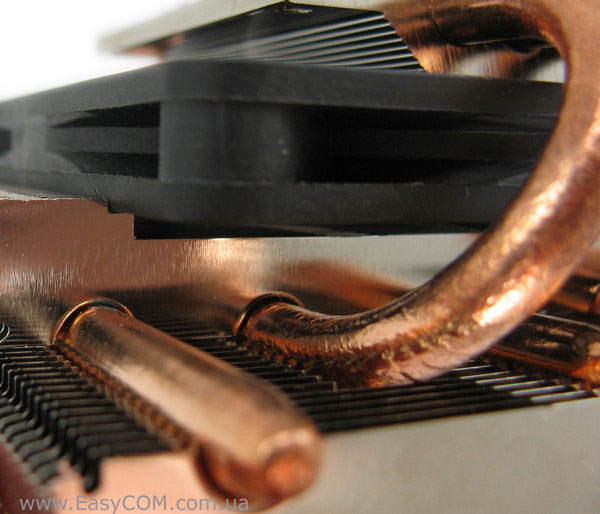

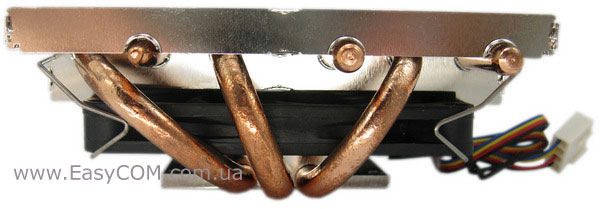

Из основания исходят три медные тепловые трубки диаметром 6 мм. Трубки достаточно длинные и каждая из них описывает не привычную букву «U», а кольцо. Именно поэтому на первый взгляд может показаться, что тепловых трубок не три, а шесть.

По центру радиатора расположена дополнительная секция алюминиевых пластин, которая «обхватывает» тепловые трубки полностью. Остальная же часть тепловых трубок охватывается пластинами только на половину, что явно снижает общую эффективность системы. Зазор между пластинами равен приблизительно 2 мм, что в принципе является оптимальным для системы охлаждения таких скромных габаритов.

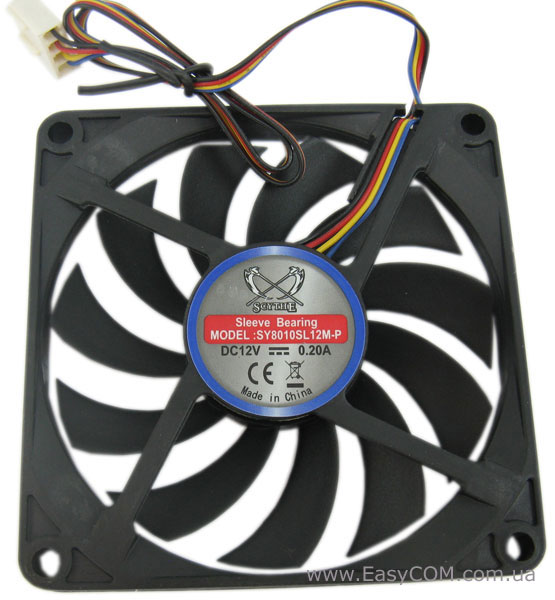

В качестве активного элемента используется низкопрофильный вентилятор Scythe SY8010SL12M-P с размерами 80х10 мм, основанный на подшипнике скольжения. Эта модель поддерживает PWM режим питания с возможностью регулирования скорости вращения от 80 (±30%) до 3300 (±10%) об/мин, при этом воздушный поток должен изменятся от 6 CFM до 24,82 CFM, а уровень шума от 8,2 до 32,5 дБА. Такую производительность сложно сравнивать с эффективностью вентиляторов размерами 120 мм, но учитывая размеры системы охлаждения и его конструкцию использование малоэффективного вентилятора со средним шумом, но с очень компактными размерами, можно считать уместным.

Установка кулера Scythe Kozuti

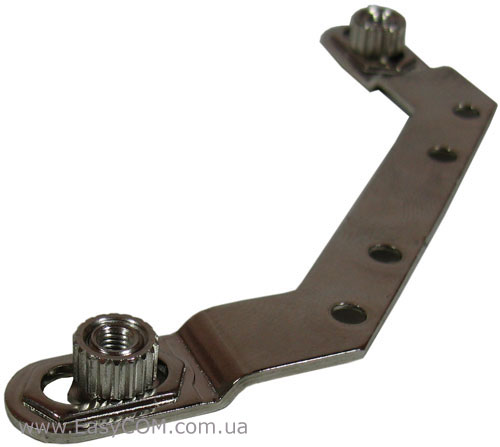

Процесс установки кулера Scythe Kozuti несколько сложнее, чем систем охлаждения на пластиковых защелках, наподобие «боксовых» кулеров. Кроме того, установка предполагает закручивание винтов с обратной стороны материнской платы. Но сначала требуется подготовить металлические рамки, к которым нужно прикрутить втулки с внутренней резьбой. Универсальность крепления Scythe Kozuti, поддерживающего сразу четыре процессорных разъема Intel - Socket LGA 775/LGA1156 /LGA 1155/ LGA 1366, реализована, как обычно, за счет нескольких отверстий в металлических рамках.

После этого две металлические рамки нужно прикрутить к основанию кулера Scythe Kozuti .

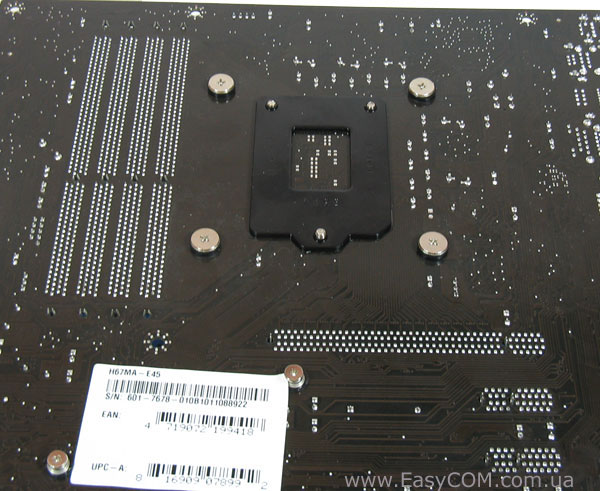

Далее покрываем процессор небольшим слоем термопасты, прислоняем кулер к процессору и наживляем винты с обратной стороны материнской платы. Попадать в такой ситуации в отверстия на крепление не очень удобно, но вполне выполнимо.

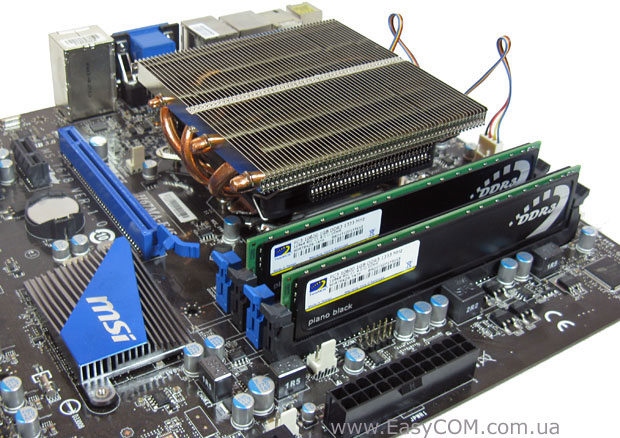

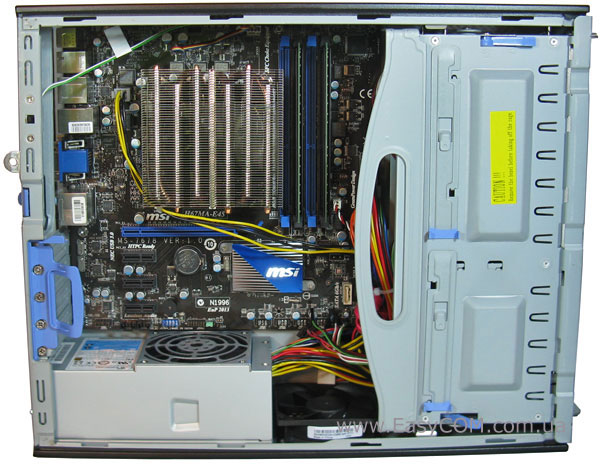

На материнской плате кулер Scythe Kozuti занимает совсем немного места. Причем воздушный поток от его вентилятора должен будет улучшить условия охлаждения узла питания процессора и недалеко установленного модуля памяти.

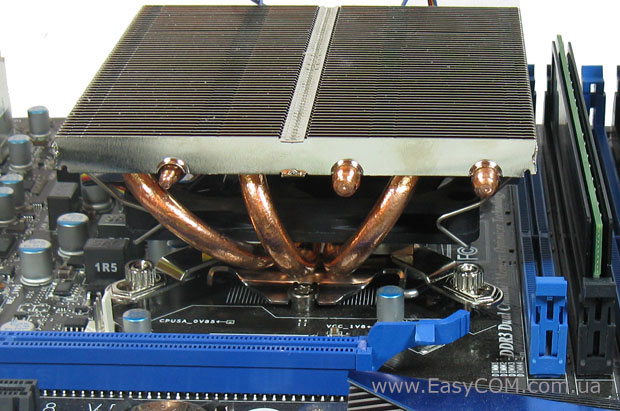

Доступ к слоту памяти на материнской плате, которую мы использовали для тестирования, кулер Scythe Kozuti не перекрывал.

Установка кулера Scythe Kozuti на платформы AMD с процессорными разъемами AMD Socket AM2/AM2+/AM3/AM3+/FM1 выполняется по тому же принципу, что и на платформы Intel, но с использованием других металлических рамок и винтов.

Тестирование

Тестовое оборудование:

Процессор	Intel Core i5-2500k
Материнская плата	MSI H67MA-E45 (Intel H67, LGA1155, DDR3, mATX)
Оперативная память	2x TwinMOS 9DCEBNZB-TATP DDR3-1333
Видеокарта	Intel HD Graphics 3000
Жесткий диск	Samsung HD080HJ (80 ГБ, 7200rpm, 8 МБ, SATA-300)
Блок питания	Seasonic SS-300TFX Active PFC
Корпус	Chenbro PC71023
Термопаста	akasa AK-460 pro-grade (3.3 W/mK, -45 - 200 °C)

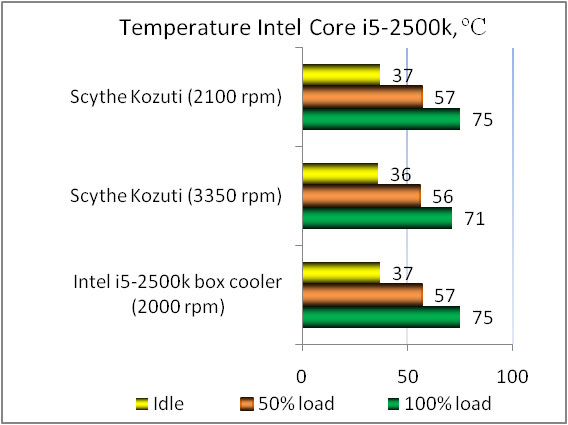

Тестирование на реальной системе с процессором Intel Core i5-2500K в номинальном режиме мы проводили в компактном корпусе Chenbro PC71023, который должен быть под стать кулеру Scythe Kozuti. Хотя этот кулер может быть установлен и в более компактные корпуса.

По эффективности охлаждения кулер Scythe Kozuti превосходит «боксовое» решение, но при максимальной скорости вращения в 3300 об/мин. Уже при средней скорости вращения в 2100 об/мин эффективность кулера Scythe Kozuti становится такой же, как и у «боксовой» модели с медным сердечником, комплектным от процессора Intel Core i5-2500k. Уровень же шума у решения от  Scythe на максимальных оборотах такой же, как и у штатного охлаждения, поэтому первое решение все же выглядит немного предпочтительней.

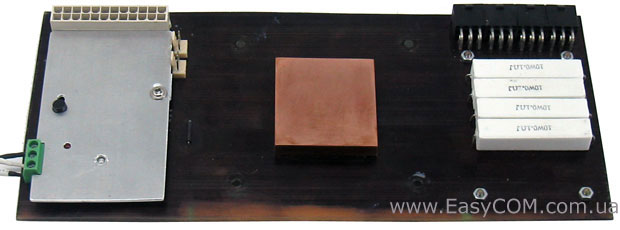

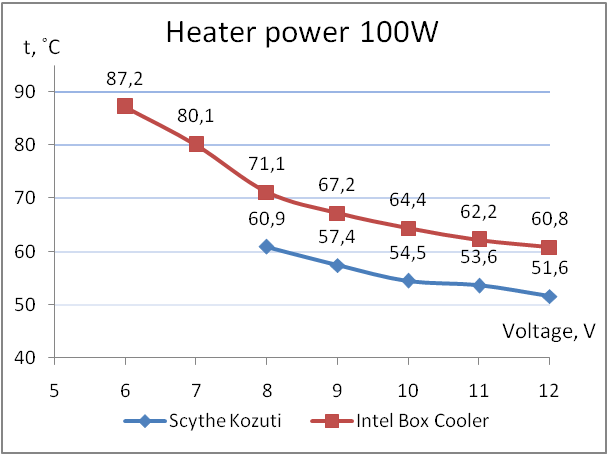

Кроме того, тестирование на реальной конфигурации мы дополнили тестом на нагревательном стенде, который обеспечивает мощность тепловыделения равную 100 Вт.

Большая мощность нагрева позволила увеличить разницу температуру, которая теперь составляла не 4ºС, а достигала 9ºС. Таким образом, видим явное преимущество кулера Scythe Kozuti.

Отдельно мы оценили уровень шума и изменение скорости вращения при разном напряжении питания вентилятора Scythe SY8010SL12M-P. Оказалось, что при напряжении в 7 В вентилятор не стартует, поэтому оценка производилась начиная с 8 В:

Напряжение питания вентилятора, В	Скорость вращения, об/мин	Уровень шума
8	1890	очень тихо
9	2340	некоторый шумовой фон
10	2760	заметный гул среднего уровня
11	3000	шум выше среднего с гулом
12	3250	более громкий шум выше среднего, более высокочастотный

Вывод

Процессорный кулер Scythe Kozuti предназначен в первую очередь для очень компактных компьютерных систем, таких как домашний кинотеатр формата HTPC. Его высота составляет всего 40 мм, поэтому он должен поместиться в любом миниатюрном корпусе. Также плюсом конструкции этого кулера является близкое расположение вентилятора к материнской плате, что позволит ему улучшить условия охлаждения узла питания процессора. Непосредственно как кулер, Scythe Kozuti способен обеспечить эффективность для нормального охлаждения процессора с TDP равным 100 Вт и даже немного выше. В частности в нашем тесте он превзошел стандартную систему охлаждения для процессора Intel c TDP равным 95 Вт. Поэтому для охлаждения современных процессоров в мультимедийной системе, которые имеют гораздо меньшее энергопотребление, его будет достаточно. Хотя уровнем шума при максимальной скорости вращения вентилятора кулер Scythe Kozuti не радует, но учитывая запас по охлаждению, его можно использовать при гораздо меньшей скорости вращения, при которой он будет работать тихо. Дополнительным бонусом кулера Scythe Kozuti является поддержка PWM-режима питания, что исключает неприятные случаи, когда материнские новые платы не поддерживают управление скоростью вращения по 3-контактному разъему.

Преимущества:

• малый вес и габариты (высота всего 40 мм);
• поддержка PWM-питания;
• мультиплатформенный крепеж;
• способствует охлаждению околопроцессорного пространства;
• термопаста в комплекте.

Недостатки:

• немного усложненный процесс установки;
• при максимальной скорости вращения создает шум выше среднего.

Авторы: Пётр Носик, Дмитрий Масюк

Выражаем благодарность компании Scythe за предоставленный для тестирования кулер.

Выражаем благодарность компаниям Intel, MSI, Syntex, официальному дистрибьютору Chenbro, и Single Computing, официальному дистрибьютору TwinMOS, за предоставленное для тестового стенда оборудование.
