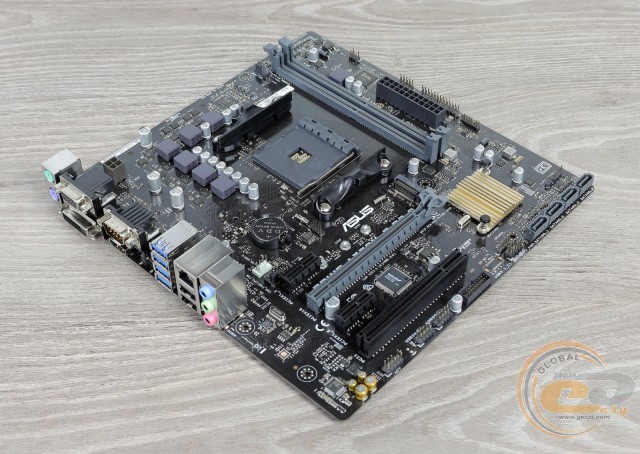

Обзор материнской платы ASUS PRIME A320M-C R2.0: дешево и компактно
12-04-2019

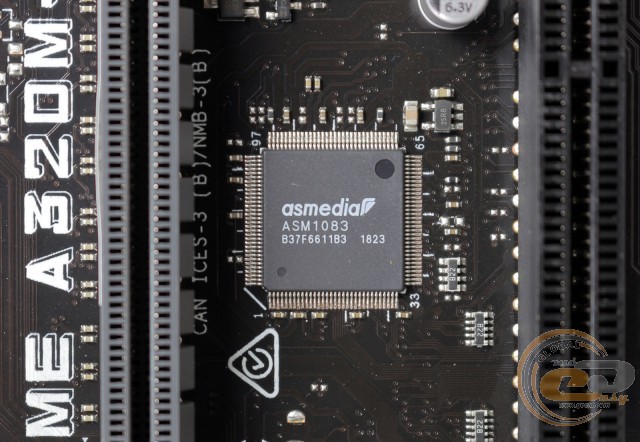

Слот PCI реализован при помощи моста ASMedia ASM1083.

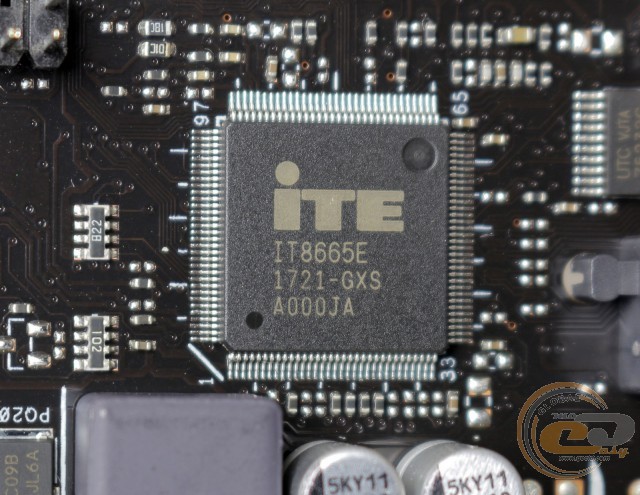

Возможности Multi I/O возложены на микросхему ITE8665E, которая обеспечивает работу портов COM, LPT и PS/2, а также мониторинг.

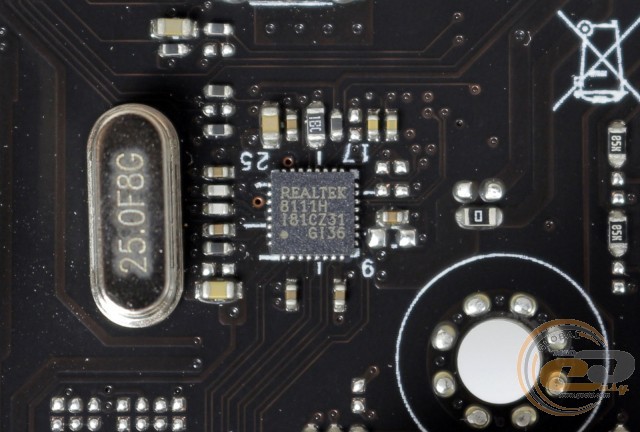

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

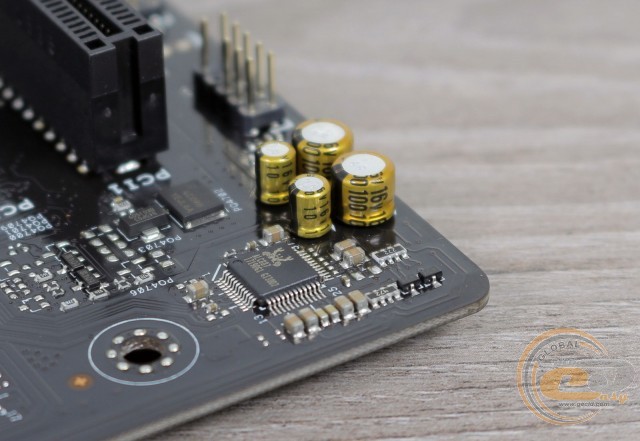

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого используются аудиоконденсаторы от Nichicon. Она включает в себя технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

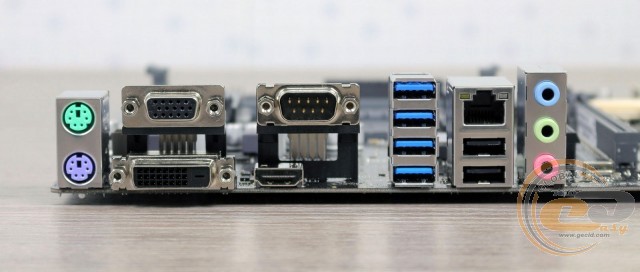

На интерфейсную панель выведены следующие порты:
- 2 x PS/2;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x RJ45;
- 1 x COM;
- 4 x USB 3.1 Gen 1;
- 2 х USB 2.0;
- 3 x аудиопорта.
Интерфейсная панель выгодно отличается наличием шести портов USB и трех видеовыходов, а также возможностью вынести при необходимости еще один порт COM и LPT. А вот обладатели многоканальной акустики явно не обрадуются наличию лишь трех аудиопортов.
Возможности организации охлаждения внутри системного корпуса у ASUS PRIME A320M-C R2.0 достаточно скромные. В наличии всего три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, тогда как два других предназначены для подключения системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

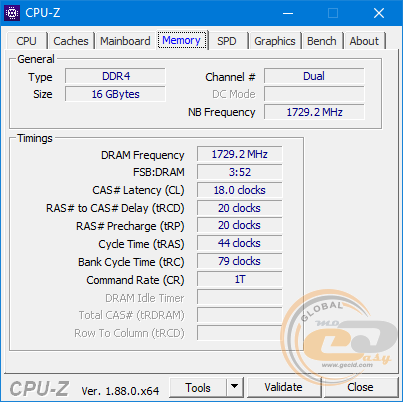

Возможности разгона процессора на материнской плате отсутствуют. Модули оперативной памяти DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB работали на скорости DDR4-3466 МГц, хотя производитель заявляет лишь о поддержке режима DDR4-3200.

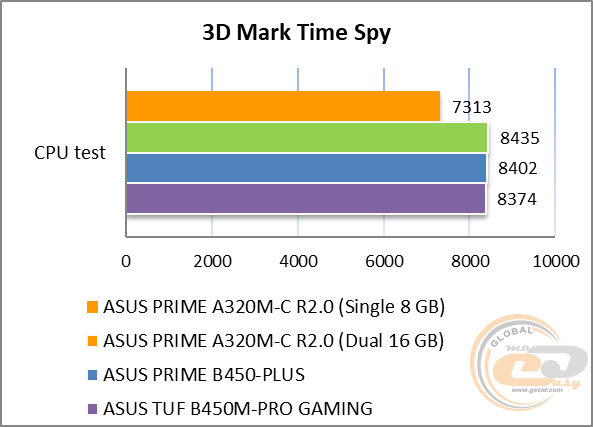

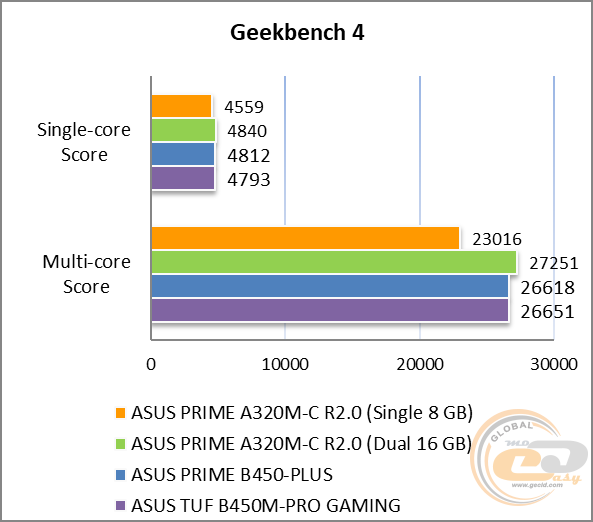

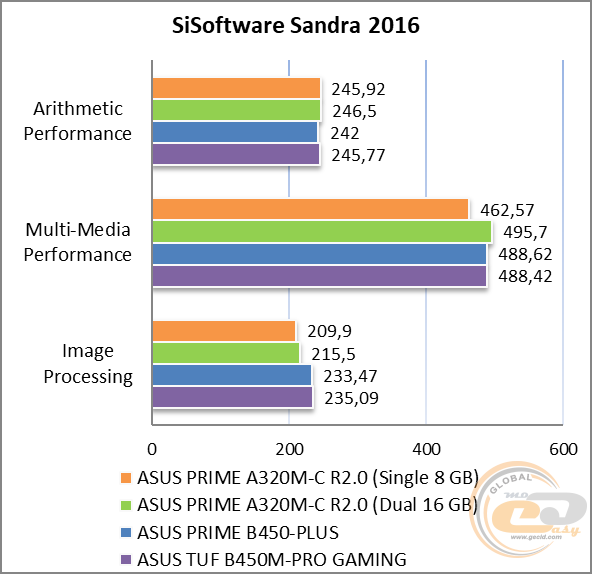

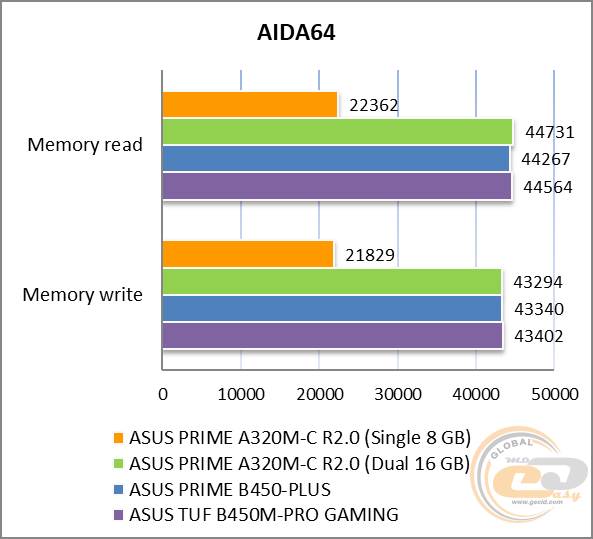

Тестирование
Для проверки возможностей материнской платы ASUS PRIME A320M-C R2.0 использовалось следующее оборудование:
Процессор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Видеокарта |
ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Жесткий диск |
Western Digital Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

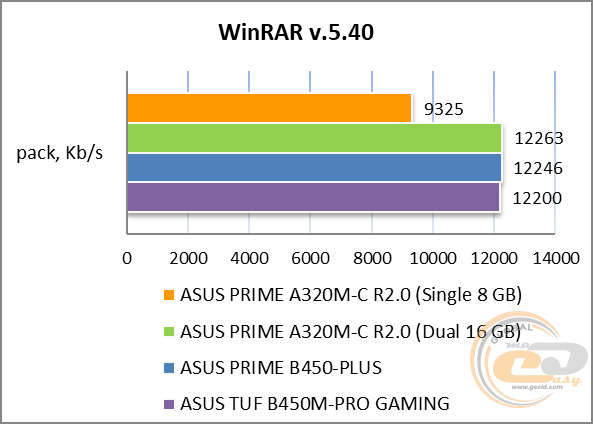

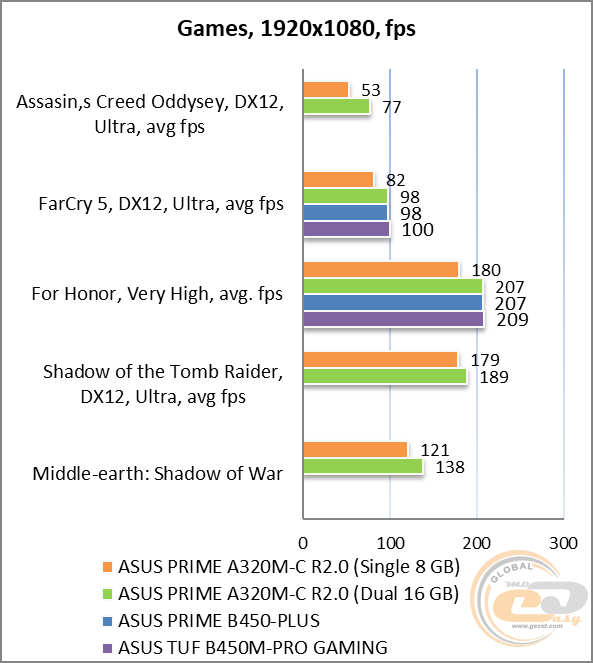

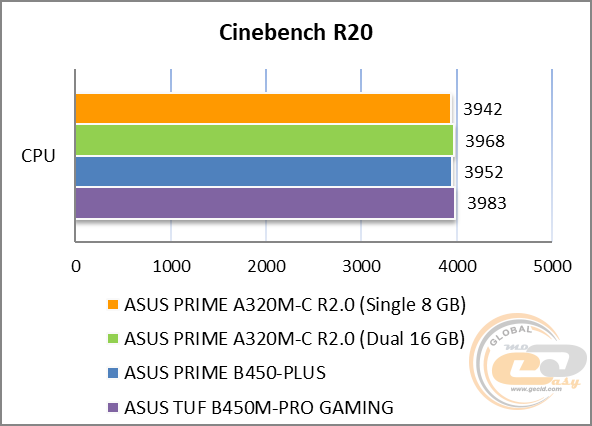

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.04, -0.02 |
Отлично |
Уровень шума, дБ (А) |
-84.1 |
Хорошо |
Динамический диапазон, дБ (А) |
84.0 |
Хорошо |
Гармонические искажения, % |
0.00228 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-76.3 |
Средне |
Интермодуляционные искажения + шум, % |
0.019 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-82.9 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.019 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-84.7 |
Хорошо |
Динамический диапазон, дБ (А) |
84.9 |
Хорошо |
Гармонические искажения, % |
0.00343 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-77.1 |
Средне |
Интермодуляционные искажения + шум, % |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-78.7 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Несмотря на то, что в составе ASUS PRIME A320M-C R2.0 используется бюджетный кодек Realtek ALC887, качества ее звуковой подсистемы будет вполне достаточно большинству нетребовательных пользователей. К тому же можно установить дискретную звуковую плату с интерфейсом PCI Express x1 либо более старые устройства с PCI.
Итоги
Материнская плата ASUS PRIME A320M-C R2.0 даже не старается удивить требовательного пользователя, а является обычной рабочей лошадкой. Ее оснащение недвусмысленно намекает на использование в составе офисных систем, где все еще востребованы порты COM и LPT.
Конечно же, никто не запрещает вам собрать на ее основе домашний ПК или мультимедийный центр. Однако для этих целей лучше поискать другие фирменные модели, без ненужных при таком сценарии интерфейсов и с более удобным подключением многоканальной акустики.
Также приятно видеть в наличии USB 3.1 и M.2 Socket 3, DIMM-слоты с защелками с одной стороны, поддержку быстрой оперативной памяти и аудиоконденсаторы в обвязке звуковой подсистемы. А к слабым сторонам ASUS PRIME A320M-C R2.0 отнесем высокие температуры блока VRM, наличие лишь двух DIMM-слотов и неудобное подключение многоканальной акустики.
В итоге, если вы хотите получить недорогую и компактную основу для офисной системы или домашнего ПК с процессором под Socket AM4, то ASUS PRIME A320M-C R2.0 выглядит весьма заманчиво благодаря наличию трех видеовыходов и доступной стоимости.
Достоинства:
- надежная цифровая подсистема питания;
- поддержка быстрых модулей ОЗУ;
- три видеовыхода;
- хорошие возможности по организации дисковой подсистемы;
- поддержка COM, LPT и PCI;
- поддержка ряда полезных фирменных технологий.
Особенности:
- неудобное подключение многоканальной акустики;
- высокая температура элементов подсистемы питания.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
