Обзор материнской платы ASUS Pro B560M-C/CSM: когда стабильность важнее понтов

25-10-2021

В мире компьютерного железа уже давно идет война за покупателя. Кто-то выбыл с гонки, но компании Intel и AMD все еще сражаются за любовь покупателя к своим системам. Так само идет война и в корпоративном сегменте.

Сегодня у нас на обзоре материнская плата для процессоров Intel на B560-м чипсете. В нем нет дополнительных функций, например, разгона процессора, что хорошо в ценовом плане для бюджетных игровых сборок. Зато появилась возможность разгона памяти, что позитивно сказывается на производительности системы в целом.

ASUS Pro B560M-C/CSM

Материнская плата ASUS Pro B560M-C/CSM использует привычный в бизнес-сегменте зеленый цвет текстолита. С первого взгляда бросается отсутствие радиаторов в подсистеме питания. Так ли это критично при установке мощного процессора? Сейчас все расскажем и попутно сравним с игровой моделью ASUS TUF GAMING B560M-PLUS.

Спецификация

Модель

ASUS Pro B560M-C/CSM

Чипсет

Intel B560

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

11-е и 10-е поколение Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4600 МГц

Слоты расширения

1 x PCI Express 4.0 x16 (x16)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242, 2260, 2280; SATA и PCIe 3.0 x4) (M2_2)

6 x SATA 6 Гбит/с

LAN

1 x Intel I219-V (GbE) (10/100/1000 Мбит/с)

Звуковая подсистема

7.1-канальный Realtek ALC897

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

4 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

2 x DisplayPort

1 x HDMI

1 x M.2 Key E

1 x RJ45

3 x 3,5-мм аудио

2 x PS/2

Внутренние порты I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

2 х COM

1 х LPT

1 x TPM

1 x SPI

BIOS

AMI UEFI BIOS

Форм-фактор

microATX (244 x 244 мм)

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплект поставки

ASUS Pro B560M-C/CSM ASUS Pro B560M-C/CSM

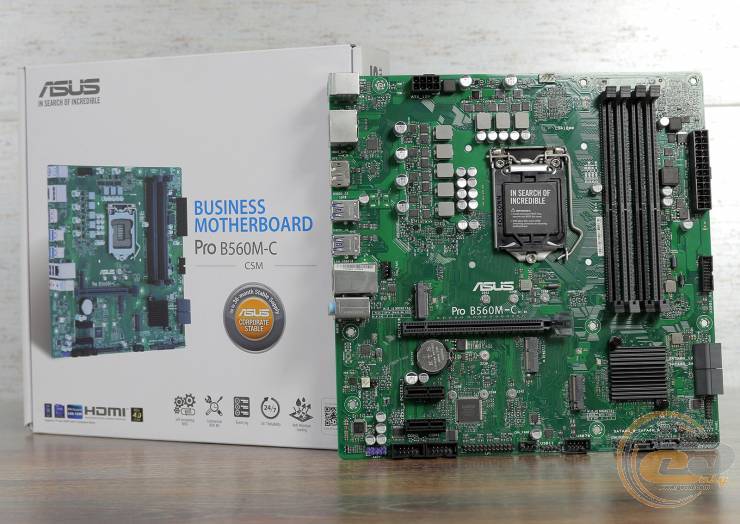

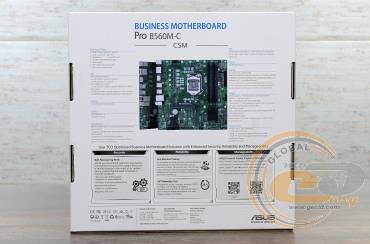

Материнская плата упакована в белую коробку с плотного картона. Сама она изображена на лицевой стороне, а на обратной перечислены ее характеристики и преимущества. К сожалению, информация предоставлена в основном на английском языке.

ASUS Pro B560M-C/CSM

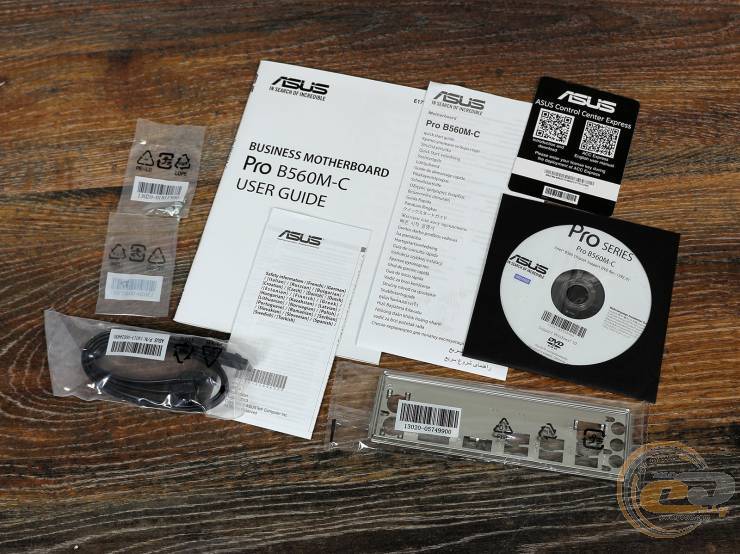

Комплектация включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • один кабель SATA;
  • заглушку в корпус;
  • набор крепежных винтов для накопителя M.2.

Дизайн и особенности платы

ASUS Pro B560M-C/CSM

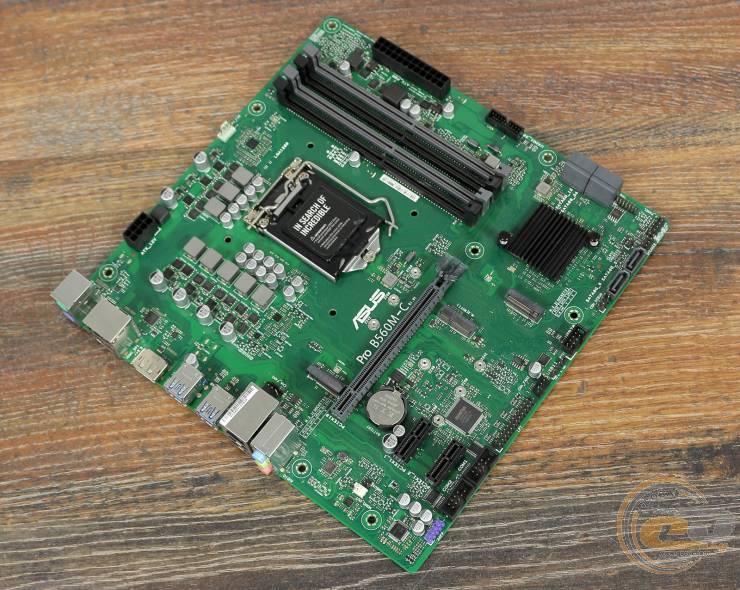

Внешне ASUS Pro B560M-C/CSM выглядит ультра бюджетной. Она выполнена в зеленом цвете, без радиаторов на цепях питания или LED-подсветки.

ASUS Pro B560M-C/CSM

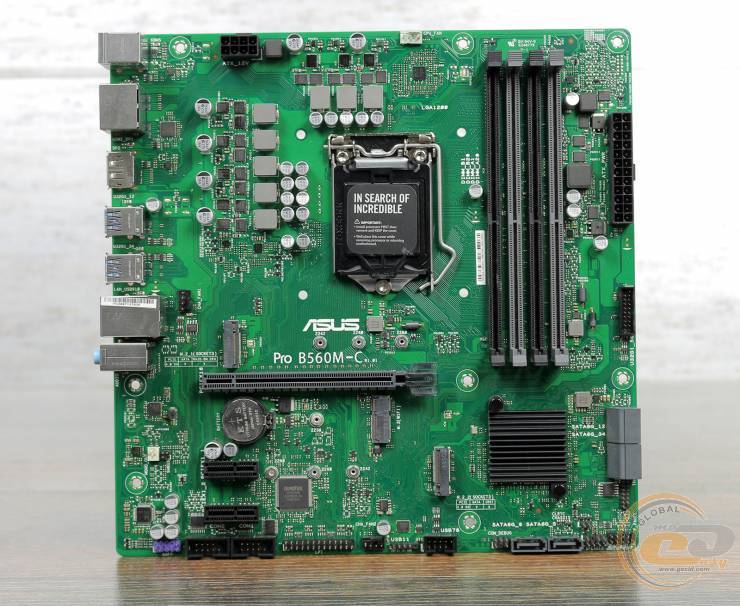

Расположение всех компонентов на материнской плате вполне стандартное и ничем особым не выделяется. Перпендикулярная установка двух из шести портов SATA 6 Гбит/с может вызвать сложности подключения при использовании габаритной карты расширения в крайних портах PCIe 3.0 x1.

ASUS Pro B560M-C/CSM

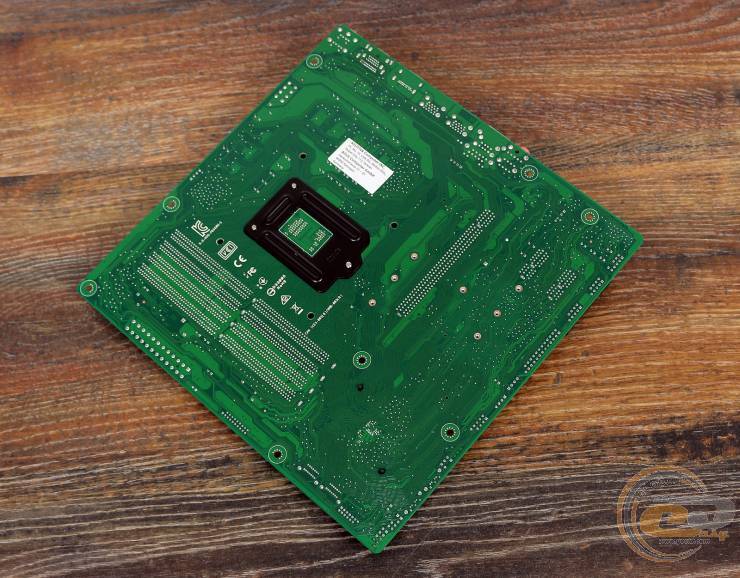

Снизу материнской платы ничего особенного нас не ожидает: все та же классическая прижимная пластина и пластиковые ножки радиатора чипсета.

ASUS Pro B560M-C/CSM

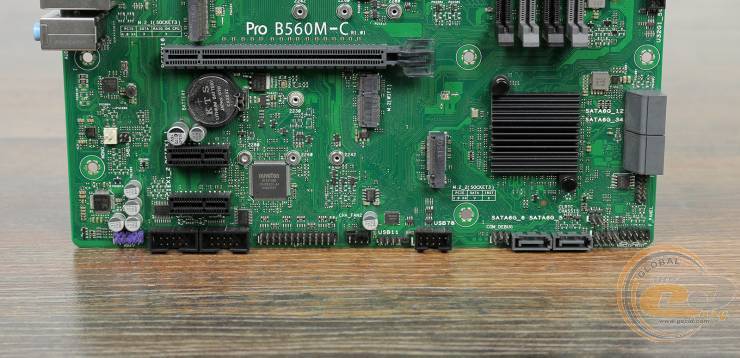

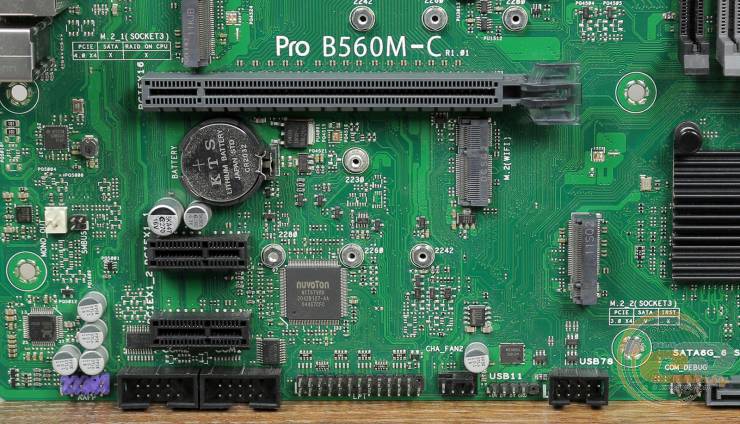

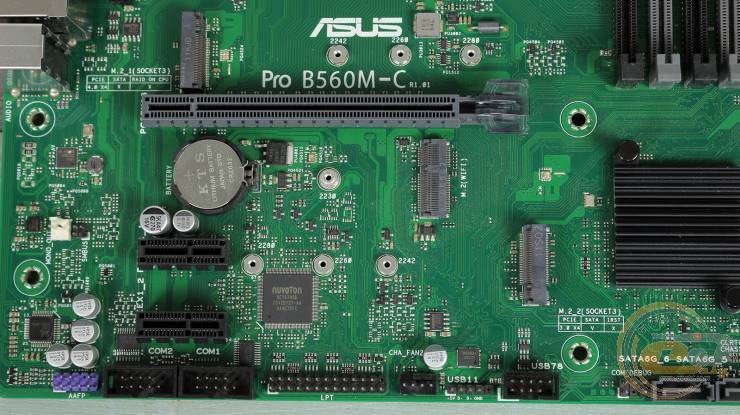

Если обратить внимание на лицевую нижнюю часть материнской платы, то можно заметить основные отличия продукта бизнес-класса от геймерской серии – наличие портов COM1, COM2, LPT и COM_Debug. Это очень важно для офисных центров, где эти интерфейсы активно используются для подключения периферии.

Чуть выше приютился слот M.2 (WIFI) под модуль беспроводных интерфейсов, который придется покупать отдельно. После этого ПК можно будет подключить к сети беспроводным путем.

ASUS Pro B560M-C/CSM

Дополнительно расположены разъемы для подключения кнопок включения и выключения, световой индикации работы системы, USB 2.0 и колодка аудиоразъемов.

ASUS Pro B560M-C/CSM

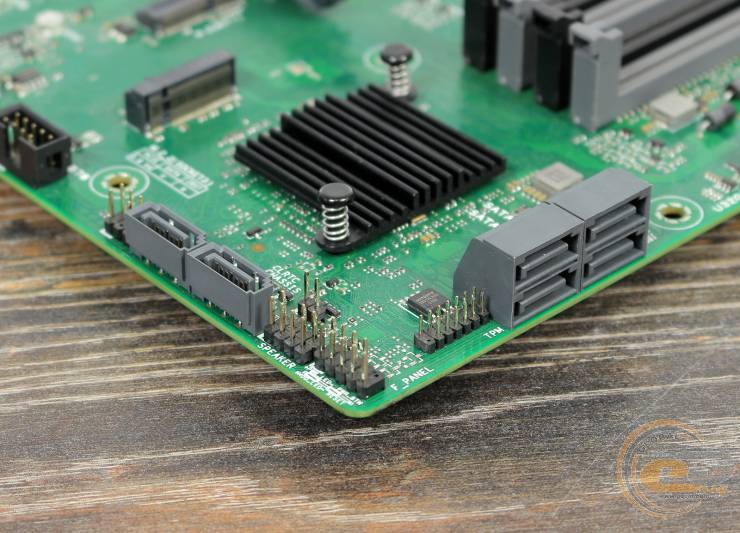

Возле интерфейсов SATA находится колодка TPM для установки криптопроцессора, помогающего защитить данные пользователя с помощью специального шифрующего устройства.

ASUS Pro B560M-C/CSM

За организацию дисковой системы отвечают шесть портов SATA 6 Гбит/с и два M.2 Socket 3. Не обошлось без ограничений. Первое касается интерфейса M2_1: он будет доступен только при использовании процессоров Intel Core 11-го поколения. Второе ограничение касается разъема M2_2: при установке SSD в режиме SATA порт SATA6G_2 будет недоступен.

ASUS Pro B560M-C/CSM

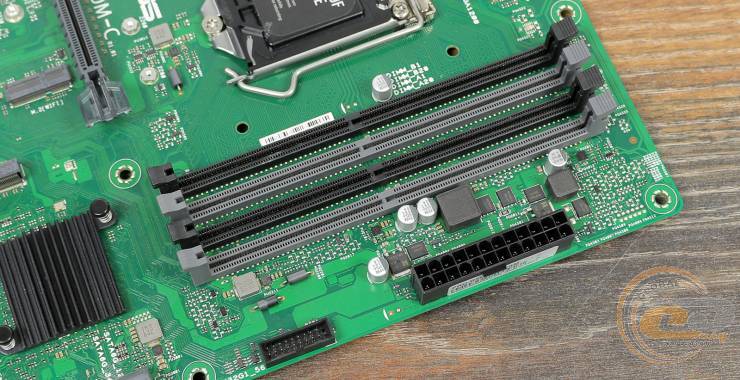

ASUS Pro B560M-C/CSM имеет 4 DIMM-слота для оперативной памяти стандарта DDR4 с суммарным объемом до 128 ГБ включительно. Максимальная частота поддерживаемой ОЗУ достигает 4600 МГц в разгоне.

Здесь же приютилась колодка USB 3.2 Gen 1 для подключения на выносную панель.

ASUS Pro B560M-C/CSM

На плате отсутствуют радиаторы охлаждения цепи питания, что негативно сказывается на температурных показателях и может уменьшить срок работы электронных компонентов от воздействия высоких температур.

Во время тестирования 15-ти минутным тестом в AIDA64 (Stress FPU, Stress CPU, Stress Cache, Stress Memory), мы зафиксировали следующие максимальные температуры:

  • на чипсете – 44°С;
  • на нижних MOSFET-транзисторах – 86°C;
  • на верхних MOSFET-транзисторах – 74°C.

Для сравнения вспомним показатели ASUS TUF GAMING B560M-PLUS: на ее радиаторах температура не превышает 45°С.

ASUS Pro B560M-C/CSM

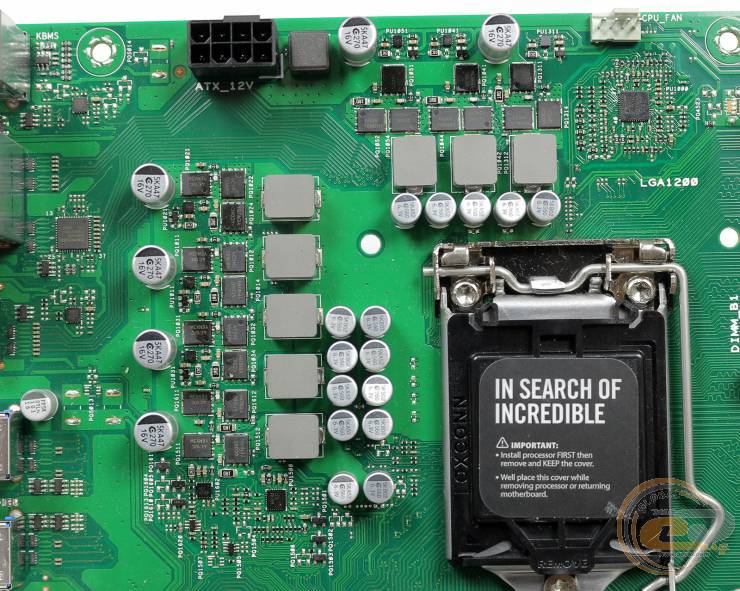

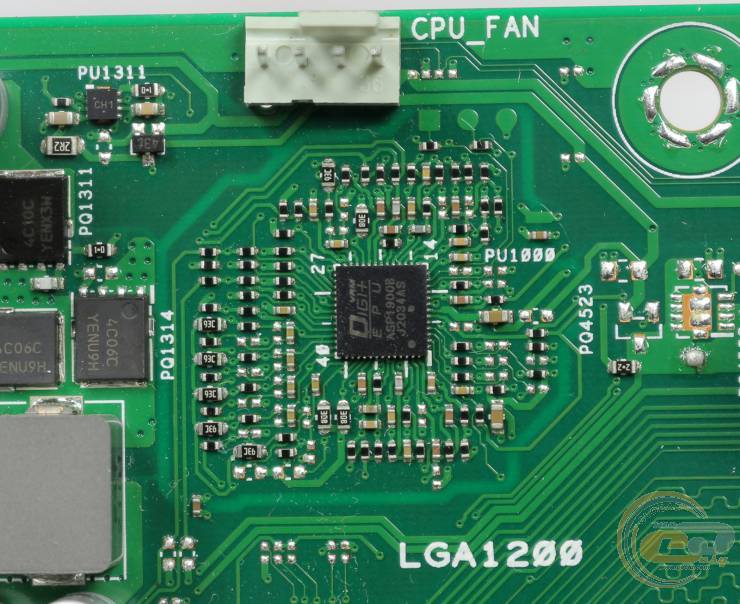

Питание процессора реализовано на базе 8-фазной схемы под управлением ШИМ-контроллера ASP1900B. В цепях используются твердотельные конденсаторы, ферритовые дроссели и транзисторы ON Semiconductor 4C10C и 4C06C для нижнего и верхнего ключа соответственно.

ASUS Pro B560M-C/CSM

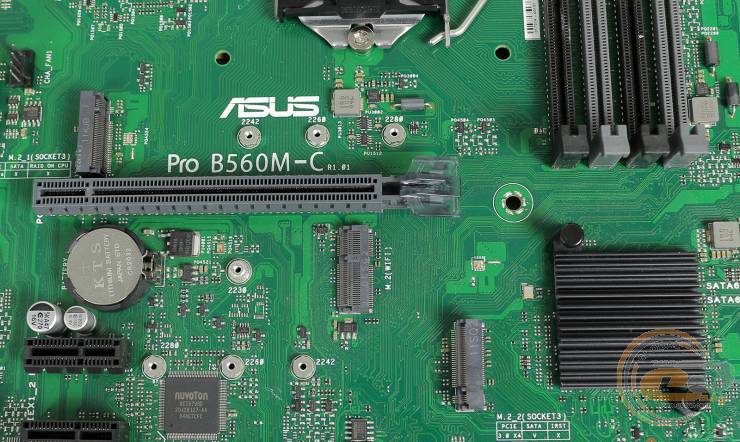

Возможности ASUS Pro B560M-C/CSM можно расширить с помощью трех слотов:

  1. PCIe 4.0 / 3.0 x16;
  2. PCIe 3.0 x1;
  3. PCIe 3.0 x1.

На основном слоте под видеокарту используется обычный, а не усиленный разъем, ведь материнская плата не нацелена на геймеров.

ASUS Pro B560M-C/CSM

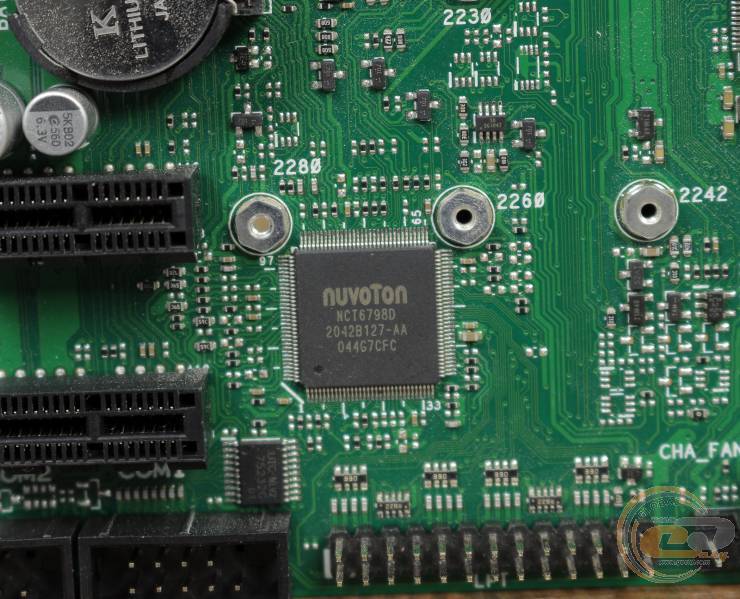

Мониторнинг системы возложен на микросхему NUVOTON NCT6798D.

ASUS Pro B560M-C/CSM

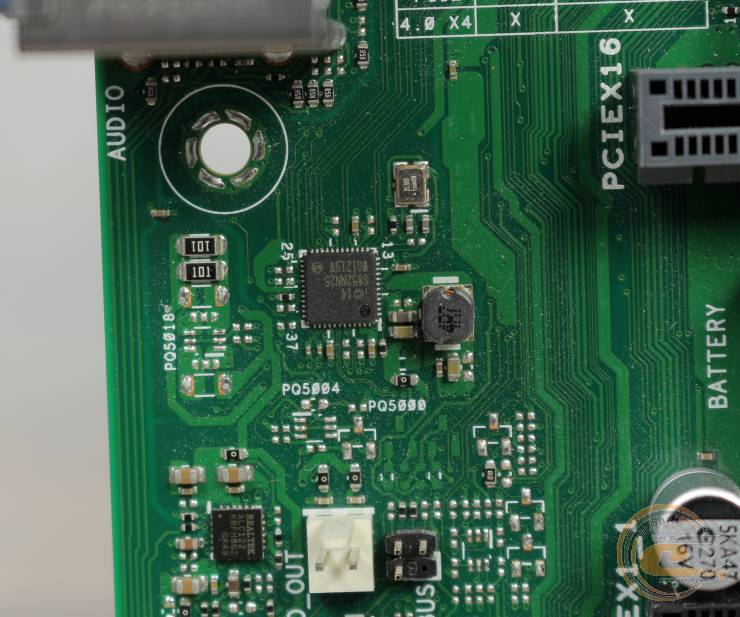

За сетевые возможности отвечает гигабитный LAN-контроллер Intel I219V.

ASUS Pro B560M-C/CSM

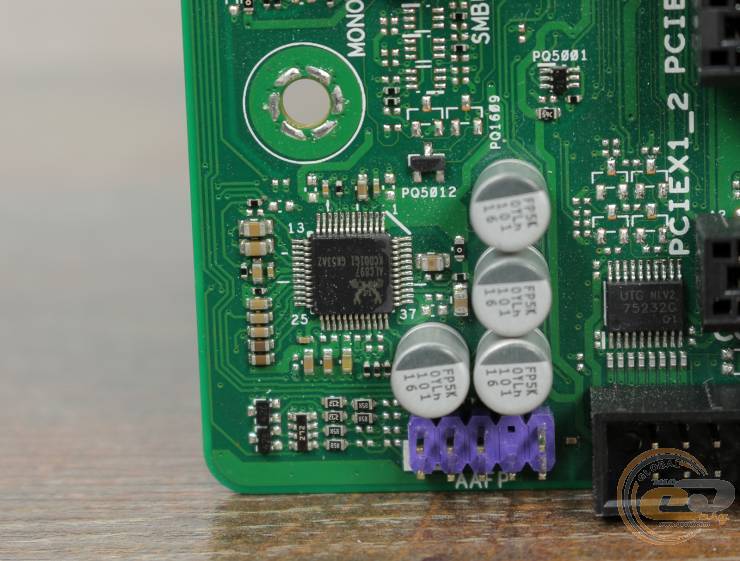

Аудиоподсистема реализована на базе кодека Realtek ALC897. Правда, он работает уже не в паре с японскими аудиоконденсаторами Nichicon, а с обычными твердотельными. Это может негативно отразится на качестве звука, что не так и важно в целевом бизнес-сегменте.
