Обзор и тестирование материнской платы ROG MAXIMUS IX HERO: новый герой

17-02-2017

ROG MAXIMUS IX HERO

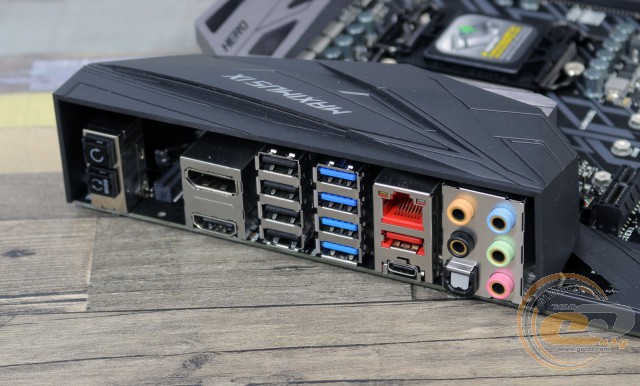

На интерфейсную панель тестируемой модели выведены следующие элементы:

  • 1 x RJ45;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 х USB 3.1 Type-C
  • 1 х USB 3.1 Type-A
  • 5 x аудиопортов;
  • 1 х оптический S/PDIF Out;
  • 1 x кнопка «Сброс CMOS»;
  • 1 x кнопка «USB BIOS Flashback».

Интерфейсная панель новинки выгодно отличается наличием десяти портов USB и удобным подключением многоканальной акустики. А при необходимости ее можно дополнить модулем беспроводных интерфейсов при помощи слота M.2. Также отметим удобные кнопки сброса CMOS и обновления прошивки BIOS с флэш-накопителя.

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

Возможности организации охлаждения внутри системного корпуса у ROG MAXIMUS IX HERO очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, в то время как еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ROG MAXIMUS IX HERO

Воспользовавшись функцией автоматического разгона в фирменной утилите в режиме «TPU I», мы получили частоту Intel Core i5-7600K на уровне 5 ГГц при напряжении 1,44 В. Однако во время выполнения теста LinX 0.6.5 наблюдался троттлинг из-за перегрева большинства процессорных ядер.

ROG MAXIMUS IX HERO

После активации функции автоматического разгона ЦП в режиме «TPU II» была получена частота ядер на уровне 5,05 ГГц при напряжении 1,44 В. Прохождение стресс-теста AIDA64 не вызвало особых проблем, однако в LinX 0.6.5 все также был перегрев.

Разгон возможен и при помощи мастера настроек «EZ Tuning Wizard», в котором необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО. В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

ROG MAXIMUS IX HERO

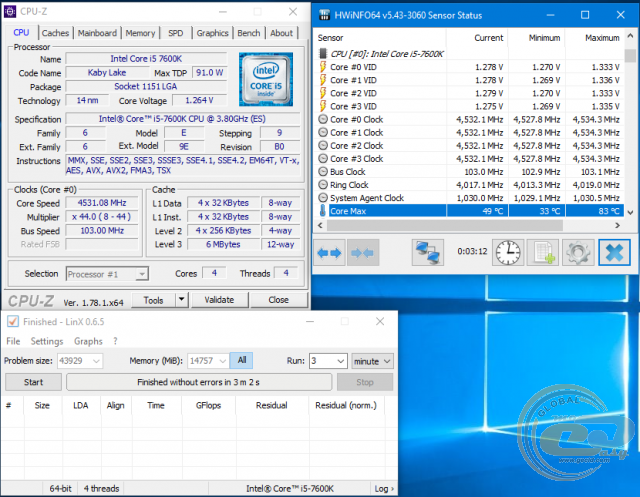

К примеру, после выбора пунктов «Gaming/Video Editing» и «Tower cooler» система подняла частоту процессора до 4,53 ГГц при напряжении 1,33 В. К сожалению, проверить разгон в режиме «Gaming/Video Editing» и «Water cooler» проверить не удалось, так как система не запускалась.

ROG MAXIMUS IX HERO

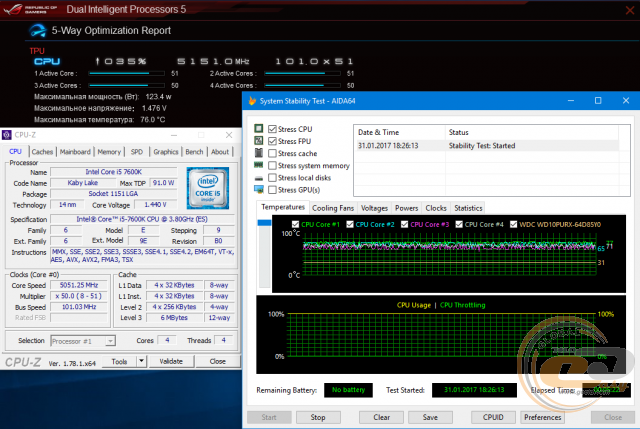

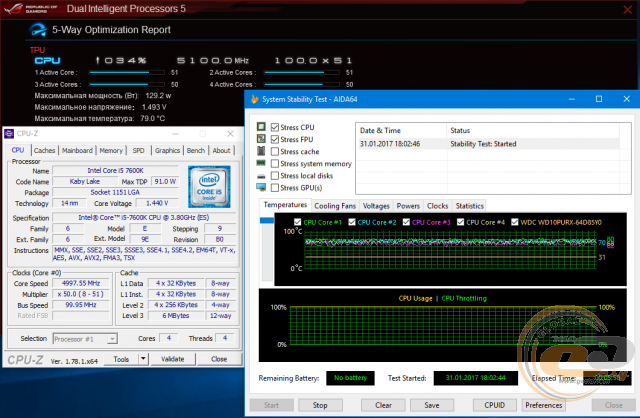

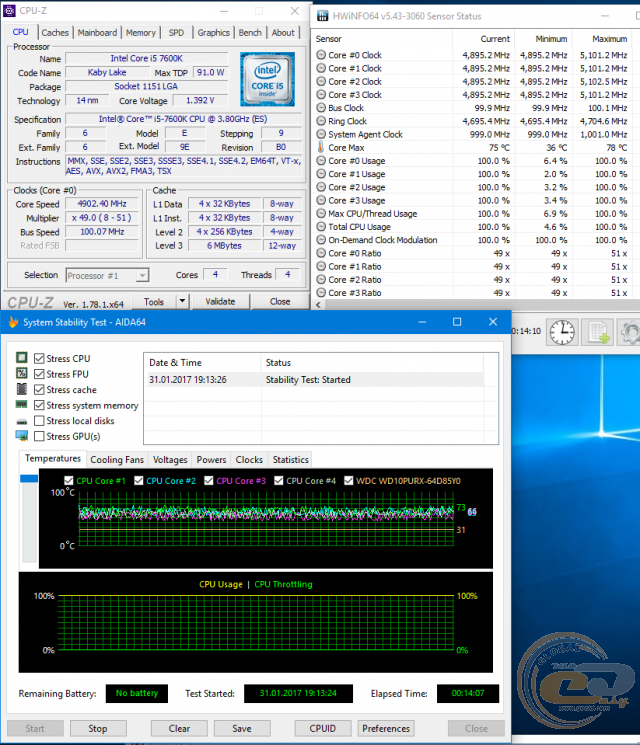

В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 5,1 ГГц. Для этого его множитель был повышен до «х51», напряжении в BIOS − до 1,405 В, а для параметра «LCC» выбрано значение «Level 6». При выполнении AVX-инструкций было задано автоматическое снижение частоты на 200 МГц во избежание перегрева.

ROG MAXIMUS IX HERO

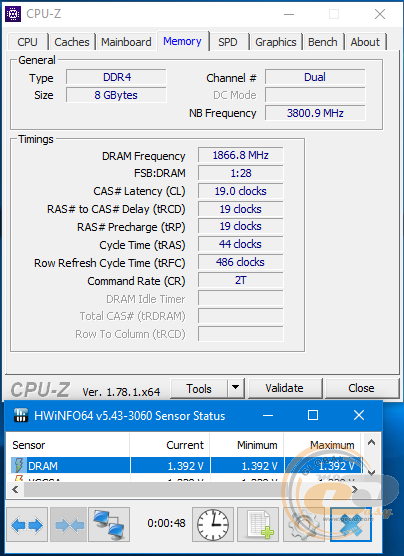

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3733 МГц при повышении таймингов и напряжения до 1,4 В. Большей частоты добиться не удалось.

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS IX HERO использовалось следующее оборудование:

Процессор

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple WD10PURX (1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

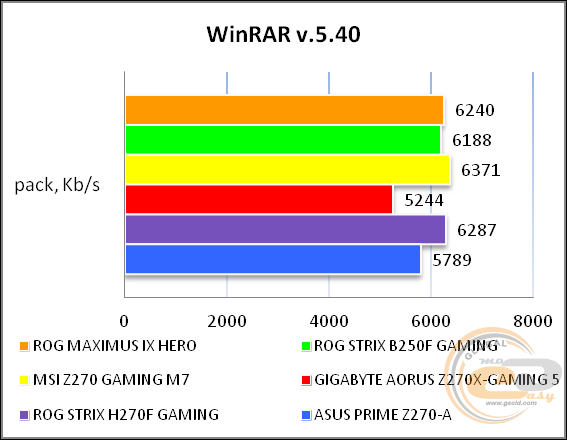

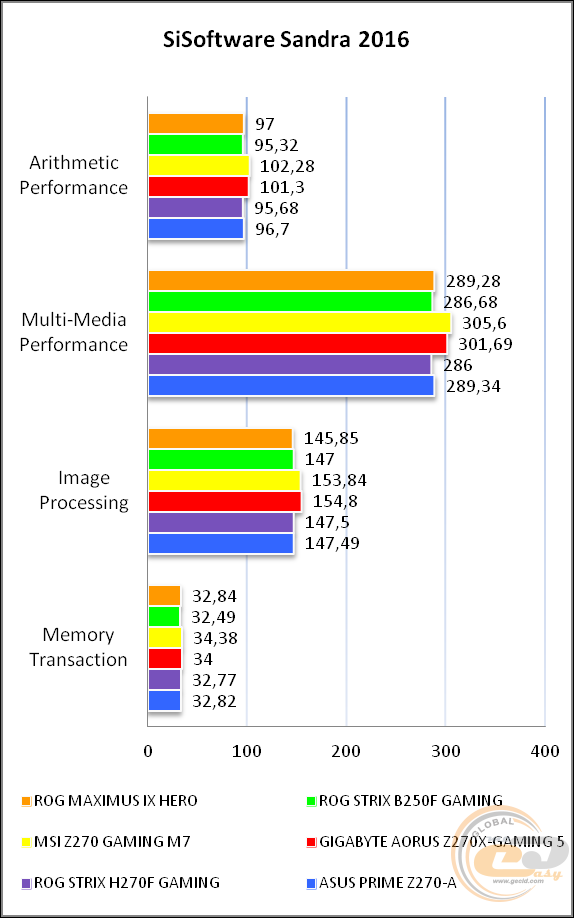

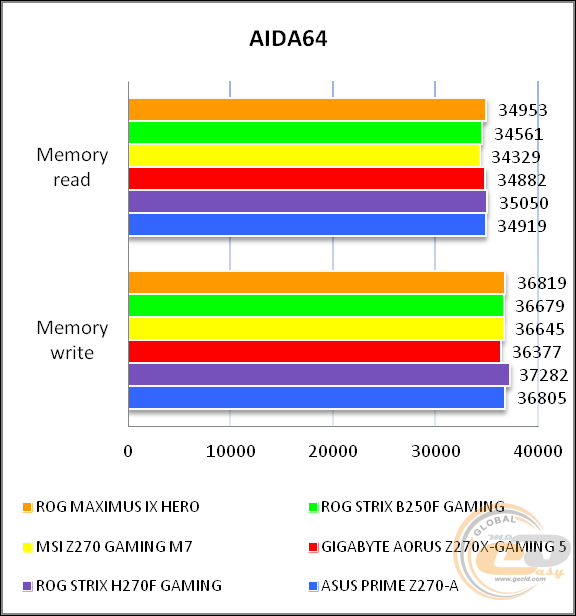

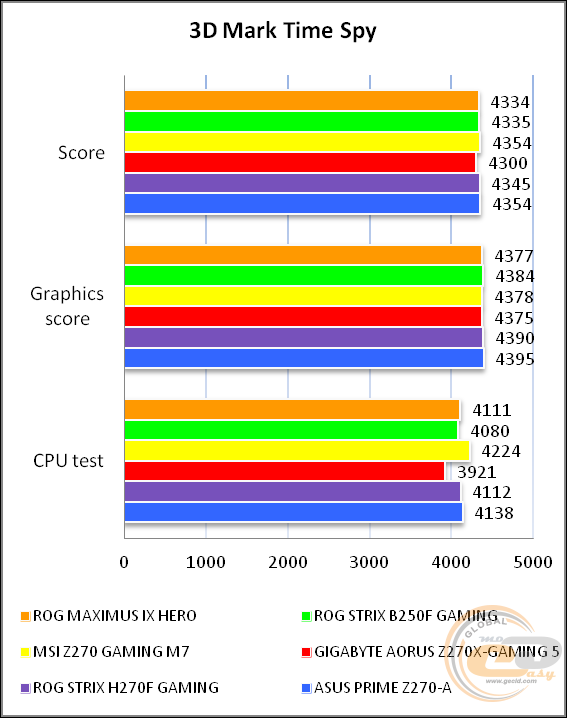

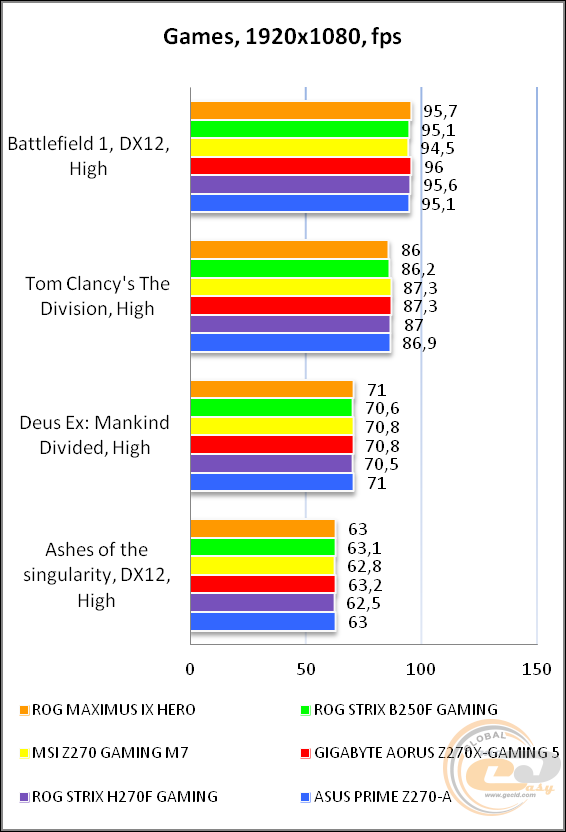

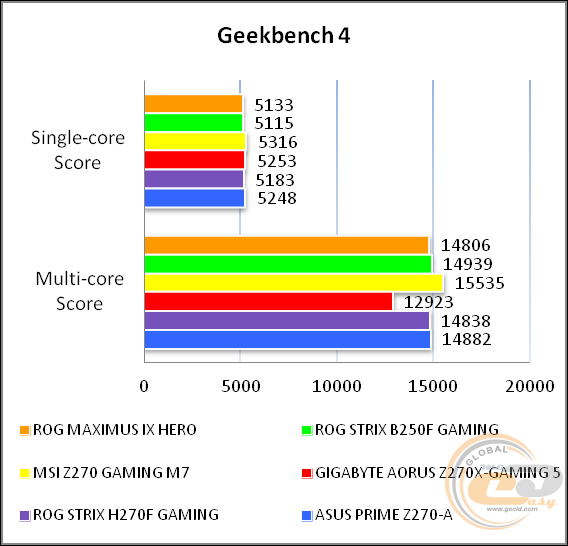

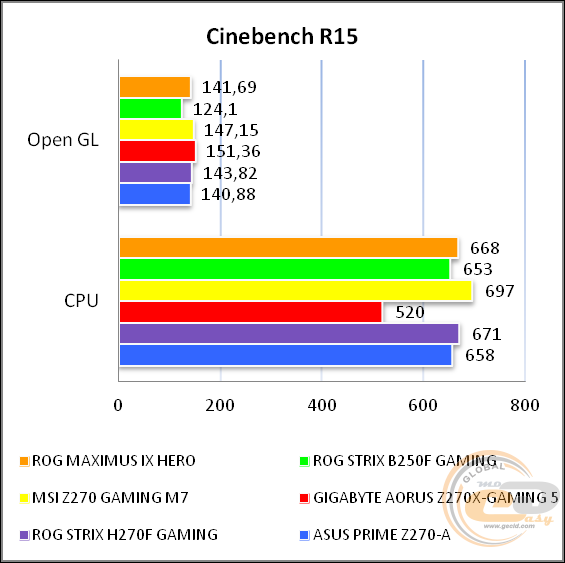

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

ROG MAXIMUS IX HERO

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.06

Отлично

Уровень шума, дБ (А)

-92.1

Очень хорошо

Динамический диапазон, дБ (А)

92.0

Очень хорошо

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-83.8

Хорошо

Интермодуляционные искажения + шум, %

0.0079

Отлично

Взаимопроникновение каналов, дБ

-91.2

Отлично

Интермодуляции на 10 кГц, %

0.0083

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-111.5

Отлично

Динамический диапазон, дБ (А)

113.1

Отлично

Гармонические искажения, %

0.0027

Отлично

Гармонические искажения + шум, дБ(A)

-88.2

Хорошо

Интермодуляционные искажения + шум, %

0.0037

Отлично

Взаимопроникновение каналов, дБ

-95.0

Отлично

Интермодуляции на 10 кГц, %

0.0050

Отлично

Общая оценка



Очень хорошо

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.

Выводы

ROG MAXIMUS IX HERO

В целом именно материнская плата ROG MAXIMUS IX HERO для большинства пользователей будет представлять наибольший интерес по сравнению с ее соседками по линейке в виде ROG MAXIMUS IX FORMULA и ROG MAXIMUS IX CODE. В первую очередь из-за более доступной стоимости. При этом главным ее отличием от упомянутых выше решений является всего лишь отсутствие предустановленного модуля беспроводных интерфейсов. Тогда как другие достоинства серии в виде функциональности по мониторингу состояния СВО, отличной звуковой подсистемы, качественной элементной базы, богатых возможностей по организации дисковой подсистемы, LED-подсветки и стильного дизайна остались нетронутыми.

Пожалуй, особняком в этой ситуации стоит только самая дорогая ROG MAXIMUS IX FORMULA, которая обладает ярко выраженной отличительной особенностью в виде возможности подключения радиаторов охлаждения подсистемы питания к контуру СВО, что будет полезно для оверклокеров. В остальном же покупка героини нашего обзора выглядит наиболее экономически целесообразной, ведь никто не мешает вам при необходимости докупить модуль беспроводных интерфейсов и установить его в соответствующий слот M.2 в области интерфейсной панели.

В итоге ROG MAXIMUS IX HERO станет отличной основной для сборки игровой системы высокого уровня с широкими функциональными возможностями.

Достоинства:

  • надежная 10-фазная цифровая подсистема питания;
  • использование гигабитного сетевого контроллера Intel с возможностью приоритизации сетевого трафика;
  • наличие подсветки ASUS AURA Sync;
  • приятный дизайн;
  • поддержка портов USB 3.1;
  • богатые возможности по организации дисковой подсистемы;
  • расширенный комплект поставки;
  • хорошие возможности по автоматическому и ручному разгону;
  • качественная звуковая подсистема;
  • поддержка технологий AMD CrossFireX и NVIDIA SLI;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов.


Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
