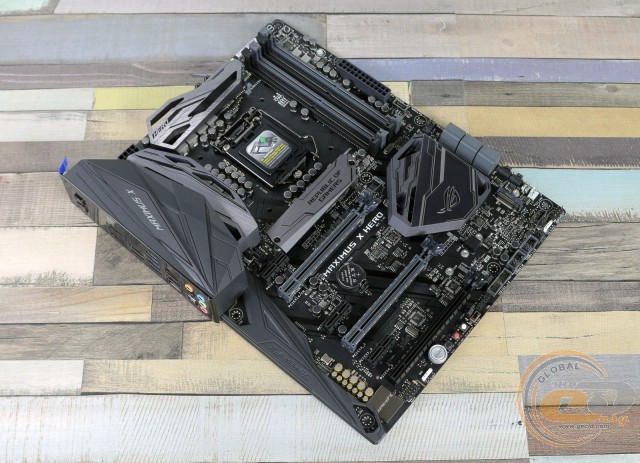

Обзор и тестирование материнской платы ROG MAXIMUS X HERO: герой не на один день

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг.

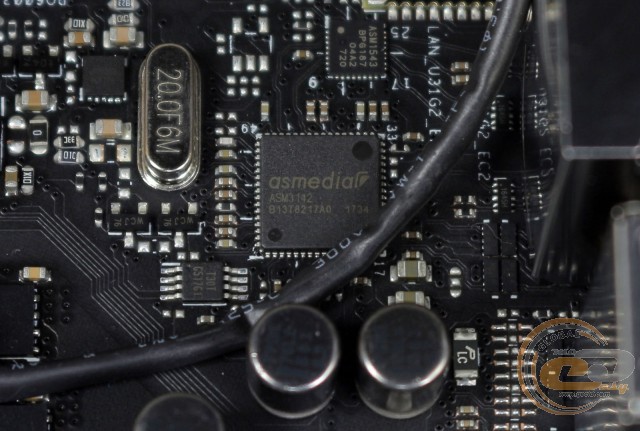

Корректная работа трех портов USB 3.1 Gen 2 обеспечена силами двух микросхем ASMedia ASM3142.

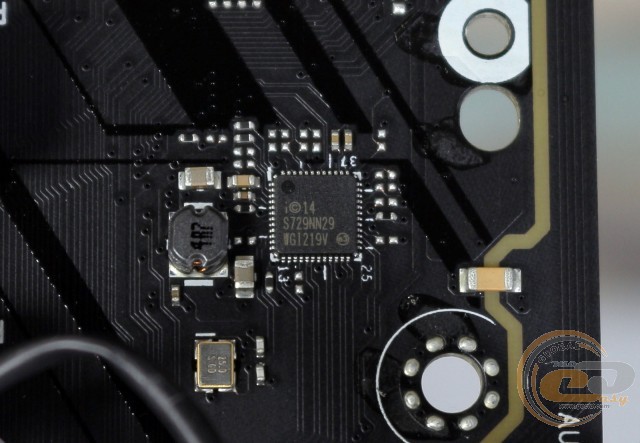

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst IV.

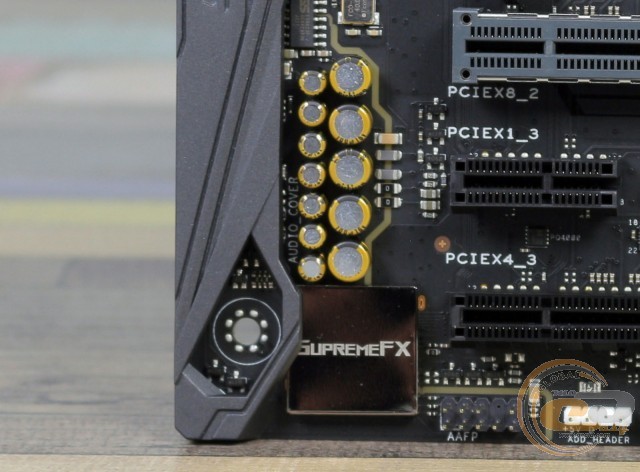

Предустановленный аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

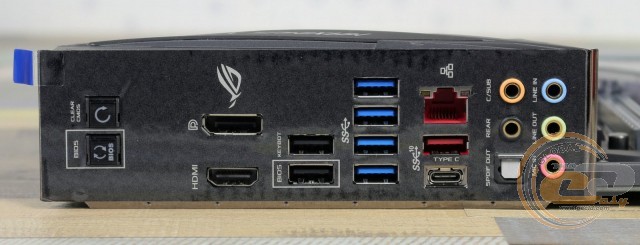

На интерфейсную панель тестируемой модели выведены следующие элементы:

• 1 x RJ45;
• 4 x USB 3.1 Gen 1;
• 2 x USB 2.0;
• 1 х USB 3.1 Gen 2 Type-C;
• 1 х USB 3.1 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out;
• 1 x кнопка «Сброс CMOS»;
• 1 x кнопка «USB BIOS Flashback».

Отметим наличие предустановленной заглушки интерфейсной панели, большое количество портов USB (включая пару USB 3.1 Gen 2), а также удобное подключение многоканальной акустики.

Возможности организации охлаждения внутри системного корпуса у ROG MAXIMUS X HERO очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, в то время как еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

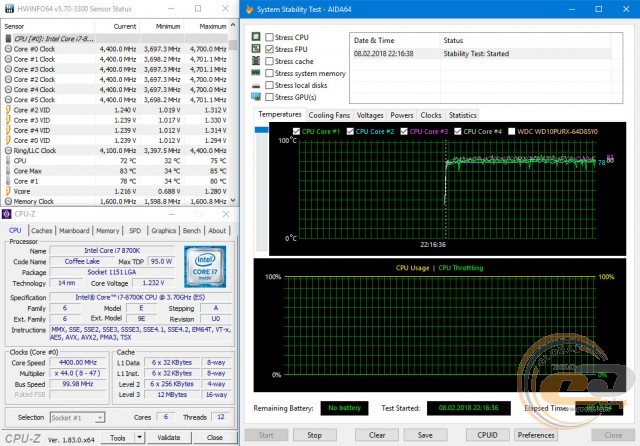

Воспользовавшись функцией автоматического разгона в BIOS в режиме «TPU I», мы получили частоту процессора Intel Core i7-8700K на уровне 4,4 ГГц при напряжении 1,23 В. В процессе стресс-теста температура ядер не превышала 85°С, поэтому система работала стабильно, без намека на троттлинг.

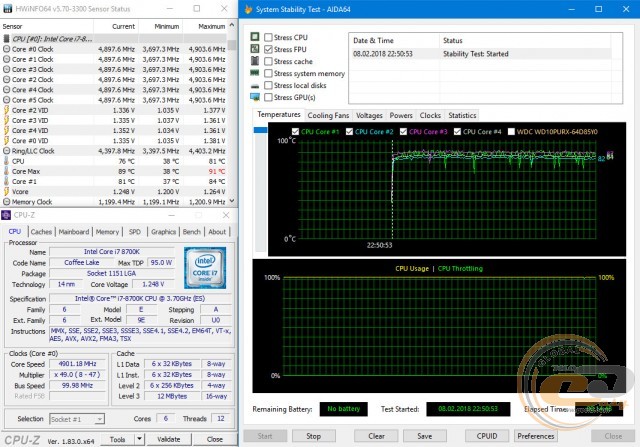

В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 4,9 ГГц. Для этого его множитель был повышен до «х49», а напряжение в BIOS выставлено на уровне 1,21 В. В стресс-тесте AIDA64 максимальная частота ядер достигла 91°С, но троттлинг не включался.

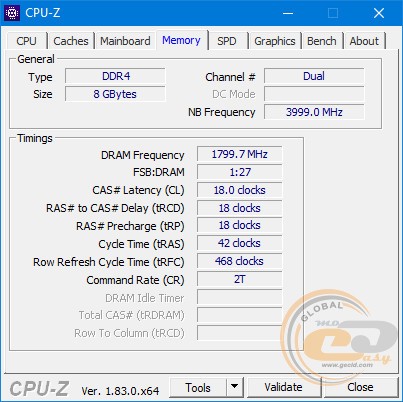

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3600 МГц.

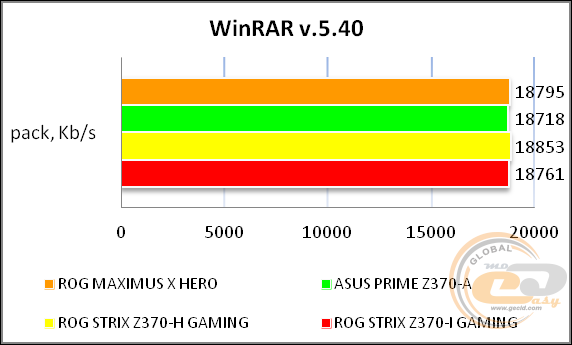

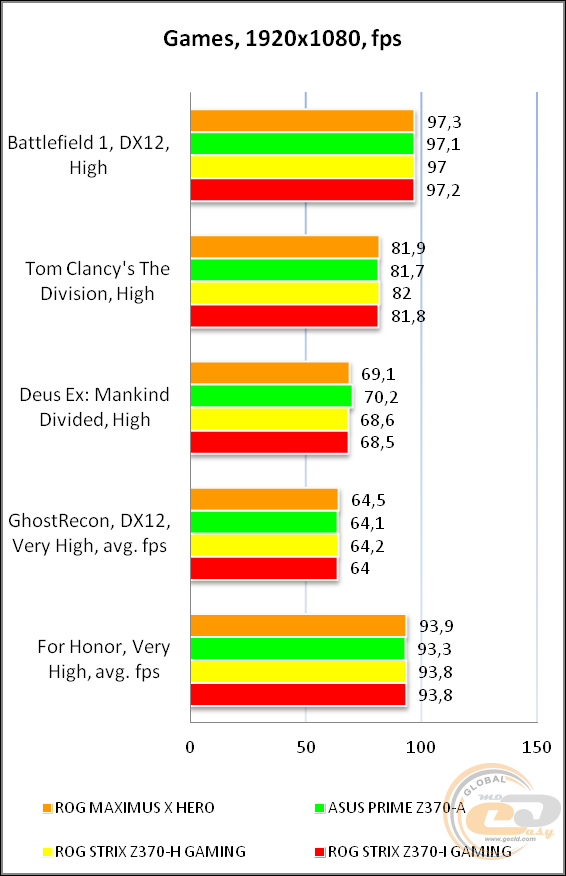

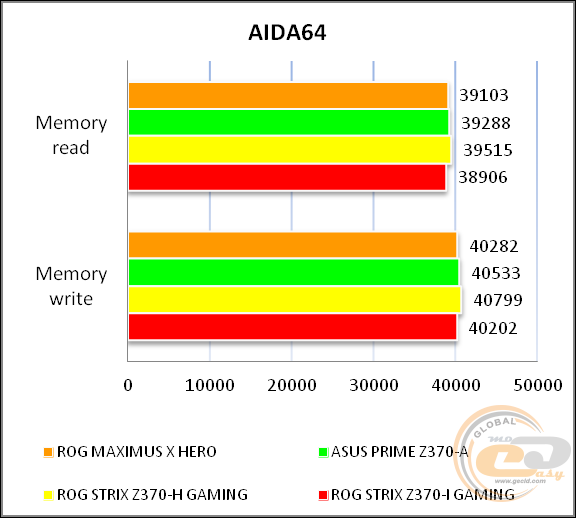

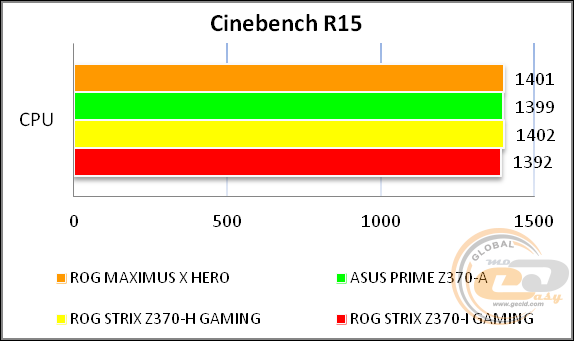

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS X HERO использовалось следующее оборудование:

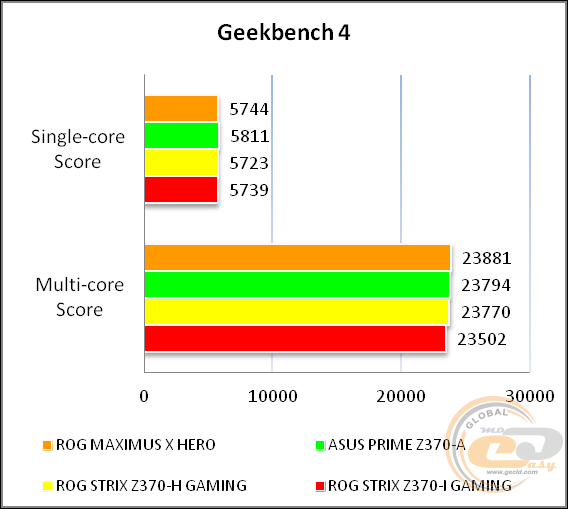

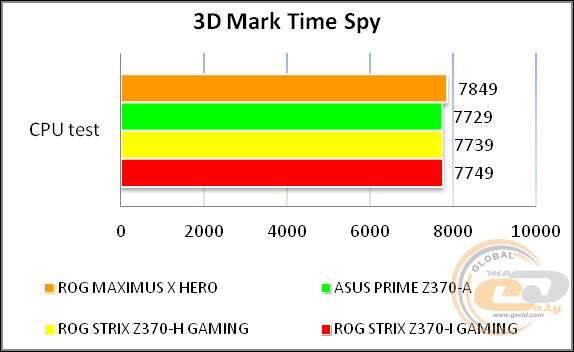

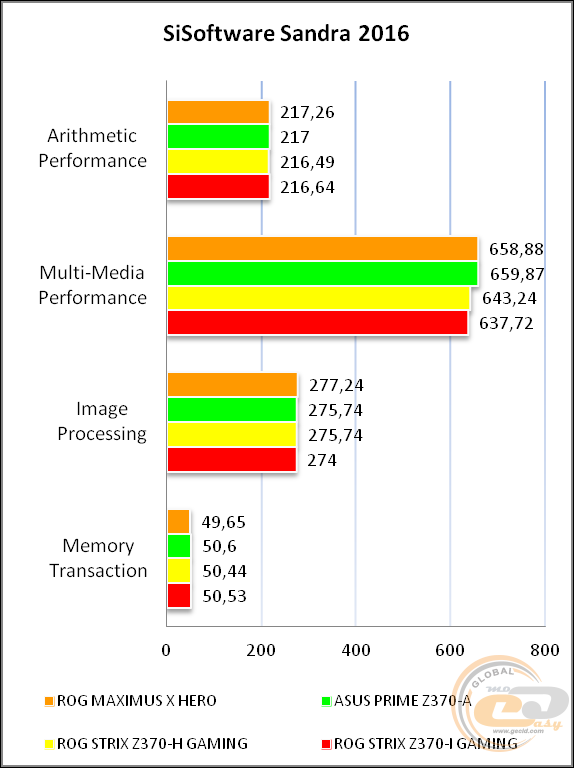

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.

Выводы

Материнская плата ROG MAXIMUS X HERO на текущий момент является самой доступной моделью в линейке ROG MAXIMUS на чипсете Intel Z370 и предлагается на рынке по средней стоимости порядка $330. Скажем прямо, данная модель выглядит едва ли не самым интересным вариантом для сборки высокоуровневой игровой системы с возможностью установки пары видеокарт, флагманской звуковой подсистемой и возможностью мониторинга работы контура СВО. Отдельным бонусом выглядит отличная система LED-подсветки, о возможностях которой мы упоминали в начале, хороший комплект поставки, стильный дизайн в темных тонах и наличие ряда управляющих элементов на поверхности платы, которые существенно упрощают разгонные эксперименты.

Что же касается особенностей, то к таковым можно отнести только традиционные ограничения по одновременной работе некоторых интерфейсов, о которых мы упоминали выше.

В итоге ROG MAXIMUS X HERO однозначно рекомендуется к покупке всем, кто подыскивает высокоуровневое решение, но при этом не хочет переплачивать за ненужные лично ему возможности, к примеру, за модуль беспроводных интерфейсов.

Достоинства:

• надежная 10-фазная цифровая подсистема питания;
• использование гигабитного сетевого контроллера Intel с возможностью приоритизации сетевого трафика;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2;
• богатые возможности по организации дисковой подсистемы;
• расширенный комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.
