Обзор и тестирование материнской платы ASUS ROG MAXIMUS XI EXTREME: All inclusive

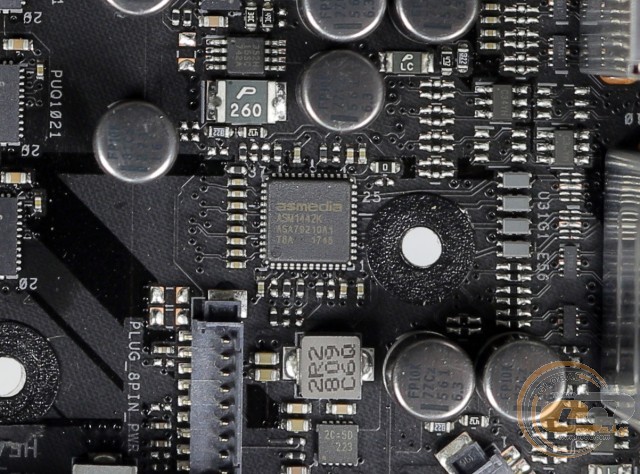

Если же вы решили воспользоваться iGPU процессора, то в вашем распоряжении видеовыход HDMI, обслуживание которого осуществляется силами микросхемы ASMedia ASM1442K.

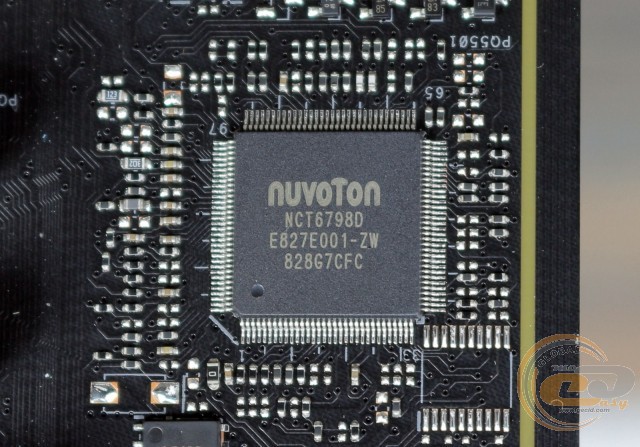

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг.

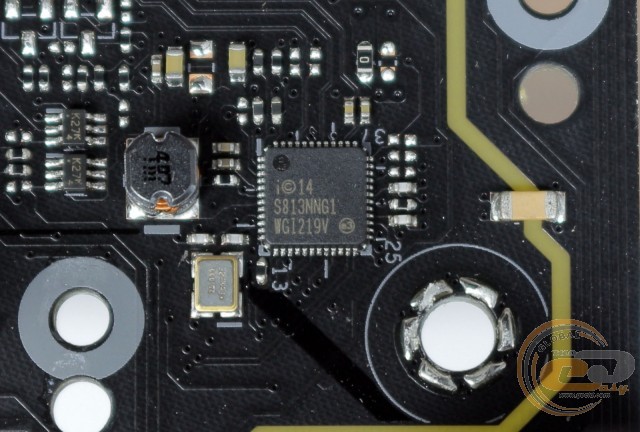

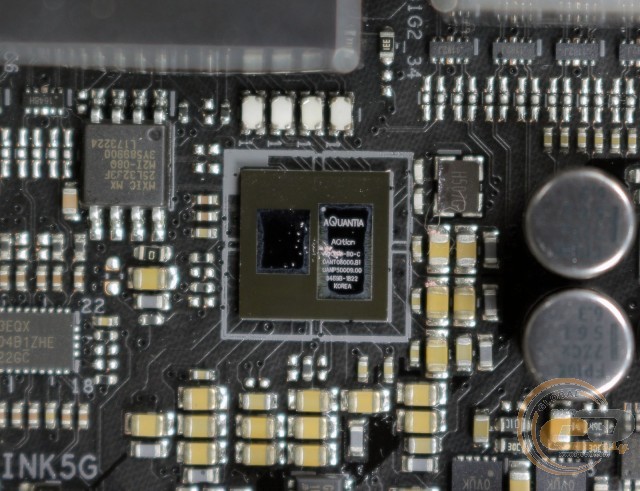

Для поддержки сетевых соединений служат два LAN-контроллера: 5-гигабитный Aquantia AQC111C и гигабитный Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

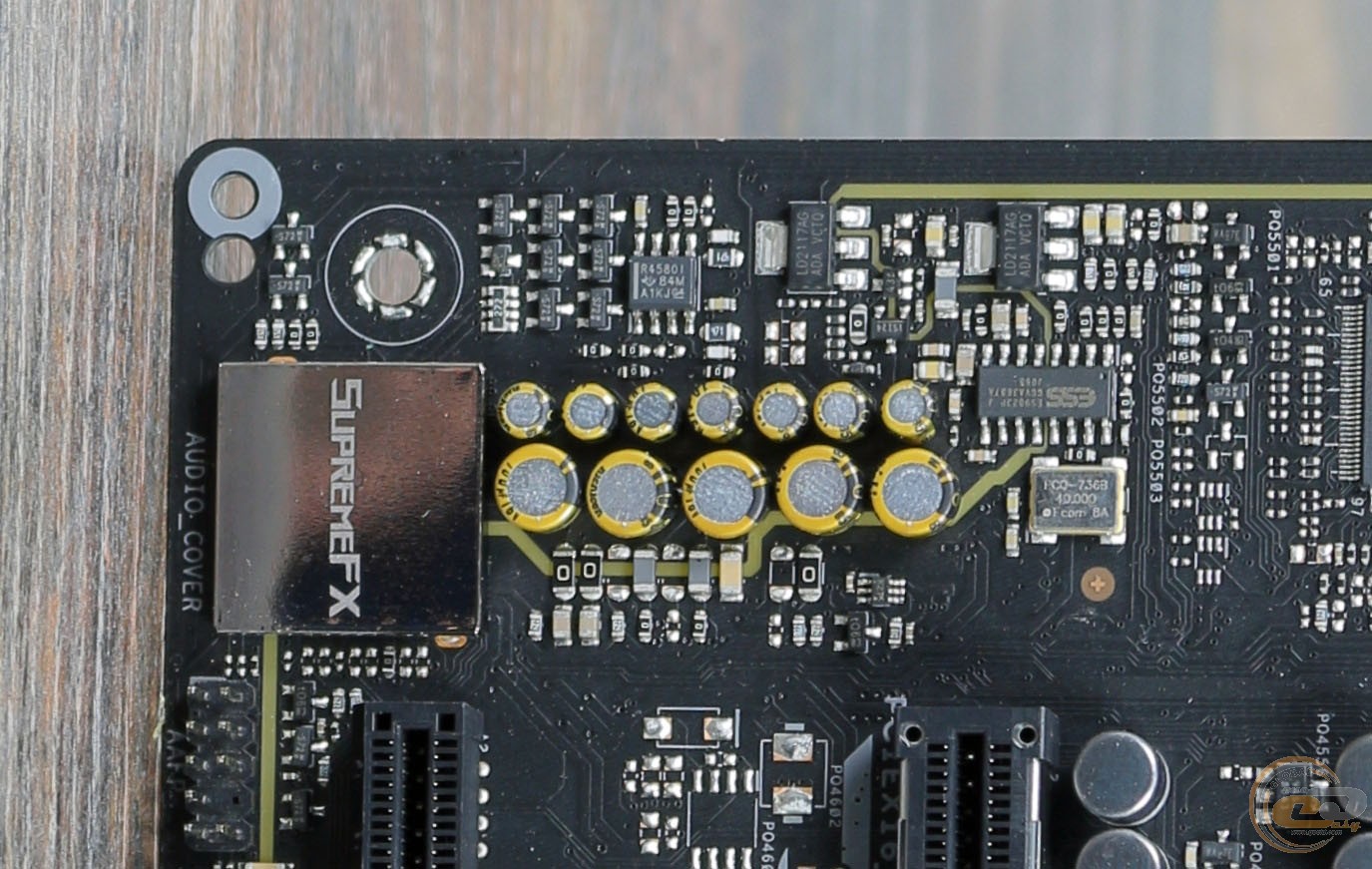

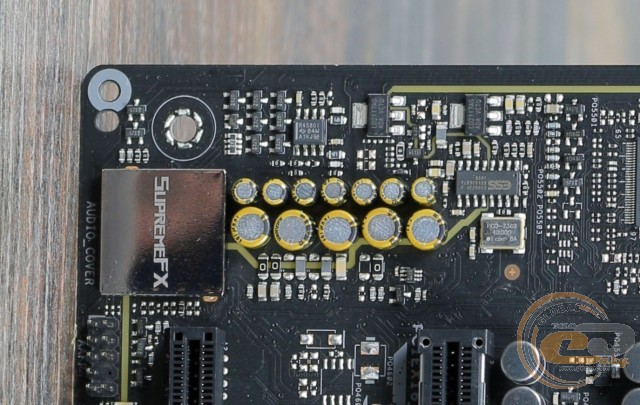

8-канальный звуковой кодек Realtek ALC S1220A воспроизводит аудио с отношением сигнал/шум на уровне 120 дБ и записывает звук с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования кодека, а для поднятия качества звука применяются аудиоконденсаторы Nichicon. Также в обвязке есть 10-канальный ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилитель TI RC4580 с поддержкой наушников с высоким импедансом.

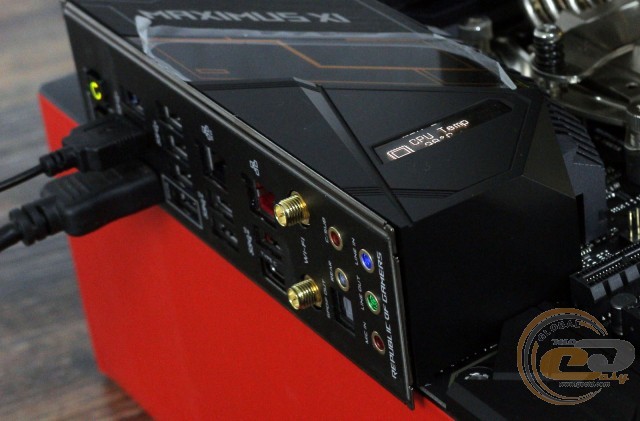

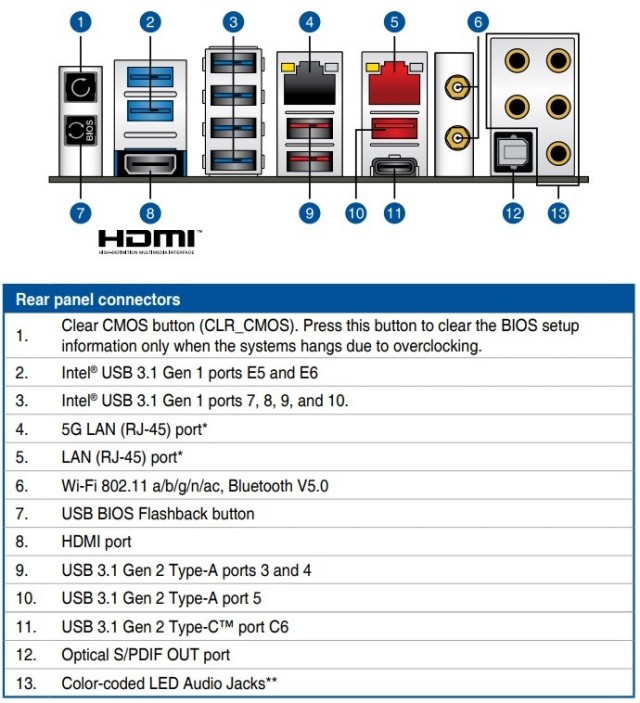

На интерфейсную панель тестируемой модели выведены следующие элементы:

• 1 x HDMI;
• 2 x RJ45;
• 6 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 х USB 3.1 Gen 2;
• 5 x аудиопортов;
• 1 x Optical S/PDIF out;
• 1 x кнопка «Сброс CMOS»;
• 1 x кнопка «USB BIOS Flashback».

За заглушкой скрывается модуль Intel Wireless-AC 9560. Он реализует поддержку стандартов 802.11a/b/g/n/ac Wi-Fi (2,4 / 5 ГГц) и Bluetooth 5.0. Помимо этого, отметим большое количество портов USB (включая четыре USB 3.1 Gen 2), один видеовыход, удобное подключение многоканальной акустики, а также возможность сброса CMOS и обновления прошивки BIOS. Приятным бонусом выступает подсветка аудиоразъемов.

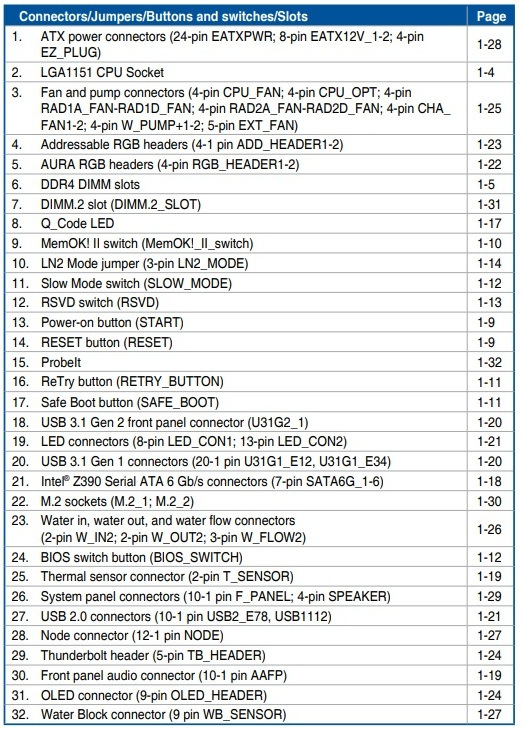

Возможности организации охлаждения внутри системного корпуса у ASUS ROG MAXIMUS XI EXTREME просто шикарные. В наличии целых четырнадцать 4-контактных разъемов для подключения вентиляторов: по два для системы охлаждения CPU, водоблоков СВО и системных вертушек и восемь для вентиляторов охлаждения радиаторов СВО.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

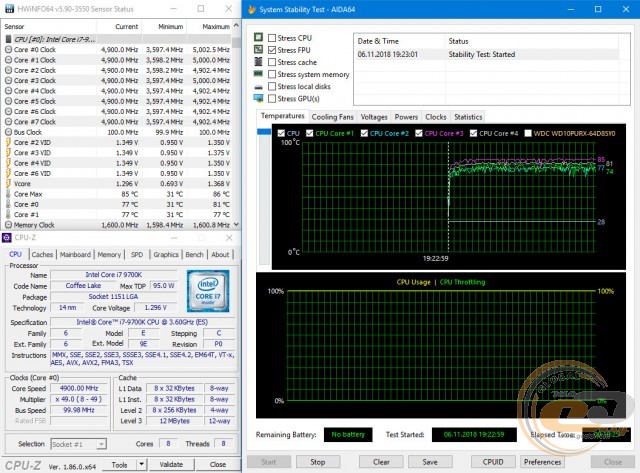

Воспользовавшись функцией автоматического разгона в режиме «GAMER OC», мы получили частоту процессора Intel Core i7-9700K на уровне 4,9 ГГц при напряжении 1,296 В. При запуске стресс-теста AIDA64 максимальная температура ядер достигала 86°С, и никаких проблем со стабильностью работы не было.

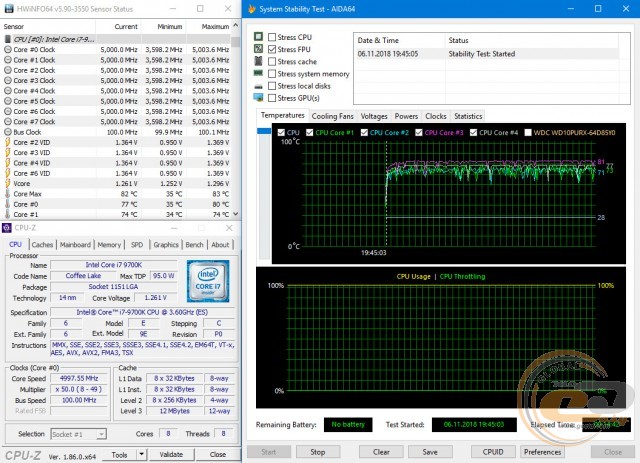

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при напряжении 1,261 В. Для этого в BIOS мы подняли напряжение до 1,30 В и множитель до «x50». Стресс-тест опять прошел без проблем – температура ядер не поднималась выше 83°С.

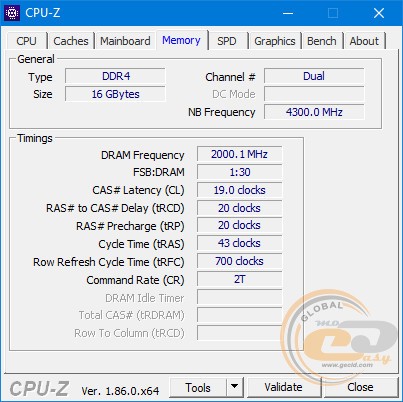

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-4000 МГц.

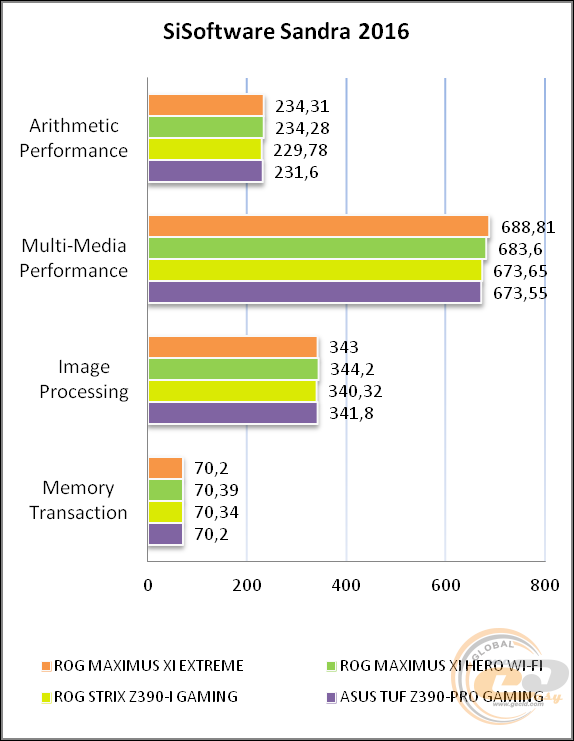

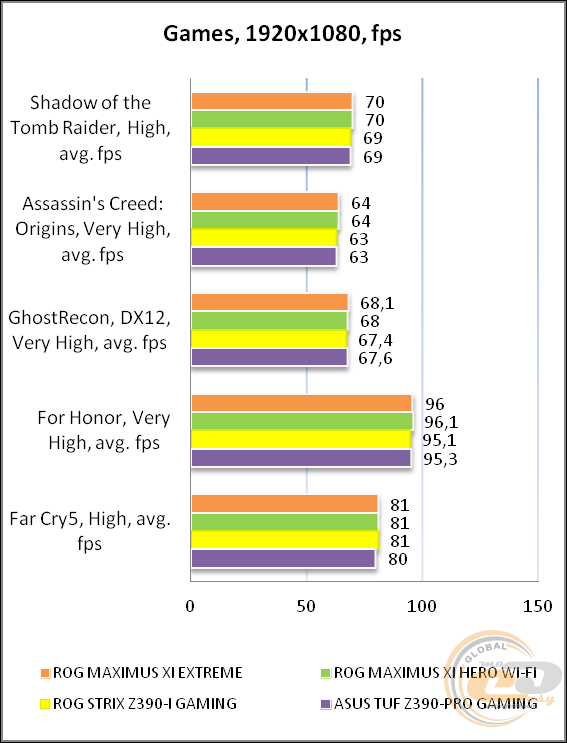

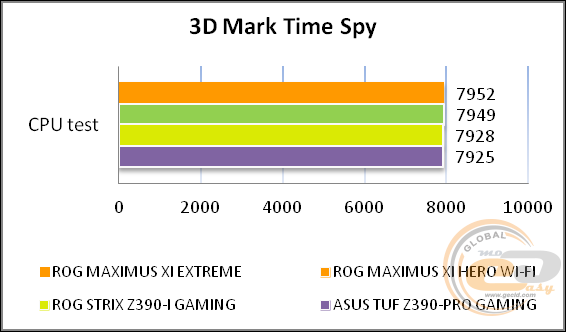

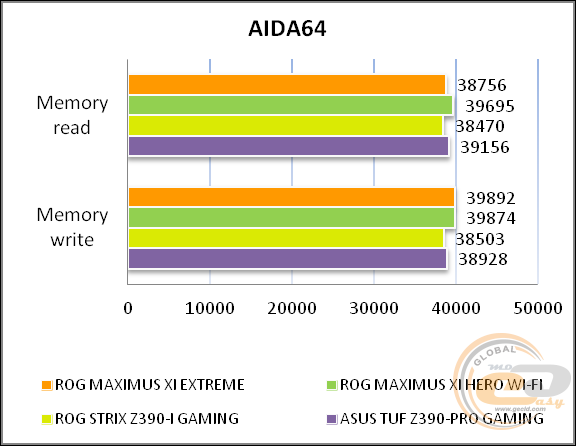

Тестирование

Для проверки возможностей материнской платы ROG MAXIMUS XI EXTREME использовалось следующее оборудование:

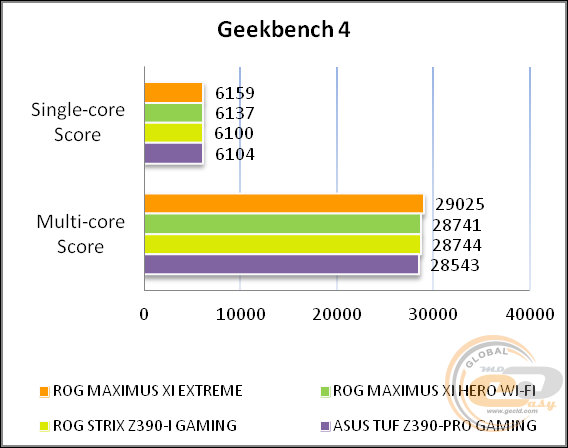

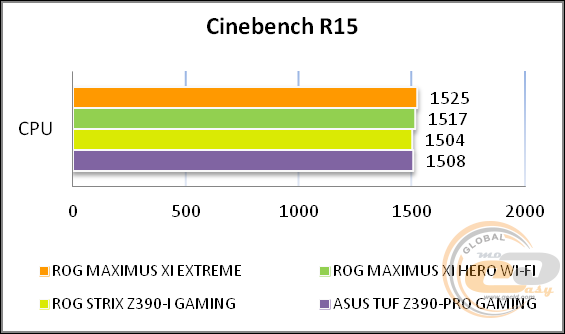

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220A с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно.

Выводы

Материнская плата ASUS ROG MAXIMUS XI EXTREME заслуженно получила статус флагмана линейки, включив в себя не только все современные интерфейсы и технологии, но и целую россыпь дополнительных мелочей и особенностей.

Останавливаться на подробном перечислении оснащения нет смысла – в ее арсенале вы найдете все необходимое. А вот на интересных деталях стоит задержаться. Поскольку флагман ориентирован на любителей разгона и СВО, ведь предлагает большое количество удобных инструментов для упрощения оверклокинга, а также четырнадцать разъемов для различных вентиляторов. В комплекте есть плата Fan Extension Hub, а это еще четыре вертушки и три температурных датчика. Вторая комплектная плата, ROG DIMM.2,  увеличивает максимальное количество поддерживаемых M.2-накопителей до четырех. Ну и напоследок отметим 5-гигабитный сетевой контроллер, топовый звук и подсветку.

К особенностям можно отнести формат E-ATX, традиционные ограничения по одновременному использованию некоторых интерфейсов и высокую стоимость. Но если для вас сумма порядка $570 является вполне оправданной для покупки материнской платы, то можете смело останавливать свой выбор на ROG MAXIMUS XI EXTREME, особенно если вы увлекаетесь разгоном и предпочитаете жидкостное охлаждение.

Достоинства:

• отличный разгонный потенциал;
• наличие управляющих элементов на печатной плате;
• плата ROG DIMM.2;
• усиленная 12-фазная цифровая подсистема питания;
• наличие подсветки;
• приятный дизайн;
• поддержка USB 3.1 Gen 2 Type-A и Type-C;
• модуль беспроводных интерфейсов Intel Wireless-AC 9560;
• два LAN-контроллера с возможностью приоритизации трафика;
• слоты PCI Express x16 с усиленной конструкцией;
• поддержка оперативной памяти с частотой до 4400 МГц;
• эффективная система охлаждения;
• отличный комплект поставки;
• флагманская звуковая подсистема с дизайном ROG SupremeFX;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
