Обзор материнской платы ASUS ROG Strix X570-I Gaming: топ для компактных систем

Одной из особенностей флагманского чипсета AMD X570 стало возросшее с 6 до 15 Вт тепловыделение. Это повлекло за собой необходимость установки активного охлаждения на чипсет, что не вызывает у производителей особых трудностей в случае с полноразмерными материнскими платами. Если же речь идет о Mini-ITX, особенно о флагманских моделях с богатым оснащением, то тут инженерам приходится придумывать интересные выходы из сложившейся ситуации.

ASUS ROG Strix X570-I Gaming

Одним из ярких тому примеров является флагманская материнская плата ASUS ROG Strix X570-I Gaming. Инженерам пришлось проявить всю свою смекалку, дабы уместить на компактной печатной плате столь внушительное оснащение. Давайте же познакомимся с этим флагманом поближе и по традиции начнем с подробных ТТХ.

Спецификация

Модель

ASUS ROG Strix X570-I Gaming

Чипсет

AMD X570

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

3-е и 2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4800 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen), DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega)

Слоты расширения

1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen с графикой Radeon Vega)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 / 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 4.0 x4)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Wi-Fi

802.11 a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200, 2,4 / 5 ГГц, до 2,4 Гбит/с)

Bluetooth

Bluetooth 5.0

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Активное охлаждение чипсета

Активное охлаждение элементов подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1

3 х USB 3.2 Gen 2 Type-A

1 х USB 3.2 Gen 2 Type-C

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 2.0

BIOS

256 Mбит Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG Strix X570-I Gaming ASUS ROG Strix X570-I Gaming

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG Strix. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей.

ASUS ROG Strix X570-I Gaming

Комплект поставки полностью соответствует высокому уровню платы. Помимо привычного диска с ПО и набора бумажной документации, в коробке мы обнаружили:

  • два кабеля SATA;
  • крепежные винты для крепления накопителей M.2;
  • кронштейн для накопителя M.2;
  • заглушку интерфейсной панели;
  • удлинитель для подключения фронтальной панели корпуса ПК;
  • набор маркировочных наклеек;
  • набор наклеек ROG;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • набор стяжек;
  • кабель подключения светодиодной ленты.

Дизайн и особенности платы

ASUS ROG Strix X570-I Gaming

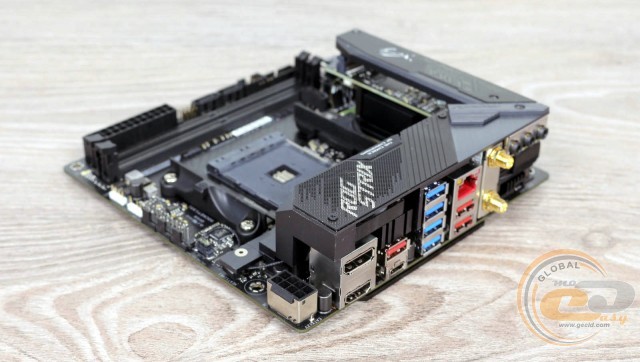

В основе ASUS ROG Strix X570-I Gaming используется печатная плата черного цвета формата Mini-ITX (170 x 170 мм). Аналогичный цвет преобладает и в оформлении, а небольшое разнообразие вносят темно-серые радиаторы. В целом дизайн получился строгим и стильным – он наверняка понравится большинству пользователей.

Из интересных особенностей в глаза сразу бросается пара внушительных и оригинальных конструкций в области интерфейсной панели и в нижней части печатной платы.

Первая представляет собой достаточно массивный радиатор с небольшим вентилятором. На охлаждении блока VRM производитель явно не экономил.

ASUS ROG Strix X570-I Gaming

Для большей надежности радиатор фиксируется пластиной жесткости на обратной стороне печатной платы, которая по совместительству отводит тепло от расположенных там элементов подсистемы питания.

ASUS ROG Strix X570-I Gaming

Еще более интересно выглядит система охлаждения чипсета. Она также включает в себя радиатор с оребрением, дополненный тепловой трубкой. Для активного охлаждения используется небольшой вентилятор. Номинальная долговечность его подшипника составляет 60 000 часов (почти 7 лет непрерывной работы).

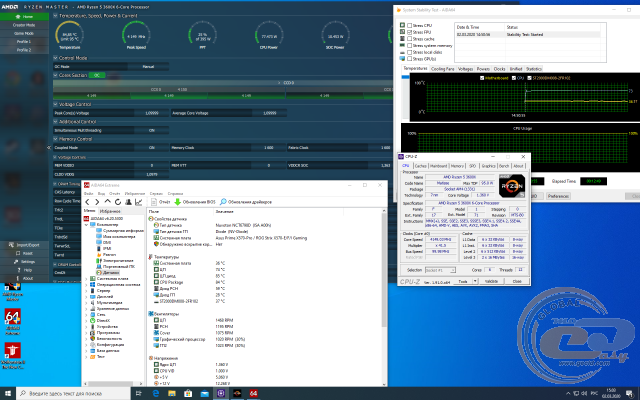

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 45°C;
  • радиатор охлаждения элементов подсистемы питания – 40°C (при разгоне − 42°C);
  • элементы подсистемы питания в верхней части платы – 41°C (при разгоне − 42°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG Strix X570-I Gaming

В связи с недостатком свободного пространства, упомянутая выше конструкция одновременно является еще и звуковой подсистемой и одним из двух интерфейсов M.2 с массивным радиатором сверху. Он призван отводить тепло от накопителя, чтобы избежать его троттлинга и снижения скорости работы.

ASUS ROG Strix X570-I Gaming

В процессе сборки и тестирования претензия возникла лишь к расположению двух портов SATA между DIMM-слотами и PCI Express x16. К ним сложно добраться после установки габаритного кулера, видеокарты и модулей памяти.

ASUS ROG Strix X570-I Gaming

LED-подсветкой оснащен только радиатор охлаждения накопителя M.2 и правый край печатной платы, где распаяны двенадцать светодиодов. Также есть колодки подключения светодиодных лент.

ASUS ROG Strix X570-I Gaming

На обратной стороне печатной платы в глаза сразу бросаются опорные пластины под разъемом процессора и подсистемой его питания. А еще здесь приютился второй слот M.2 и ряд других микросхем, поэтому при монтаже платы в корпус рекомендуем соблюдать осторожность.

ASUS ROG Strix X570-I Gaming

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся: джампер сброса CMOS, разъем подключения температурного датчика, колодка подключения фронтальной панели и две колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0 и шести USB 3.2 Gen 1 (четырех внешних и двух внутренних). А еще есть четыре высокоскоростных USB 3.2 Gen 2 на интерфейсной панели, один из которых выполнен в формате USB Type-C.

ASUS ROG Strix X570-I Gaming

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с.

ASUS ROG Strix X570-I Gaming

Системная плата ASUS ROG Strix X570-I Gaming оснащена только двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Максимальная частота планок не должна превышать 4800 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen) и DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются микросхемы от International Rectifier, ферритовые дроссели и тантал-полимерные конденсаторы.

ASUS ROG Strix X570-I Gaming

Возможности расширения функциональности материнской платы ASUS ROG Strix X570-I Gaming традиционно для Mini-ITX представлены только одним слотом PCI Express 4.0 x16.

ASUS ROG Strix X570-I Gaming

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая управляет работой вентиляторов и обеспечивает мониторинг.

ASUS ROG Strix X570-I Gaming

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst V.

ASUS ROG Strix X570-I Gaming

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

ASUS ROG Strix X570-I Gaming

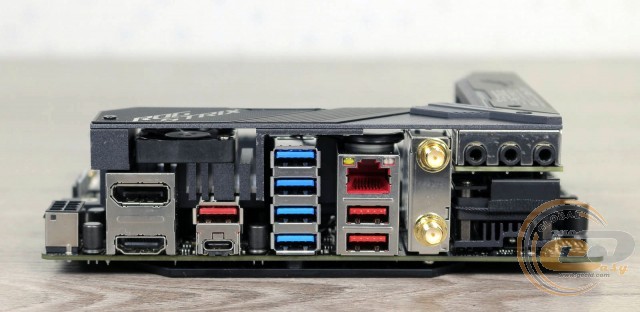

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x RJ45;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 4 x USB 3.2 Gen 1;
  • 3 х USB 3.2 Gen 2 Type-A;
  • 1 х USB 3.2 Gen 2 Type-C;
  • 3 x аудиопорта;

Интерфейсная панель выгодно отличается наличием восьми портов USB, двух видеовыходов и модуля беспроводных интерфейсов Intel Wi-Fi 6 AX200. Он поддерживает работу стандартов 802.11 a/b/g/n/ac/ax Wi-Fi в двух частотных диапазонах с максимальной пропускной способностью 2,4 Гбит/с. Дополнительно он реализует поддержку интерфейса Bluetooth 5.0.

ASUS ROG Strix X570-I Gaming

Возможности организации охлаждения внутри системного корпуса у ASUS ROG Strix X570-I Gaming представлены тремя 4-контактными разъемами для подключения вентиляторов. Один из них служит для системы охлаждения CPU, второй предназначен для подключения водоблока СВО, а третий используется для системной вертушки.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS ROG Strix X570-I Gaming

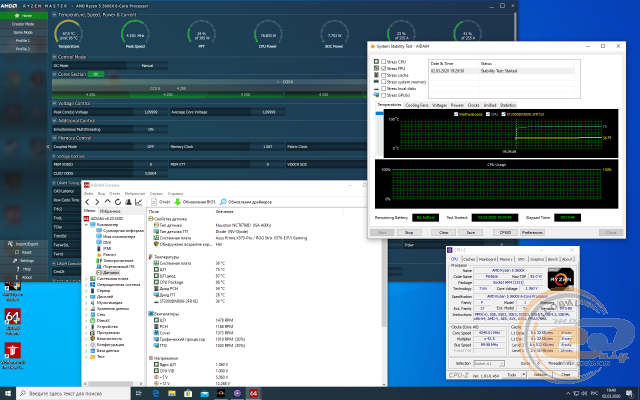

Воспользовавшись функцией автоматического разгона в BIOS, мы увеличили частоту процессора AMD Ryzen 5 3600X до 4149 МГц при напряжении 1,360 В. В процессе стресс-теста максимальная температура CPU не превышала 85°С. Он работал стабильно и без троттлинга.

ASUS ROG Strix X570-I Gaming

Для ручного разгона мы повысили множитель до 42,5, а напряжение установили на уровне 1,36 В. В итоге частота процессора возросла до 4250 МГц при напряжении 1,360 В. Температура поднялась до 87°С, и никаких проблем опять не возникло.

ASUS ROG Strix X570-I Gaming

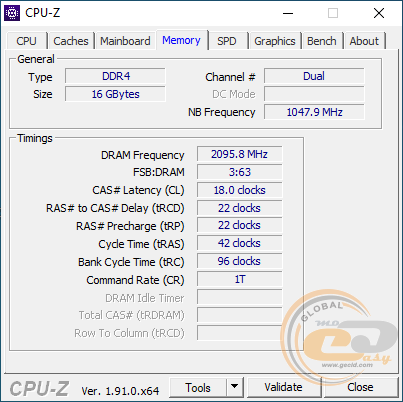

Модули оперативной памяти DDR4-4000 TEAMGROUP T-FORCE DARK Zα удалось заставить  работать на частоте DDR4-4200 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS ROG Strix X570-I Gaming использовалось следующее оборудование:

Процессор

AMD Ryzen 5 3600X (Socket AM4, 6/12 х 3,8 – 4,4 ГГц)

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-4000 TEAMGROUP DarkZa TDZAD48G4000HC18JBK
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6

Накопитель

PATRIOT P200 1TB P200S1TB25

Блок питания

be quiet! PURE POWER 11 700W

Монитор

Philips Brilliance 240P4QPYNS

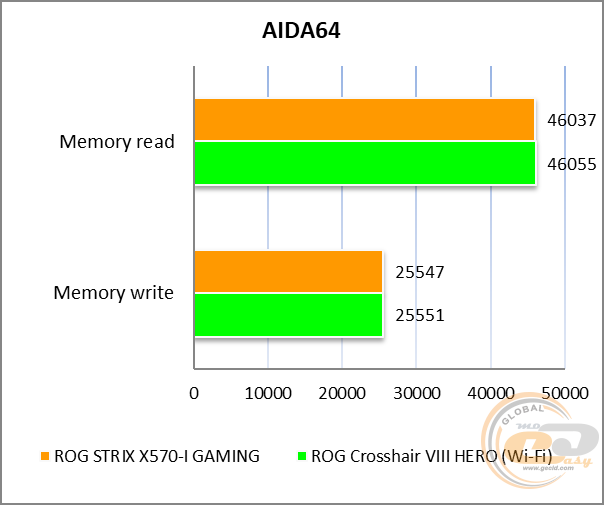

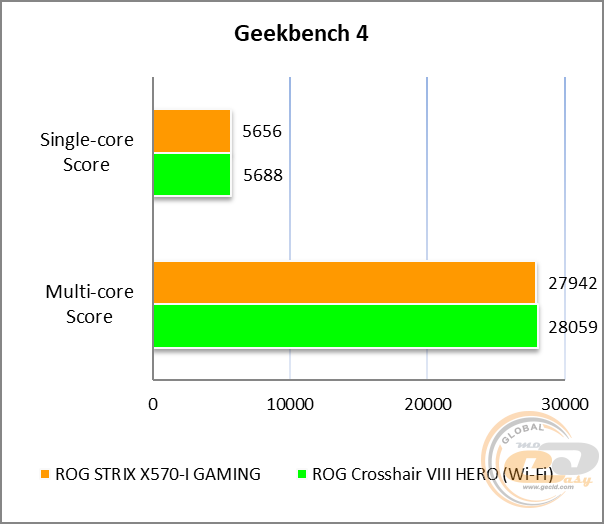

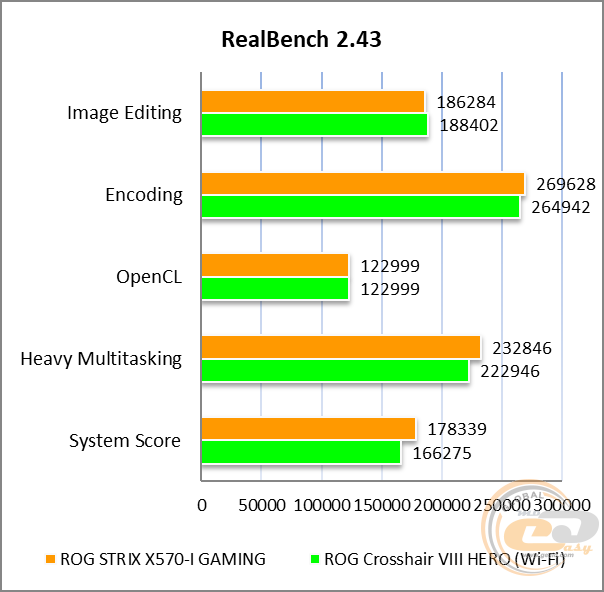

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming

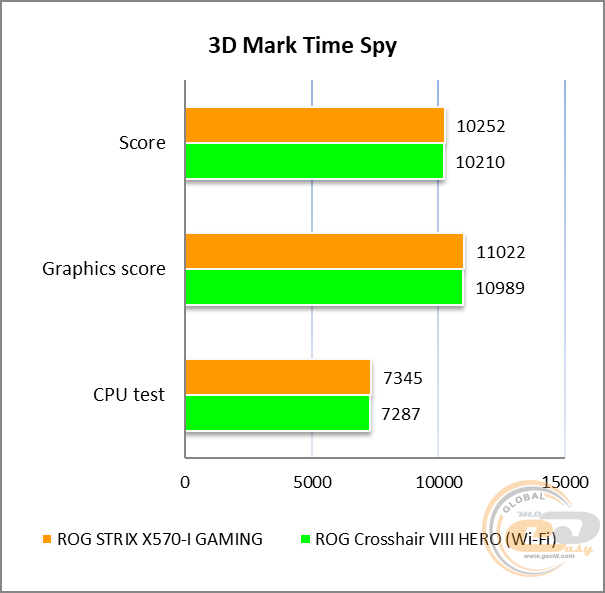

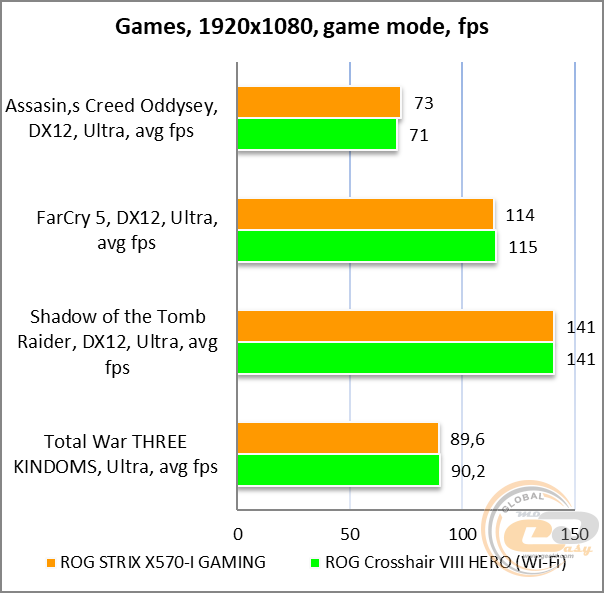

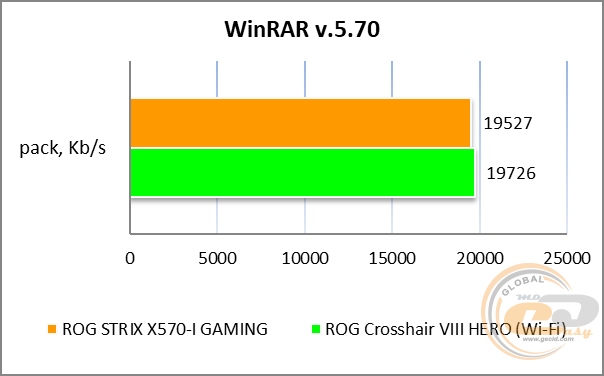

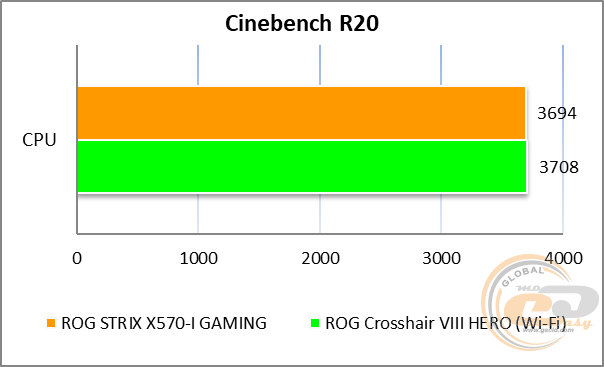

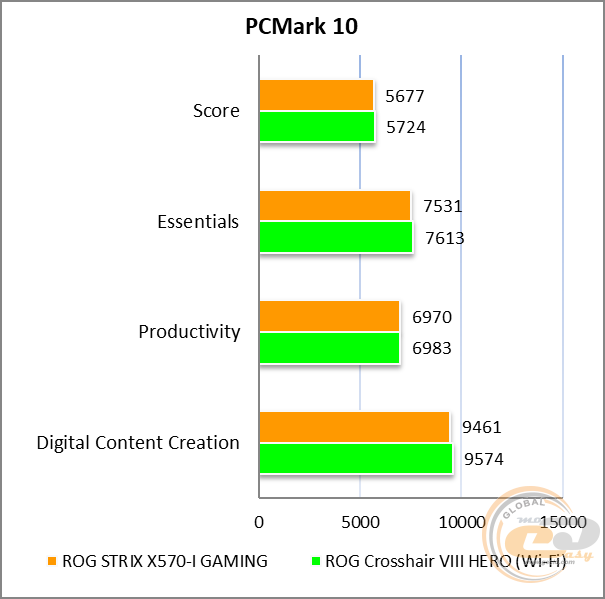

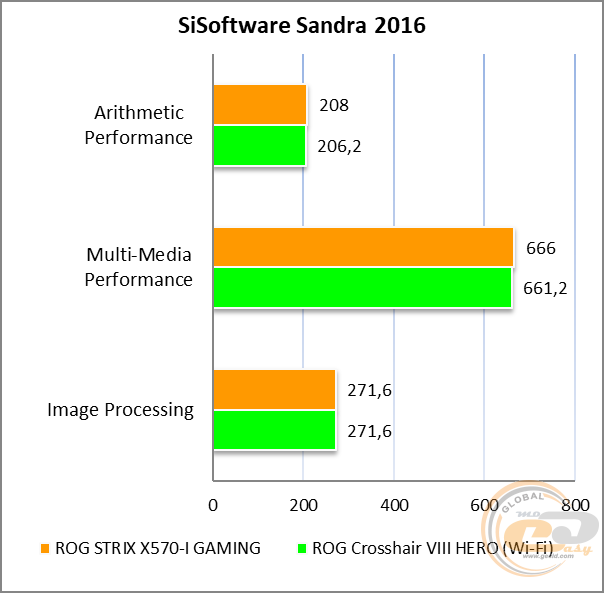

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

-0.03, -0.09

Отлично

Уровень шума, дБ (А)

-94.2

Очень хорошо

Динамические диапазон, дБ (А)

94.1

Очень хорошо

Гармонические искажения, %

0.00122

Отлично

Гармонические искажения + шум, дБ(A)

-84.9

Хорошо

Интермодуляционные искажения + шум, %

0.00815

Очень хорошо

Взаимопроникновение каналов, дБ

-90.1

Отлично

Интермодуляции на 10 кГц, %

0.00795

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.07

Отлично

Уровень шума, дБ (А)

-98.5

Отлично

Динамические диапазон, дБ (А)

106.5

Отлично

Гармонические искажения, %

0.00139

Отлично

Гармонические искажения + шум, дБ(A)

-85.3

Хорошо

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-87.4

Отлично

Интермодуляции на 10 кГц, %

0.00526

Отлично

Общая оценка



Очень хорошо

По доброй традиции звуковые подсистемы топовых моделей линейки ROG Strix показывают себя с наилучшей стороны.

Итоги

ASUS ROG Strix X570-I Gaming

Материнская плата ASUS ROG Strix X570-I Gaming выглядит очень любопытным вариантом для желающих собрать топовую игровую систему в компактном формате Mini-ITX. Несмотря на свои скромные габариты, она предлагает флагманское оснащение практически во всех аспектах. В ее арсенале вы обнаружите отличную звуковую подсистему на топовом аудиокодеке, большое количество портов USB, включая USB 3.2 Gen 2 Type-A и Type-C, поддержку беспроводных интерфейсов Wi-Fi 6 (802.11ax) и Bluetooth 5.0, два слота M.2 и хороший комплект поставки.

Отдельного упоминания заслуживает огромное количество проделанной работы инженерами компании ASUS. Им удалось реализовать очень компактную и эффективную систему охлаждения, которая без проблем справляется со своими задачами.

Среди особенностей выделим неудобное подключение многоканальной акустики и относительно высокую стоимость, хотя в данном случае она вполне оправданна. В целом ASUS ROG Strix X570-I Gaming можно смело рекомендовать к приобретению ценителям процессоров AMD Ryzen и формата Mini-ITX.

Достоинства:

  • наличие подсветки ASUS AURA Sync;
  • приятный дизайн;
  • два видеовыхода;
  • поддержка портов USB 3.2 Gen 2 Type-A и Type-C;
  • пара интерфейсов M.2;
  • поддержка беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.0;
  • расширенный комплект поставки;
  • качественная звуковая подсистема;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • неудобное подключение многоканальной акустики.

cooling

Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
