::>Материнские платы >2018 > ASUS TUF B360M-E GAMING

Обзор и тестирование материнской платы ASUS TUF B360M-E GAMING: ничего лишнего

10-08-2018

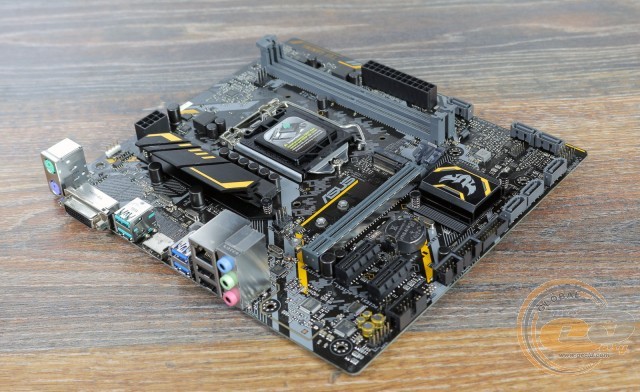

ASUS TUF B360M-E GAMING

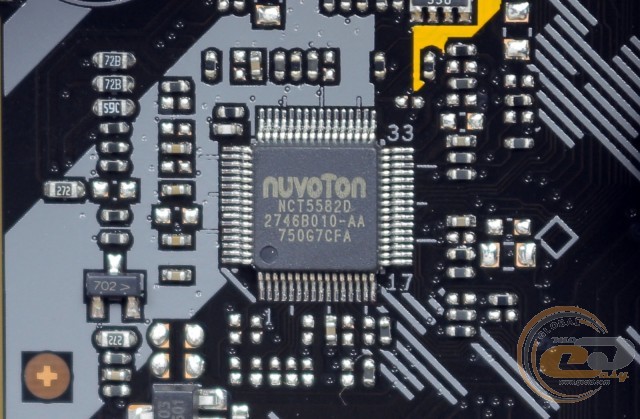

Возможности Multi I/O возложены на микросхему NUVOTON NCT5582D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS TUF B360M-E GAMING

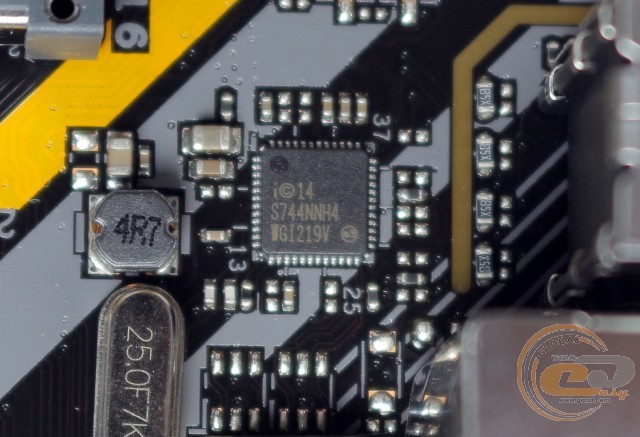

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

ASUS TUF B360M-E GAMING

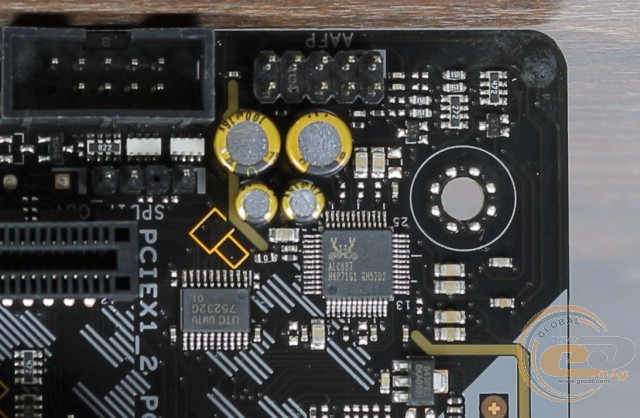

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

ASUS TUF B360M-E GAMING

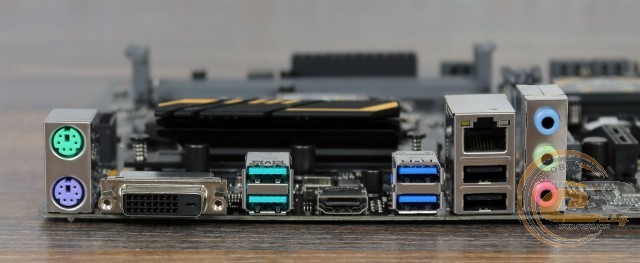

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 2 x PS/2;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 2 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудиопорта.

Для данного ценового сегмента компоновка интерфейсной панели у ASUS TUF B360M-E GAMING получилась очень даже достойная. В наличии два актуальных видеовыхода и шесть портов USB, включая пару современных высокоскоростных USB 3.1 Gen 2. При желании ее можно дополнить портом COM с помощью соответствующей колодки. А вот счастливые обладатели многоканальной акустики столкнутся с неудобным ее подключением.

ASUS TUF B360M-E GAMING

Второй неприятной особенностью материнской платы является наличие всего двух 4-контактных разъемов для подключения вентиляторов: по одному для кулера CPU и системной вертушки.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS TUF B360M-E GAMING

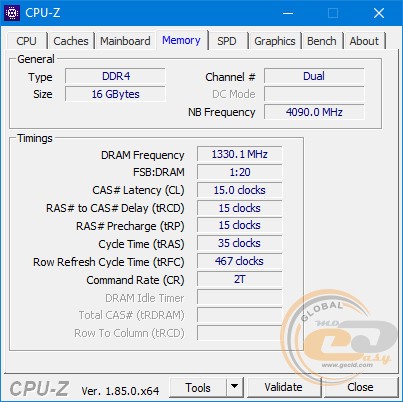

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z удалось запустить на максимально заявленной частоте DDR4-2666 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS TUF B360M-E GAMING использовалось следующее оборудование:

Процессор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

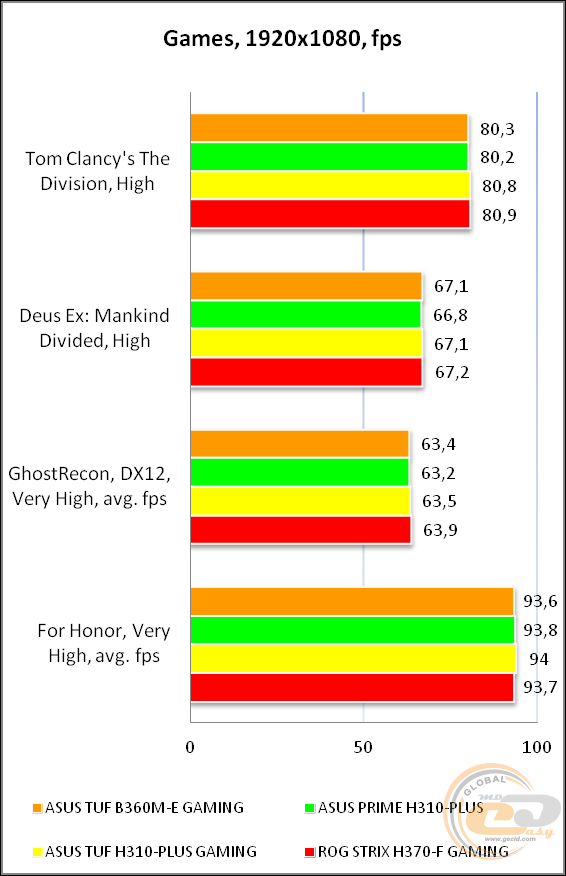

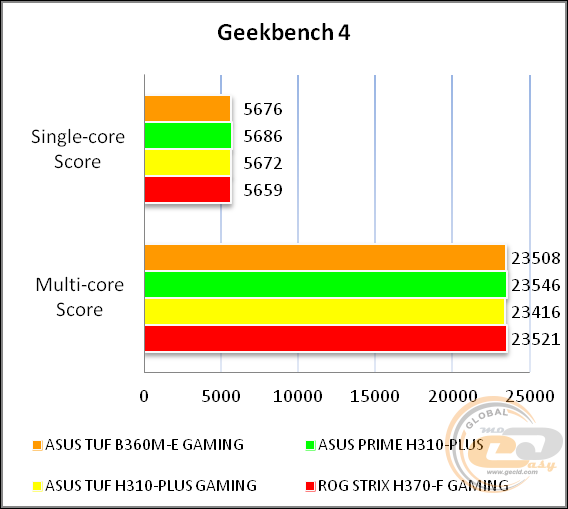

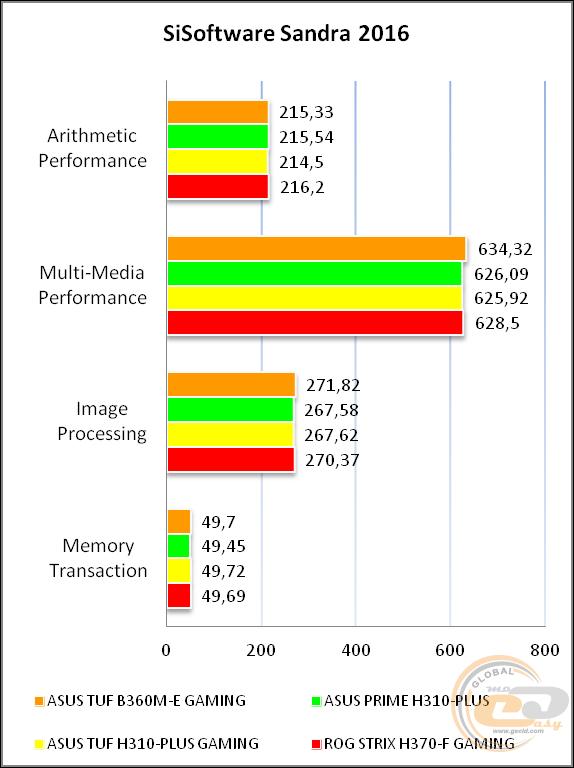

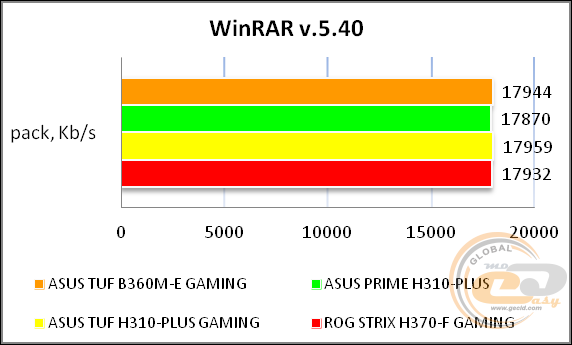

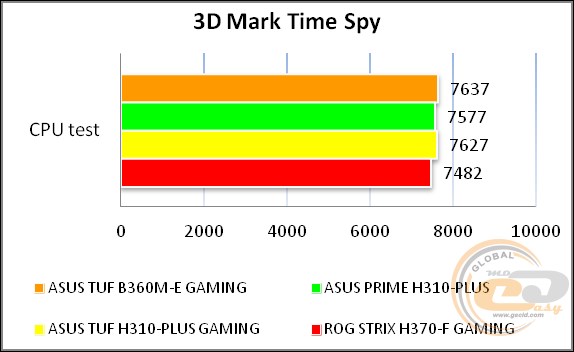

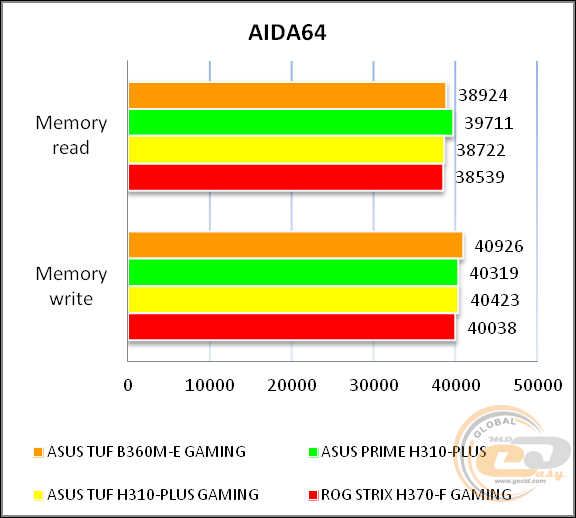

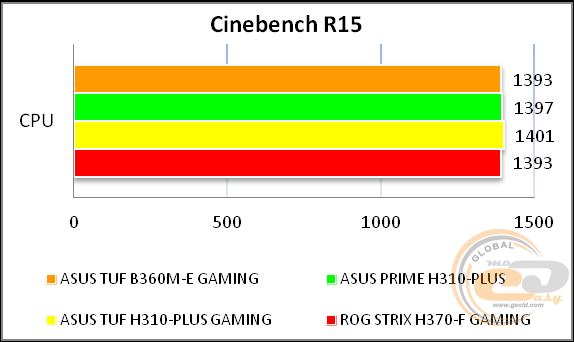

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.1

Хорошо

Динамический диапазон, дБ (А)

85.1

Хорошо

Гармонические искажения, %

0.0068

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.7

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-86.2

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-92.6

Очень хорошо

Динамический диапазон, дБ (А)

92.5

Очень хорошо

Гармонические искажения, %

0.0065

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.2

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-87.4

Отлично

Интермодуляции на 10 кГц, %

0.010

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема показала себя с положительной стороны, и ее возможностей будет достаточно для повседневного использования.

Выводы

ASUS TUF B360M-E GAMING

Материнская плата ASUS TUF B360M-E GAMING получилась довольно интересной, но со своими нюансами. Для начала пройдемся по ее достоинствам, которые заключаются в адекватной стоимости (порядка $100), приятном дизайне, системе LED-подсветки ASUS AURA Sync, неплохой системе охлаждения, удачной конфигурации интерфейсной панели и наличии всех самых необходимых современных интерфейсов.

К нюансам можно причислить использование всего двух разъемов для подключения вентиляторов и двух слотов для модулей оперативной памяти. Также по традиции отметим ограничение по одновременной работе интерфейсов дисковой подсистемы и неудобное подключение многоканальной акустики.

В целом ASUS TUF B360M-E GAMING можно смело рекомендовать к покупке, если вы четко определились, что хотите остановить свой выбор на сборке компактной домашней системы с процессором с заблокированным множителем и одной видеокартой, а также готовы к ограничению оперативной памяти в 32 ГБ и неудобному постепенному наращиванию ее объема. Ведь не получится для начала купить пару планок по 4 ГБ, а потом добавить еще две аналогичные. Нужно будет либо ограничиваться одноканальным режимом с одной планкой, либо сразу брать ОЗУ с запасом.

Что же касается альтернатив, то можно посмотреть в сторону более дорогой ASUS TUF B360M-Plus Gaming или сэкономить и остановить свой выбор на ASUS Prime B360M-A, которая хоть и уступает в дизайне, количестве портов USB и качестве сетевого контроллера, но взамен предложит дополнительный интерфейс M.2, три разъема для вентиляторов и четыре слота для памяти.

Достоинства:

  • доступная стоимость;
  • качественная элементная база;
  • отличные возможности по организации дисковой подсистемы;
  • поддержка портов USB 3.1 Gen 2;
  • ASUS AURA Sync и колодка подключения светодиодной ленты;
  • два видеовыхода;
  • качественный сетевой контроллер от Intel;
  • поддержка ряда полезных фирменных технологий и утилит.

Особенности:

  • неудобное подключение многоканальной акустики;
  • два DIMM-слота;
  • только два разъема для подключения вентиляторов;
  • ограничение по одновременному использованию интерфейсов дисковой подсистемы.


Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, ASUS, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
