Обзор материнской платы ASUS TUF B450-PRO GAMING: достойный средний класс

06-05-2019

ASUS TUF B450-PRO GAMING

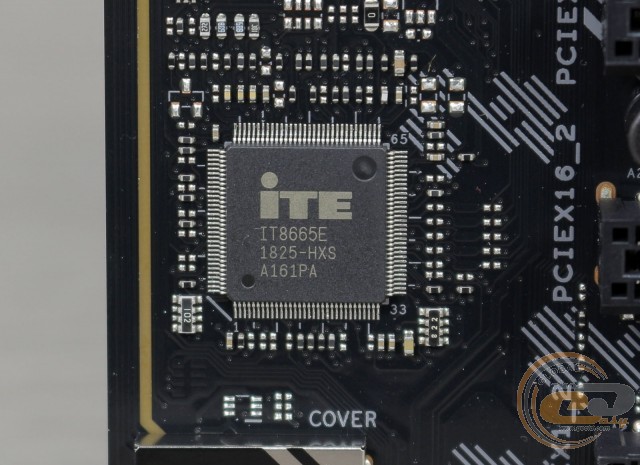

Возможности Multi I/O возложены на микросхему ITE8665E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS TUF B450-PRO GAMING

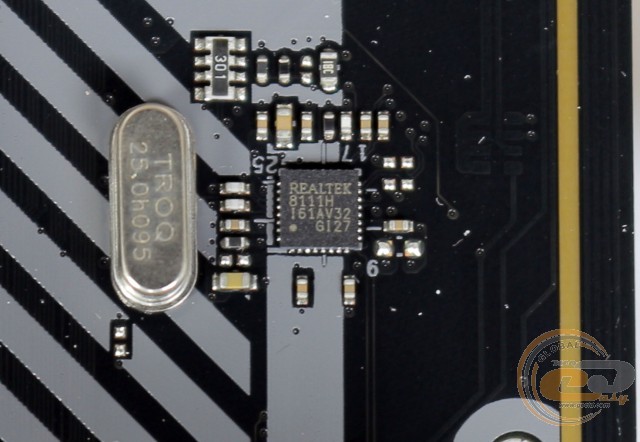

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS TUF B450-PRO GAMING

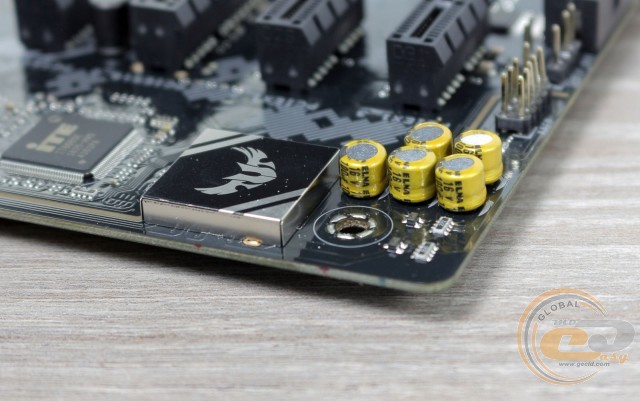

Предустановленный HDA-кодек Realtek ALC S1200A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 108 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании ELNA.

ASUS TUF B450-PRO GAMING

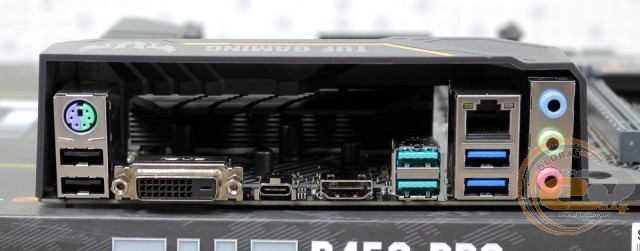

На интерфейсную панель выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1 Type-A;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 2 x USB 3.1 Gen 2 Type-A;
  • 2 х USB 2.0;
  • 3 x аудиопорта.

Интерфейсная панель может похвастать семью портами USB, включая два высокоскоростных USB 3.1 Gen 2 и один USB 3.1 Gen 1 Type-C, двумя видеовыходами и возможностью вынести на заднюю панель порт COM. Посетовать можно на неудобное подключение многоканальной акустики.

ASUS TUF B450-PRO GAMING

Возможности организации охлаждения внутри системного корпуса у ASUS TUF B450-PRO GAMING представлены пятью 4-контактными разъемами для подключения вентиляторов. Один из них служит для системы охлаждения CPU, один используется для водоблока СВО, а оставшиеся три предназначены для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS TUF B450-PRO GAMING

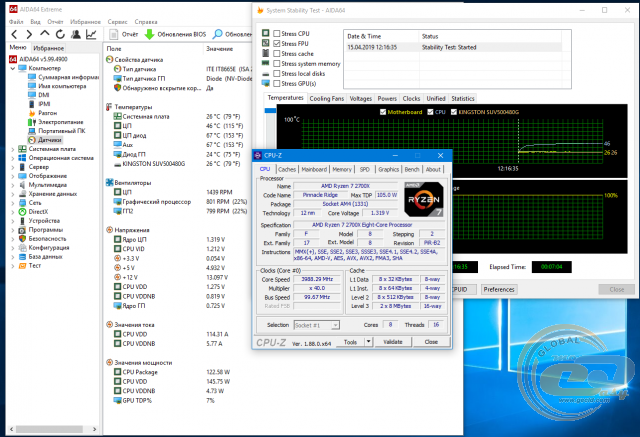

Воспользовавшись функцией автоматического разгона, мы подняли частоту процессора AMD Ryzen 7 2700X до 3988 МГц при напряжении 1,319 В. В процессе стресс-теста он нагревался до 46°С при критической температуре 85°С, поэтому никаких проблем со стабильностью работы не было.

ASUS TUF B450-PRO GAMING

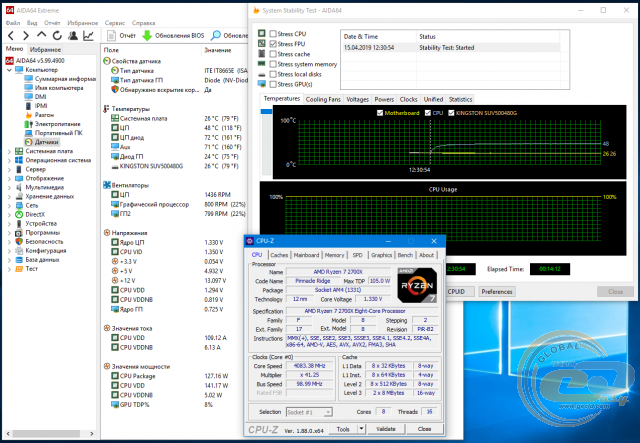

В ручном режиме удалось повысить частоту процессора до 4083 МГц при напряжении 1,330 В. Для этого в BIOS мы выставили множитель «41,25» и напряжение 1,35 В. Стресс-тест опять прошел без проблем, а ядра нагревались максимум до 48°С.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

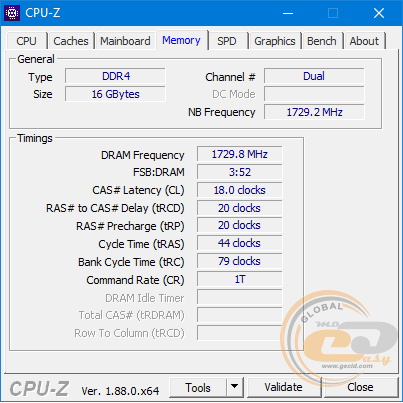

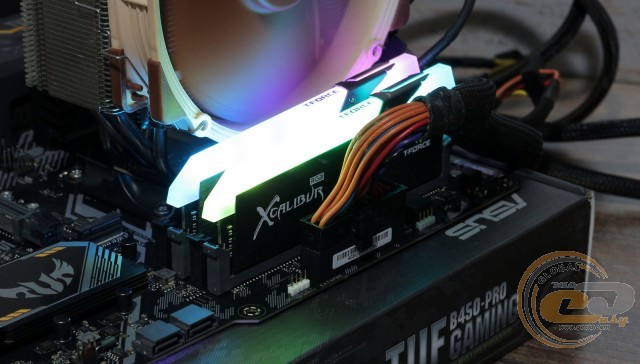

Модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3466 МГц.

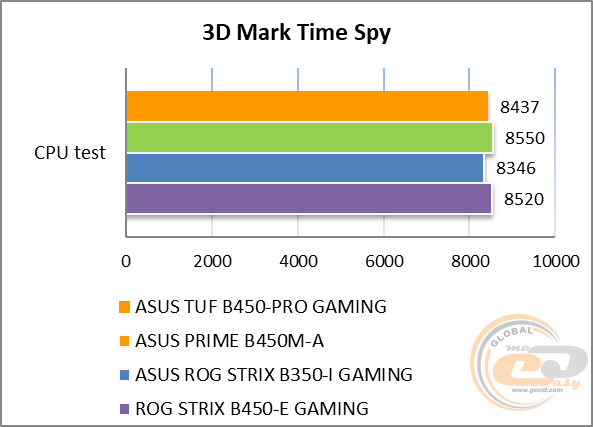

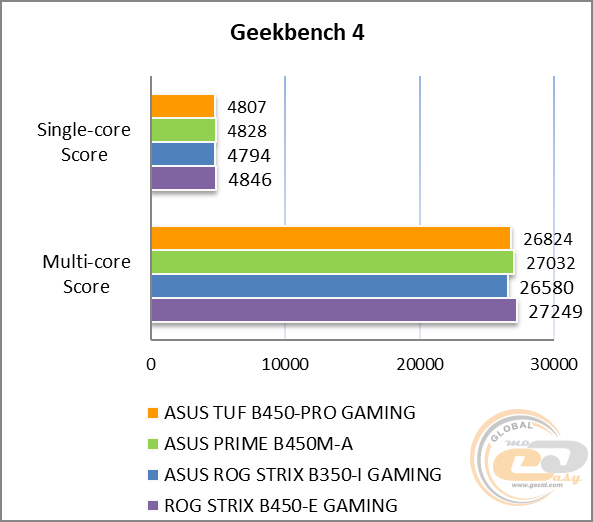

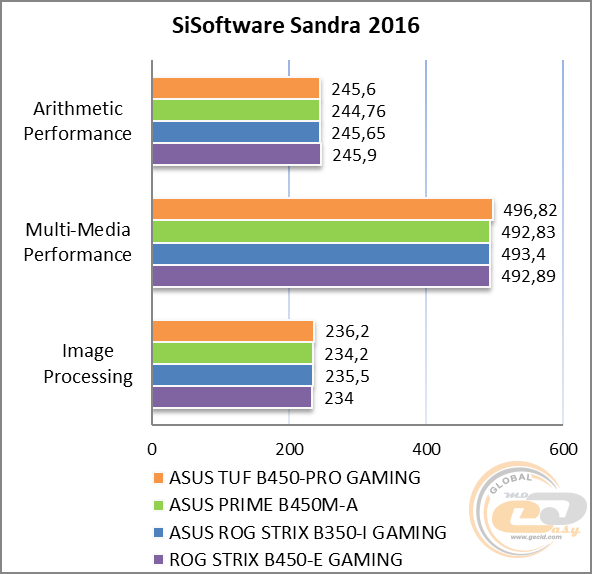

Тестирование

Для проверки возможностей материнской платы ASUS TUF B450-PRO GAMING использовалось следующее оборудование:

Процессор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

Видеокарта

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Жесткий диск

Western Digital Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

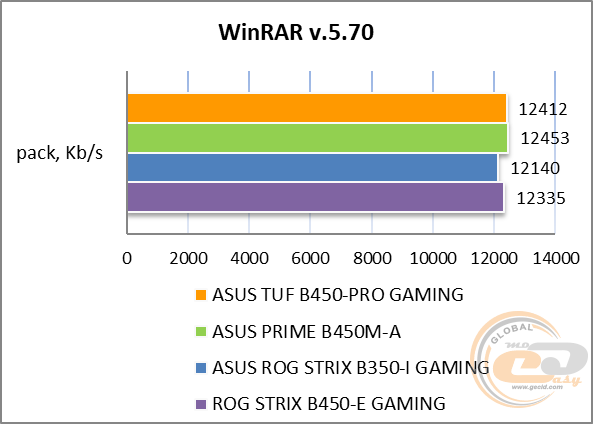

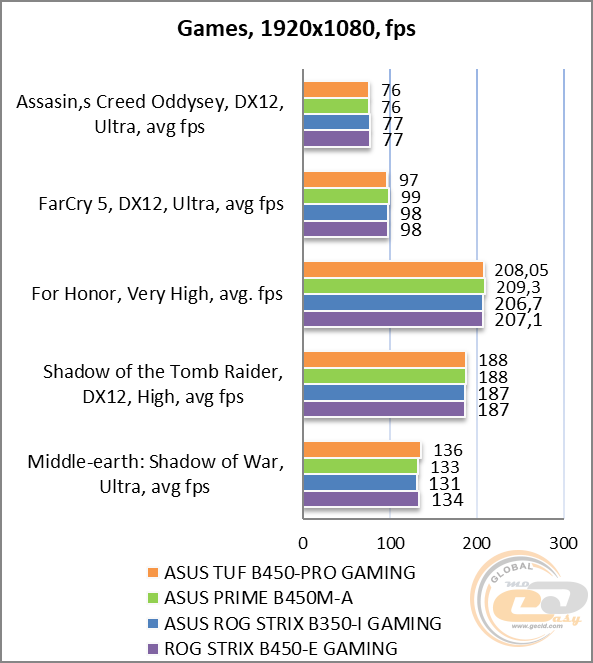

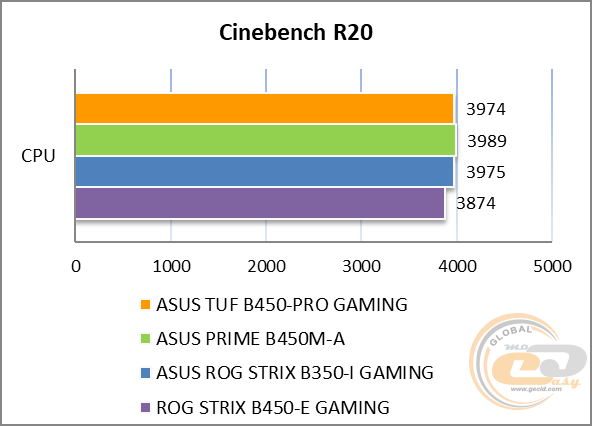

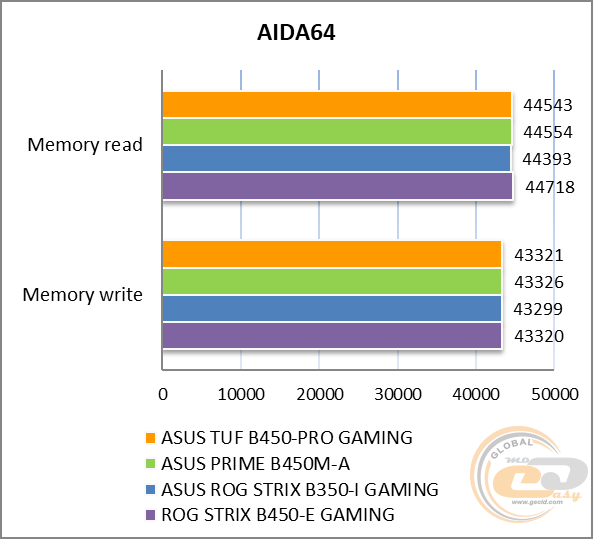

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1200A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.25, +0.16

Отлично

Уровень шума, дБ (А)

-93.3

Очень хорошо

Динамический диапазон, дБ (А)

93.4

Очень хорошо

Гармонические искажения, %

0.00520

Очень хорошо

Гармонические искажения + шум, дБ(A)

-81.6

Хорошо

Интермодуляционные искажения + шум, %

0.00896

Очень хорошо

Взаимопроникновение каналов, дБ

-91.5

Отлично

Интермодуляции на 10 кГц, %

0.00811

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.25, +0.19

Отлично

Уровень шума, дБ (А)

-100.5

Отлично

Динамический диапазон, дБ (А)

100.4

Отлично

Гармонические искажения, %

0.00517

Очень хорошо

Гармонические искажения + шум, дБ(A)

-82.7

Хорошо

Интермодуляционные искажения + шум, %

0.00712

Отлично

Взаимопроникновение каналов, дБ

-91.8

Отлично

Интермодуляции на 10 кГц, %

0.00578

Отлично

Общая оценка



Очень хорошо

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из нетребовательных потенциальных покупателей задумается о приобретении дискретной звуковой платы.

Итоги

ASUS TUF B450-PRO GAMING

Материнская плата ASUS TUF B450-PRO GAMING является интересной ATX-моделью. Она обладает хорошим современным оснащением, отличными возможностями по организации дисковой подсистемы, поддержкой всех необходимых интерфейсов, приятным дизайном, добротной подсистемой питания, улучшенной звуковой подсистемой, разгонным потенциалом и прочими достоинствами.

На ее основе вы можете собрать действительно мощную и производительную систему с быстрыми модулями оперативной памяти DDR4-3533, массивной игровой видеокартой, а также емкой и производительной дисковой подсистемой. Конечно, у ASUS TUF B450-PRO GAMING есть некоторые ограничения и ряд внутренних и внешних конкурентов, поэтому ей приходится нелегко в борьбе за симпатию пользователей. Тем не менее ей есть чем порадовать своих покупателей.

Достоинства:

  • цифровая подсистема питания;
  • ASUS AURA Sync и две колодки для светодиодных лент;
  • приятный и продуманный дизайн;
  • поддержка портов USB 3.1 Gen 2 и Type-C;
  • богатые возможности по организации дисковой подсистемы;
  • хорошие возможности по разгону;
  • качественная звуковая подсистема;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • неудобное подключение многоканальной акустики;
  • ограничение по одновременному использованию ряда интерфейсов.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
