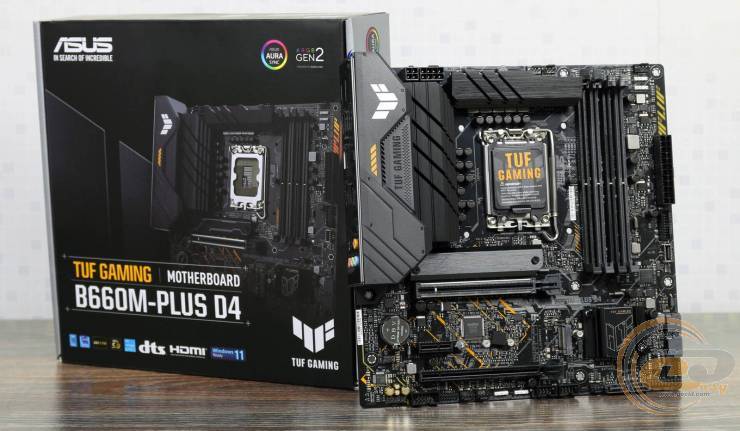

Обзор материнской платы ASUS TUF GAMING B660M-PLUS D4: качественно и недорого
22-02-2022

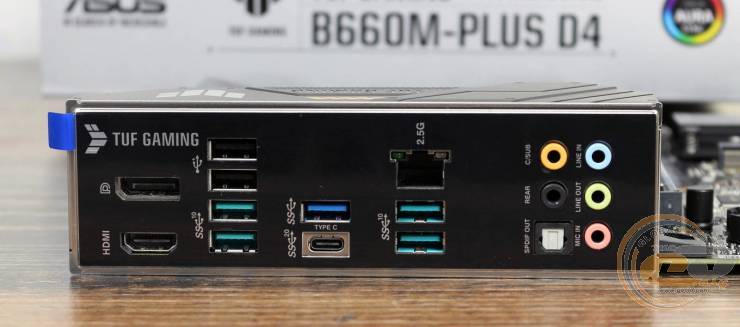

На интерфейсную панель выведены следующие порты:
- 1 x USB 3.2 Gen 2x2 Type-C;
- 4 x USB 3.2 Gen 2 Type-A;
- 1 x USB 3.2 Gen 1 Type-A;
- 2 x USB 2.0 Type-A;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x RJ-45;
- 5 x аудиопортов;
- 1 x Optical S/PDIF out.
Радует, наличие двух видеовыходов и большое количество портов USB.
Возможности организации охлаждения внутри системного корпуса очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов. Два из них служат для системы охлаждения CPU, один используется для водоблока, а еще три – для системных вертушек.
UEFI BIOS
Тестируемая плата использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.
Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и разогнать память. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

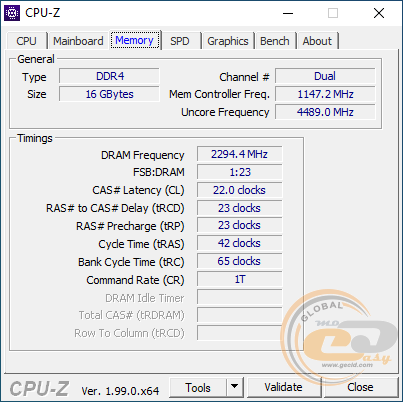

Тестовые модули оперативной памяти удалось запустить на частоте DDR4-4600 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS TUF GAMING B660M-PLUS D4 использовалось следующее оборудование:
Процессор |
Intel Core i7-12700K (Socket LGA1700, 8P + 4E / 20T, 125 Вт) Turbo Boost: enable |
|
Кулер |
ASUS TUF Gaming LC 240 ARGB |
|
Оперативная память |
2 x 8 ГБ DDR4-3200 Kingston FURY DDR4 KF432C16BBK2/16 |
|
Видеокарта |
PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon |
|
Накопитель |
PATRIOT P200 1TB P200S1TB25 |
|
Блок питания |
be quiet! PURE POWER 11 (L11-CM-700W) |

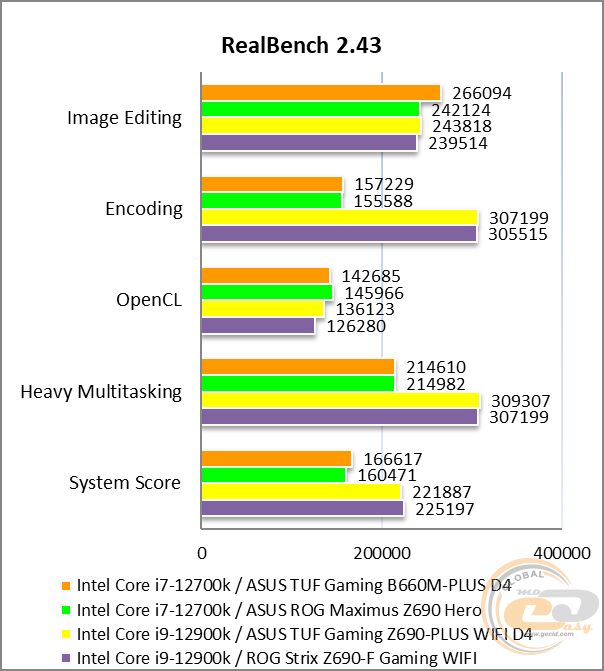

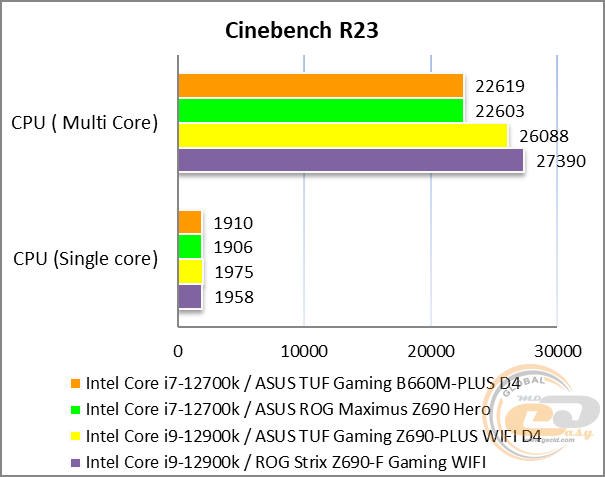

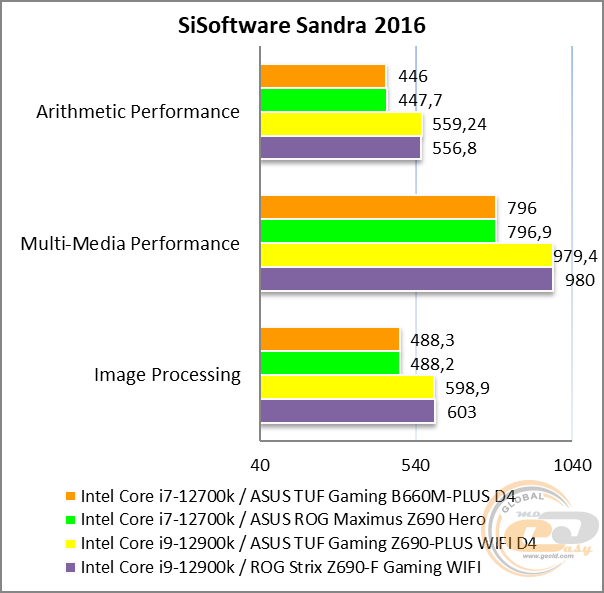

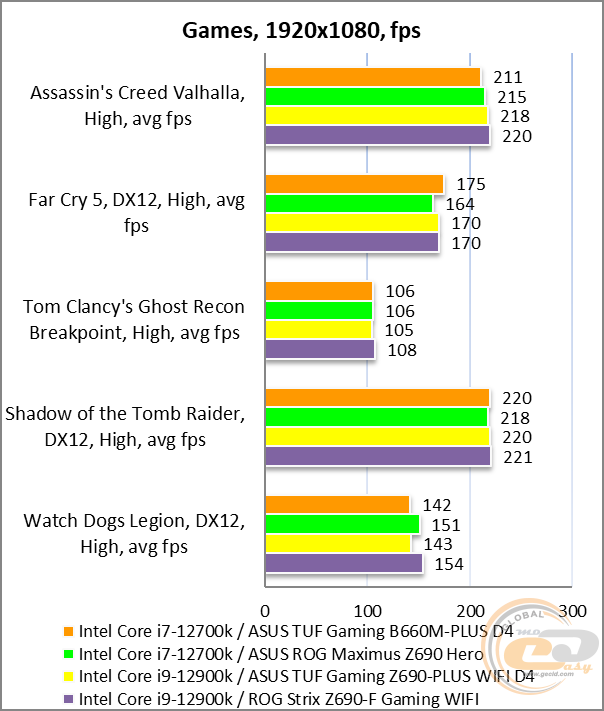

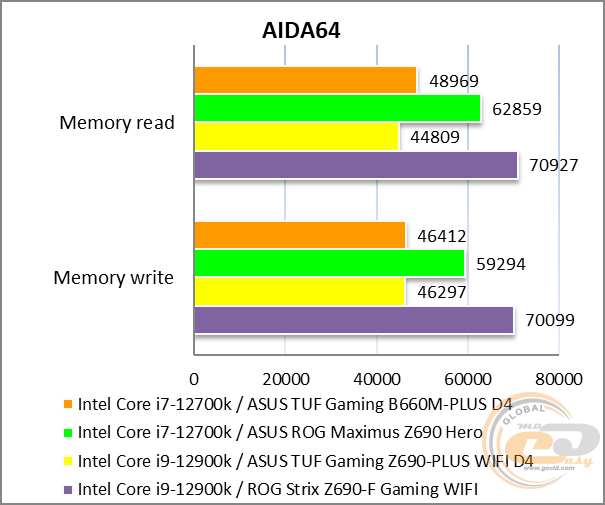

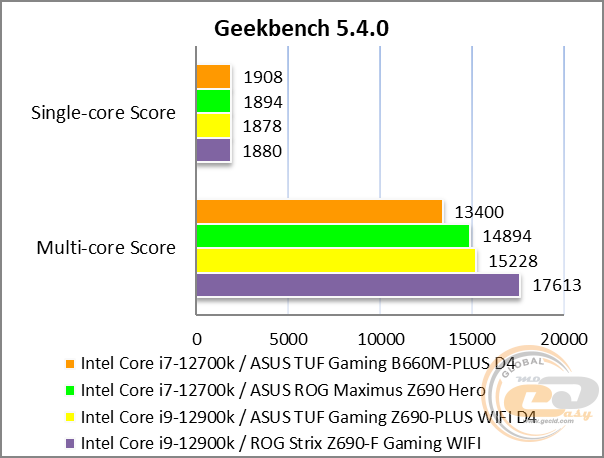

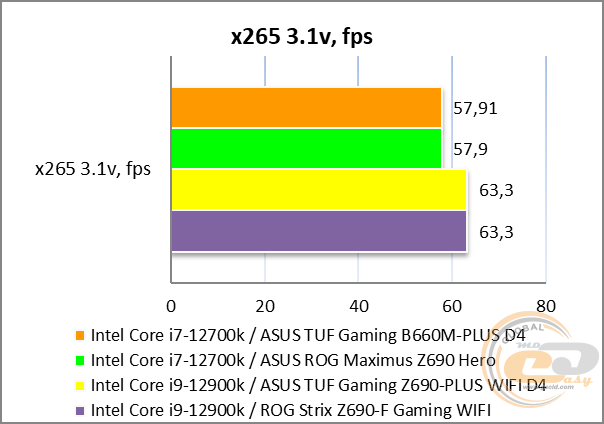

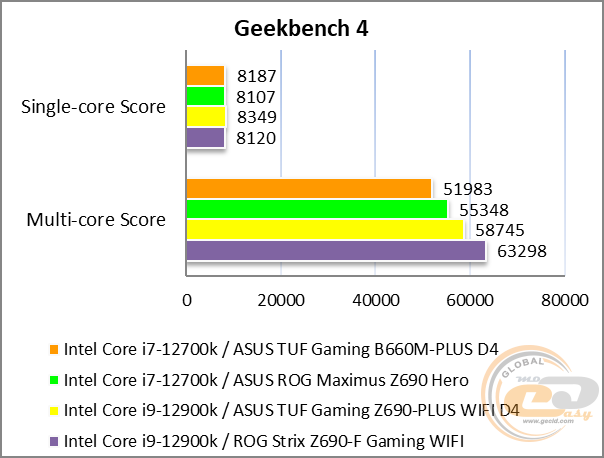

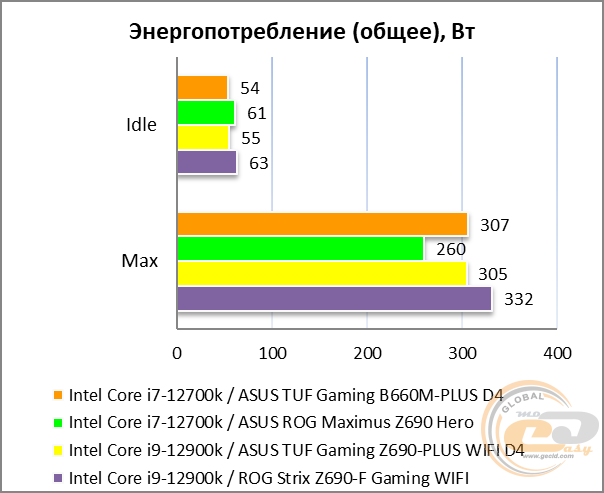

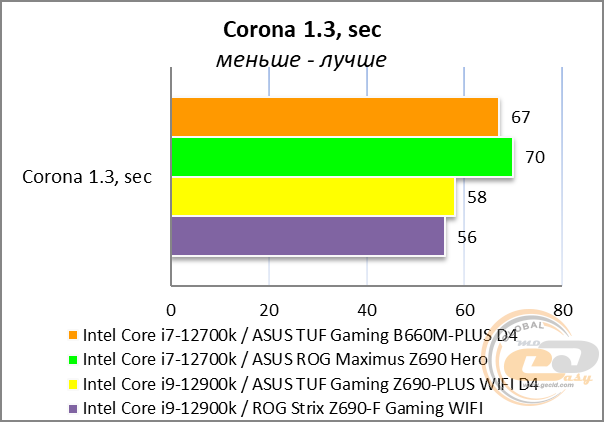

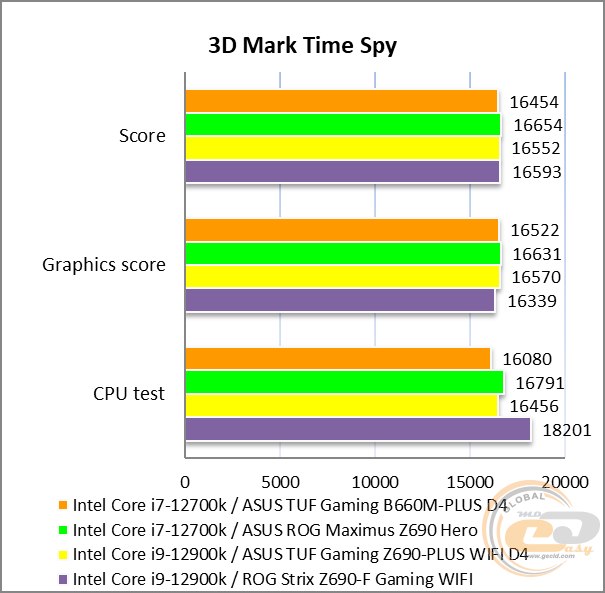

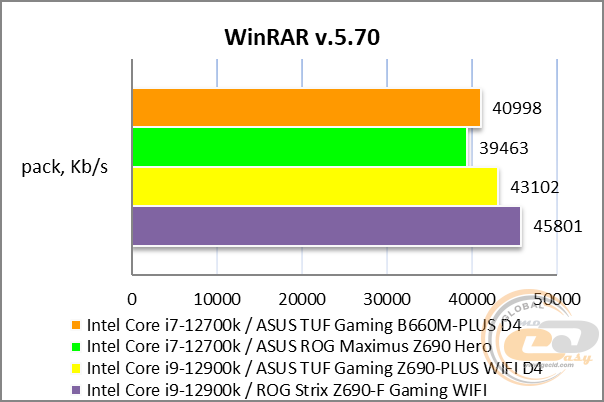

Intel Core i7-12700K ожидаемо уступает Core i9-12900K как в играх, так и в большинстве синтетических бенчмарков из-за меньшего количества энергоэффективных ядер и более низкой частоты. В целом результаты говорят об удачной настройке BIOS материнской платы ASUS TUF GAMING B660M-PLUS D4, использовании добротной элементной базы и поддержке актуальных возможностей.
Тестирование звукового тракта на основе кодека Realtek ALC897
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.00, -0.03 |
Отлично |
Уровень шума, дБ (А) |
-90.0 |
Хорошо |
Динамический диапазон, дБ (А) |
90.0 |
Очень хорошо |
Гармонические искажения, % |
0.00254 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-82.6 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.013 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-88.6 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00982 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.00, -0.03 |
Отлично |
Уровень шума, дБ (А) |
-91.3 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.3 |
Очень хорошо |
Гармонические искажения, % |
0.00267 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-83.9 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.011 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-84.4 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.00808 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема на основе кодека Realtek ALC897 демонстрирует достойное качество звука, которого будет достаточно большинству пользователей.
Итоги
Материнская плата ASUS TUF GAMING B660M-PLUS D4 станет отличным выбором для сборки компактной и современной игровой системы с процессором с заблокированным множителем. К ключевым ее достоинствам отнесем поддержку стандарта DDR4, фирменный дизайн, отличное оснащение и традиционно высокое качество элементной базы. А среди особенностей выделим не самые богатые возможности по организации дисковой подсистемы.
В итоге, если вам нужна компактная основа для сборки игровой системы с одной видеокартой, то ASUS TUF GAMING B660M-PLUS D4 станет отличным выбором, особенно если вы не хотите переплачивать за DDR5 и не интересуетесь разгоном. Также в продаже есть чуть более дорогая версия TUF GAMING B660M-PLUS WIFI D4 с предустановленным модулем беспроводных интерфейсов.
Достоинства:
- 10+1-фазная цифровая подсистема питания;
- наличие подсветки ASUS AURA Sync;
- стильный дизайн;
- современный LAN-контроллер с поддержкой пропускной способности 2500 Мбит/с и возможностью приоритизации трафика;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий.
Особенности:
- не самые богатые возможности по организации дисковой подсистемы.
Автор: Константин Шорохов
Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
