Обзор материнской платы ASUS TUF GAMING Z790-PLUS WIFI D4 на Intel Z790: флагман без переплат
20-10-2022
20 октября одновременно с выходом процессоров 13-го поколения Intel Raptor Lake был преставлен и обновленный набор системной логики Intel Z790 для материнских плат верхнего сегмента.

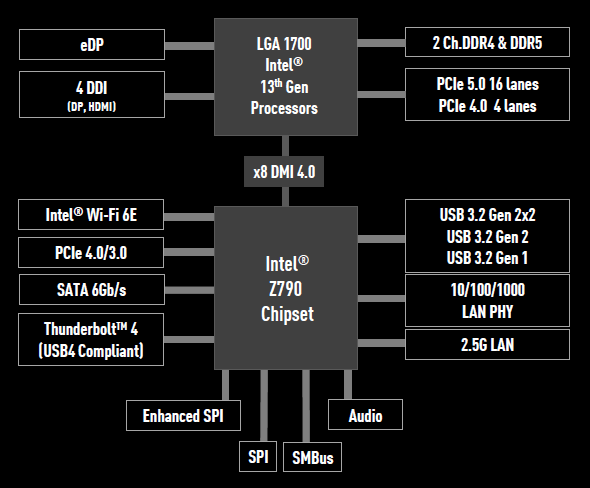

Благодаря новым процессорам Intel 13 серии новая платформа стала поддерживать 16 линий PCIe 5.0 и увеличила до четырех количество независимых видеовыходов встроенной графики. Разница между новым чипсетом Intel Z790 и предшествующим Intel Z690 небольшая. Было увеличено число линий PCIe 4.0 до 20 и портов USB 3.2 Gen 2 до 5. Что приятно, разъем LGA1700 остался неизменным. А это позволило сохранить совместимость с процессорами Intel предыдущего 12 поколения.
Упомянутые изменения нашли свое отражение на материнской плате ASUS TUF GAMING Z790-PLUS WIFI D4, о которой мы расскажем далее. Как и ее прямая предшественница модель ASUS TUF GAMING Z690-PLUS WIFI D4 на еще недавно флагманском Intel Z690, она также поддерживает память типа DDR4. Впрочем, стало больше фаз питания и портов USB 3.2 Gen 2, один из слотов расширения теперь поддерживает стандарт PCIe 4.0 вместо 3.0, а также используется более интересный аудиокодек. Обо всем этом и многом другом, как всегда, мы расскажем дальше.
Спецификация
Модель |
ASUS TUF GAMING Z790-PLUS WIFI D4 |
Чипсет |
Intel Z790 |
Процессорный разъем |
Intel Socket LGA1700 |
Поддерживаемые процессоры |
Intel Core 13-го и Intel Core/Pentium/Celeron 12-го поколений для платформы Socket LGA1700 |
Поддержка памяти |
4 x DIMM-слоты с поддержкой максимум 128 ГБ памяти с частотой до DDR4-5333 МГц |
Слоты расширения |
1 x PCI Express 5.0 x16 (x16) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x4 (x4) 2 x PCI Express 3.0 x1 |
Дисковая подсистема |
2 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4 & SATA) 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10 SATA, NVMe |
LAN |
1 x Intel I226-V (10/100/1000/2500 Мбит/с) |
Wi-Fi / Bluetooth |
2x2 Wi-Fi (поддерживает Wi-Fi 802.11ax при 2,4 и 5 ГГц; Bluetooth 5.2) |
Звуковая подсистема |
8-канальный кодек Realtek S1220A |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V 1 x 4-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентилятора CPU (4-контактный) 1х разъем подключения водоблока СВО (4-контактный) 4 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение
|
Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей |
Внешние порты I/O и кнопки |
1 х HDMI 1 x DisplayPort 1 х USB 3.2 Gen 2x2 Type-C 4 х USB 3.2 Gen 1 Type-A 2 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 1 x RJ45 2 х коннекторы антенн Wi-Fi 1 x Optical S/PDIF out 5 x позолоченные аудиопорты |
Внутренние порты I/O |
1 х USB 3.2 Gen 2 (поддерживает USB Type-C) 1 х USB 3.2 Gen 1 (поддерживает 2 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживает 4 x USB 2.0) |
BIOS |
192 (128 + 64) Mбит Flash ROM UEFI AMI BIOS |
Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки |
Упаковка и комплектация
Картонная коробка в духе линейки ASUS TUF Gaming показывает устройство по разным сторонам и рассказывает о нем все то, что может интересовать потенциального покупателя. Правда, you must read English.
К нам материнская плата приехала без комплектации. Но покупатель спокойно может рассчитывать найти в коробке следующие "бонусы":
- два SATA-шлейфа;

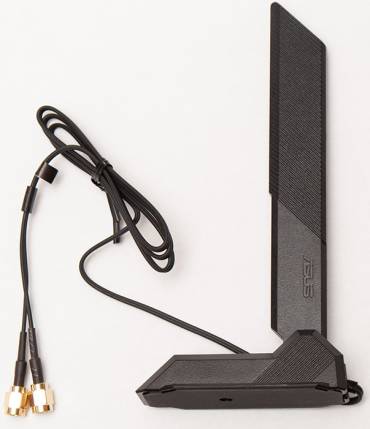

- антенну для Wi-Fi-модуля;
- термопрокладки и винт для M.2-накопителей;
- стикер TUF Gaming;
- пользовательскую документацию.
Дизайн и особенности платы

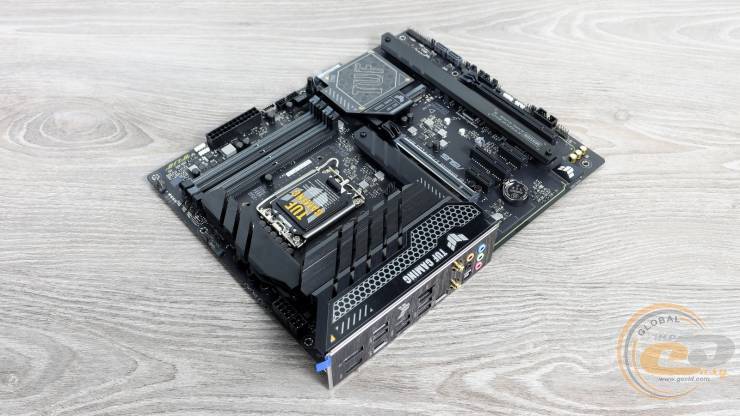

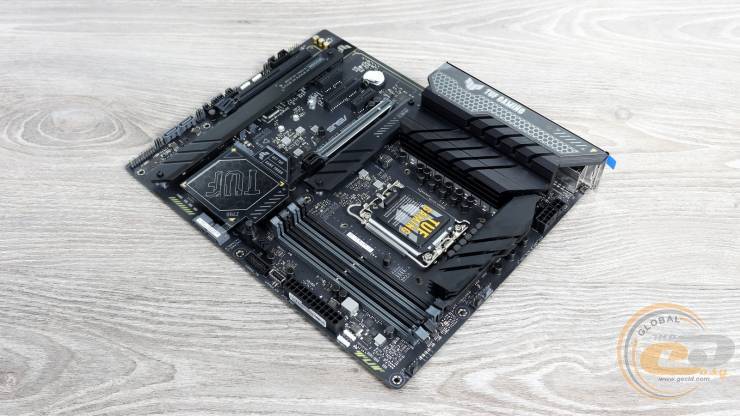

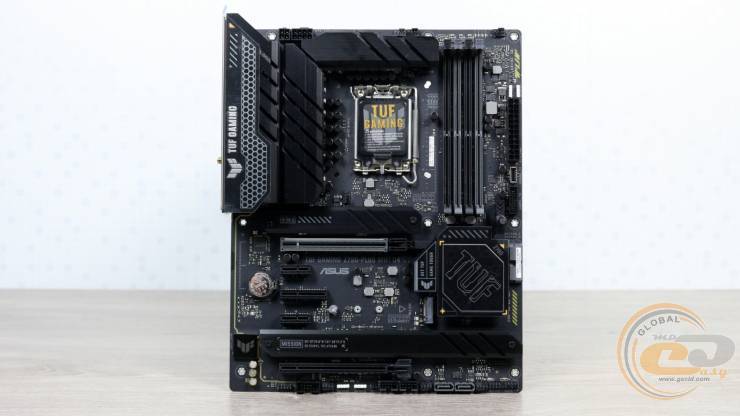

Устройство линейки ASUS TUF Gaming узнается и по формам, и по цвету - минимум желтовато-оранжевых вкраплений, и, конечно же, по логотипам и надписям. В остальном перед нами ATX-плата с обычными для этого формата размерами 305x244 мм.
Кроме того, ее можно украсить и цветным свечением ASUS AURA. Диоды расположились по правому краю платы, в верхней и нижней ее части. А вот левая сторона таких украшений лишена.
С компоновкой наборных элементов и продуманностью определенных деталей в ASUS TUF GAMING Z790-PLUS WIFI D4 все хорошо. На месте сдвоенные крепежные отверстия для СО, благодаря чему можно использовать кулеры разработанные для Socket LGA1200. А слоты памяти имеют защелки только сверху, что упрощает установку и извлечение планок.
В свою очередь, фиксатор крепления видеокарты здесь убирается нажатием соответствующей кнопки возле упомянутых слотов, чего не было у предшественницы на основе Z690.

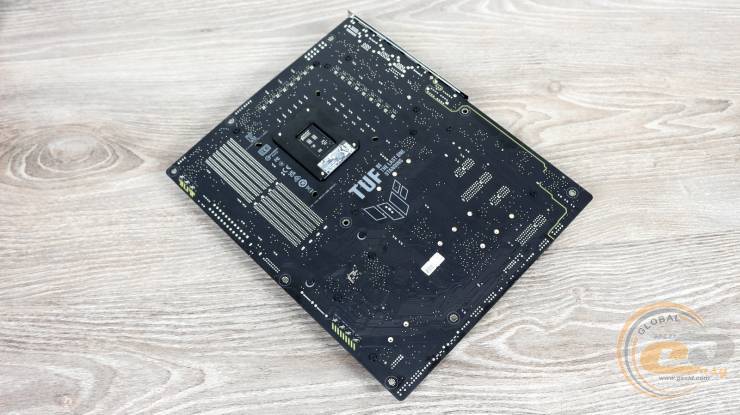

На обороте находится стандартная опорная пластина процессорного разъема и крепежные винты радиаторов. И, конечно, как же без фирменного логотипа и надписей.
Снова разворачиваем плату и смотрим, что же любопытного есть по ее периметру.

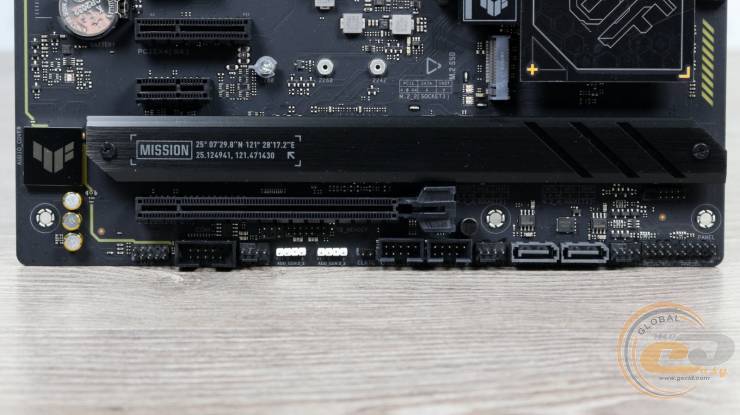

Снизу традиционно разместились следующие разъемы: колодки подключения аудиоразъемов передней панели и COM-порта, пара разъемов для светодиодной ленты, колодка Thunderbolt, разъемы для двух USB 2.0, а также колодка подключения передней панели.
Здесь же есть и пара вертикальных SATA 6 Гбит/с.

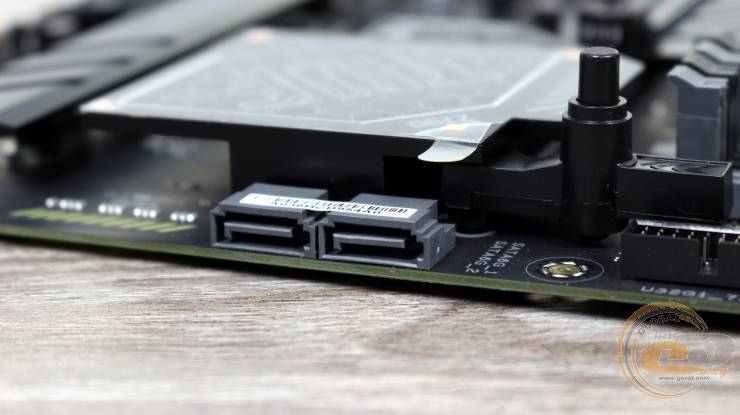

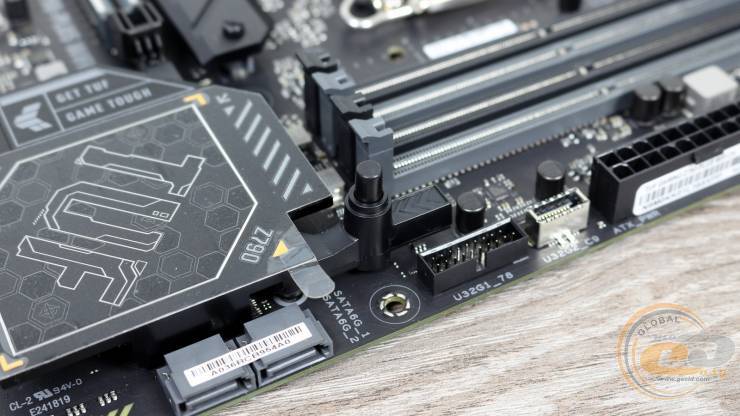

Еще два аналогичных порта, но уже с горизонтальной компоновкой, расположились на правом краю платы.

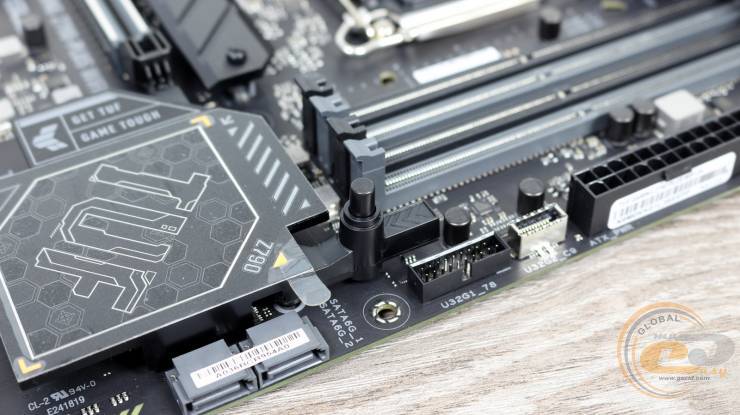

Также здесь предусмотрены две колодки для подключения портов USB. Одна поддерживает сразу пару USB 3.2 Gen 1, а другая рассчитана на USB 3.2 Gen 2, включая Type-C.
Благодаря продуманному расположению на плате нашлось место для четырех разъемов M.2. Три из них накрыты радиаторами с комплектными термопрокладками, которые фиксируются надежным винтовым соединением.
Все разъемы поддерживают PCIe 4.0 x4. Пара из них готова "взять на борт" устройства формата от 2242 до 22110, тогда как два других - от 2242 до 2280. Кстати, для накопителей формата 2280 и 22110 предусмотрены удобные фиксаторы. И еще одна из данной четверки (M.2_4) также поддерживает установку SATA-решений, о чем сообщает соответствующая надпись на плате рядом с разъемом.

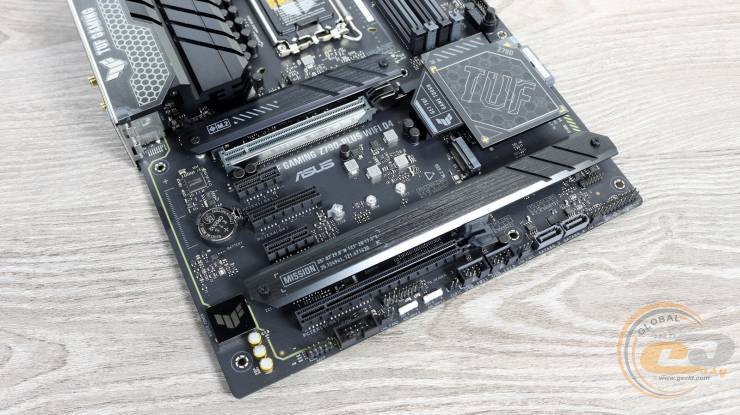

Недалеко находятся слоты для расширения функциональности ASUS TUF GAMING Z790-PLUS WIFI D4.
1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 3.0 x1 (в режиме х1);
3. PCI Express 4.0 x4 (в режиме x4);
4. PCI Express 3.0 x1 (в режиме х1);
5. PCI Express 4.0 x16 (в режиме x4)
Что приятно, верхняя из них имеет усиленную конструкцию для установки тяжелых и габаритных видеокарт. Остальных с головой хватит для подключения дополнительных карт расширения.
К слову, батарейка CMOS расположилась рядом со слотами, поближе к левому краю, а доступ к ней очень и очень легкий.

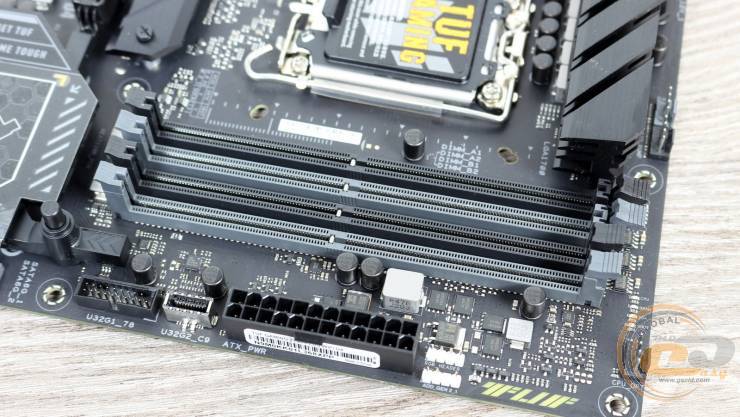

Система ASUS TUF GAMING Z790-PLUS WIFI D4 оснащена парой DIMM-слотов для установки модулей оперативной памяти стандарта DDR4. Как видим, Intel и ее партнеры, ASUS в том числе, не спешат переводить все свои модели на DDR5, ведь чипсет поддерживает оба типа памяти. Да и конечному покупателю такой подход на руку, ведь это позволит сэкономить на стоимости ОЗУ, как при покупке с нуля, так и при переходе с одной из ранних платформ.
Для удобства монтажа защелки есть только, с одной стороны. Поддерживаются модули частотой до 5333 МГц, а максимальный общий объем может составлять 128 ГБ. Двухканальный режим работы можно реализовать, установив планки в первый и третий или второй и четвертый слоты. Также имеется поддержка профилей разгона Intel XMP.
Рядом со слотами видна еще пара разъемов для светодиодной подсветки — всего четыре таких элемента.
Система охлаждения включает сразу ряд элементов: радиатор на чипсете, два радиатора на трех M.2-накопителях и пару отдельных алюминиевых радиаторов на элементах подсистемы питания. Все они надежно крепятся с помощью винтов.
Давайте узнаем, как все это эффективно работает. В ходе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 37°C;
- верхний радиатор охлаждения элементов подсистемы питания – 48°C;
- боковой радиатор охлаждения элементов подсистемы питания – 42°C;
- дроссели сверху – 50°C.
По всей видимости, такого сочетания охладителей вполне достаточно для эффективного отвода тепла от элементов платы. До критических показателей очень далеко, а это может пригодиться при разгоне.

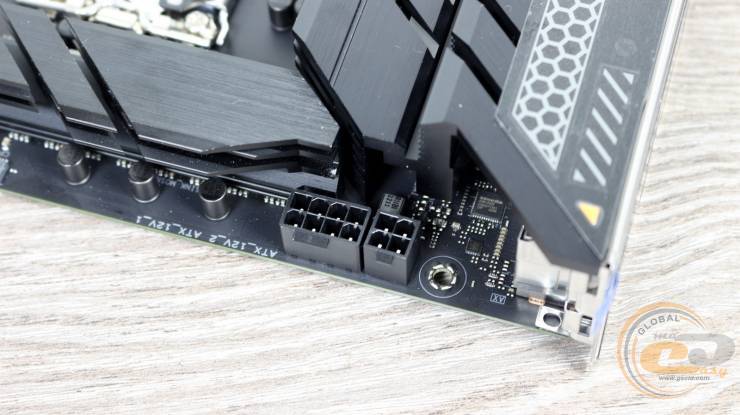

Питание процессора реализовано на базе одного 8-контактного и одного 4-контактного разъема ATX12V.

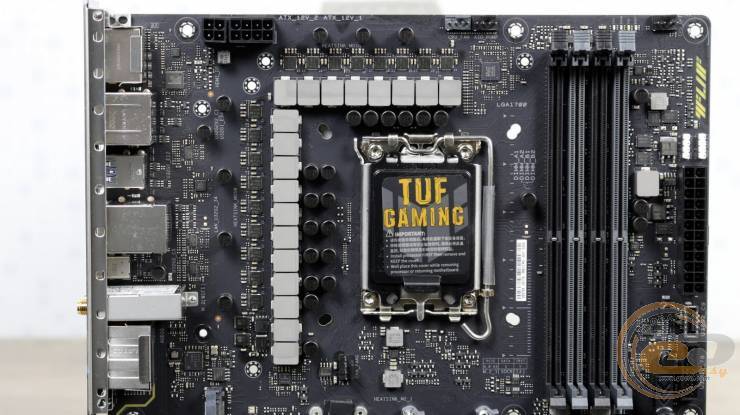

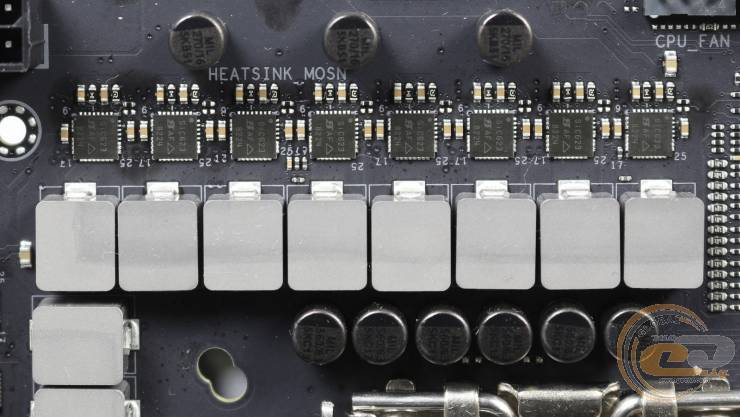

Само питание осуществляется по 16+1-фазной схеме для вычислительных ядер и дополнительных узлов. Напомним, предшественница на основе Intel Z690 располагала 14+1 фазой схемой питания. Впрочем, она была рассчитана на ток данного узла до 80 А, тогда как новинка – до 60 А.
В элементную базу платы, как мы уже привыкли, входят твердотельные конденсаторы, ферритовые дроссели и микросхемы SiC623 (AF8224).

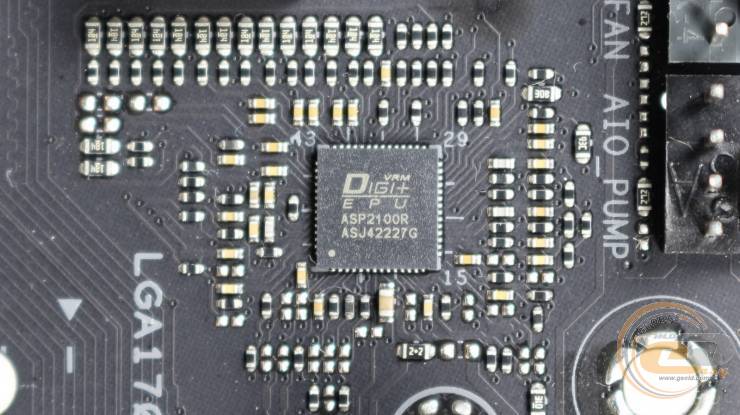

Сам преобразователь основан на ШИМ-контроллере ASP2100, который также был и у предшественницы.

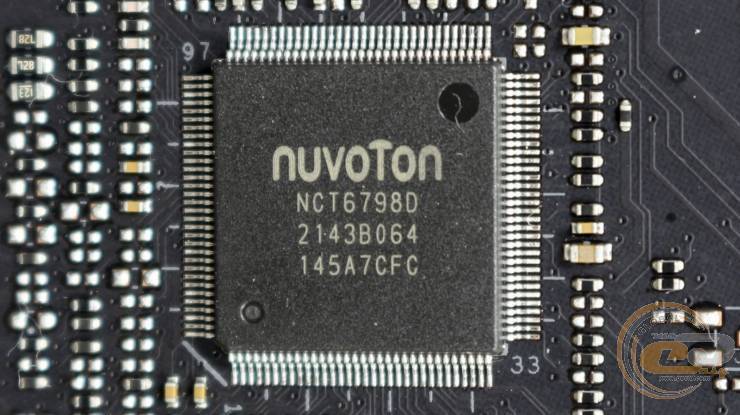

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, дополнительно обеспечивающую мониторинг и работу COM порта.

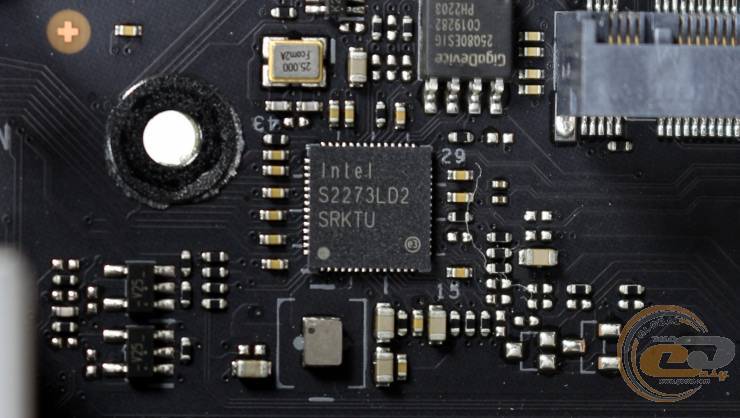

Для поддержки сетевых соединений служит LAN-контроллер Intel I226-V (SRKTU), способный передавать информацию со скоростью до 2,5 Гбит/с. По сравнению с предшественником, Intel I225-V (SLNMH), данный чип является более энергоэффективным – его TDP равен 1,3 Вт вместо 1,95 Вт.

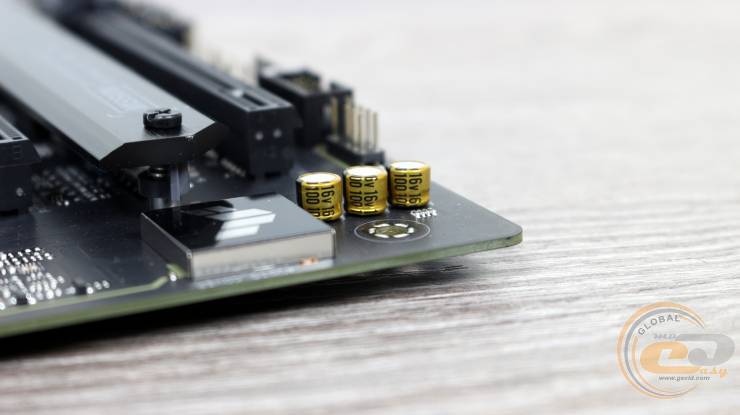

Звуковая подсистема здесь основана на 8-канальном HDA-кодеке Realtek S1220A с качественными аудиоконденсаторами. И, конечно же, данный узел экранирован от остальной платы во избежание каких-либо помех.

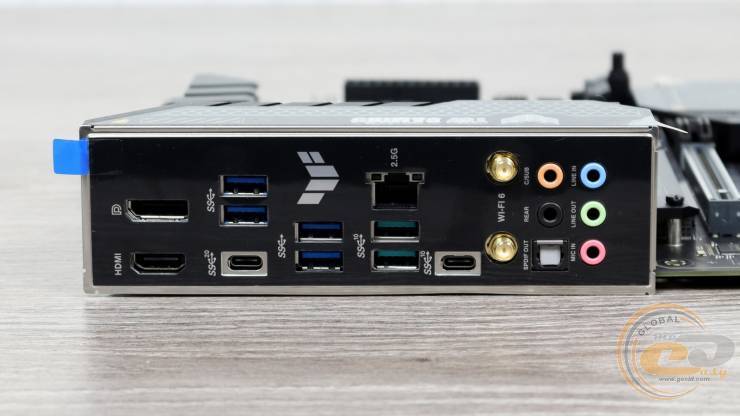

На интерфейсную панель ASUS TUF GAMING Z790-PLUS WIFI D4 выведены следующие порты:
- 1 х HDMI
- 1 x DisplayPort
- 1 х USB 3.2 Gen 2x2 Type-C
- 4х USB 3.2 Gen 1 Type-A
- 2х USB 3.2 Gen 2 Type-A
- 1 х USB 3.2 Gen 2 Type-C
- 1 x RJ45
- 2 х коннектора антенн Wi-Fi
- 1 x Optical S/PDIF out
- 5 x позолоченные аудиопорты
Утешает поддержка беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.2, к тому же антенна предусмотрена в комплекте поставки. Кроме того, есть возможность задействовать интегрированное видеоядро процессора, при наличии такого с помощью цифровых видеопортов HDMI и DisplayPort. Об PS/2 для подключения периферии производители мало-помалу забывают, предлагая набор USB на любой вкус.
А от предшественницы новинку отличает наличие USB 3.2 Gen 2 Type-C, в то время как раньше использовался USB 3.2 Gen 1 Type-C с вдвое меньшей пропускной способностью.
И в завершение об возможностях организации активного охлаждения. Как и у ASUS TUF GAMING Z690-PLUS WIFI D4, в наличии семь 4-контактных разъемов с поддержкой ШИМ-регулировки скорости их вращения. Два из них служат для системы охлаждения CPU, еще один предназначен для подключения помпы, а четыре других – для корпусных вентиляторов.
А вот что нового – это поддержка технологии AI Cooling II, предназначенная для достижения баланса между эффективностью и акустическим комфортом для каждого из установленных вентиляторов.
Тестирование
Для обзора материнской платы ASUS TUF GAMING Z790-PLUS WIFI D4 был использован ранний инженерный образец процессора Intel 13 серии. Поэтому разделы оценки вычислительной производительности и возможностей разгона материнской платы на этот раз мы пропустили. В скором времени мы постараемся исправить этот момент, протестировав другую плату компании ASUS на чипсете Intel Z790.
UEFI BIOS
Тестируемая плата ASUS TUF GAMING Z790-PLUS WIFI D4 использует современный загрузчик на основе графического интерфейса UEFI, производить настройки в котором можно с помощью мышки. Функциональные возможности BIOS позволят не только оптимально конфигурировать систему, но и разгонять. А для мониторинга можно использовать либо правую боковую панель, отображаемую во всех разделах, либо специальную вкладку «Monitor».
Тестирование звукового тракта на основе кодека Realtek S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы: 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ(А) |
-94.1 |
Очень хорошо |
Динамический диапазон, дБ (А) |
94.1 |
Очень хорошо |
Гармонические искривления, % |
0.00096 |
Отлично |
Гармонические искривления + шум, дБ(A) |
-84.8 |
Добре |
Интермодуляционное искривление + шум, % |
0.00829 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-89.5 |
Отлично |
Интермодуляция на 10 кГц, % |
0.00806 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ(А) |
-99.4 |
Отлично |
Динамический диапазон, дБ (А) |
100.8 |
Отлично |
Гармонические искривления, % |
0.00111 |
Отлично |
Гармонические искривления + шум, дБ(A) |
-87.3 |
Очень хорошо |
Интермодуляционное искривление + шум, % |
0.00650 |
Отлично |
Взаимопроникновение каналов, дБ |
-85.4 |
Отлично |
Интермодуляция на 10 кГц, % |
0.00600 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема на основе кодека Realtek S1220A демонстрирует очень высокое качество звука – с такой вряд ли кто-нибудь захочет докупать дискретную аудиокарту. Кстати, полученные показатели также заметно лучше, чем таковые у предшественницы на основе чипсета Intel Z690.
Итоги
Материнская плата ASUS TUF GAMING Z790-PLUS WIFI D4 может похвастаться сочетанием свеженького топового чипсета для платформы Intel Socket LGA1700 и поддержкой памяти типа DDR4. Вместе с отказом от дополнительных кнопок и плат расширения, часто встречающихся у моделей ASUS ROG, это позволит покупателю сэкономить при сборке системы.
С другой стороны, здесь предусмотрено хорошее охлаждение всех узлов, а также очень широкие возможности для установки накопителей и ряда других устройств. В свою очередь, высокая скорость интернет-соединения гарантируется благодаря 2,5-гигабитному LAN и двухдиапазонному Wi-Fi 6 с парой выносных антенн. Кроме того, по сравнению с предшественницей в лице ASUS TUF GAMING Z690-PLUS WIFI D4, новинка получила и более качественный аудиокодек. И, что очень приятно, хотя слотов и разъемов здесь действительно много, каких-либо ограничений одновременного их использования нет.
В итоге, ASUS TUF GAMING Z790-PLUS WIFI D4 подойдет для желающих получить материнскую плату без каких-либо ограничений и с превосходной функциональностью, но одновременно и не переплачивать за компоненты, без которых можно спокойно обойтись.
Достоинства:
- 16+1-фазная подсистема питания процессора и качественная элементная база;
- эффективное охлаждение;
- усиленный слот для видеокарты с возможностью быстрого извлечения устройства;
- 2,5-гигабитный LAN-контроллер;
- поддержка шины PCI Express 5.0;
- установлен модуль беспроводных интерфейсов Wi-Fi 6/Bluetooth 5.2;
- поддержка четырёх слотов M.2 Socket 3;
- четыре колодки для светодиодных лент;
- семь коннекторов для подключения вентиляторов и СВО;
- очень качественная аудиоподсистема;
- отличный набор портов на интерфейсной панели;
- приятный строгий дизайн.
Особенности:
- поддержка DDR4.
Автор: Олесь Пахолок
Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
