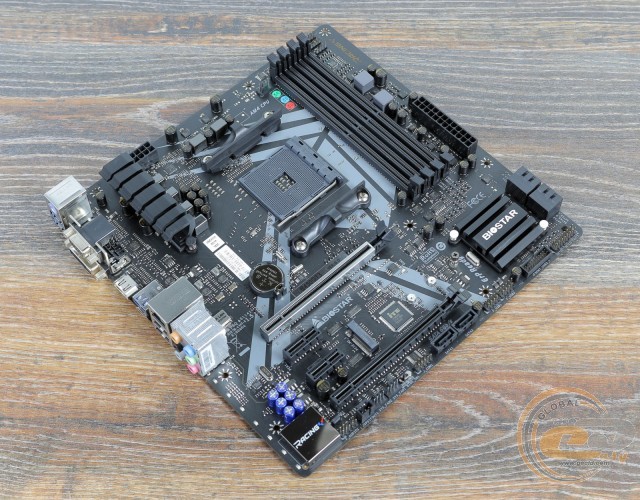

Обзор материнской платы BIOSTAR RACING B450GT3: альтернатива есть всегда
03-06-2019

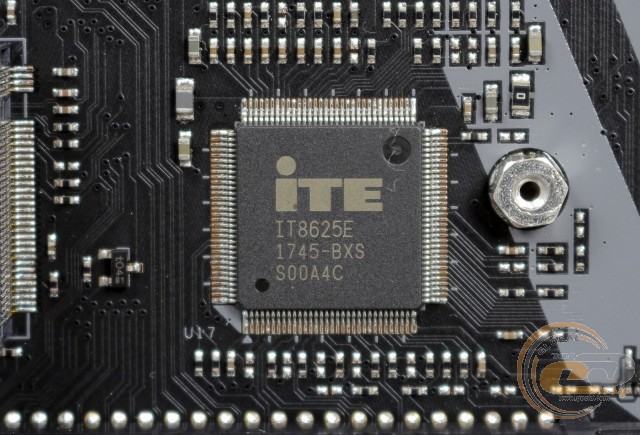

Возможности Multi I/O реализованы с помощью микросхемы ITE IT8625E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

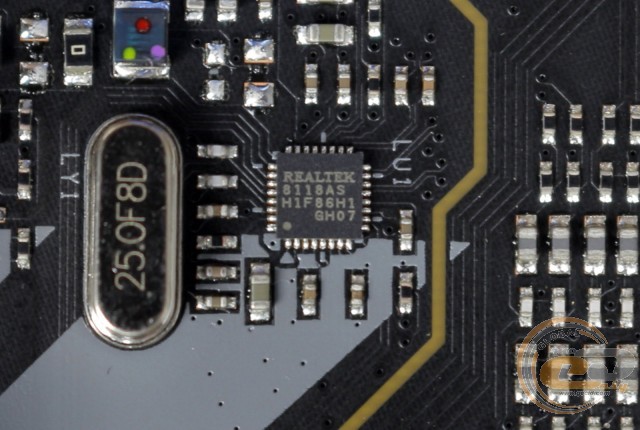

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8118AS (DRAGON LAN). С приоритизацией сетевых ресурсов вам поможет утилита FLY.NET.

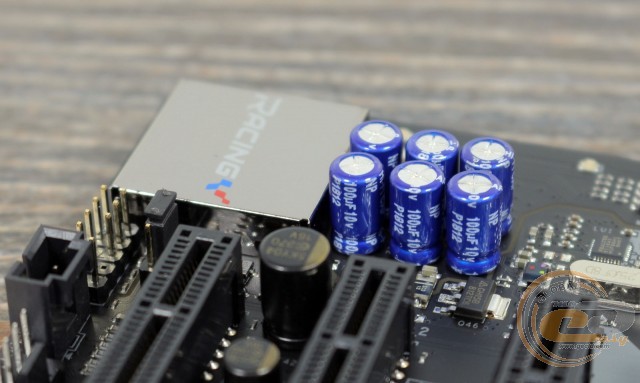

Звуковая подсистема основана на 7.1-канальном HDA-кодеке Realtek ALC1150, который функционирует вместе с высококачественными аудиоконденсаторами. Во избежание помех звуковой кодек экранирован при помощи кожуха.

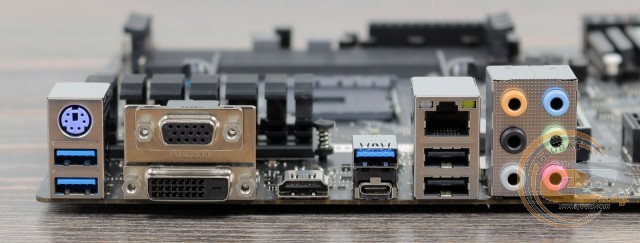

На интерфейсную панель материнской платы BIOSTAR RACING B450GT3 выведены следующие порты:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x RJ45;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 2 Type-С;
- 2 x USB 2.0;
- 2 x USB 3.1 Gen 1;
- 6 x аудиопортов;
- 1 x PS/2.
Подобная компоновка является весьма удачной. Она обладает базовым количеством портов USB, включая пару высокоскоростных USB 3.1 Gen 2, тремя видеовыходами и возможностью удобного подключения многоканальной акустики.
Материнская плата оснащена тремя 4-контактными разъемами для подключения вентиляторов: один служит для системы охлаждения процессора, а еще два предназначены для подключения системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI. Он разбит на ряд разделов, в которых сгруппированы все заложенные возможности. Для оверклокинга следует использовать вкладку O.N.E. А ключевые параметры процессора и оперативной памяти постоянно отображаются в правой стороне. В целом функциональные возможности BIOS позволят оптимально сконфигурировать систему, а также реализовать разгон и мониторинг ключевых узлов.
Возможности разгона

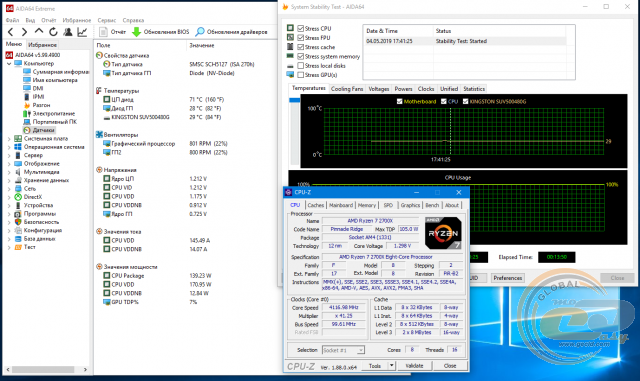

В ручном режиме удалось поднять частоту процессора AMD Ryzen 7 2700X до 4117 МГц при напряжении 1,298 В. Для этого в BIOS мы увеличили множитель до 41,5 и повысили CPU Core Voltage до 1,38 В. В стресс-тесте его температура поднялась до 71°С, без каких-либо негативных последствий для стабильной работы системы.

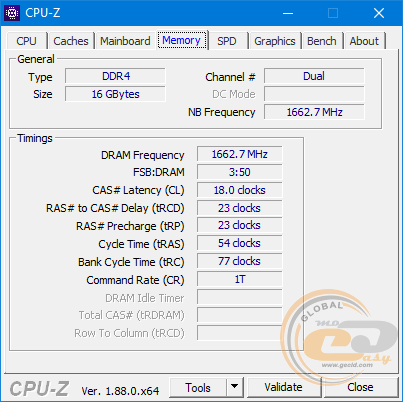

Модули оперативной памяти DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB работали на скорости DDR4-3333 МГц.

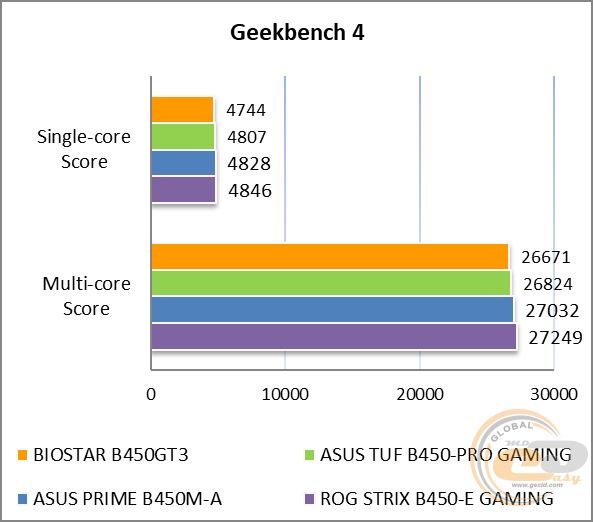

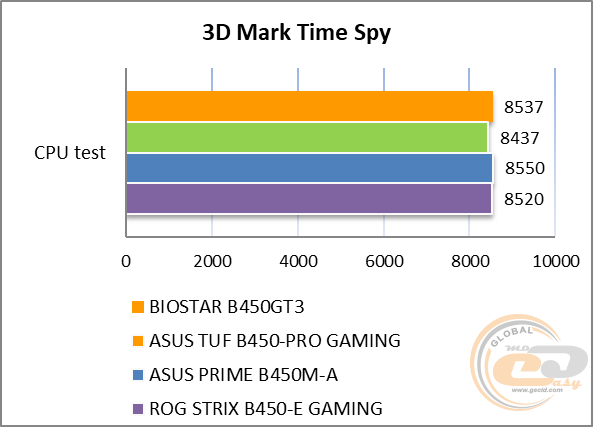

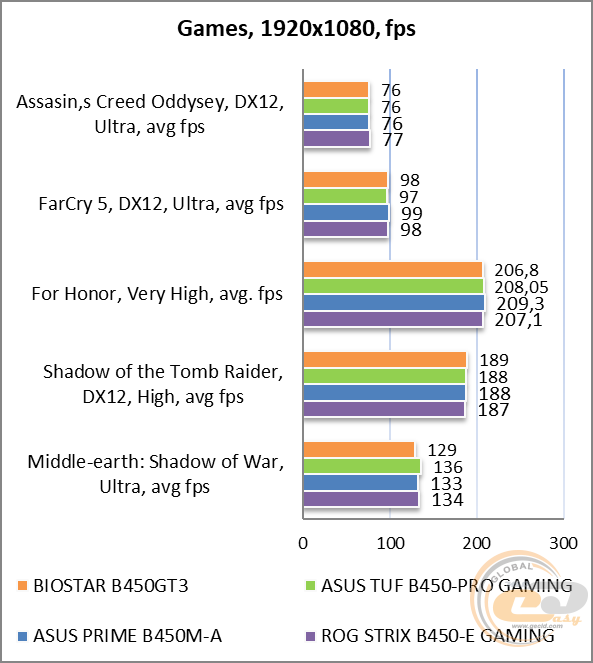

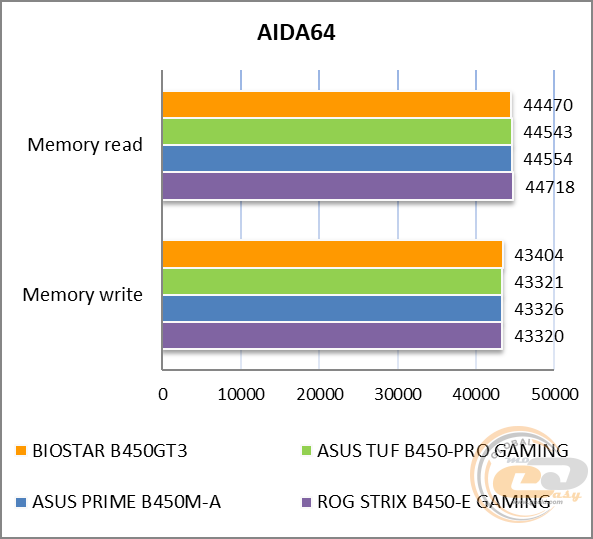

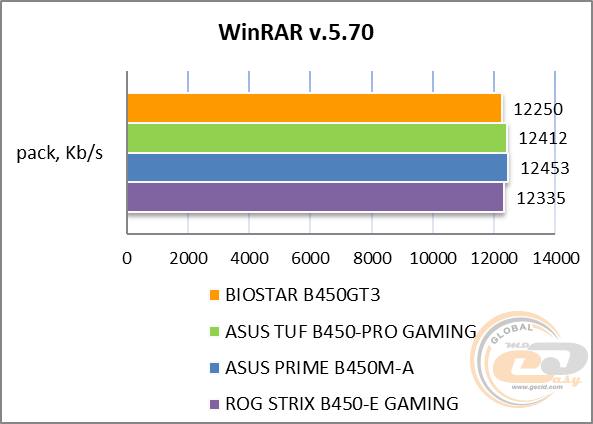

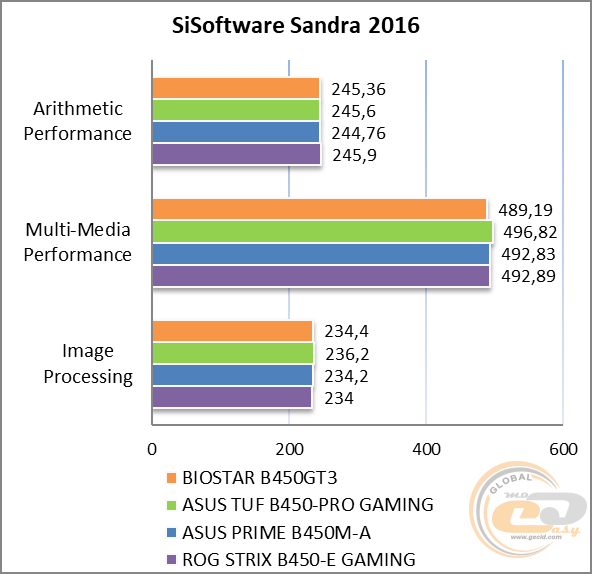

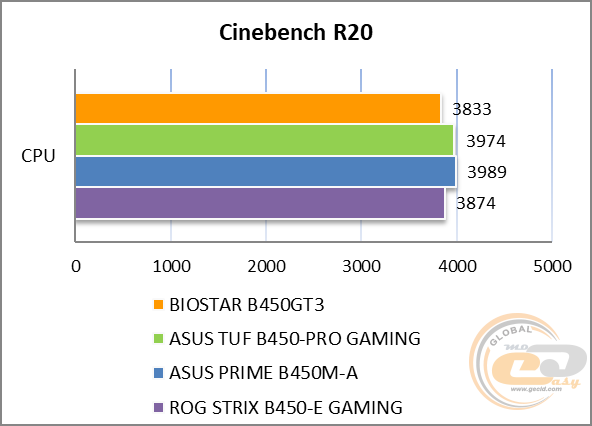

Тестирование
Для проверки возможностей материнской платы BIOSTAR B450GT3 использовалось следующее оборудование:
Процессор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Видеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Накопитель |
Kingston SUV 500/480G |
Блок питания |
Seasonic X-760 Gold (SS-760KM Active PFC) |
Монитор |
Philips Brilliance 240P4QPYNS |
В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC1150
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.24, +0.14 |
Отлично |
Уровень шума, дБ (А) |
-92.9 |
Очень хорошо |
Динамический диапазон, дБ (А) |
93.0 |
Очень хорошо |
Гармонические искажения, % |
0.00590 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-80.6 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-90.5 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00861 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.24, +0.13 |
Отлично |
Уровень шума, дБ (А) |
-97.4 |
Отлично |
Динамический диапазон, дБ (А) |
97.2 |
Отлично |
Гармонические искажения, % |
0.00605 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-81.1 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-89.0 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00665 |
Отлично |
Общая оценка |
|
Очень хорошо |
Возможностей предустановленной звуковой подсистемы на основе когда-то флагманского кодека Realtek ALC1150 будет более чем достаточно для повседневного использования.
Итоги
По цене материнская плата BIOSTAR RACING B450GT3 вплотную приближается к решениям от более именитых производителей, но взамен она предлагает несколько очевидных преимуществ в оснащении.
Для начала выделим наличие двух микросхем с прошивками BIOS, что свойственно куда более дорогим моделям. Также напомним об использовании когда-то флагманского кодека Realtek ALC1150, который хоть и потерял свой статус со временем, но от этого не стал хуже популярного в этом сегменте Realtek ALC887.
Отдельно выделим использование редкого сетевого контроллера Realtek RTL8118AS (DRAGON), являющегося аналогом игрового решения Killer. Напоследок отметим поддержку USB 3.1 Gen 2, отличную конфигурацию интерфейсной панели, LED-подсветку, усиленный слот PCIe 3.0 x16 для массивных видеокарты, пару разъемов для светодиодных лент и достойное охлаждение.
Не обошлось и без особенностей в компоновке и традиционных ограничений по одновременному использованию интерфейсов дисковой подсистемы. В итоге покупка модели от не самого популярного в наших широтах производителя остается исключительно вашим решением, однако BIOSTAR B450GT3 достойна вашего внимания.
Достоинства:
- хорошие возможности по организации дисковой подсистемы;
- отличная компоновка интерфейсной панели;
- использование усиленного разъема PCI Express 3.0 x16 для установки массивной видеокарты;
- хорошая звуковая подсистема;
- игровой сетевой контроллер с возможность приоритизации трафика;
- наличие подсветки и двух разъемов для светодиодных лент.
Особенности:
- ограничения по одновременной работе некоторых интерфейсов;
- вопросы к компоновке.
Автор: Константин Шорохов
Выражаем благодарность компании BIOSTAR за предоставленную для тестирования материнскую плату.
