Обзор материнской платы BIOSTAR Racing Z590GTA Ver. 5.0: нестандартный подход

02-08-2021

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI. Он разбит на ряд разделов, в которых сгруппированы все заложенные возможности. В целом функциональные возможности BIOS позволят оптимально сконфигурировать систему, а также реализовать мониторинг и разгон ключевых узлов.

Возможности разгона

BIOSTAR Z590GTA Ver. 5.0

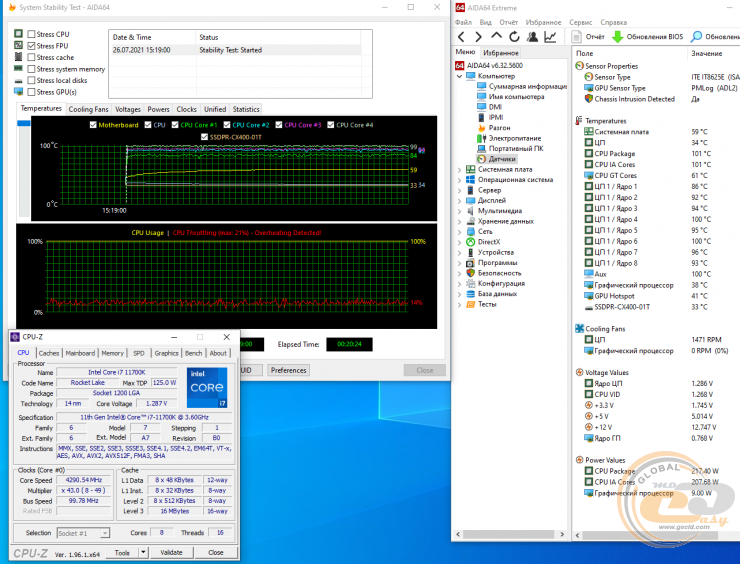

При стандартных настройках BIOS процессор Intel Core i7-11700K сразу же начинает троттлить при запуске стресс-теста AIDA64 FPU. Показатель троттлинга сохраняется на уровне 9-15% на протяжении всех 20 минут тестирования. Энергопотребление при этом меняется. В самом начале стресс-теста оно составляло 326 Вт, а через 2 минуты снизилось до 304 Вт. Частота процессора практически всегда находилась на уровне 4,3 ГГц, периодически поднимаясь до 4,4 ГГц.

BIOSTAR Z590GTA Ver. 5.0

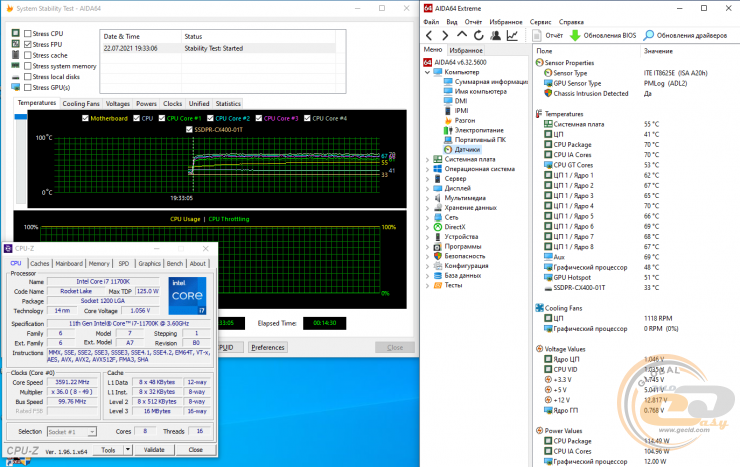

Избавиться от троттлинга в стресс-тесте AIDA64 FPU можно путем отключения технологии Intel SpeedStep. Но в таком случае рабочая частота ЦП снижается до 3,6 ГГц. Вместе с ней уменьшается напряжение и температура процессора до уровня 70°С.

BIOSTAR Z590GTA Ver. 5.0

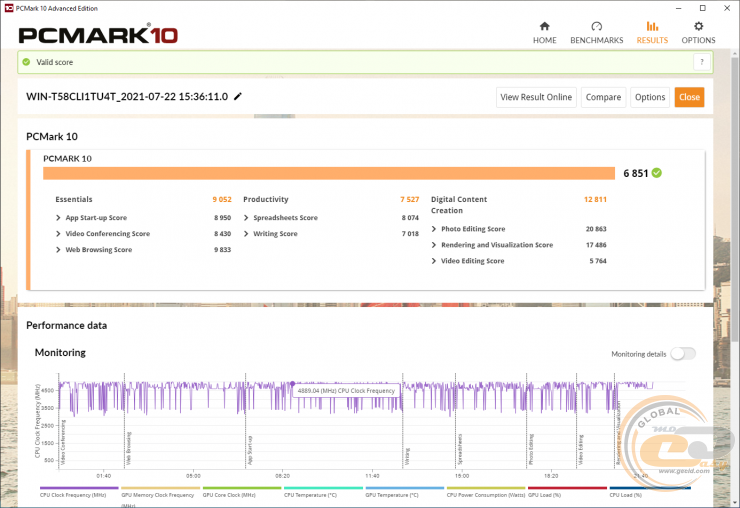

В процессе прохождения теста PCMark 10 частота в пике достигала 4,9 ГГц с периодическими просадками до 4,5 Гц.

BIOSTAR Z590GTA Ver. 5.0

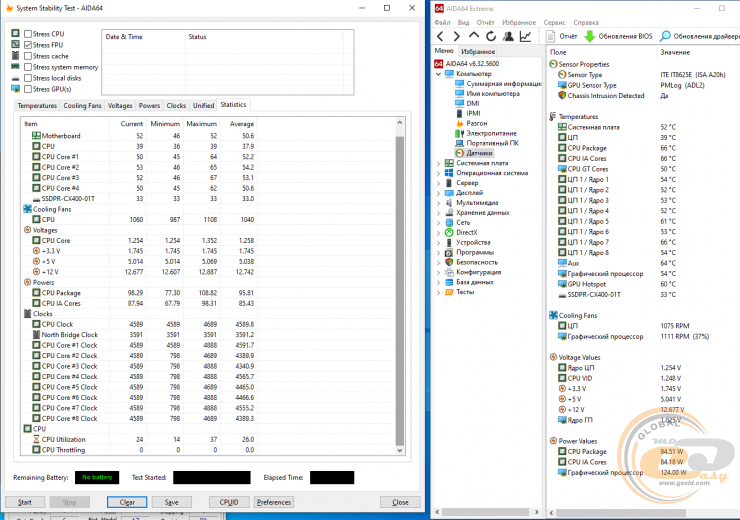

При реальной игровой нагрузке (Far Cry 5 с максимальными настройками графики) в течении 25 минут частота процессора находилась на уровне 4,6 ГГц. Троттлинг отсутствовал, поскольку температура ЦП в среднем достигала лишь 66°C.

BIOSTAR Z590GTA Ver. 5.0

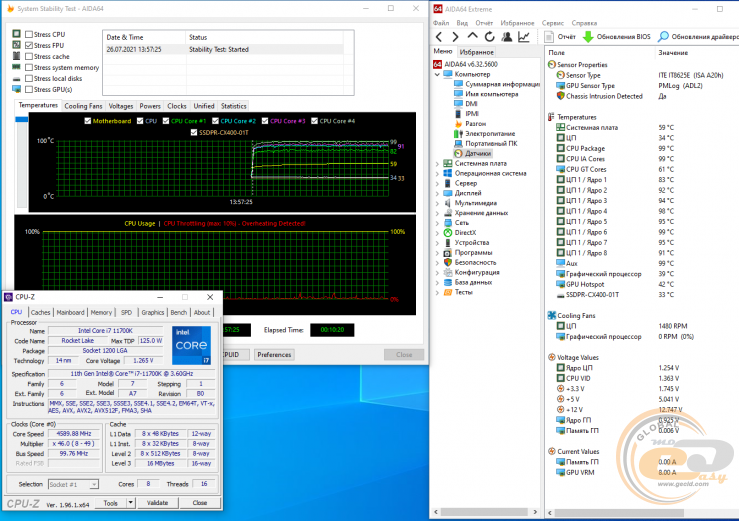

При ручном разгоне удалось стабилизировать процессор на частоте 4600 МГц при напряжении 1,26 В. Напряжение подобрали таким образом, чтобы троттлинга практически не было. Параметр CPU Load-Line Calibration установили на 7 уровне для лучшей стабильности. Энергопотребление всей системы  в этом случае составило 290 Вт.

BIOSTAR Z590GTA Ver. 5.0

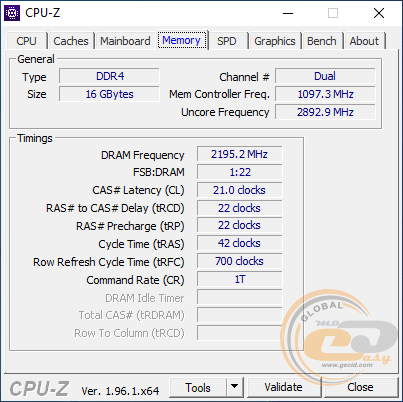

Память без проблем удалось ускорить до частоты 4400 МГц.

Тестирование

Для проверки возможностей материнской платы BIOSTAR Racing Z590GTA использовалось следующее оборудование:

Процессор

Intel Core i7-11700K (Socket LGA1200, 8/16 x 3,6 – 5,0 ГГц, 125 Вт)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01

Видеокарта

PowerColor Red Dragon Radeon RX 6800 XT 16GB GDDR6 (AXRX 6800XT 16GBD6-3DHR/OC)

Накопитель

SSD Apacer Panther 480GB

Блок питания

be quiet! Pure Power 11 L11-CM-700W

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

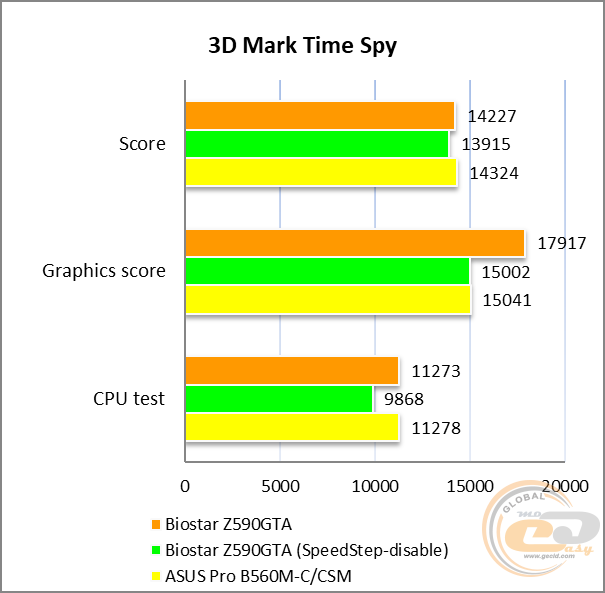

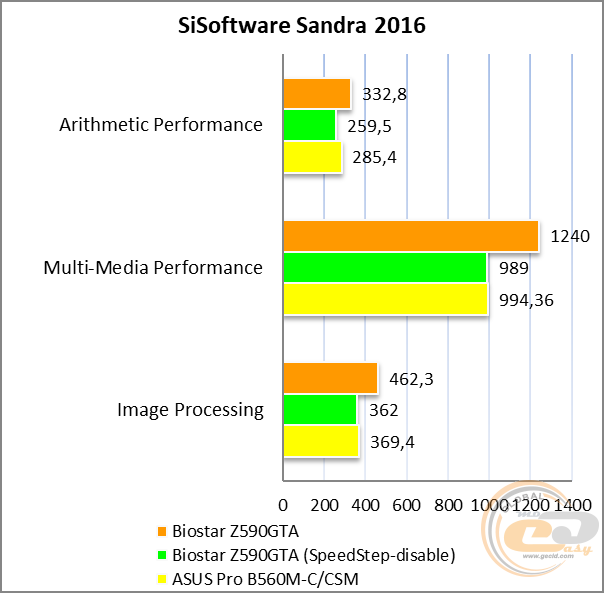

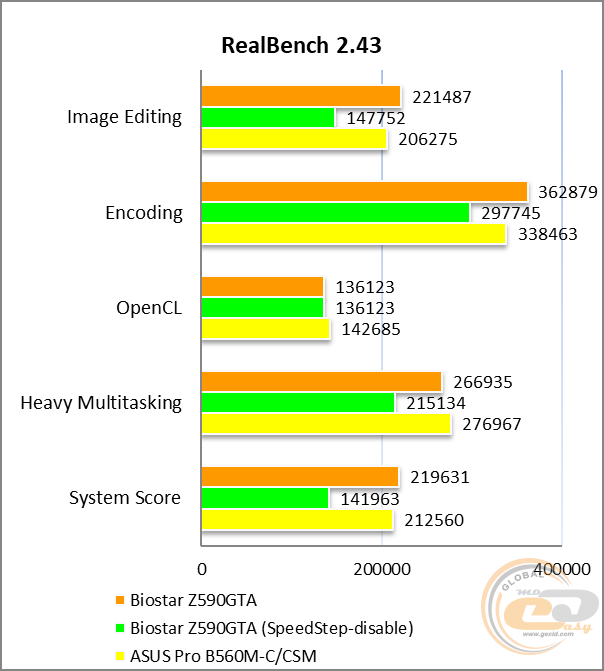

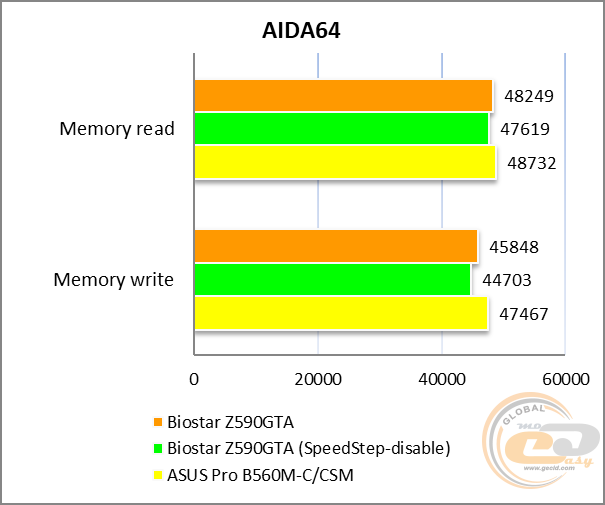

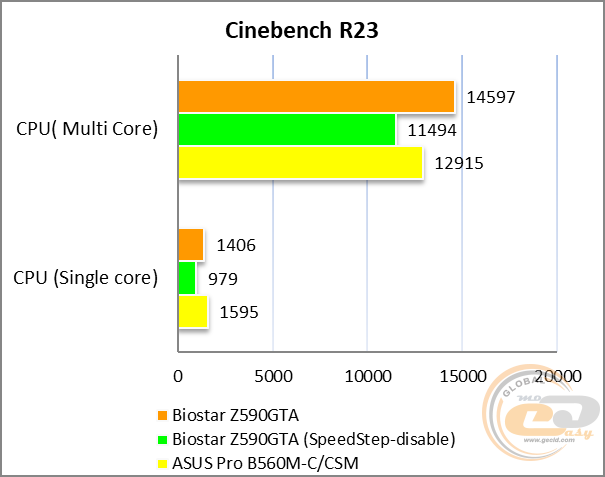

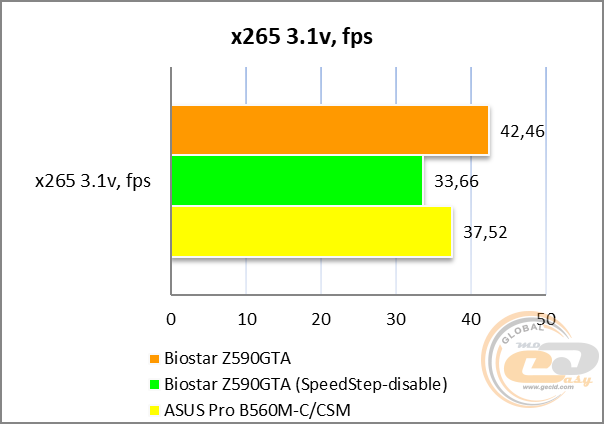

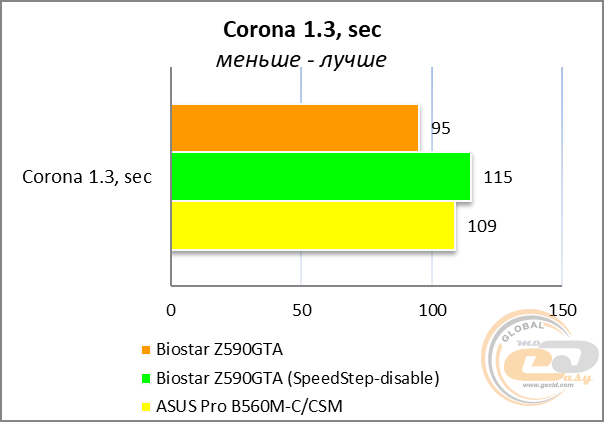

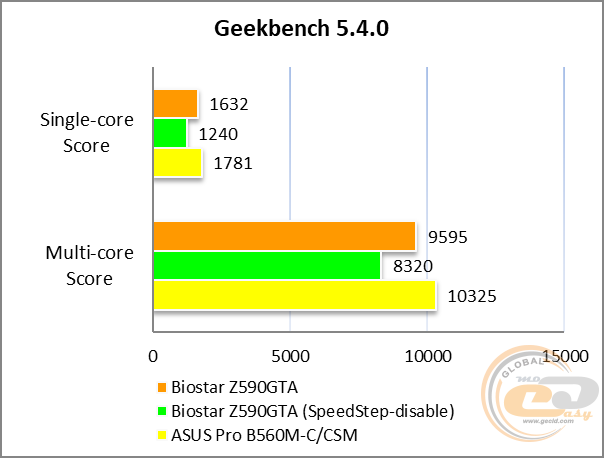

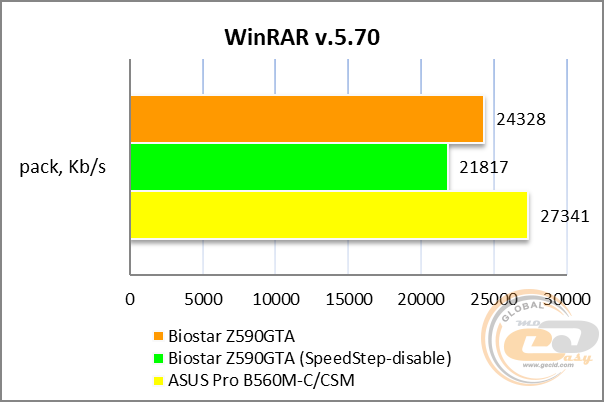

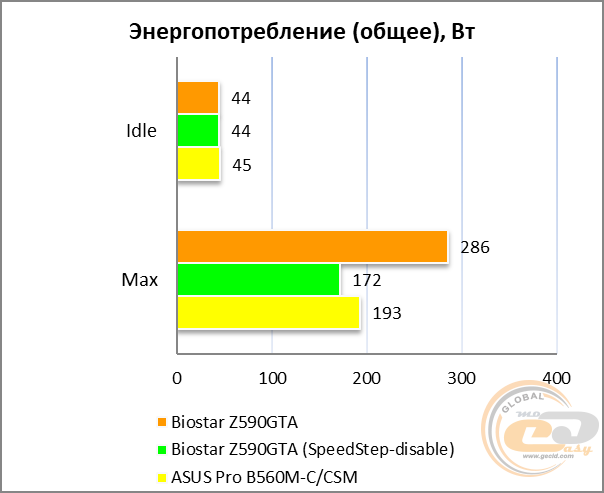

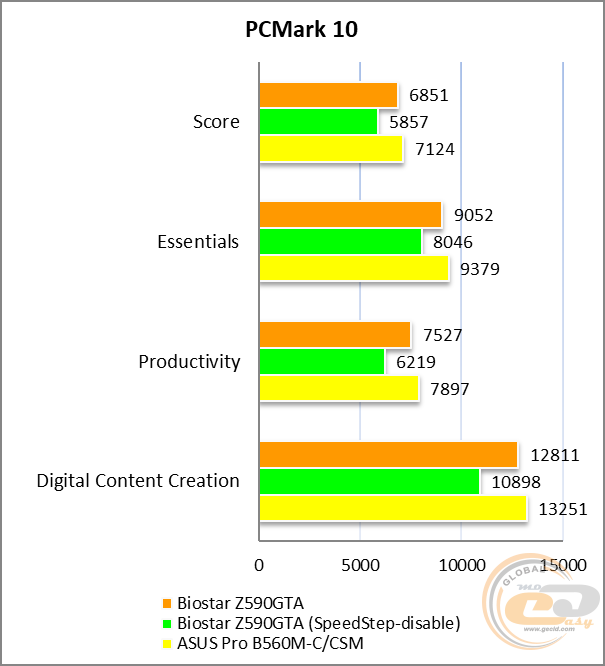

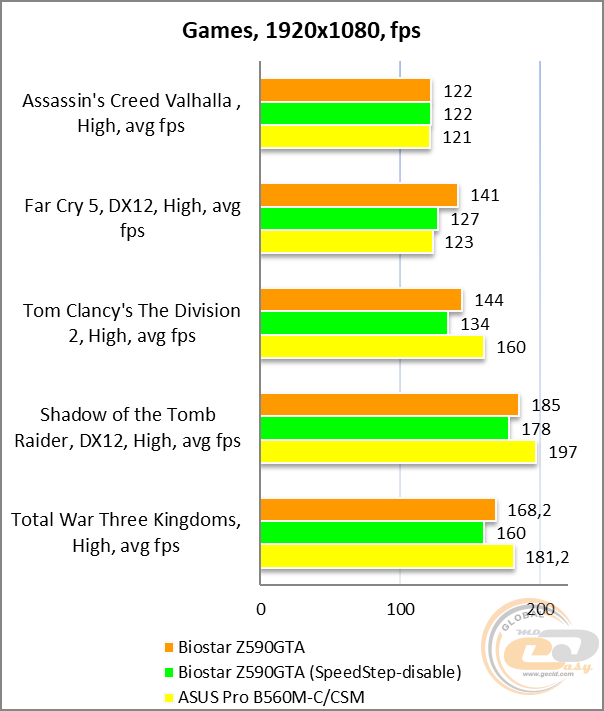

Несмотря на троттлинг процессора при стресс-нагрузках в тестах и играх мы получили вполне ожидаемые показатели для процессора Intel Core i7-11700K.

А вот отключение технологии Intel SpeedStep и ограничение частоты процессора на уровне 3,6 ГГц заметно сказывается на производительности. В бенчмарках она упала в среднем на 18%, а в играх – на 5% по сравнению с настройками по умолчанию.

Тестирование звукового тракта на основе кодека Realtek ALC1200

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

-0.05, -0.10

Отлично

Уровень шума, дБ (А)

-94.1

Очень хорошо

Динамический диапазон, дБ (А)

94.2

Очень хорошо

Гармонические искажения, %

0.00184

Отлично

Гармонические искажения + шум, дБ(A)

-85.4

Хорошо

Интермодуляционные искажения + шум, %

0.00886

Очень хорошо

Взаимопроникновение каналов, дБ

-91.4

Отлично

Интермодуляции на 10 кГц, %

0.00713

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

-0.05, -0.10

Отлично

Уровень шума, дБ (А)

-101.5

Отлично

Динамический диапазон, дБ (А)

101.1

Отлично

Гармонические искажения, %

0.00182

Отлично

Гармонические искажения + шум, дБ(A)

-88.2

Хорошо

Интермодуляционные искажения + шум, %

0.00775

Отлично

Взаимопроникновение каналов, дБ

-88.8

Отлично

Интермодуляции на 10 кГц, %

0.00463

Отлично

Общая оценка



Очень хорошо

Звуковая подсистема на основе кодека Realtek ALC1220 с рядом интересных особенностей демонстрирует достойное качество звука, которого будет достаточно большинству пользователей.

Итоги

BIOSTAR Z590GTA Ver. 5.0

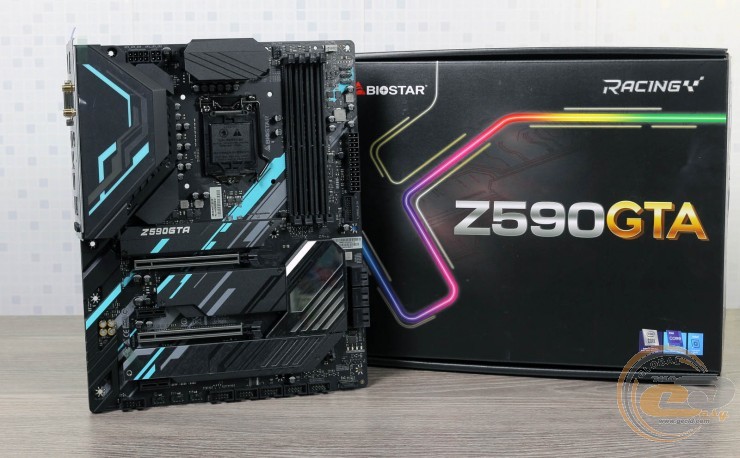

Материнская плата BIOSTAR Racing Z590GTA Ver. 5.0 выглядит интересным решением для сборки современной игровой системы с хорошим оснащением. Ее можно найти в продаже ориентировочно за $280 – не самый низкий показатель, но и не самый большой.

Производитель оснастил ее актуальными технологиями и сделал небольшой задел для будущего апгрейда. Например, со временем вы сможете добавить модуль беспроводных интерфейсов, ведь на плате уже предусмотрен необходимый слот и разъемы под антенны.

В целом приятно выделить наличие трех видеовыходов для использования встроенного видеоядра, возможность подключения периферии с PS/2 и вывода портов COM и Thunderbolt при помощи соответствующих колодок. Порадовало и большое количество портов USB.

Также к преимуществам отнесем усиленную 14-фазную подсистему питания с микросхемами Dr.MOS, поддержку быстрой оперативной памяти, наличие трех слотов M.2 с собственными радиаторами, усиленные разъемы PCIe x16, 2,5-гигабитный LAN-контроллер, приятный дизайн, LED-подсветку, колодки для светодиодных лент и ряд других улучшений.

Из особенностей выделим ограничение по работе некоторых интерфейсов дисковой подсистемы и наличие двух небольших вентиляторов на верхнем радиаторе зоны VRM. К сожалению, BIOS оптимизирован не в полной мере из-за чего мы наблюдали троттлинг процессора при стресс-нагрузках, но на показателях производительности этот факт негативно не сказывается.

Достоинства:

  • 14-фазная подсистема питания с микросхемами Dr.MOS;
  • подсветка и колодки для светодиодных лент;
  • приятный дизайн;
  • подготовка под модуль беспроводных интерфейсов;
  • поддержка порта USB 3.2 Gen 2x2 Type-C;
  • современный LAN-контроллер с поддержкой пропускной способности 2500 Мбит/с;
  • хорошая компоновка интерфейсной панели;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов;

Недостатки:

  • троттлинг процессора при работе на стандартных настройках BIOS.


Автор: Константин Шорохов

Выражаем благодарность компании Biostar за предоставленную для тестирования материнскую плату.

Выражаем благодарность интернет-магазину CompX за предоставленный для тестирования процессор Intel Core i7-11700K.
