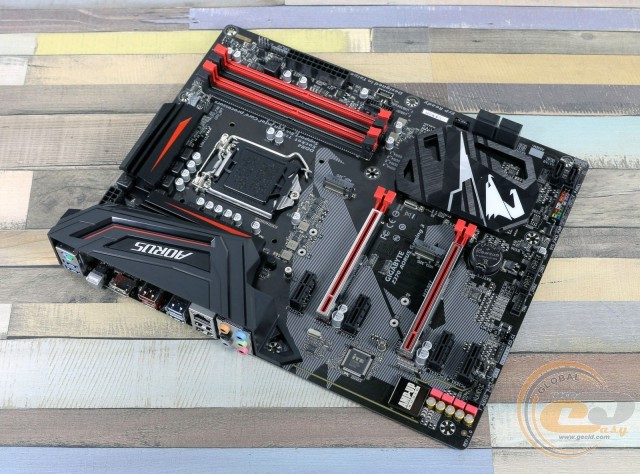

Обзор и тестирование материнской платы GIGABYTE Z370 AORUS Gaming 3: акцент на звук и сеть
22-12-2017

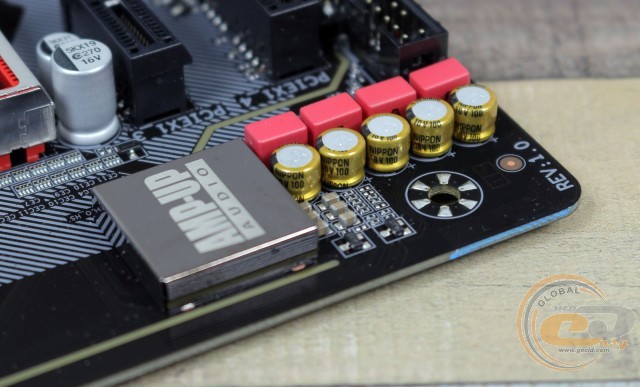

Звуковая подсистема рассматриваемой материнской платы основана на флагманском 8-канальном HDA-кодеке Realtek ALC1220 со встроенным усилителем для поддержки наушников с высоким импедансом. Она включает в себя специальные аудиоконденсаторы серий WIMA FKP2 и Nippon Chemi-Con Fine Gold для улучшения качества звучания.

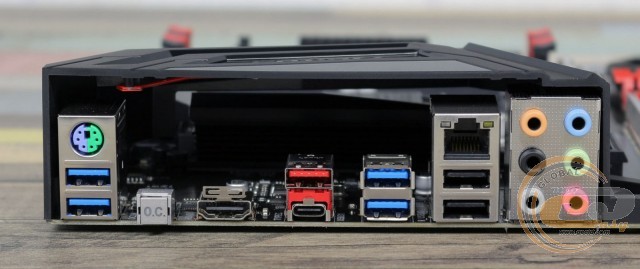

Интерфейсная панель модели GIGABYTE Z370 AORUS Gaming 3 включает в себя следующие компоненты:
- 1 x LAN (RJ45);
- 1 x HDMI;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 2 Type-C;
- 4 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 1 x кнопку «O.C.»;
- 6 x аудиопортов.
Подобную компоновку интерфейсной панели можно назвать очень хорошей, поскольку она предоставляет в распоряжение пользователя кнопку автоматического разгона, большое количество портов USB (включая два высокоскоростных USB 3.1 Gen 2), а также обеспечивает удобное подключение многоканальной акустики.

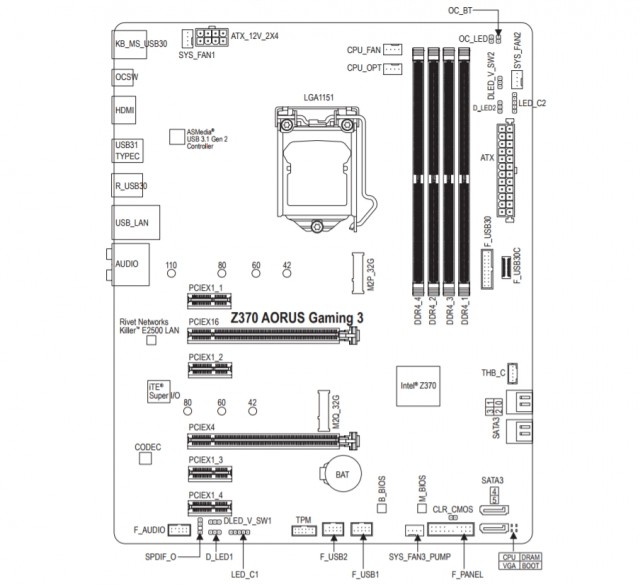

Возможности организации охлаждения внутри системного корпуса у GIGABYTE Z370 AORUS Gaming 3 достаточно хорошие. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, один используется для водоблока СВО (можно подключать и корпусный вентилятор) и еще два доступны для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.
Возможности разгона

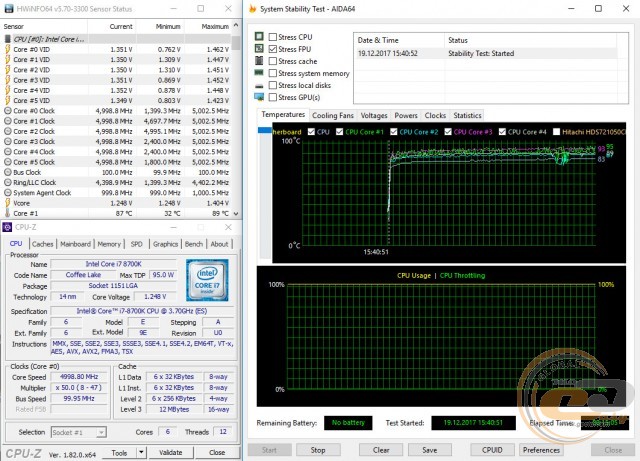

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-8700K составила 5000 МГц при следующих настройках в BIOS: множитель – «х50», напряжение Vcore − 1,410 В. При нагрузке в AIDA64 напряжение составило 1,248 В, а температура отдельных ядер поднимались до 95°С, но система работала стабильно и троттлинг не наблюдался.

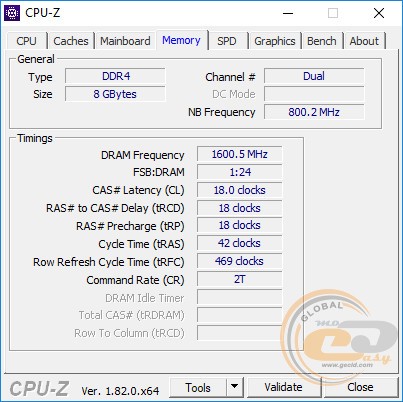

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3200 МГц.
Тестирование
Для проверки возможностей материнской платы GIGABYTE Z370 AORUS Gaming 3 использовалось следующее оборудование:
Процессор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

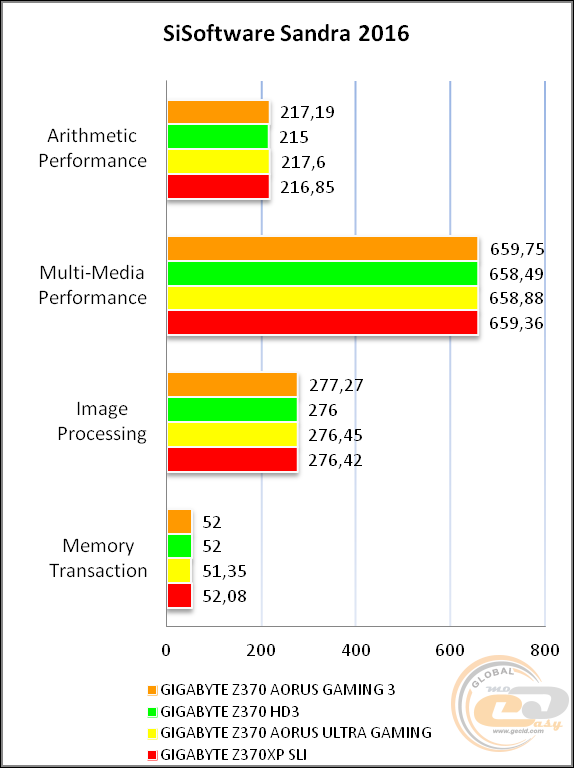

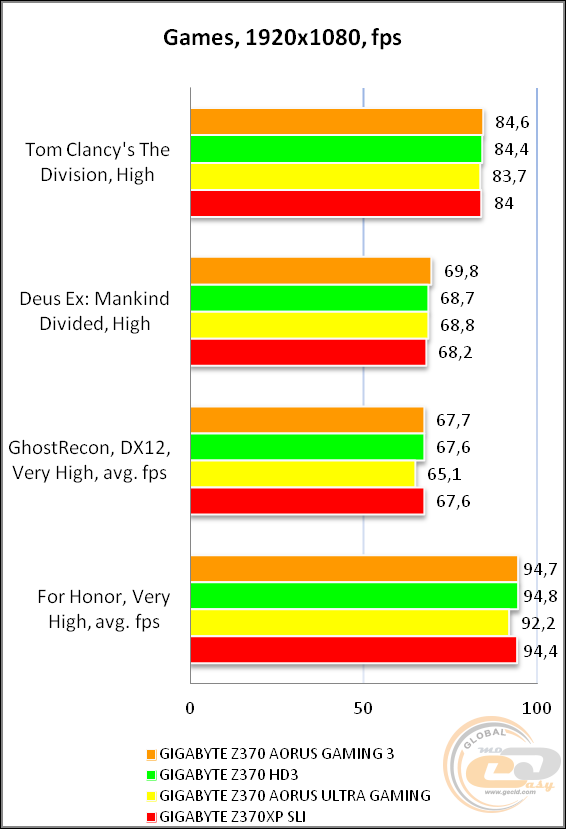

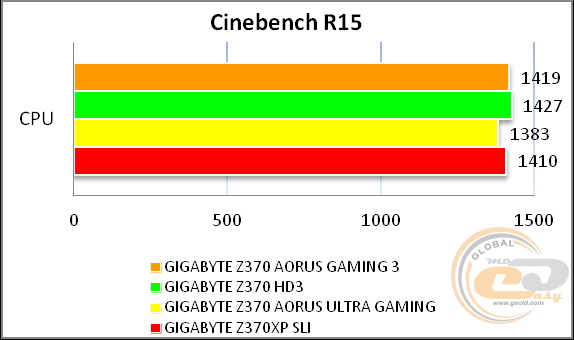

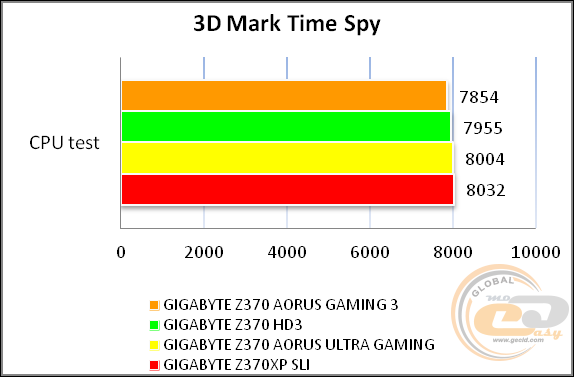

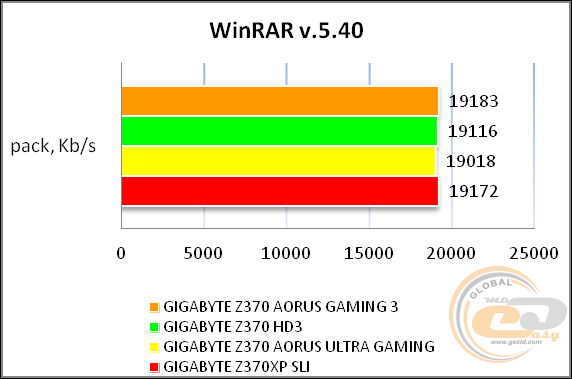

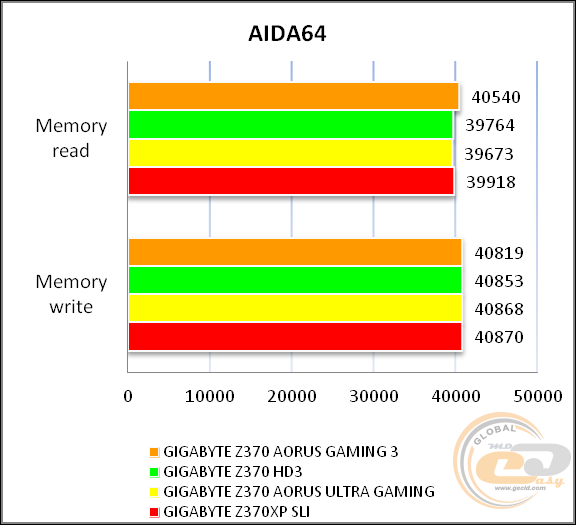

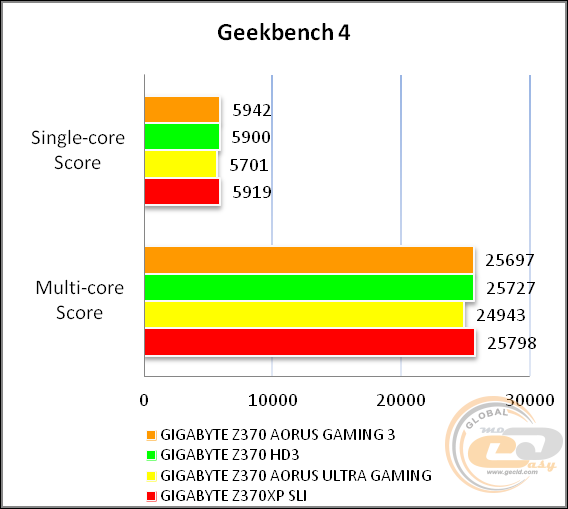

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC1220
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-91.5 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.4 |
Очень хорошо |
Гармонические искажения, % |
0.0012 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-81.8 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-85.2 |
Отлично |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Отлично |
Уровень шума, дБ (А) |
-106.8 |
Отлично |
Динамический диапазон, дБ (А) |
109.5 |
Отлично |
Гармонические искажения, % |
0.0013 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-85.2 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0085 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-89.2 |
Отлично |
Интермодуляции на 10 кГц, % |
0.020 |
Хорошо |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема показала себя исключительно с положительной стороны. Ее возможностей будет с головой достаточно для повседневного использования, а при желании можно установить дополнительную звуковую карту.
Выводы
Материнскую плату GIGABYTE Z370 AORUS Gaming 3 можно охарактеризовать как очень удачное игровое решение в своем ценовом сегменте. При средней стоимости порядка $210, она является одной из самых доступных моделей из игровой линейки компании GIGABYTE на флагманском чипсете Intel Z370.
Ее оснащение сделало бы честь даже более дорогим решениям, ведь далеко не у всех моделей в этом сегменте есть сетевой контроллер Killer E2500, флагманская звуковая подсистема на базе кодека Realtek ALC1220, поддержка внешних портов USB 3.1 Gen 2 и внутреннего интерфейса USB 3.1 Gen 1 Type-C.
Конечно, ради снижения стоимости производителю пришлось пойти на ряд упрощений, к примеру, вы лишитесь возможности установки пары видеокарт по схеме x8+x8 и получите более простую реализацию LED-подсветки. Однако, на наш взгляд, это вполне приемлемый подход ради отличного соотношения цены и возможностей, которым и обладает GIGABYTE Z370 AORUS Gaming 3.
Достоинства:
- наличие интерфейсов USB 3.1 Gen 2;
- наличие внутреннего интерфейса USB 3.1 Gen 1 Type-C для реализации портов на фронтальной панели корпуса;
- сетевой контроллер Killer E2500 с возможностью распределения сетевых ресурсов;
- флагманская звуковая подсистема на базе кодека Realtek ALC1220;
- хороший набор портов на интерфейсной панели;
- достойная реализация дисковой подсистемы;
- использование усиленной конструкции слотов PCIe 3.0 x16;
- поддержка ряда полезных фирменных технологий и утилит;
- защита внутренних компонентов;
- приятный дизайн и LED-подсветка RGB FUSION.
Особенности:
- ограничения по работе интерфейсов дисковой подсистемы;
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
