Обзор материнской платы GIGABYTE B660 GAMING X DDR4: экономим на памяти DDR5 и разгоне ЦП
15-02-2022
Если вы внимательно следите за новинками в индустрии, то прекрасно знаете, что вместе с релизом 12-го поколения десктопных процессоров Intel Core (Alder Lake-S) компания Intel представила только флагманский чипсет Intel Z690. С ключевыми его особенностями вы можете ознакомиться в обзоре платы GIGABYTE Z690 AORUS PRO.
В результате первые материнские платы под Socket LGA1700 оказались довольно дорогими, особенно версии с новой памятью DDR5. Поэтому большинство ожидало анонса младших чипсетов. Это произошло уже в начале текущего года. Сводная таблица их спецификации выглядит следующим образом:
Модель |
Intel H670 |
Intel B660 |
Intel H610 |
|
Разгон процессора / памяти |
Да / Да |
Нет / Да |
Нет / Да |
Нет / Нет |
Модули памяти на канал |
2 |
2 |
2 |
1 |
DMI 4.0 |
8 |
8 |
4 |
4 |
PCIe 4.0 |
12 |
12 |
6 |
– |
PCIe 3.0 |
16 |
12 |
8 |
12 |
SATA 6 Гбит/с |
8 |
8 |
4 |
4 |
USB 3.2 Gen 2x2 (20 Гбит/с) |
4 |
2 |
2 |
– |
USB 3.2 Gen 2 (10 Гбит/с) |
10 |
4 |
4 |
2 |
USB 3.2 Gen 1 (5 Гбит/с) |
10 |
8 |
6 |
4 |
Общее количество портов USB, включая USB 2.0 |
14 |
14 |
12 |
10 |
RAID |
0, 15, 10 (PCIe / SATA) |
0, 15, 10 (PCIe / SATA) |
0, 15, 10 (SATA) |
N/A |
По сравнению с флагманским чипсетом, Intel B660 лишился возможности разгона процессора и получил лишь четыре линии DMI 4.0 вместо восьми.

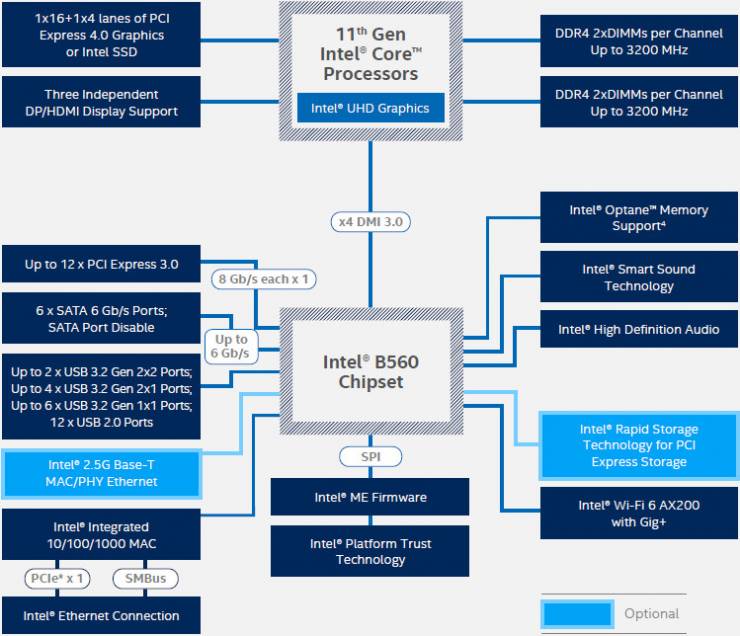

А по сравнению с предшественником Intel B560 чипсетных линий PCIe стало в общем больше: 6 PCIe 4.0 и 8 PCIe 3.0 против 12 PCIe 3.0. А вот количество портов SATA компания Intel уменьшила, недвусмысленно намекая на постепенный переход на M.2. Количество портов USB осталось прежним.
На этом краткий теоретический экскурс заканчиваем и переходим к практической части – к знакомству с Intel B660 на примере материнской платы GIGABYTE B660 GAMING X DDR4.
Спецификация
Модель |
GIGABYTE B660 GAMING X DDR4 (rev. 1.0) |
Чипсет |
Intel B660 |
Процессорный разъем |
Socket LGA1700 |
Поддерживаемые процессоры |
12-е поколение Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1700 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4400 МГц |
Слоты расширения |
1 x PCI Express 4.0 x16 2 x PCI Express 3.0 x16 (x1) |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2260 – 22110; PCIe 4.0 x4) (M2A_CPU) 1 x M.2 Socket 3 (M.2 2260 – 22110; PCIe 4.0 x4) (M2P_SB) 1 x M.2 Socket 3 (M.2 2260 – 22110; PCIe 3.0 x4) (M2M_SB) 4 x SATA 6 Гбит/с RAID 0 / 1 / 5 / 10 |
LAN |
1 x Realtek RTL8125BG (10/100/1000/2500 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC897 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный) 3 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x USB 3.2 Gen 2 Type-A 2 x USB 3.2 Gen 1 5 x USB 2.0 1 x HDMI 2.0 1 x DisplayPort 1 x RJ-45 6 x аудиопортов |
Внутренние порты I/O |
1 x USB 3.2 Gen 2 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
1 x 256 Mбит Flash ROM AMI UEFI BIOS |
Форм-фактор |
ATX (305 x 244 мм) |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки |
Упаковка и комплектация
Материнская плата GIGABYTE B660 GAMING X DDR4 поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества.

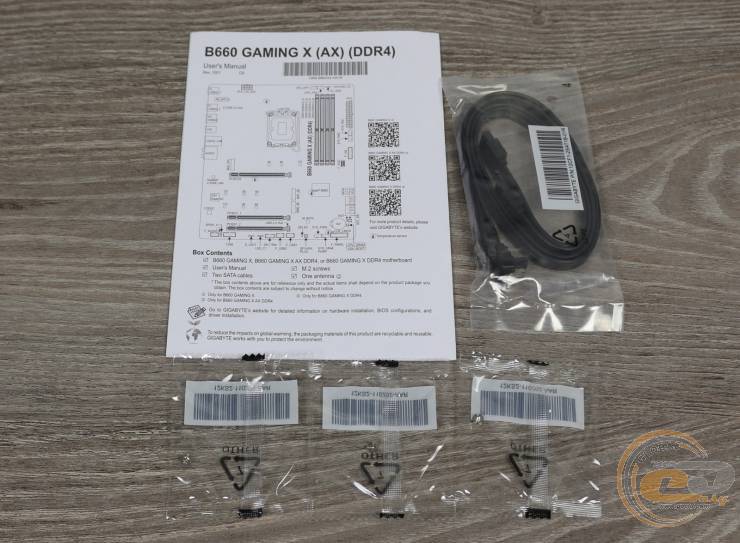

В коробке с рассматриваемой моделью поставляется набор бумажной документации, два шлейфа SATA и винты крепления накопителей M.2.
Дизайн и особенности платы

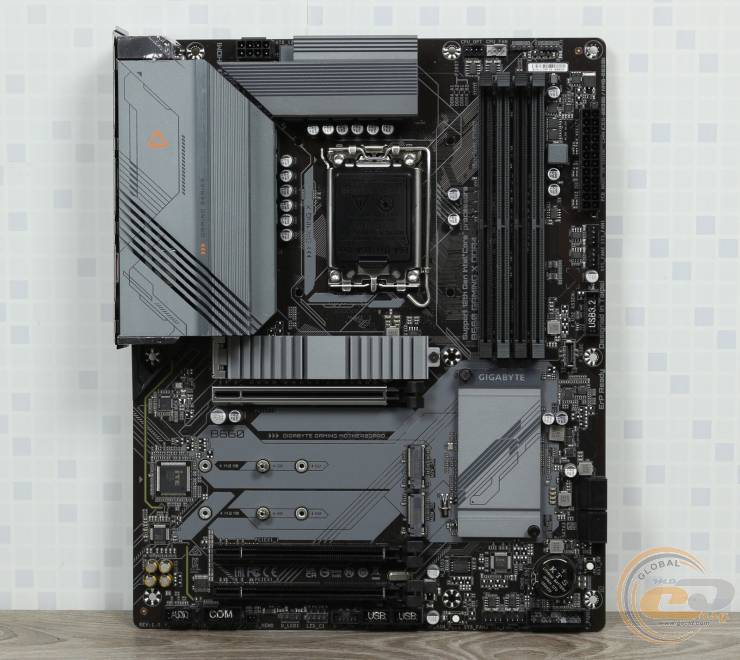

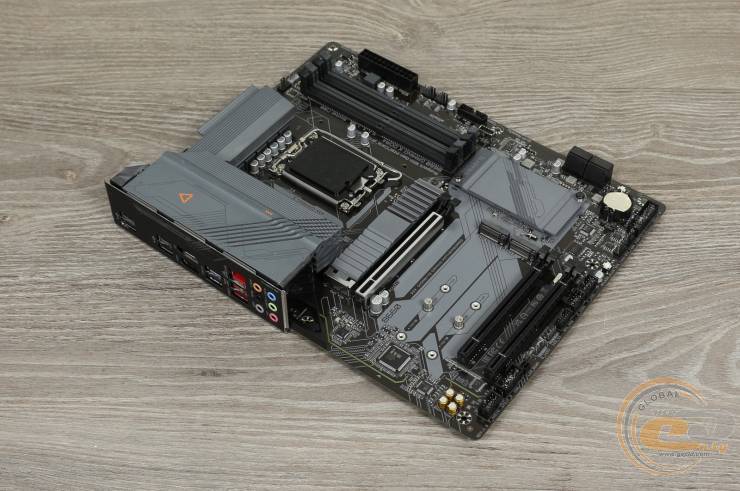

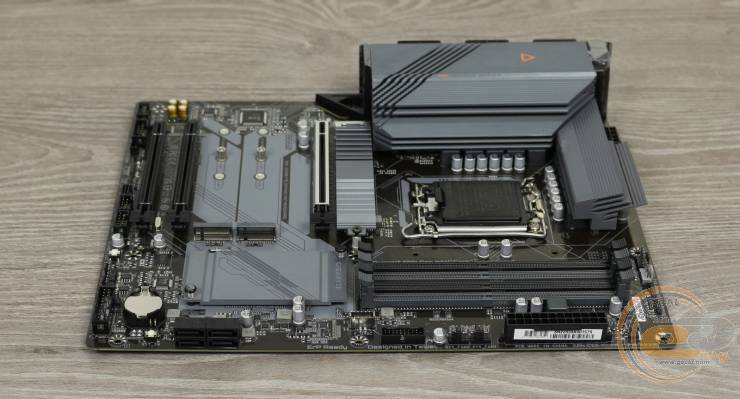

GIGABYTE B660 GAMING X DDR4 выполнена на печатной плате формата ATX черного цвета с серым принтом. Ее оформление наверняка понравится желающим собрать строгую систему без ярких элементов в дизайне.

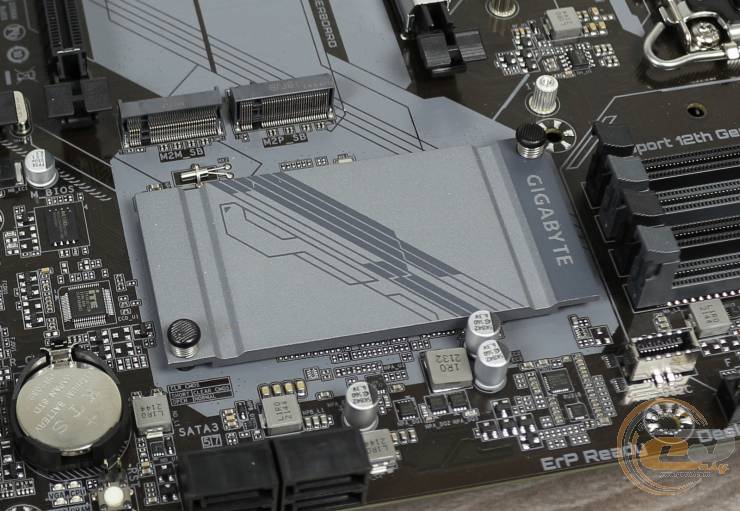

Из интересных моментов отметим усиленный слот для видеокарты, кожух над интерфейсной панелью вместе с предустановленной заглушкой и наличие радиатора охлаждения для одного накопителя M.2.
К компоновке набортных элементов никаких претензий не возникло. Расположение всех портов и разъемов весьма грамотное, и не затруднит процесс сборки системы. Также в наличии все необходимые крепежные отверстия.

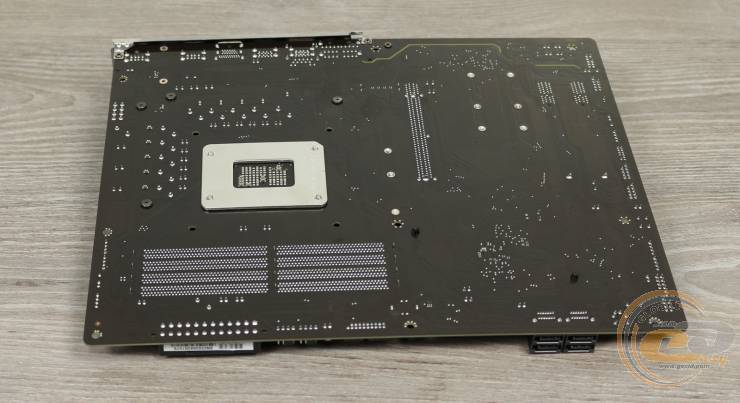

Взглянув на обратную сторону платы, отмечаем практически полное отсутствие каких-либо значимых либо интересных элементов, за исключением стандартной опорной пластины процессорного разъема.

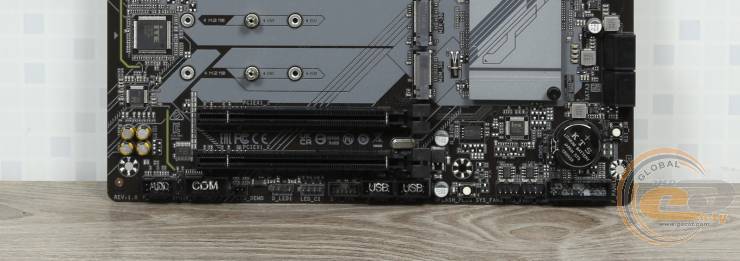

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, порты COM и TPM, кнопки обновления BIOS и перезагрузки, а также колодка подключения фронтальной панели. Дополнительно выделим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка девяти портов USB 2.0: четырех внутренних и пяти на интерфейсной панели.

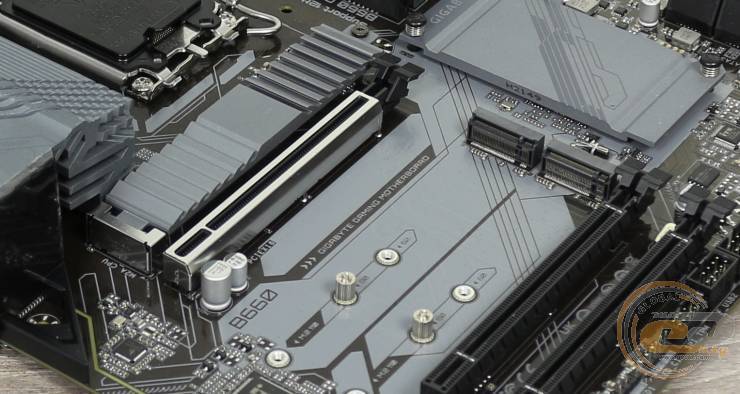

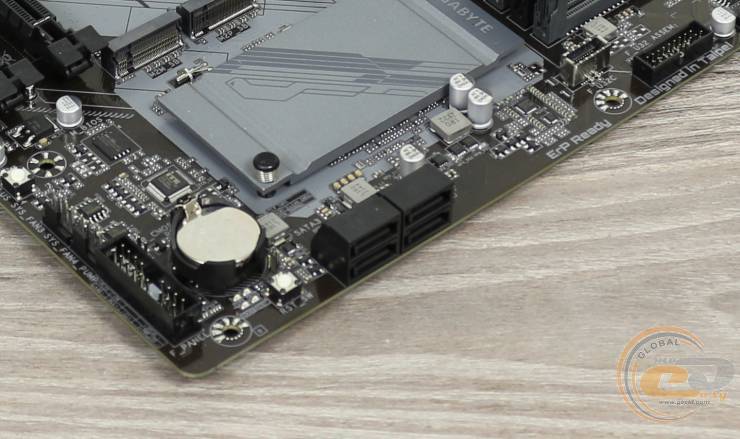

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с. Отсутствуют любые ограничения, связанные с одновременной работой всех этих интерфейсов.

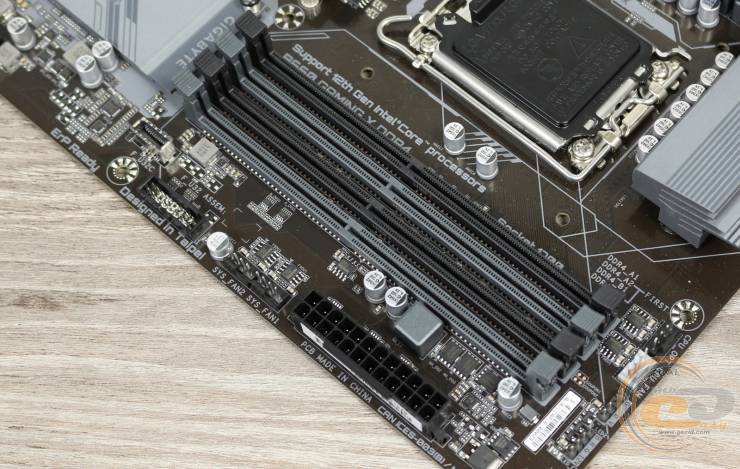

Системная плата GIGABYTE B660 GAMING X DDR4 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 4400 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 2 Type-C и USB 3.2 Gen 1.

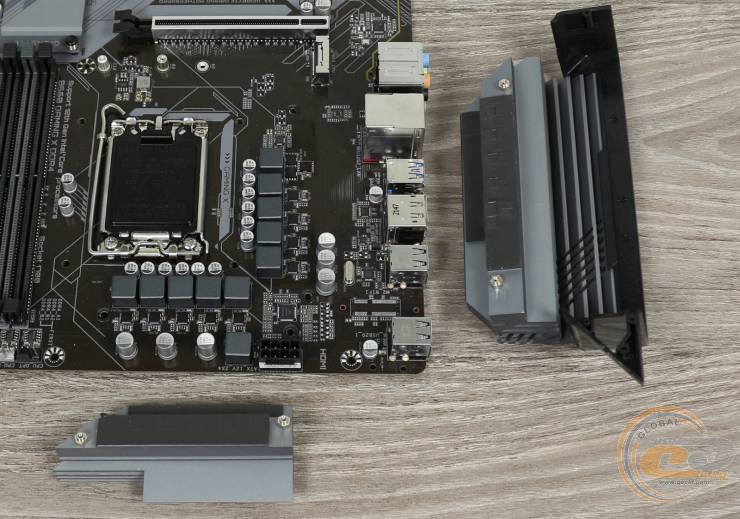

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B660, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 43°C;
- верхний радиатор охлаждения элементов подсистемы питания процессора – 50°C;
- боковой радиатор охлаждения элементов подсистемы питания процессора – 40°C;
- дроссели – 46-52°C.
Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

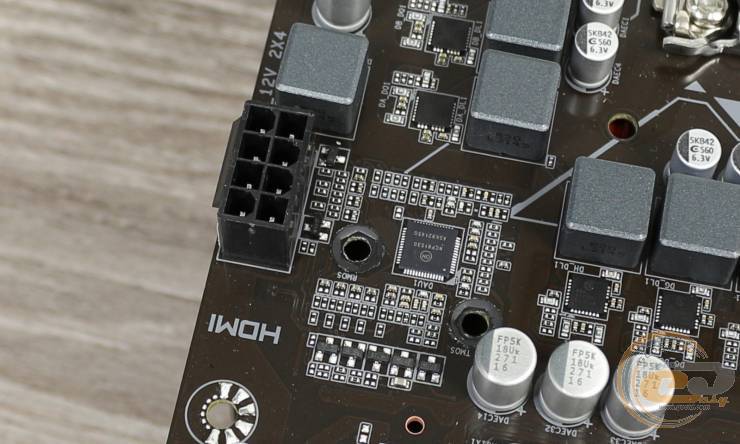

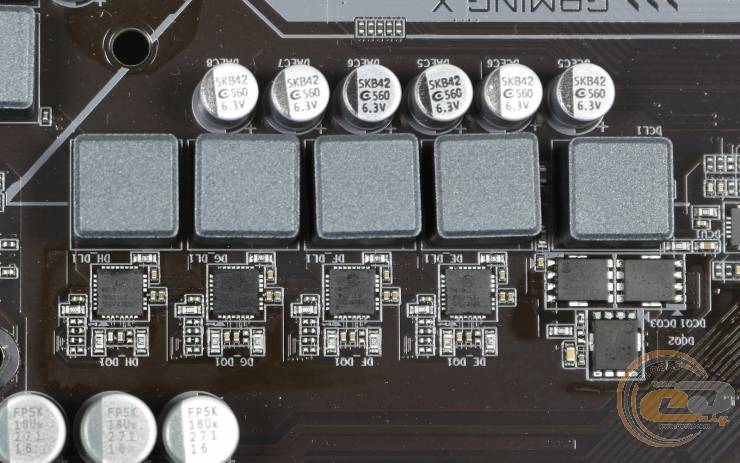

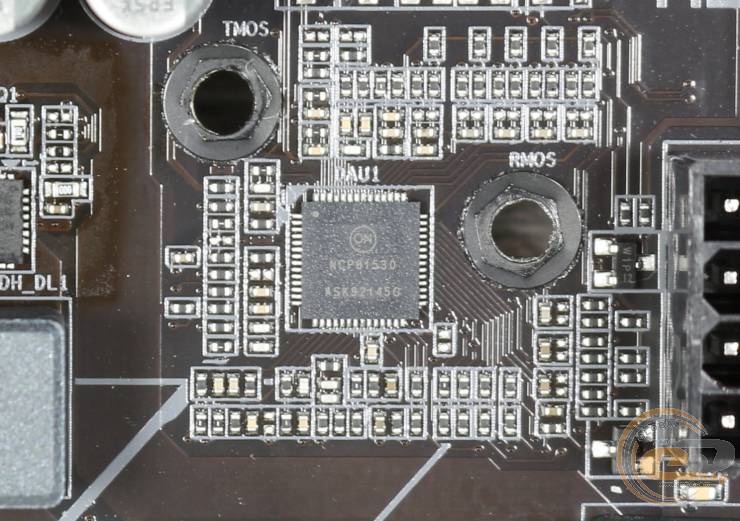

Питание процессора осуществляется по 8+1+1-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере NCP81530. Элементная база материнской платы набрана при помощи высококачественных комплектующих: дросселей с ферритовым сердечником и полевых транзисторов NCP302155.
Питание процессора осуществляется посредством одного 8-контактного разъема ATX12V.

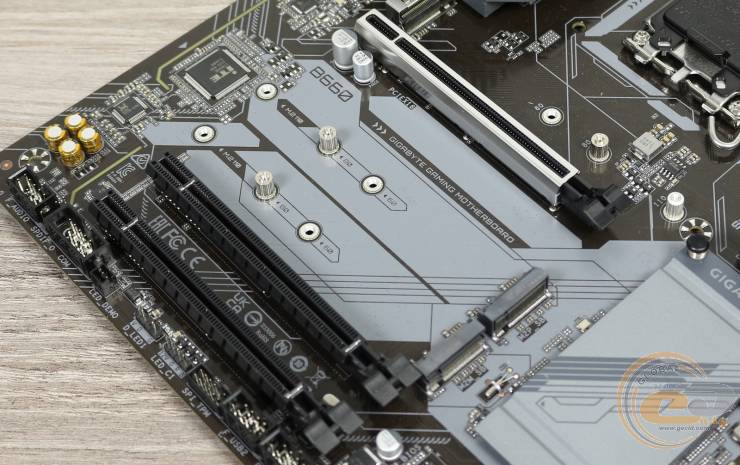

Для расширения функциональности есть всего три слота:
- PCI Express 4.0 x16 (в режиме х16);
- PCI Express 3.0 x16 (в режиме х1);
- PCI Express 3.0 x16 (в режиме х1).
GIGABYTE B660 GAMING X DDR4 явно рассчитана на установку лишь одной мощной видеокарты.
