Экспресс-обзор материнской платы GIGABYTE GA-H55M-USB3

21-09-2010

Рассматривая материнскую плату GIGABYTE GA-H57M-USB3, мы отметили, что у компании GIGABYTE получилось на относительно небольшом пространстве разместить большие функциональные возможности, как в плане поддержки различной периферии и накопителей, а также подключения любых современных мониторов, так и обеспечить продукту неплохой разгонный потенциал. Однако буквально одновременно с GIGABYTE GA-H57M-USB3 была выпущена и чуть более доступная материнская плата GIGABYTE GA-H55M-USB3, позволяющая при почти таких же возможностях сэкономить 20-30$. Что же потеряет покупатель, решивший сэкономить? Так ли критично выбрать материнскую плату именно на Intel H57 Express, мы и попытаемся ответить, рассмотрев немного поближе системную плату GIGABYTE GA-H55M-USB3.

GIGABYTE GA-H55M-USB3

Спецификация материнской платы GIGABYTE GA-H55M-USB3:

Производитель	GIGABYTE
Модель	GA-H55M-USB3
Чипсет	Intel H55 Express
Процессорный разъем	Socket LGA1156
Поддерживаемые процессоры	Intel Core i7/Intel Core i5/Intel Core i3 процессоры под Socket LGA1156
Используемая память	DDR3 2200+/1800/1600/1333/1066/800 MГц Двухканальный режим работы, максимальный объем 16 ГБ 4 разъема DIMM
Слоты расширения	1 x PCI Express x16, работает в режиме x16 1 x PCI Express x16, работает в режиме x1 2 x PCI
MultiGPU	Не поддерживается
Дисковая подсистема	Чипсет: 5 x SATA 3.0 Гб/с 1 x eSATA 3.0 Гб/с Чип GIGABYTE SATA2: 2 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, RAID 1 и JBOD 1 x UltraDMA 133/100/66 для подключения 2 РАТА-устройств iTE IT8720: 1 x разъем для флоппи-дисковода
LAN	Гигабитный сетевой LAN контроллер Realtek 8111D
USB	Чипсет: 12 x USB 2.0/1.1 (4 на панели портов ввода-вывода и 8 в виде внутренних разъемов) Контроллер NEC D720200F1: 2 x USB 3.0 на панели портов ввода-вывода
IEEE 1394	Контроллер T.I. TSB43AB23: 2 x IEEE 1394a (1 на панели портов ввода-вывода и 1 в виде внутреннего разъема)
Звуковая подсистема	8-канальный High-Definition Audio кодек Realtek ALC889
Питание	24-контактный разъем питания ATX 8-контактный ATX12V разъем питания
Охлаждение	Пассивная система охлаждения, состоящая из алюминиевого радиатора
Разъемы для вентиляторов	1 x CPU 1 x системный вентилятор
Внешние порты I/O	1 x PS/2 клавиатура или мышь 1 х D-SUB 1 x DVI-D 1 x HDMI 1 x DisplayPort 1 х SPDIF выход оптический 4 x USB 2.0/1.1 2 x USB 3.0/2.0 1 x IEEE 1394 1 x eSATA 3Gb/s 1 x RJ45 LAN 6 аудио разъемов для подключения 8-канального звука
Внутренние порты I/O	1 x CD in 1 x COM 1 x FDD 1 x аудио разъем передней панели 1 x IDE 1 x IEEE 1394a 1 x SPDIF in 1 x SPDIF out 4 x USB 2.0/1.1 1 х разъем передней панели
BIOS	2 x 64 Мбит ПЗУ Award BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Поддержка технологии DualBIOS
Фирменные технологии	@BIOS Q-Flash Xpress BIOS Rescue Download Center Xpress Install Xpress Recovery2 EasyTune Dynamic Energy Saver 2 Smart 6 Auto Green ON/OFF Charge Q-Share
Форм-фактор Размеры, мм	microATX 244 x 244
Сайт производителя	http://www.gigabyte.ua/ Новые версии драйверов и BIOS можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-H55M-USB3

Только по спецификации видны основные отличия GIGABYTE GA-H55M-USB3 и GIGABYTE GA-H57M-USB3. Вследствие использования разных чипсетов, первая не поддерживает возможность организации RAID-массивов (и соответственно функцию eXtreme Hard Drive (X.H.D)), а также multi-GPU конфигураций в режиме CrossFireX. В остальном эти материнские платы кажутся идентичными. Все же, расскажем кратко о материнской плате GIGABYTE GA-H55M-USB3, начиная с упаковки и комплектации.

GIGABYTE GA-H55M-USB3

Упаковка материнской платы GIGABYTE GA-H55M-USB3 выполнена из плотного картона с качественной глянцевой полиграфией. Самым большим логотипом, занимающим добрую четверть поверхности, компания GIGABYTE указывает на поддержку платой портов USB 3.0, которые в 10 раз быстрее и обеспечивают в 3 раза большей энергией подключаемые устройства. Также здесь отмечены: поддержка Ultra Durable 3 и Smart 6, процессорный разъем и, с помощью логотипов, поддерживаемые процессоры, а также используемый при построении материнской платы чипсет.

GIGABYTE GA-H55M-USB3

С обратной стороны упаковки достаточно много места отведено рекламе USB 3.0, фирменному решению GIGABYTE 3x USB Power Boost и технологиям Ultra Durable 3, Smart 6, Dynamic Energy Saver 2 и AutoGreen.

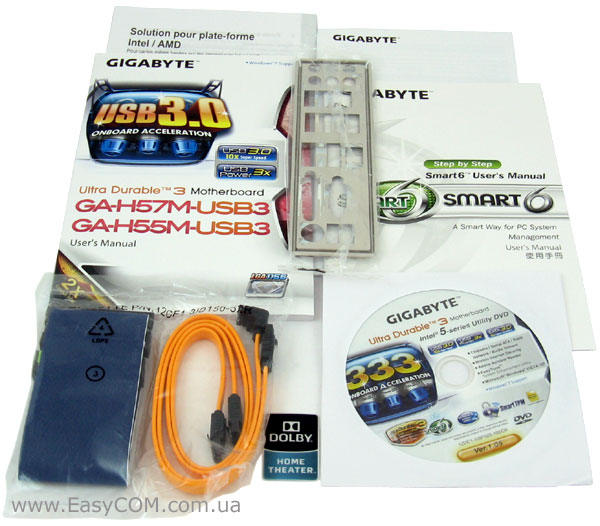

Открыв коробку, мы обнаружили в комплекте с материнской платой следующее:

руководство пользователя;
инструкцию по быстрой сборке системы;
руководство по набору технологий Smart 6;
один кабель IDE;
два кабеля SATA;
заглушку задней панели I/O Shield;
наклейку Dolby Home Theater;
DVD-диск с драйверами и утилитами.

Комплект поставки, в целом, включает только необходимый минимум компонентов и не более.

GIGABYTE GA-H55M-USB3

Первый взгляд особых нареканий не вызывает. Разъемы для подключения интерфейсов и питания смещены к краям платы, что должно упрости укладку кабелей и шлейфов. Исключение представляет только звуковой разъем передней панели – он расположился сразу возле аудио разъемов интерфейсной панели, а проводами достаточной для подключения к нему длины оборудуются не все корпуса. Еще одним вынужденным неудобством, ввиду компактности платы, можно считать расположение разъемов FDD и IDE рядом, да еще и за 24-контактным разъемом питания, но так как они используются все реже, то назвать это серьезным недостатком нельзя.

GIGABYTE GA-H55M-USB3

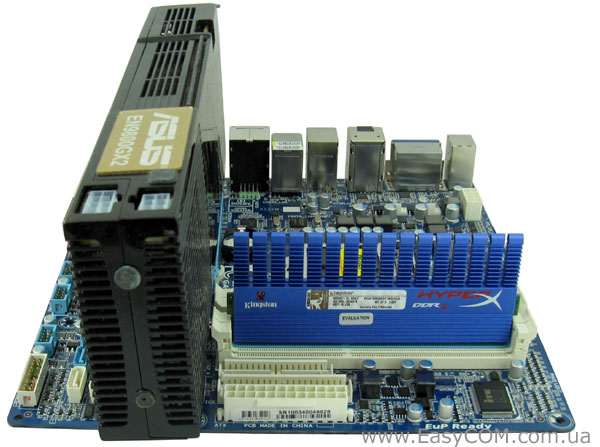

Установка габаритного дискретного видеоадаптера выявила еще несколько недостатков – перекрылся один из двух разъемов PCI и заблокировались защелки слотов оперативной памяти. Из положительных моментов можно отметить, что ни к одному из разъем SATA не был перекрыт доступ.

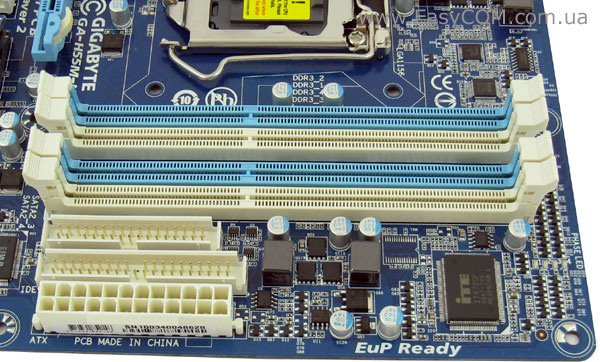

Для установки модулей памяти на плате имеется 4 разъема DIMM, готовых к работе с DDR3-памятью в двухканальном режиме. Но обращаем ваше внимание на то, что максимальный объем в 16 ГБ поддерживают только 64-разрядные операционные системы, а заявленная производителем максимальная частота работы модулей 2200 МГц и более возможна только в режиме разгона при использовании процессоров Intel Core i7/Core i5 без интегрированного графического ядра. Если же вы намерены использовать процессоры Intel Core i5/Core i3 с интегрированным графическим ядром, то максимальная гарантированная частота памяти ограничена 1666 МГц.

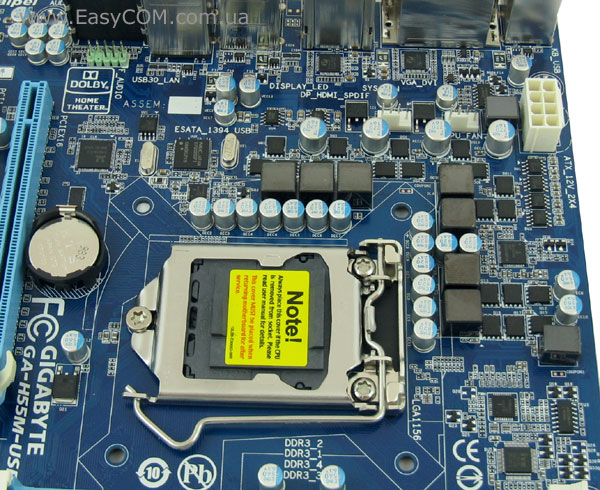

Стабилизатор питания процессора включает 7 фаз, которые управляются тремя ШИМ-контроллерами: ISL6334, соответствующий спецификации Intel VR11.1, отвечает за четыре фазы, обеспечивающие стабильным питанием ядро процессора; ISL6322G, тоже соответствующий спецификации Intel VR11, управляет двумя фазами для подачи энергии на встроенный контроллер памяти; ISL6314 поддерживает работу встроенного графического ядра, если оно есть. Подается же энергия на стабилизатор питания процессора с помощью более надежного 8-контактного разъема ATX12V.

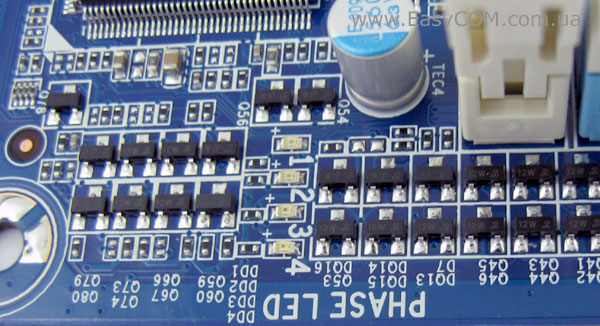

Стоит отметить, что в верхнем правом углу платы находятся 4 светодиодных индикатора, которые отображают загруженность процессора (количество задействованных фаз). Чтобы индикаторы PHASE LED правильно работали необходимо установить фирменную утилиту Dynamic Energy Saver 2.

GIGABYTE GA-H55M-USB3

В качестве системы охлаждения используется лишь небольшой низкопрофильный алюминиевый радиатором, который крепится при помощи подпружиненных пластмассовых клипс. Как показало тестирование и такого радиатора вполне достаточно для отвода тепла от чипсета.

Дисковая подсистема, обслуживаемая чипсетом Intel H55 Express, обеспечивает работу с 6-ю портами SATA, пять из которых выполнены в виде обычных внутренних портов и один в качестве интерфейса eSATA. Однако этот чипсет не обеспечивает поддержку RAID-массивов. Но есть два дополнительных SATA-порта, выделенных на плате белым цветом, которые обеспечивают поддержку RAID 0 и 1. Они обслуживаются специализированным фирменным контроллером GIGABYTE SATA 2, который на самом деле является перемаркированным продуктом от JMicron, обеспечивающим и поддержку интерфейса IDE для пары «устаревших» устройств.

Подключение периферийного оборудования возможно к 12 портам USB 2.0/1.1, из которых четыре выведены на интерфейсную панель, а восемь разведены на плате, и двум портам нового стандарта USB 3.0, которые выведены на заднюю панель. Интересно отметить, что и на GIGABYTE GA-H55M-USB3 из возможностей чипсета не реализованы два порта USB, хотя место под распайку еще одного внутреннего разъема есть.

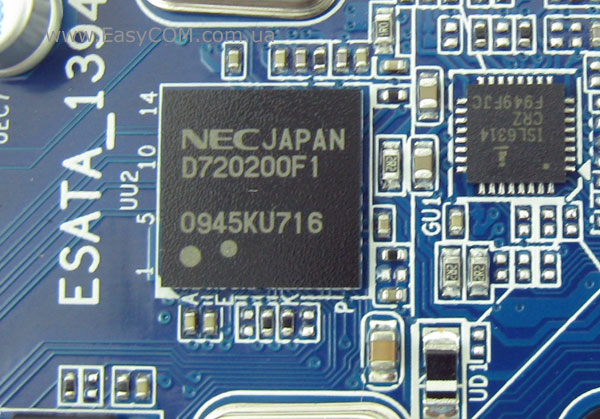

Обслуживает работу новых высокоскоростных устройств USB 3.0 уже знакомый по многим платам различных производителей специализированный контроллер компании NEC D720200F1.

GIGABYTE GA-H55M-USB3

Из слотов расширения на материнской плате GIGABYTE GA-H55M-USB3 присутствуют два PCI Express x16, причем ко второму подведена всего одна линия, чтобы нельзя было задействовать технологию CrossFireX, и два PCI, первый из которых владелец рискует потерять вследствие установки видеокарты. Учитывая, что на материнской плате уже реализовано большинство актуальных интерфейсов и нужных контроллеров, включая все реже встречающиеся COM-порт и FDD-контроллер, а в используемом процессоре может быть встроено видеоядро, то такого набора слотов для карт расширения будет в большинстве случаев достаточно.

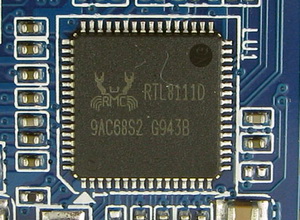

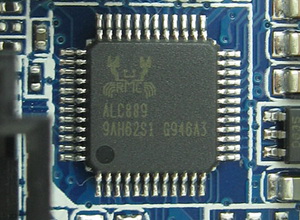

Звуковая подсистема выполнена на качественном HD-кодеке 8-канального звука Realtek ALC889. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mбит/с.

GIGABYTE GA-H55M-USB3

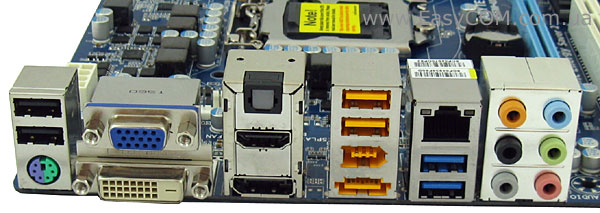

На интерфейсную панель материнской платы GIGABYTE GA-H57M-USB3 выведены следующие разъемы:

PS/2 порт для клавиатуры или мыши;
разъемы для подключения монитора D-SUB, DVI-D, HDMI и DisplayPort;
оптический S/PDIF;
четыре разъема USB 2.0/1.1;
два разъема USB 3.0/2.0;
разъем IEEE 1394a;
разъем e-SATA;
разъем RJ45 для сетевых соединений;
6 аналоговых разъемов для подключения 8-канального звука.

Плата имеет действительно богатую интерфейсную панель, на которой разместились все нужные сегодня разъемы, включая все варианты портов для вывода видео, что позволяет к ней подключить любой монитор.

BIOS

BIOS материнской платы GIGABYTE GA-H55M-USB3 основана на коде компании Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker (M.I.T.)».

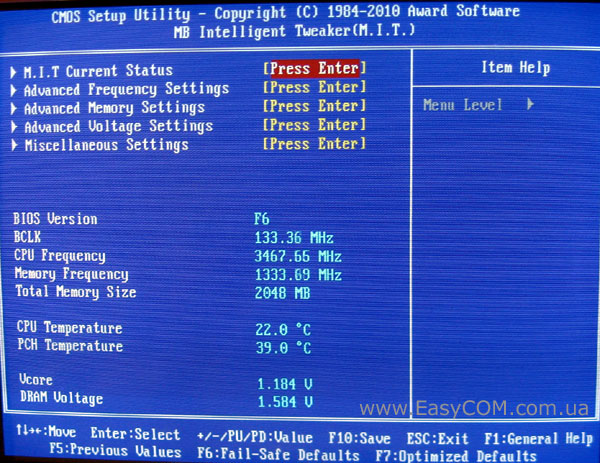

Войдя в меню, мы видим небольшой монитор, дающий нам информацию о системе. Все настройки, необходимые для разгона, сгруппированы по подменю, что очень удобно. Первый пункт «M.I.T Current Status» сообщает более детальную информацию о состоянии системы: от модели установленного процессора до таймингов оперативной памяти.

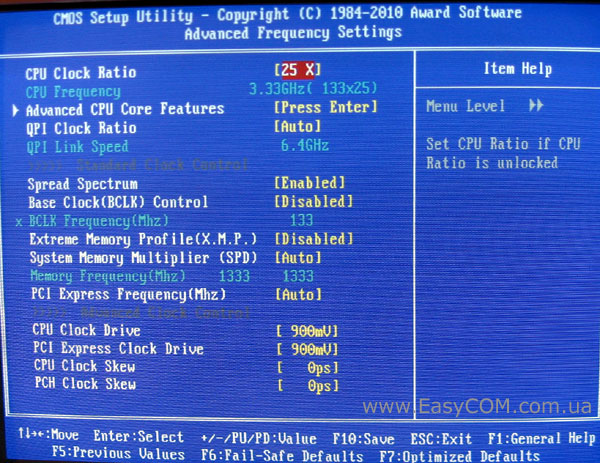

Меню «Advanced Frequency Settings» посвящено настройкам частот компонентов – можно сказать, что это основное меню для разгона. Меню «Advanced Memory Settings» позволяет произвести настройку характеристик, таймингов и подтаймингов оперативной памяти для получения наибольшей ее производительности или увеличения стабильности.

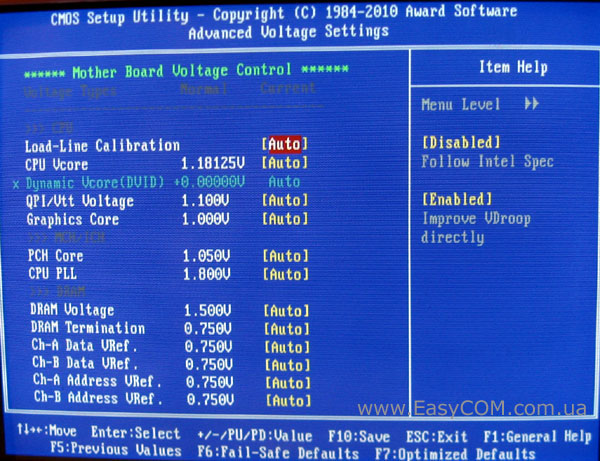

Меню «Advanced Voltage Settings» позволяет изменять напряжения практически на всех значимых элементах. Значения напряжений можно выбрать самому, а можно поставить в режим «Auto», чтобы система сама подобрала оптимальные уровни. Выделение розовым цветом опасных и красным критических значений поможет вам при выборе питающих напряжений «не перегнуть палку».

Для наглядности все изменяемые значения, влияющие на производительность системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Множитель частоты процессора	CPU Clock Ratio	9 – max	1
Множитель частоты шины QPI	QPI Clock Ratio	12 – 48	4
Опорная частота	BCLK Frequency	100 – 600 МГц	1 МГц
Множитель для памяти	System Memory Multipllier (SPD)	6, 8, 10
Частота шины PCI Express	PCI Express Frequency	90 – 150 МГц	1 МГц
Амплитуда сигналов процессора	CPU Clock Drive	700 – 1000 мВ	100 мВ
Амплитуда сигналов шины PCI Express	PCI Express Clock Drive	700 – 1000 мВ	100 мВ
Задержка тактового сигнала для процессора	CPU Clock Skew	0 – 500 ps	50 ps
Тайминги оперативной памяти		CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, tRD
Напряжение на ядре процессора	CPU Vcore	0,50000 – 1,9 В	0,00625 В
Напряжение на шине QPI/Vtt	QPI/Vtt Voltage	1,050 – 1,49 В	0,02 В
На графическом ядре процессора	Graphics core	0,2 – 1,8 В	0,02 В
Напряжение на чипсете	PCH Core	0,95 – 1,5 В	0,02 В
Напряжение питания ФАПЧ	CPU PLL	1,6 – 2,54 В	0,02 В
Напряжение на модулях памяти	DRAM Voltage	1,3 – 2,6 В	0,02 В
	DRAM Termination	0,45 – 1,155 В	0,025 В
	Ch-A Data VRef./ Ch-B Data VRef.	0,64 – 0,75 В	0,01 В

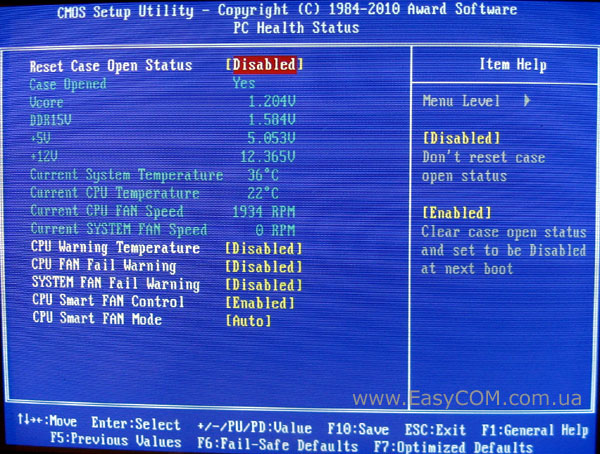

Системный монитор расположен на вкладке «PC Health Status». В нем можно проконтролировать температуры центрального процессора и материнской платы, напряжения на ядре процессора, памяти и линиях питания +12В и +5В. Здесь же можно включить автоматическое управление скоростью вращения процессорного кулера, а вот для единственного корпусного вентилятора данная функция не реализована.

Тестирование

Для тестирования материнской платы GIGABYTE GA-H55M-USB3 использовалось следующее оборудование.

Процессор	Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ)
Кулер	Scythe Kama Angle Rev. B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

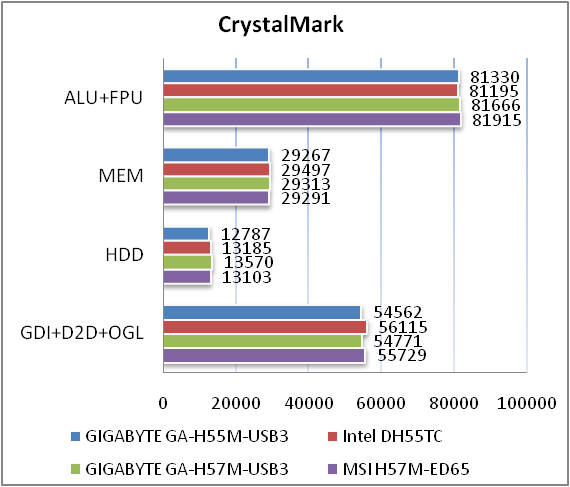

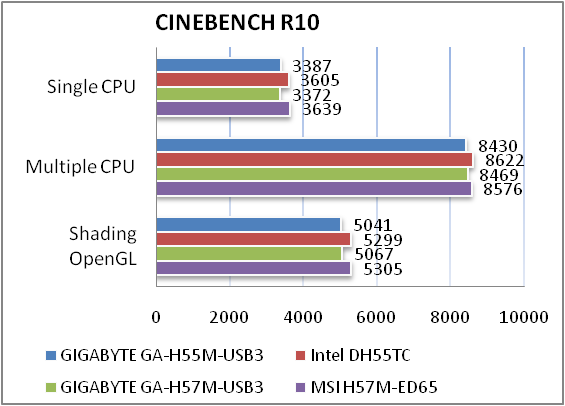

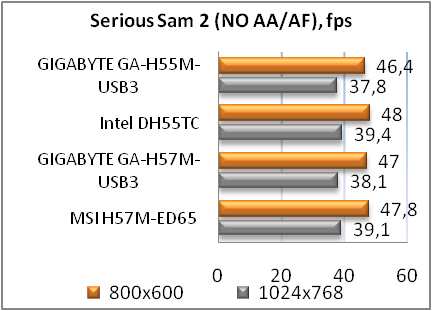

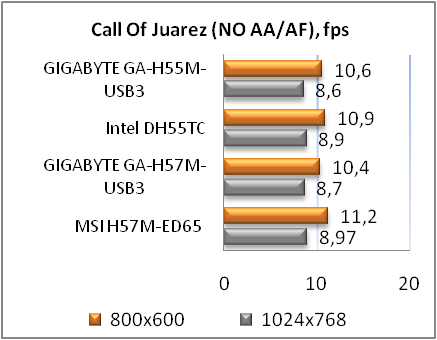

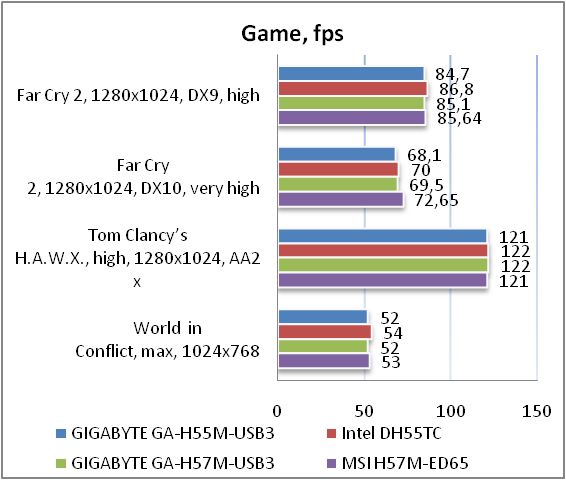

По результатам тестов видно, что материнская плата GIGABYTE GA-H55M-USB3 имеет высокую производительность и практически ни в чем не уступает другим решениям такого же уровня.

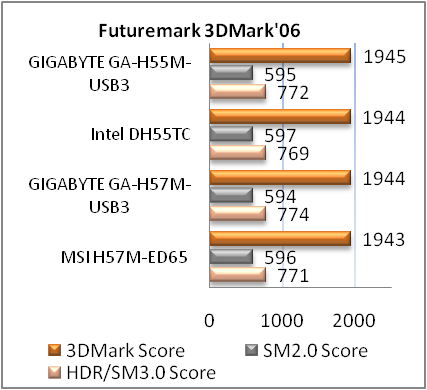

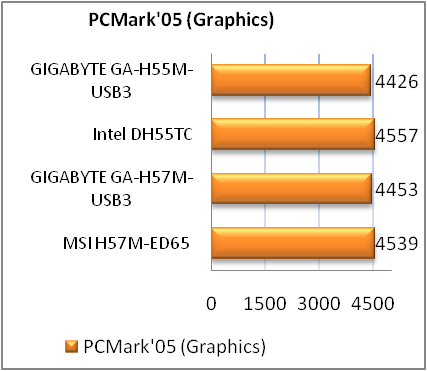

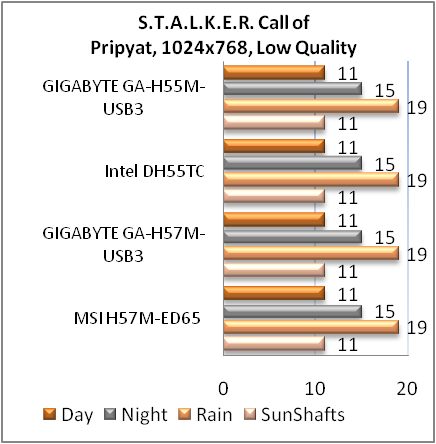

Такую же картину мы наблюдаем и при тестировании встроенного в процессор графического ядра, используя GIGABYTE GA-H55M-USB3.

Возможности разгона

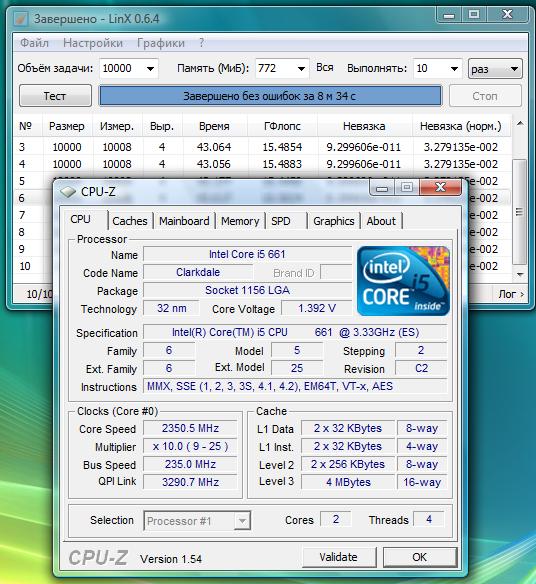

Шину процессора Intel Core i5 661 на материнской плате GIGABYTE GA-H55M-USB3 удалось разогнать до 235 МГц, что является очень хорошим результатом.

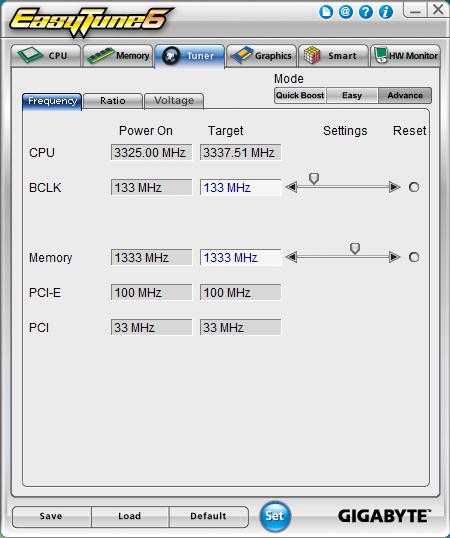

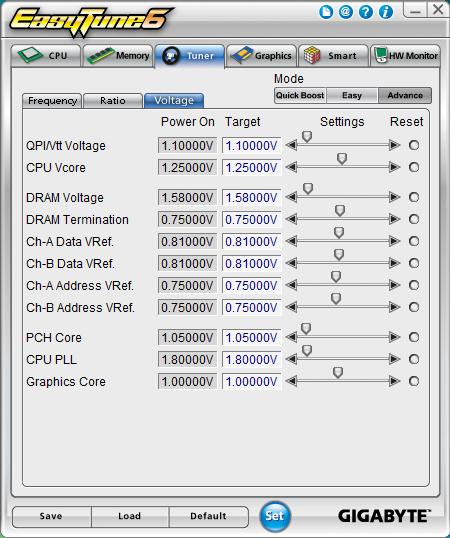

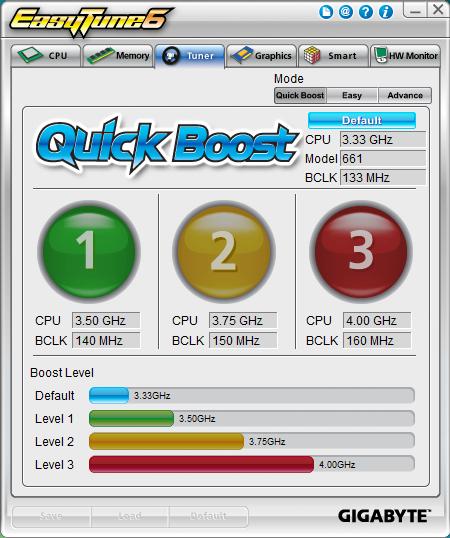

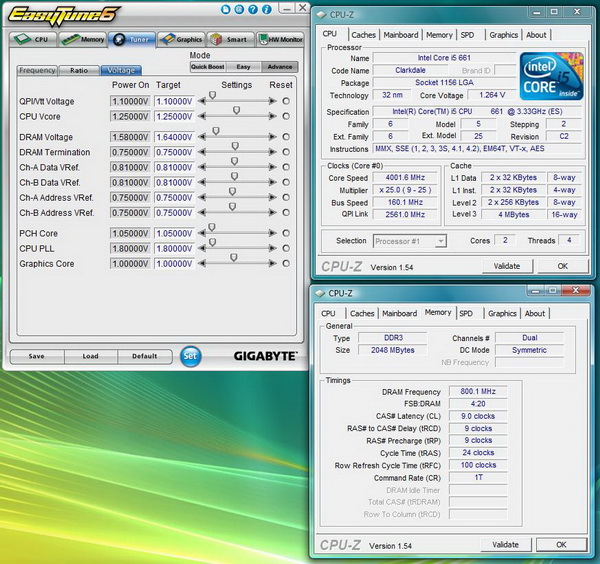

Так же мы проверили возможности разгона с помощью фирменной утилиты EasyTune6, которая позволяет управлять многими параметрами и производить мониторинг прямо из операционной системы, а также осуществить автоматический разгон с помощью функции Quick Boost.

Конечно, можно было долго подбирать параметры и тестировать стабильность, но проще всего оказалось воспользоваться именно функцией Quick Boost.

В автоматическом режиме, всего одним нажатием кнопки, у нас получилось без проблем разогнать процессор до частоты 4 ГГц. При этом система оставалась полностью стабильной.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+1.72, -0.50	Средне
Уровень шума, дБ (А)	-94.5	Очень хорошо
Динамические диапазон, дБ (А)	91.2	Очень хорошо
Гармонические искажения, %	0.0066	Очень хорошо
Гармонические искажения + шум, дБ(A)	-66.1	Средне
Интермодуляционные искажения + шум, %	0.049	Хорошо
Взаимопроникновение каналов, дБ	-76.1	Очень хорошо
Интермодуляции на 10 кГц, %	0.044	Хорошо
Общая оценка		Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+1.53, -0.43	Средне
Уровень шума, дБ (А)	-93.7	Очень хорошо
Динамические диапазон, дБ (А)	93.7	Очень хорошо
Гармонические искажения, %	0.0027	Отлично
Гармонические искажения + шум, дБ(A)	-85.3	Хорошо
Интермодуляционные искажения + шум, %	0.0078	Отлично
Взаимопроникновение каналов, дБ	-74.1	Хорошо
Интермодуляции на 10 кГц, %	0.0057	Отлично
Общая оценка		Очень хорошо

Аудио-кодек Realtek ALC889 показывает хорошие результаты в тестах. Это говорит о достаточно качественно выполненной обвязке микросхемы. Качества его звучания будет вполне достаточно для подавляющего большинства пользователей.

Выводы

Материнская плата GIGABYTE GA-H55M-USB3 является просто чуть менее функциональной версией GIGABYTE GA-H57M-USB3. Вследствие использования младшего чипсета Intel H55 Express в качестве основы, материнская плата GIGABYTE GA-H55M-USB3 потеряла поддержку RAID-массивов для портов от «южного» моста и технологии CrossFireX (которая даже в версии на Intel H55 Express была реализована в не самом эффективном ассиметричном режиме х16+х4), но в остальном ее функциональные возможности, разгонный потенциал и качество исполнения не пострадали. Принимая во внимание немного меньшую стоимость, а также не так часто востребованные в домашних условиях возможности CrossFireX и RAID (причем с помощью стороннего контроллера все еще можно ускорить или «зазеркалировать» пару накопителей), и наличие всех наиболее актуальных на сегодня контроллеров, включая USB 3.0 и IEEE 1394, и видеовыходов, включая мультимедийные цифровые HDMI и DisplayPort, данная материнская плат окажется замечательной основой для домашнего многофункционального медиацентра.

Достоинства:
