Обзор и тестирование материнской платы GIGABYTE GA-H67N-USB3-B3
27-01-2012
Сегодня, когда среди материнских плат на платформе LGA 1155 властвуют решения на наборе микросхем Intel Z68 Express, который объединил в себе преимущества чипсетов Intel H67 Express и Intel P67 Express, последние два несколько отошли на второй план. Тем не менее, став более доступными, материнские платы на Intel H67 Express и Intel P67 Express пользуются устойчивым спросом. В данном обзоре мы будем знакомиться с материнской платой от GIGABYTE, построенной на чипсете Intel H67 Express, которую можно считать одним из наиболее доступных продуктов для создания мощных компактных систем при установке процессоров Sandy Bridge, не только благодаря использованию не самого дорогого чипсета, но и благодаря своим скромным размерам, так как плата выполнена в форм-факторе Mini-ITX. Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-H67N-USB3-B3, чтобы выяснить, какими еще особенностями она обладает.
Спецификации материнской платы GIGABYTE GA-H67N-USB3-B3:
Производитель |
GIGABYTE |
Модель |
GA-H67N-USB3-B3 |
Чипсет |
Intel H67 Express |
Процессорный разъем |
Socket LGA 1155 |
Поддерживаемые процессоры |
Intel Core i7/ Core i5 / Core i3 |
Используемая память |
DDR3 800/1066/1333 |
Поддержка памяти |
2 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ |
Слоты расширения |
1 x PCI-E x16 |
Дисковая подсистема |
Чипсет: |
LAN |
Гигабитный сетевой контроллер Realtek 8111E |
Звуковая подсистема |
Realtek ALC889, 8-канальный High-Definition Audio кодек |
Питание |
24-контактный разъем питания ATX |
Охлаждение |
Алюминиевый радиатор на чипсете |
Разъемы для вентиляторов |
1 x CPU |
Внешние порты I/O |
1 x оптический SPDIF |
Внутренние порты I/O |
2 x USB 2.0 |
BIOS |
2 x 32 Мб ПЗУ |
Комплектация |
Печатная документация; |
Форм-фактор, |
Mini-ITX |
Сайт производителя |
http://www.gigabyte.ua/ |
Материнская плата GIGABYTE GA-H67N-USB3-B3 поставляется в красочно оформленной упаковке, на лицевую и боковые стороны которой нанесено множество различных эмблем и пиктограмм, заявляющих о поддержке платой тех или иных функций и технологий. Так, на лицевой стороне упаковки помимо наименования модели материнской платы при помощи эмблем заявляется о таких особенностях рассматриваемого продукта, как: использование чипсета ревизии B3, исполнение в соответствии с фирменными технологиями GIGABYTE «Ultra Durable 3» и «333 Onboard Acceleration», поддержка интерфейсов SATA 6.0 Гб/с и USB 3.0. Немаловажной особенностью GIGABYTE GA-H67N-USB3-B3 также является наличие двух микросхем BIOS и поддержка технологии Hybrid EFI Technology, которая позволяет использовать накопители, объемом более 3-х терабайт. Кроме того необходимо отметить фирменную технологию 3X USB Power Boost, которая позволяет увеличить совместимость и расширить возможности питания энергоемких USB-устройств.
На обратной стороне упаковки приведено изображение платы, так, что видна ее панель интерфейсов, и подробно описаны некоторые ее особенности. Из неосвещенных выше отметим наличие качественного аудиокодека, обеспечивающего соотношение сигнал/шум на уровне 108 дБ, при воспроизведении высококачественного аудиоконтента, а также применение твердотельных японских конденсаторов со сроком службы 50 тыс. часов.

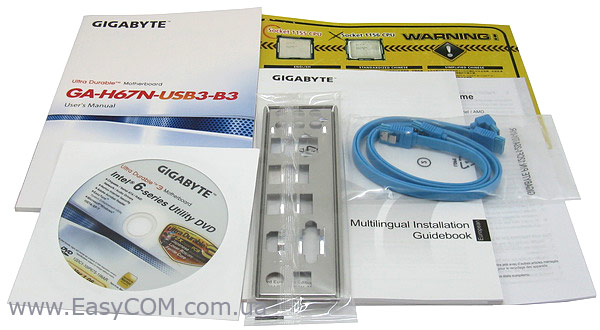

Вместе с материнской платой GIGABYTE GA-H67N-USB3-B3 поставляется следующий набор компонентов:
-
Набор печатной документации;
-
Диск с драйверами и утилитами;
-
2 x SATA-кабеля;
-
Заглушка интерфейсной панели.
В комплекте поставки платы есть все необходимое, чтобы собрать систему и начать ее эксплуатацию, но не более того.
Материнская плата GIGABYTE GA-H67N-USB3-B3 выполнена в форм-факторе Mini-ITX, а следовательно, имеет очень скромные габариты, что позволяет собрать на ее основе очень компактную систему для домашнего или офисного использования. Толщина слоев меди в PCB платы увеличена вдвое в соответствии с технологией Ultra Durable 3 – это должно способствовать увеличению срока службы платы, тем более, что данная технология также предполагает использование только высококачественных электронных компонентов.

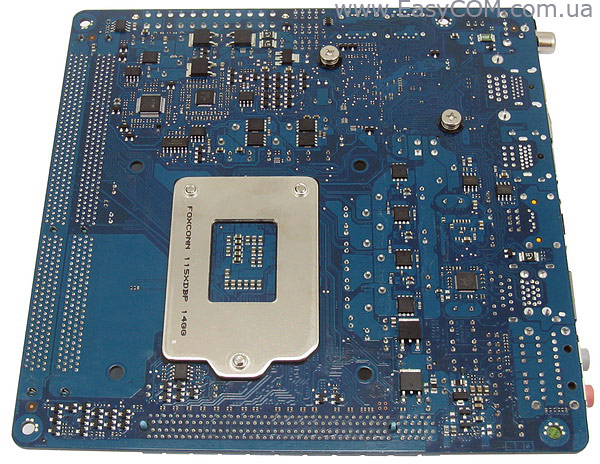

Рассматриваемое решение имеет не совсем обычное расположение элементов, так как разработчикам пришлось компоновать элементы достаточно функциональной, в общем-то, платформы с Intel H67 Express, на ограниченной площади форм-фактора Mini-ITX. Наиболее очевидное отличие компоновки – это перемена мест чипсета и процессорного разъема. Еще одним следствием того, что GIGABYTE GA-H67N-USB3-B3 отличается компактными размерами, является достаточно плотная компоновка элементов на плате, например, внушительная часть микросхем за нехваткой места и вовсе размещена на обратной стороне платы. Удобству эксплуатации платы такая компоновка не мешает, однако при транспортировке платы вне упаковки и сборке системы следует проявить осторожность, дабы не повредить хрупкие элементы на обратной стороне GIGABYTE GA-H67N-USB3-B3. В остальном, все необходимые порты и разъемы расположены в легкодоступных областях платы, принимая в расчет, разумеется, ее габариты.

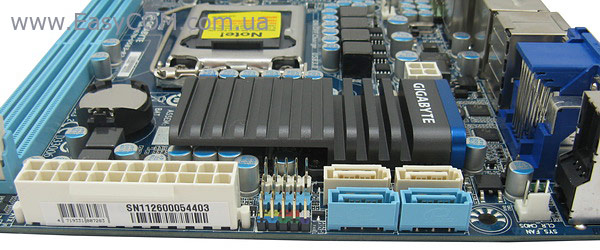

На рассматриваемой материнской плате установлен только один алюминиевый радиатор – он осуществляет отвод тепла от микросхемы Intel H67 Express. Радиатор сконструирован таким образом, что одна его часть контактирует непосредственно с чипсетом, а вторая «нависает» над материнской платой, увеличивая общую площадь рассеивания тепла. Очевидно, конструкция получилась достаточно удачной, поскольку радиатор греется не сильно – в процессе тестирования платы температура на нем не превышала 44°C.

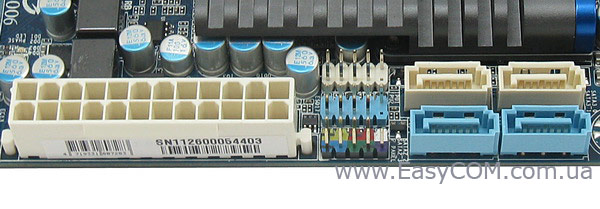

Сам чипсет Intel H67 Express реализует на GIGABYTE GA-H67N-USB3-B3 функционирование пяти SATA-портов с поддержкой SATA RAID 0, 1, 5 и 10. Два порта принадлежат к высокоскоростному стандарту SATA 6 Гб/c, остальные имеют спецификацию SATA 3 Гб/c. Как можно видеть на изображении, на самой плате расположено только четыре порта, еще один выведен на интерфейсную панель в виде eSATA 3 Гб/c. Еще один порт SATA 3 Гб/c, вероятно, остался незадействованным в виду нехватки места на плате.
Кроме того, набор системной логики Intel H67 Express поддерживает до четырнадцати портов USB 2.0, но на материнской плате GIGABYTE GA-H67N-USB3-B3 нашлось достаточно пространства для реализации восьми из них. Четыре порта доступны на интерфейсной панели решения, еще четыре можно подключить на самой плате при помощи пары девятиконтактных разъемов, расположенных рядом с основным 24-контактным разъемом питания ATX.

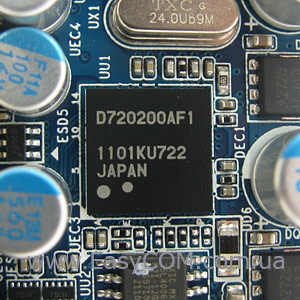

Высокоскоростной интерфейс передачи данных USB 3.0, о присутствии которого на плате красноречиво заявляет само наименование модели - GIGABYTE GA-H67N-USB3-B3, реализован посредством применения контроллера NEC D720200AF1, который регулирует работу двух портов, выведенных на интерфейсную панель платы.
Как и многие прочие решения форм-фактора Mini-ITX, рассматриваемая материнская плата может похвастаться только одним слотом расширения. PEG-слот PCI-Express 2.0 x16 подключен к шестнадцати линиям PCI-E и способен полностью реализовать потенциал любого современного графического адаптера, при наличии соответствующего процессора. Так как возможности чипсета Intel H67 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слот PCI-Express 2.0 x16 может использоваться и для установки иных карт расширения, вроде сетевой, звуковой и прочих адаптеров.
PCI-Express 2.0 x16 расположен очень близко к слотам для установки модулей памяти, поэтому установленная в него крупногабаритная видеокарта, скорее всего, будет блокировать защелки на разъемах под ОЗУ.

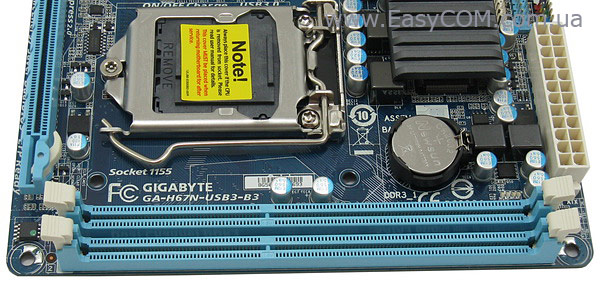

Материнская плата GIGABYTE GA-H67N-USB3-B3 оснащена двумя 240-контактными разъемами DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Платой гарантированно поддерживаются модули, функционирующие на частоте до 1333 МГц, а максимальный объем ОЗУ ограничен 16 ГБ. Если модуль памяти только один, то, в соответствии с инструкцией к плате, его необходимо устанавливать в ближайший к процессорному разъему DIMM-слот.

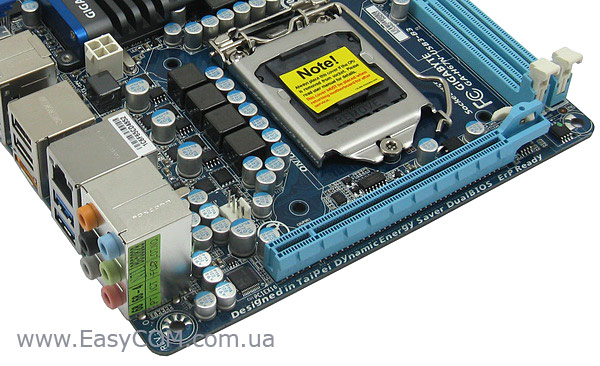

Узел питания процессора материнской платы GIGABYTE GA-H67N-USB3-B3 построен по достаточно простой схеме «4+2 фазы», управляет узлом питания процессора ШИМ-контроллер Intersil ISL6364 в связке с ITE IT8275E. Неоспоримым достоинством стабилизатора питания является использование только высококачественных электронных компонентов. Так, в соответствии с технологией Ultra Durable 3, на материнской плате повсеместно используются исключительно дроссели с ферритовым сердечником и качественные конденсаторы японского производства, а также полевые транзисторы с низким сопротивлением открытого канала RDS(on) для узла стабилизатора питания процессора. Теоретически, надежности такой системы питания процессора должно было бы хватить и на хороший разгон процессора со свободным множителем, хотя вследствие использования чипсета Intel H67 Express разгон не предполагается, разве что незначительный тюнинг.

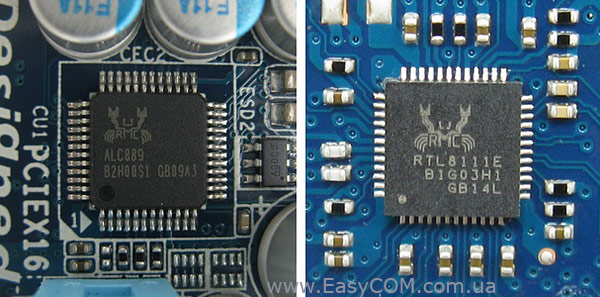

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC889. Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111E.

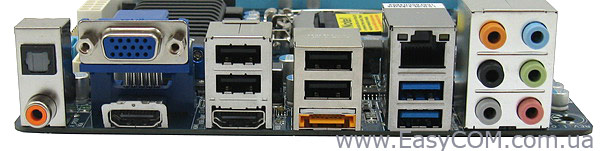

На интерфейсную панель материнской платы GIGABYTE GA-H67N-USB3-B3 выведены следующие порты:
-
1 x оптический SPDIF;
-
1 x коаксиальный SPDIF;
-
2 x HDMI порт;
-
1 x D-Sub порт;
-
1 x LAN (RJ45);
-
2 x USB 3.0;
-
4 x USB 2.0;
-
1 x eSATA 3 ГБ/с;
-
8-канальный аудио выход.
Все необходимое для комфортной эксплуатации современной материнской платы здесь присутствует, есть даже eSATA-порт. Будучи построенной на наборе логики Intel H67 Express, данная материнская плата позволяет выводить на дисплей изображение, обрабатываемое встроенным в процессор графическим ядром, для чего на интерфейсной панели расположены два порта HDMI и один D-Sub. К сожалению, интерфейс DVI, видимо, не поместился, хотя он бы добавил плате еще больше универсальности.
Материнская плата GIGABYTE GA-H67N-USB3-B3 имеет только два разъема для подключения вентиляторов: один в четырехконтактном исполнении для подключения вентилятора системы охлаждения процессора, второй – трехконтактный, предназначен для подключения системного вентилятора.
BIOS

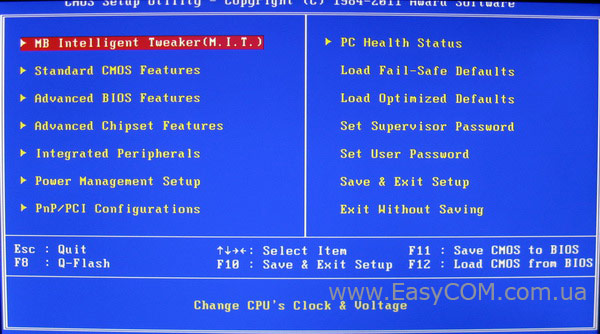

BIOS материнской платы GIGABYTE GA-H67N-USB3-B3 основана на достаточно устаревшем по современным меркам коде Award, однако дополнена такой полезной технологией, как Hybrid EFI, которая обеспечивает поддержку накопителей объемом свыше 3 ТБ. Настройки, необходимые для тюнинга системы, сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.

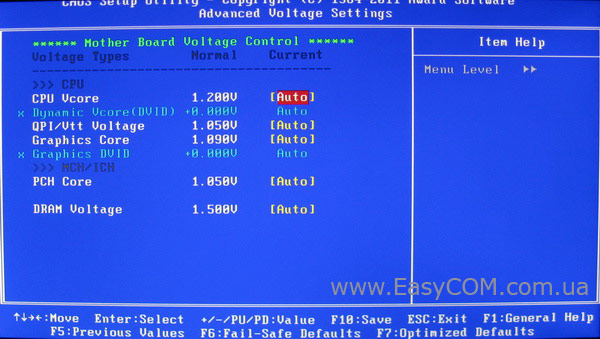

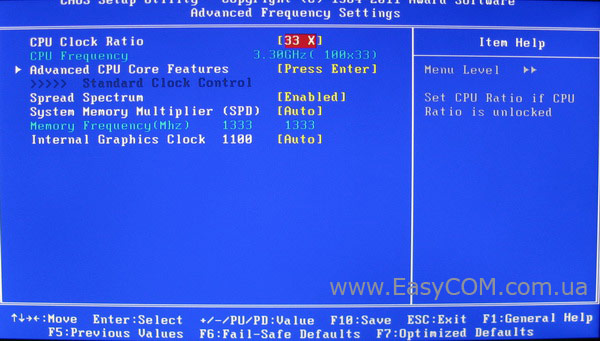

В подразделах Advanced Frequency Settings, Advanced Memory Settings и Advanced Voltage Settings собраны соответственно настройки процессора и интегрированного в него графического ядра, регулировки системной памяти и настройки питания. В целом, хотя специфика набора логики Intel H67 Express и не предполагает проведение на плате разгонных экспериментов, имеющихся настроек и доступного диапазона их изменения во всех трех подразделах достаточно, чтобы всё-таки немного увеличить производительность системы. Для удобства, все доступные настройки и регулировки были сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Процессорные технологии |
C1E, TM2, EIST, Virtualization Technology, |
|
|
Процессорный множитель |
CPU Clock Ratio |
16 – 37 |
1 |
Ограничение по мощности |
Turbo Power Limit |
0 – 1000 Вт |
1 |
Ограничение по току |
Core Current Limit |
0 – 500 А |
|
Частота системной шины, МГц |
BCLK/DMI/PEG Frequency |
80 – 200 МГц |
0,1 |
Делитель для памяти |
System Memory Multipllier (SPD) |
8, 10.66, 13.33 |
|
Частота графического ядра |
Internal Graphics Clock |
0 – 3000 МГц |
1 |
Задержки ОЗУ |
|
CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, tRD |
|
Напряжение на процессоре, В |
CPU Vcore |
0,750 – 1,795 В |
0,005 В |
Напряжение на шине QPI/Vtt, В |
QPI/Vtt Voltage |
0,9 – 1,5 В |
0,02 В |
Напряжение на встроенном графическом ядре |
Graphics Core |
0,85 - 1,7 В |
0,01 В |
Напряжение на чипсете |
PCH Core |
0,9 – 1,5 В |
0,02 В |
Напряжение питания ФАПЧ |
CPU PLL |
1,52 – 2,58 В |
0,02 В |
Напряжение на модулях памяти, В |
DRAM Voltage |
1,1 – 2,4 В |
0,02 В |

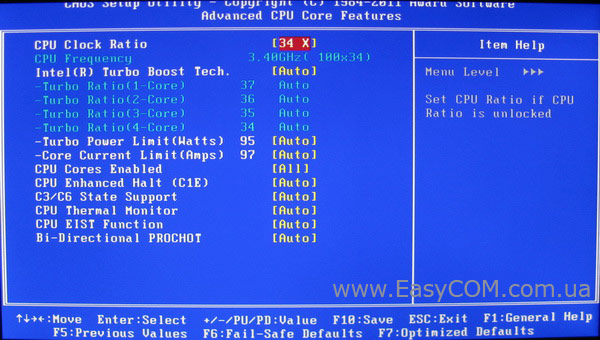

Пункт раздела MB Intelligent Tweaker (M.I.T.), под названием Advanced CPU Core Features, позволяет осуществлять разгон процессора путем увеличения турбомножителей, а также управлять процессорными технологиями.

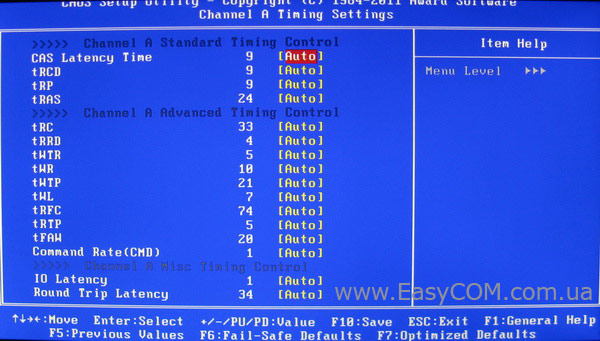

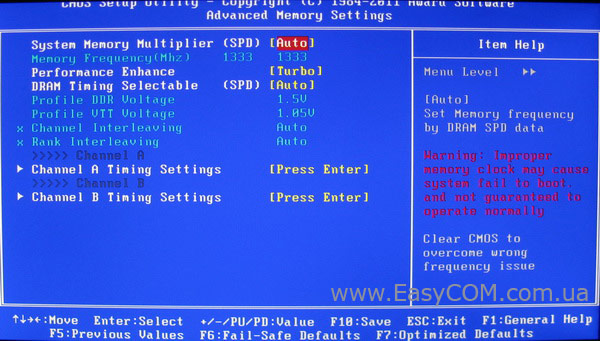

При необходимости, в подразделе Advanced Memory Settings можно получить доступ к регулировкам задержек памяти.

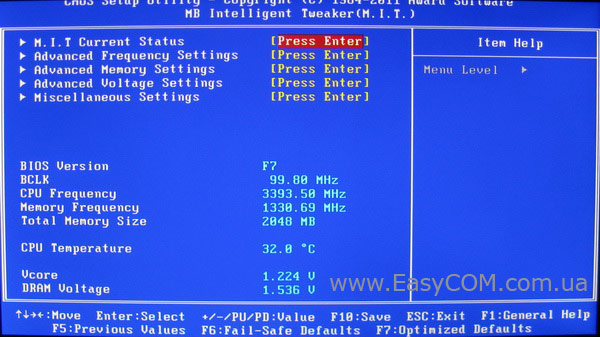

Подраздел M.I.T. Current Status позволяет наблюдать за текущими параметрами процессора и системной памяти.

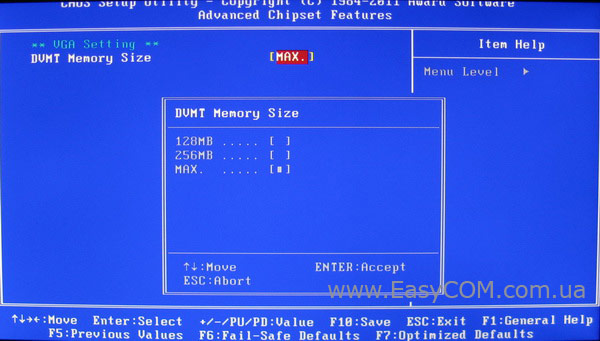

В разделе BIOS Advanced Chipset Features можно определить объем системной памяти, выделяемой на нужды встроенного в процессор видеоядра.

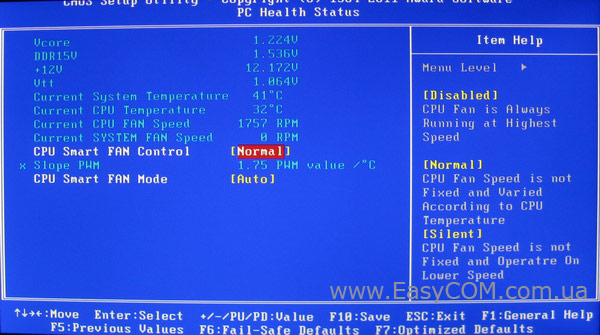

В разделе мониторинга «PС Health Status» можно следить за:
-
температурой материнской платы и процессора;
-
скоростью вращения процессорного кулера и корпусного вентилятора;
-
напряжением на ядре процессора, встроенном контролере памяти (Vtt), оперативной памяти;
-
напряжением на линии питания +12В.
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control, которая имеет четыре режима интенсивности.
Утилиты

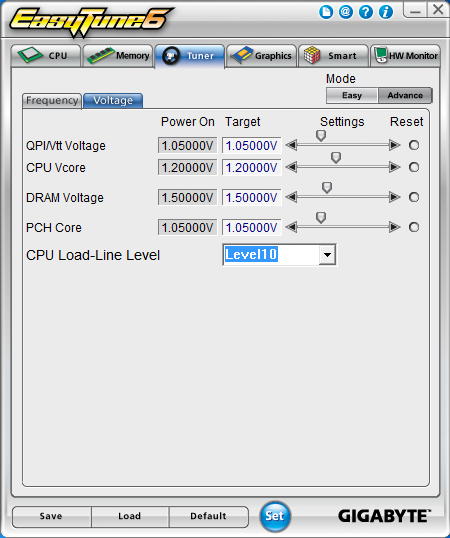

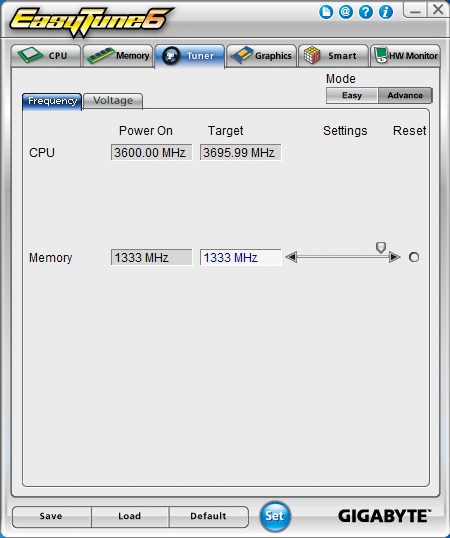

Для настройки некоторых параметров системы может оказаться полезна фирменная утилита GIGABYTE EasyTune 6, правда ее возможности в версии для материнских плат на Intel H67 Express несколько ограниченны из-за специфики чипсета.

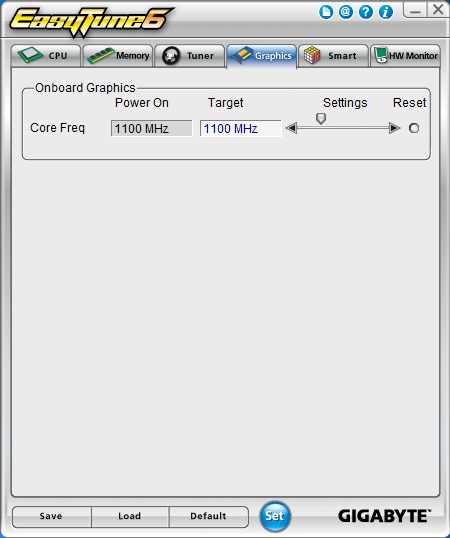

Весьма кстати придется возможность по изменению частоты графического ядра непосредственно в среде ОС, обеспечиваемая данной утилитой.

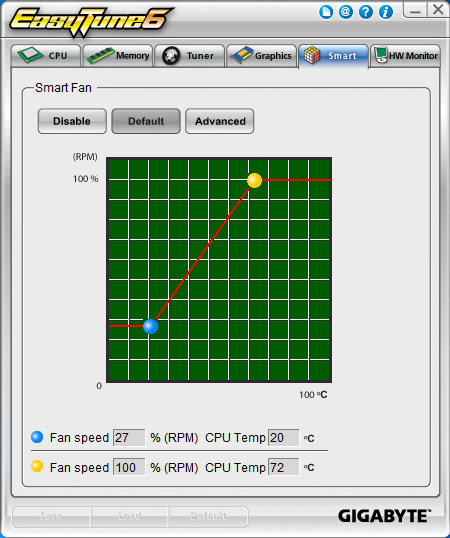

Отдельная вкладка утилиты GIGABYTE EasyTune 6 позволяет регулировать параметры функции управления процессорным кулером CPU Smart FAN Control.
Тестирование
Для проверки возможностей материнских плат использовалось следующее оборудование:
Процессор |
Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
Видеокарта |
MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |

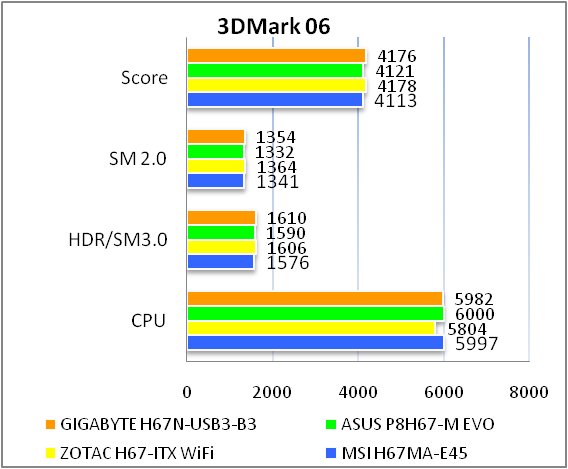

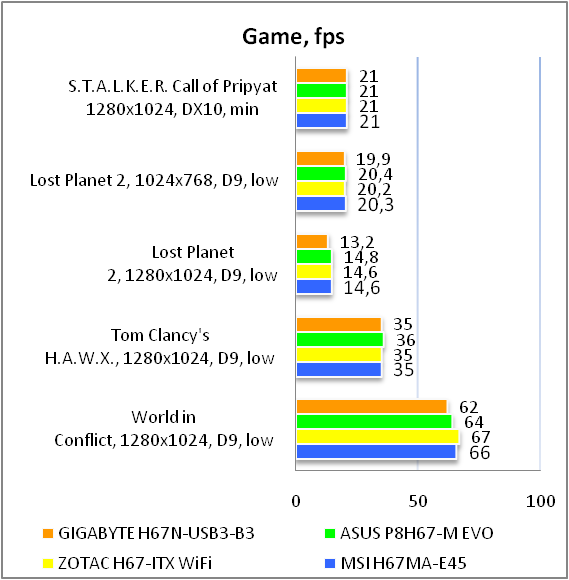

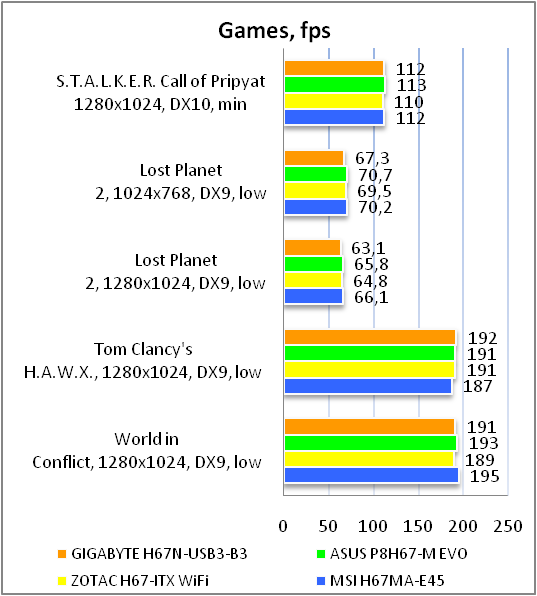

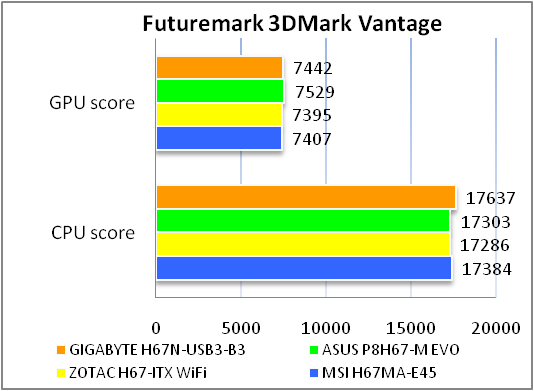

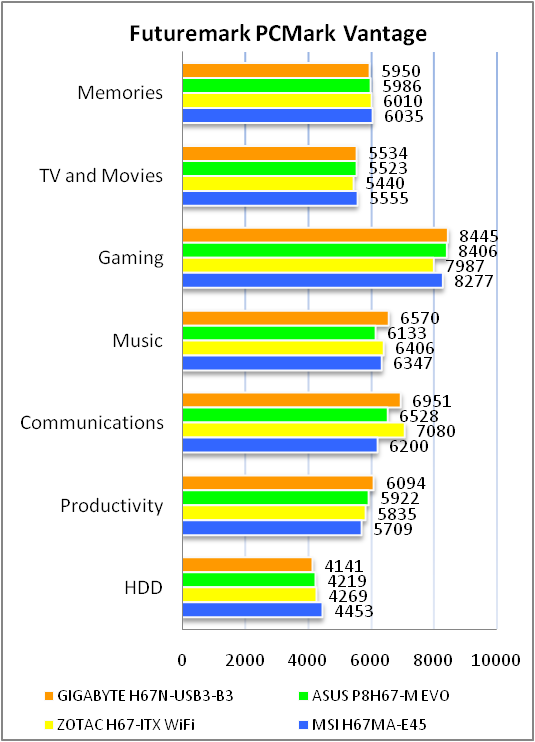

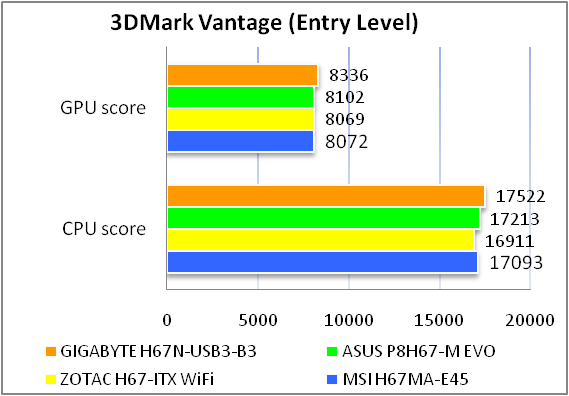

Результаты тестов с дискретным видеоадаптером:
Как показывают результаты, уровень производительности сравниваемых материнских плат при работе с дискретным видеоадаптером приблизительно одинаков.
Аналогичная картина наблюдается при использовании интегрированного в процессор графического ядра, что говорит о том, что материнская плата GIGABYTE GA-H67N-USB3-B3 ожидаемо имеет высокий уровень исполнения.
Тестирование звукового тракта на основе кодека Realtek ALC889
Общие результаты (RightMark Audio Analyzer)
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.19, -0.23 |
Хорошо |
Уровень шума, дБ (А) |
-91.9 |
Очень хорошо |
Динамические диапазон, дБ (А) |
92.1 |
Очень хорошо |
Гармонические искажения, % |
0.0040 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-69.3 |
Средне |
Интермодуляционные искажения + шум, % |
0.037 |
Хорошо |
Взаимопроникновение каналов, дБ |
-82.0 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.033 |
Хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, -0.21 |
Очень хорошо |
Уровень шума, дБ (А) |
-95.6 |
Отлично |
Динамические диапазон, дБ (А) |
96.0 |
Отлично |
Гармонические искажения, % |
0.0026 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-86.7 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0055 |
Отлично |
Взаимопроникновение каналов, дБ |
-81.5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.0051 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковой кодек Realtek ALC889, положенный в основу встроенной звуковой карты, получил в тестировании общую оценку «очень хорошо», а значит, его возможностей будет более чем достаточно среднестатистическому пользователю.
Выводы
Материнская плата GIGABYTE GA-H67N-USB3-B3 представляет собой одно из лучших решений, предназначенных для построения экономичных, однако достаточно функциональных и производительных систем в рамках возможностей форм-фактора Mini-ITX. Будучи построенной на «наборе логики» Intel H67 Express, данная плата предоставляет два основных варианта эксплуатации. Первый – это комплектация системы дискретным графическим адаптером и достаточно производительной моделью процессора для создания универсального домашнего/игрового ПК. Второй – использование встроенного в CPU графического процессора для построения достаточно мощного офисного компьютера или системы класса «мультимедиа». Преимуществами GIGABYTE GA-H67N-USB3-B3 перед полноразмерными материнскими платами являются компактные размеры и большая доступность, при этом обеспечивается поддержке всех актуальных сегодня функций и технологий. Так, данная материнская плата позволяет пользоваться такими высокоскоростными интерфейсами, как SATA 6 ГБ/с и USB 3.0, а так же работать с накопителями объемом более 3 ТБ благодаря фирменной технологии Hybrid EFI Technology. Кроме того, GIGABYTE GA-H67N-USB3-B3 оснащена надежной системой питания, в которую входят качественные электронные компоненты, способствующие продлению срока службы материнской платы, а значит и всей системы.
Достоинства:
-
надежный и эффективный узел питания;
-
поддержка двух портов USB 3.0;
-
наличие порта eSATA;
-
наличие двух портов HDMI и VGA;
-
функции DualBIOS и Hybrid EFI Technology;
-
поддержка технологий Ultra Durable 3, 333 Onboard Acceleration и 3X USB Power Boost;
-
хороший звуковой кодек;
-
приемлемая стоимость.
Особенности:
-
скромная комплектация;
-
часть микросхем расположена на обратной стороне платы;
-
отсутствие выхода DVI на интерфейсной панели.
Автор: Дмитрий Исаев
Выражаем благодарность фирме ООО ПФ «Сервис» (г. Днепропетровск) за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям Intel, Kingston, MSI и Sea Sonic за предоставленное для тестового стенда оборудование.
