Обзор и тестирование материнской платы GIGABYTE GA-Z68X-UD4-B3

В нашей тестовой лаборатории очередное решение от компании GIGABYTE, основанное на наборе системной логики Intel Z68 Express. Плата GIGABYTE GA-Z68X-UD4-B3, о которой пойдет речь, позиционируется в линейке компании на ступень ниже GIGABYTE GA-Z68X-UD5-B3, являясь более доступной по стоимости, но, следуя логике, в плане функциональности должна уступать старшему решению. Несмотря на этот факт, тестируемая сегодня материнская плата предлагает богатый набор функций и возможностей: она снабжена двумя слотами PCI-Express x16, множеством фирменных функций и современных интерфейсов, и, что немаловажно, достаточно качественной подсистемой питания процессора – все это позволяет априори сделать вывод о том, что продукт будет пользоваться спросом. Для того чтобы узнать, насколько в действительности интересным является данный продукт, предлагаем перейти к детальному знакомству с материнской платой GIGABYTE GA-Z68X-UD4-B3.

Спецификации материнской платы GIGABYTE GA-Z68X-UD4-B3:

Производитель	GIGABYTE
Модель	GA-Z68X-UD4-B3
Чипсет	Intel Z68 Express
Процессорный разъем	Socket LGA 1155
Поддерживаемые процессоры	Intel Core i7/ Core i5 / Core i3
Используемая память	DDR3 1066/1333/1600*/1866*/2133*(OC)
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 32 ГБ
Слоты расширения	2 x PCI-E x16 (x16/x8) 2 x PCI-E x1 2 x PCI
Дисковая подсистема	Чипсет: 4 x SATA 3.0 Гб/с 2 x SATA 6.0 Гб/с Поддержка SATA RAID 0,1,5,10. 2 x контроллера Marvell 88SE9172: 2 x SATA 6.0 Гб/с 2 x eSATA 6.0 Гб/с
LAN	Гигабитный сетевой контроллер Realtek 8111E
Звуковая подсистема	Realtek ALC889, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF
Питание	24-контактный разъем питания ATX 8-контактный ATX12V разъем питания
Охлаждение	Алюминиевый радиатор на чипсете; два алюминиевых радиатора на MOSFET, соединенных тепловой трубкой.
Разъемы для вентиляторов	1 x CPU 2 x корпусный вентилятор
Внешние порты I/O	1 x PS/2 (клавиатура/мышь) 1 x LAN (RJ45) 2 x USB 3.0 7 x USB 2.0 1 x eSATA/USB комбинированный порт 1 x eSATA 6 ГБ/с 1 x IEEE1394 1 x оптический SPDIF 1 x коаксиальный SPDIF 8-канальный аудио выход
Внутренние порты I/O	3 x USB 2.0 1 x USB 3.0 1 x S/PDIF выход 4 x SATA 3.0 Гб/с 4 x SATA 6.0 Гб/с 1 x IEEE 1394a порт 1 х COM 1 x TPM 1 x джампер для сброса CMOS Аудио разъемы передней панели Разъем системной панели
BIOS	2 x 32 Мб ПЗУ AWARD BIOS, PnP, DMI 2.0, ACPI 2.0a
Фирменные технологии	EasyTune Cloud OC ON/OFF Charge eXtreme Hard Drive Auto Green Smart 6 Dynamic Energy Saver 2 Q-Share Xpress BIOS rescue @ BIOS Xpress Recovery 2 Xpress™ Install Download Center Q-Flash
Комплектация	руководство пользователя; диск с драйверами и утилитами; 4 x SATA-кабеля; SLI-мост; заглушка интерфейсной панели.
Форм-фактор, размеры, мм	ATX 305 x 244
Сайт производителя	http://www.gigabyte.ua/ Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-Z68X-UD4-B3

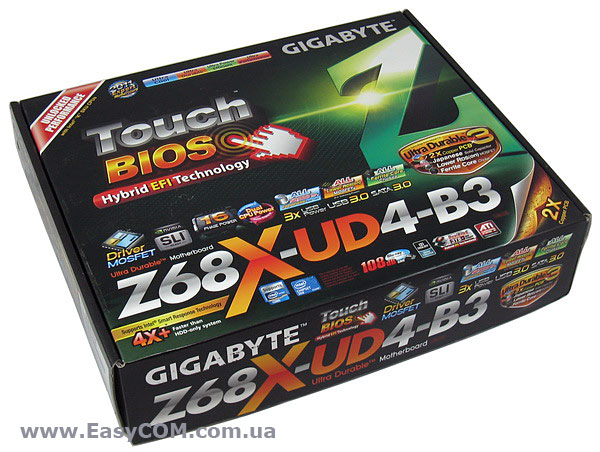

Дизайн упаковки материнской платы GIGABYTE GA-Z68X-UD4-B3 выдержан в темных тонах с множеством ярких надписей и фирменных эмблем. Взглянув на лицевую сторону упаковки можно узнать наименование модели материнской платы и получить информацию о важнейших функциях и технологиях, поддерживаемых продуктом. Так, GIGABYTE GA-Z68X-UD4-B3 комплектуется утилитой «Touch BIOS», которая служит для управления настройками BIOS из-под операционной системы с возможностью сенсорного ввода, имеет 16-фазную схему стабилизатора питания процессора, поддерживает стандарты SATA 6.0 Гб/с, USB 3.0 и многовидеокартные технологии AMD CrossFireX и NVIDIA SLI.

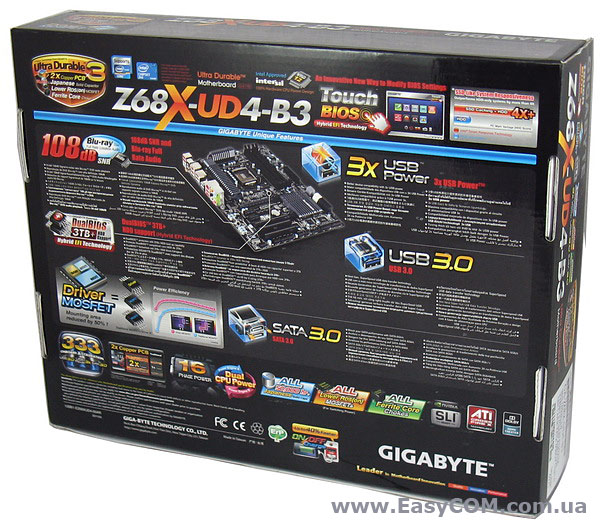

Центральная часть обратной стороны упаковки отведена под фотографию содержащейся в ней материнской платы. Кроме того, здесь подчеркивается наличие высококачественного звукового кодека, наличие двух микросхем BIOS с поддержкой Hybrid EFI Technology, суть которой заключается в поддержке накопителей объемом более 3-х терабайт, и поддержка стандартов передачи данных SATA 6.0 Гб/с и USB 3.0.

Вместе с материнской платой GIGABYTE GA-Z68X-UD4-B3 поставляется следующий набор оборудования:

• руководство пользователя;
• диск с драйверами и утилитами;
• 4 x SATA-кабеля;
• SLI-мост;
• заглушка интерфейсной панели.

Нормальная комплектация для платы, рассчитанной на массового потребителя, здесь есть все необходимое для сборки ПК и начала работы, но не более того.

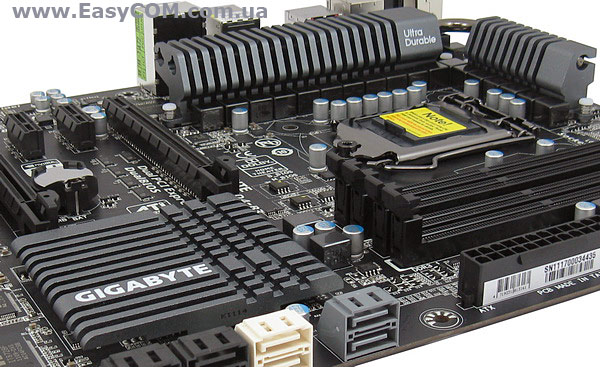

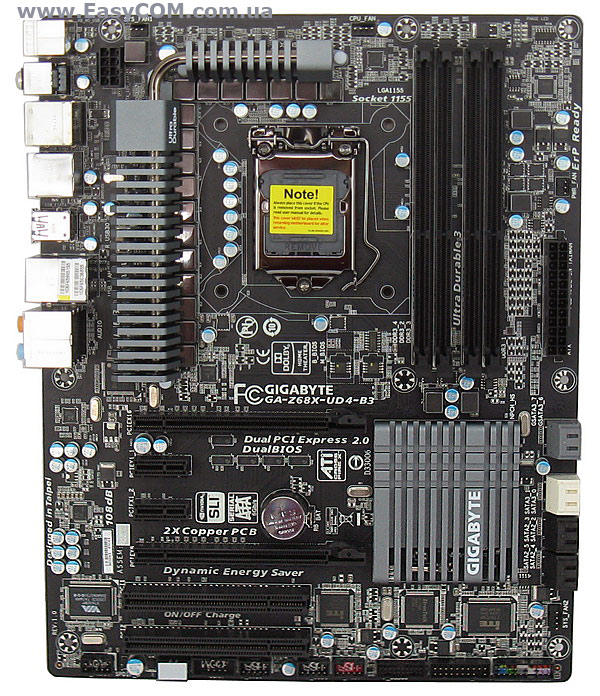

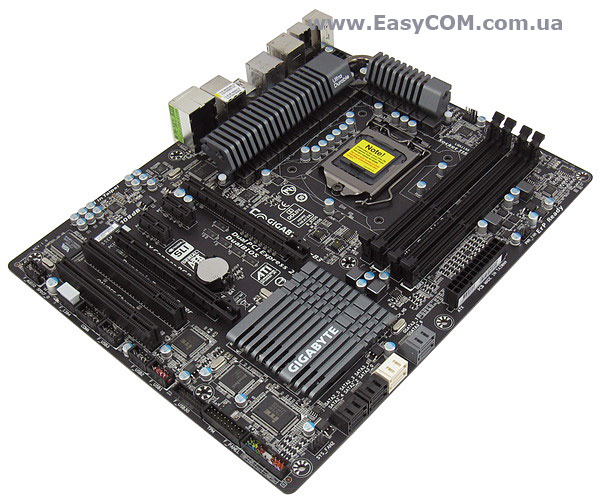

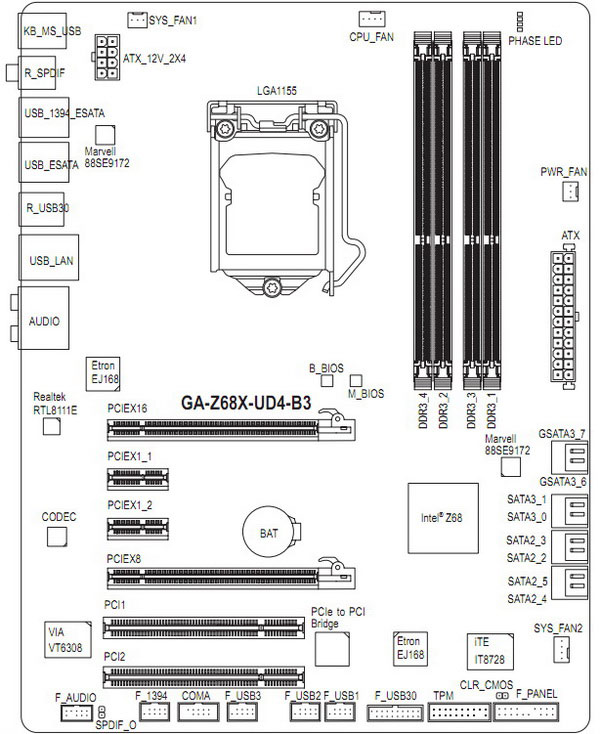

Рассматриваемая сегодня материнская плата GIGABYTE GA-Z68X-UD4-B3, выполнена на текстолите черного цвета с удвоенной толщиной слоев меди в соответствии с технологии Ultra Durable 3. Преобладание черных цветов с акцентами серого цвета придает ей достаточно стильный внешний вид. Дизайн печатной платы отличается достаточно продуманным расположением ключевых ее элементов: жизненно важные порты и разъемы легкодоступны благодаря удобному расположению по краям платы. Слоты под оперативную память расположены на достаточном расстоянии от верхнего слота PCI Express 2.0 x16, чтобы габаритная видеокарта не блокировала защелки оперативной памяти, а для того, чтобы длинная видеокарта не блокировала порты SATA, последние имеют горизонтальную ориентацию. Кроме того, стоит отметить поддержку данной материнской платой таких специфических портов как COM и TPM.

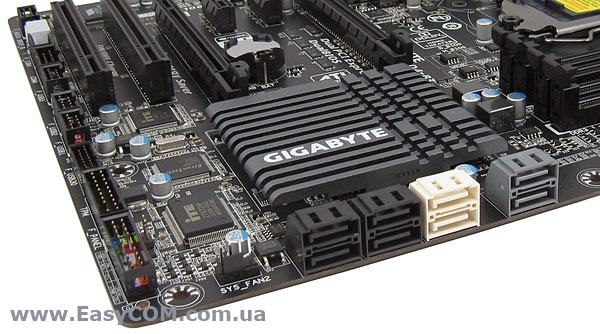

За возможности организации дисковой подсистемы на материнской плате GIGABYTE GA-Z68X-UD4-B3 отвечает чипсет Intel Z68 Express, который обеспечивает поддержку четырех портов SATA 3 Гб/c и двух SATA 6 Гб/c. С помощью них возможна организация RAID-массивов уровней 0, 1, 5 и 10. Отдельно от тандема SATA-портов, обеспечиваемых чипсетом, расположены еще два порта SATA 6 Гб/c, за работу которых отвечает контроллер Marvell 88SE9172. Еще один такой же контроллер обеспечивает работу двух портов eSATA 6.0 Гб/с.

Кроме того, набор системной логики Intel Z68 Express поддерживает до 14 портов USB 2.0, и на материнской плате GIGABYTE GA-Z68X-UD4-B3 нашлось достаточно пространства для реализации их всех. Восемь из них выведены на интерфейсную панель (включая один, комбинированный с eSATA), а еще шесть можно подключить при помощи находящихся на плате коннекторов.

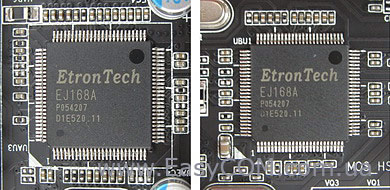

Достаточно внимания уделено и реализации интерфейса передачи данных USB 3.0. На материнской плате GIGABYTE GA-Z68X-UD4-B3 распаяно сразу два контроллера Etron EJ168, один из которых служит для вывода двух портов USB 3.0 на интерфейсную панель, второй позволяет вывести еще два порта при помощи находящегося на плате внутреннего разъема.

Увеличивают функциональность материнской платы GIGABYTE GA-Z68X-UD4-B3 шесть слотов расширения: PCI-Express x16, PCI-E x1 и PCI – всех по два. Что касается работы слотов PCI-E x16, то здесь нет никаких сюрпризов – выделено всего 16 линий PCI-E на оба слота, которые разделяются на x8+x8 в случае использования пары видеокарт. Для работы с одной видеокартой в режиме х16 линий PCI-E необходимо устанавливать ее в первый PEG-слот.

Для поддержки PCI-устройств используется мост между линиями PCI-E и шиной PCI, в качестве которого выступает контроллер ITE IT8892E, расположенный рядом со слотами PCI.

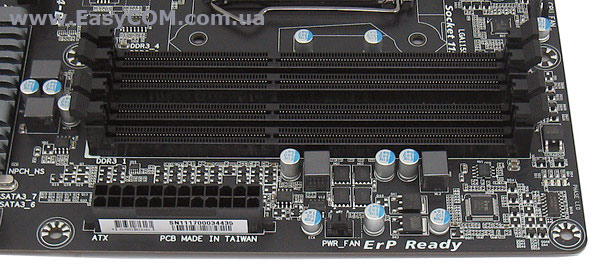

На материнской плате GIGABYTE GA-Z68X-UD4-B3 установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем оперативной памяти составляет 32 ГБ, такой внушительный объем можно достичь путем установки четырех модулей по 8 ГБ. Максимально возможная гарантированная частота оперативной памяти составляет 2133 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо сначала заполнять нечетные слоты, т.е. начиная с первого от процессорного разъема.

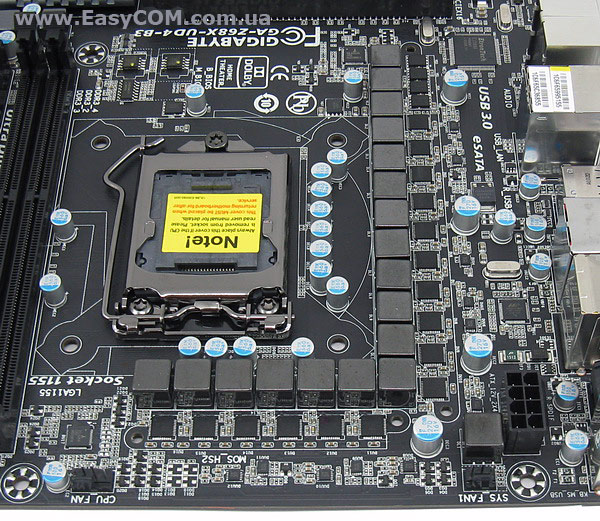

Узел питания процессора построен по схеме 16+2, то есть 16 виртуальных фаз для энергообеспечения ядра и две для встроенного в процессор «системного агента». Управляет узлом питания процессора ШИМ-контроллер Intersil ISL6364 в связке с ITE IT8275E, причем первый способен сокращать вдвое число активных фаз в отсутствии нагрузки на систему. Используемая элементная база состоит только из качественных и надежных компонентов: японских конденсаторов, дросселей с ферритовым сердечником, а вместо полевых транзисторов используются более эффективные интегральные микросхемы DrMOS. Питание процессора обеспечивает более надежный 8-контактный разъем ATX12V. Таким образом, система питания процессора материнской платы GIGABYTE GA-Z68X-UD4-B3 имеет достаточный запас прочности для серьезного разгона, и в то же время обладает высокой степенью надежности и экономичности.

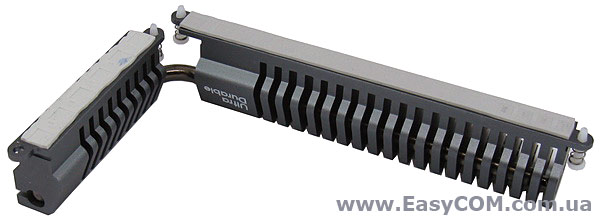

Система охлаждения материнской платы GIGABYTE GA-Z68X-UD4-B3 состоит из трех алюминиевых радиаторов: двух радиаторов для MOSFET, соединенных тепловой трубкой, и радиатора чипсета. Радиатор чипсета прикреплен к плате при помощи винтов, остальные имеют менее надежное крепление на подпружиненных пластиковых защелках. В качестве термоинтерфейса на радиаторе чипсета используется достаточно вязкая термопаста, радиаторы MOSFET контактируют с компонентами через термопрокладки. Во время тестирования материнской платы самая высокая температура была зафиксирована на радиаторе чипсета - она составляла 43°C, это говорит о том, что система охлаждения достойно справляется со своими обязанностями.

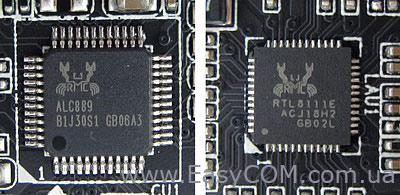

Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC889, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111E.

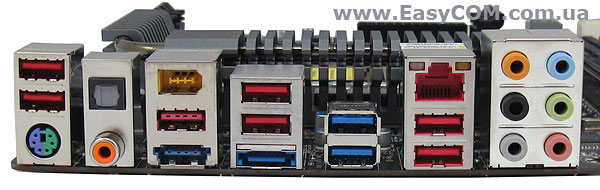

На интерфейсную панель материнской платы GIGABYTE GA-Z68X-UD4-B3 выведены следующие порты:

• 1 x PS/2 (клавиатура/мышь);
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 7 x USB 2.0;
• 1 x eSATA/USB комбинированный порт;
• 1 x eSATA 6 ГБ/с;
• 1 x IEEE1394;
• 1 x оптический SPDIF;
• 1 x коаксиальный SPDIF;
• 8-канальный аудио выход.

Для повседневной эксплуатации данной материнской платы здесь присутствуют все необходимые порты и разъемы. Однако, как и в случае с более дорогой GIGABYTE Z68X-UD5-B3, на интерфейсной панели полностью отсутствуют какие-либо разъемы для вывода сигнала со встроенного в процессор видеоядра. Таким образом, данная модель платы также позиционируется компанией GIGABYTE как основа под производительную систему, в которой организация видеоподсистемы возможна только при помощи дискретного видеоадаптера.

Материнская плата GIGABYTE GA-Z68X-UD4-B3 помимо 4-контактного разъема под процессорный кулер имеет два 3-контактных разъема под системные вентиляторы для организации дополнительного охлаждения внутри системного блока.

BIOS

BIOS материнской платы GIGABYTE Z68X-UD5-B3 основана на коде Award и дополнена такой полезной технологией, как Hybrid EFI, которая позволяет поддерживать накопители объемом свыше 3 ТБ, а так же утилитой Touch BIOS, которая позволяет менять настройки через операционную систему и поддерживает сенсорное управление. Традиционно настройки, необходимые для разгона системы, сгруппированы в разделе «MB Intelligent Tweaker (M.I.T.)». Данный раздел содержит достаточно количество опций для настройки производительности системы. Для удобства, все доступные регулировки были сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Процессорный множитель	CPU Clock Ratio	16 – 59	1
Частота дискретизации ШИМ-контроллера	PWM Frequency Control	От -24% до +42%	3%
	CPU Over Current Protection	-10%; +10%-60%	10%
Множитель частоты Turbo Boost	Turbo Ratio (Core)	0 – 255	1
Ограничение по мощности	Turbo Power Limit	0 – 1000 Вт	1
Ограничение по току	Core Current Limit	0 – 500 А
Частота системной шины, МГц	BCLK/DMI/PEG Frequency	80 – 200 МГц	0,1
Делитель для памяти	System Memory Multipllier (SPD)	8, 10.66, 13.33, 16.00, 18.66, 21.33
Задержки ОЗУ		CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD
Напряжение на процессоре, В	CPU Vcore	0,750 – 1,7 В	0,005 В
Напряжение на шине QPI/Vtt, В	QPI/Vtt Voltage	0,860 – 1,530 В	0,05 В
	System Agent Voltage	0,715 – 1,495 В	0,005 В
Напряжение питания ФАПЧ	CPU PLL	1,195 – 2,435 В	0,005 В
Напряжение на модулях памяти, В	DRAM Voltage	0,89 – 2,135 В	0,005 В
	DRAM VRef.	0,690 – 0,810 В	0,005 В
	DRAM Termination	0,420 – 1,385 В	0,005 В
	Ch-A Data VRef.	0,24 – 1,385 В	0,005 В
	Multi-Steps Load-Line	Level 1 – Level 10

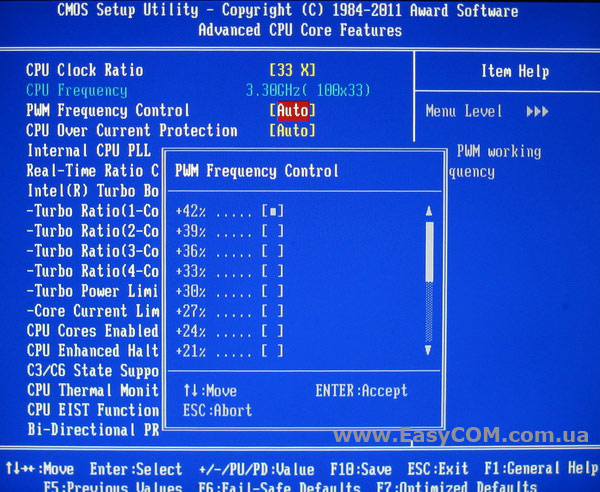

Из новых настроек в BIOS можно выделить возможность изменения частоты дискретизации ШИМ-контроллера узла питания процессора.

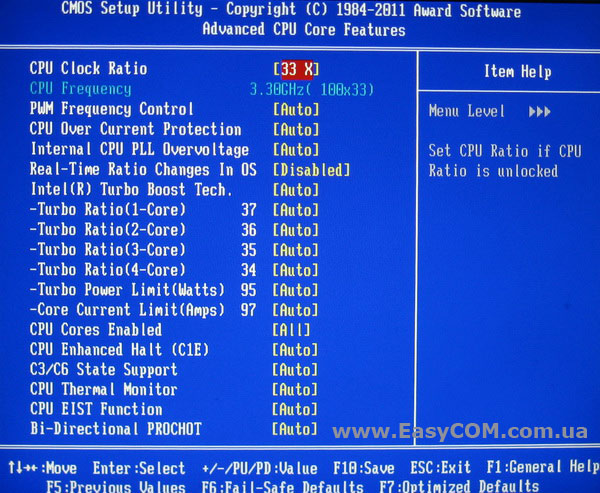

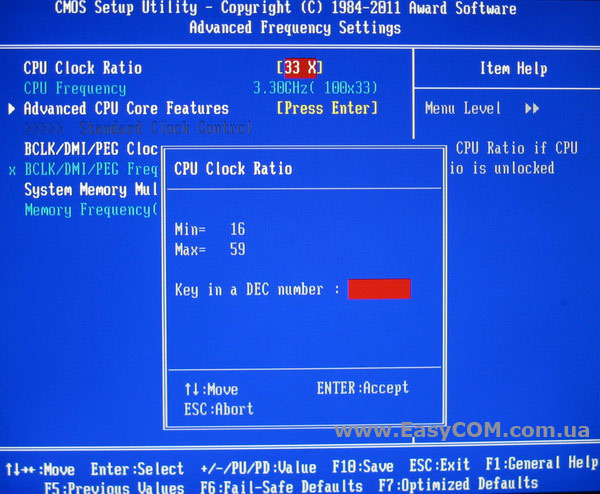

В данном разделе BIOS можно регулировать величину процессорного множителя для разгона процессоров, в которых он разблокирован.

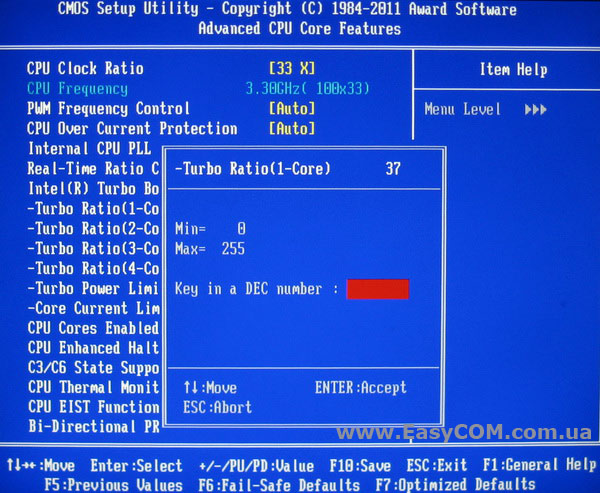

Увеличить производительность процессоров с заблокированным множителем можно путем повышения значения турбомножителя.

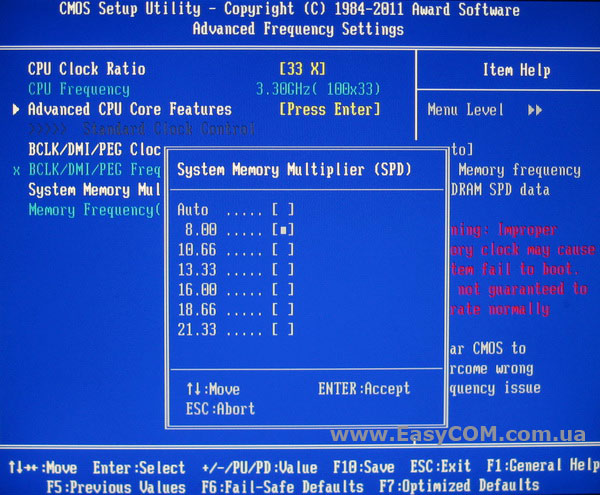

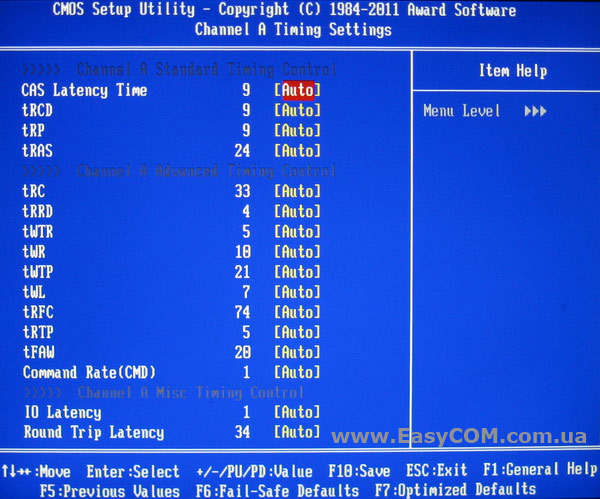

Частоту памяти можно изменять вплоть до 2133 МГц, а так же настраивать все основные тайминги.

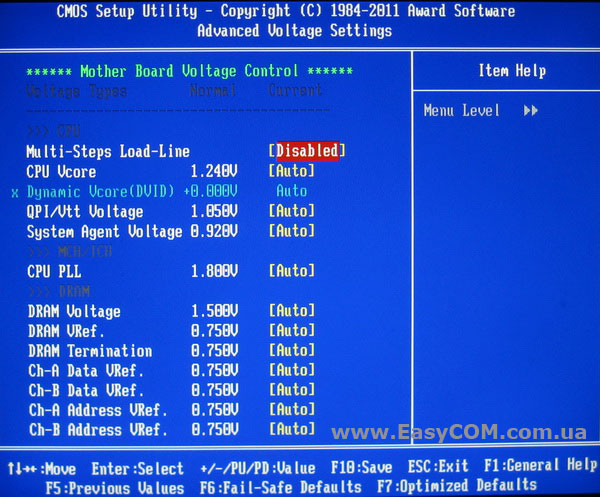

Кроме того, доступны настройки для регулировки напряжений на всех основных компонентах системы.

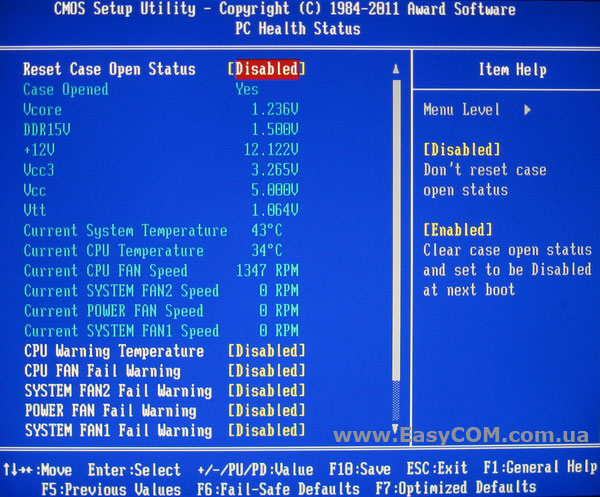

В разделе мониторинга «PС Health Status» можно следить за:

• температурой материнской платы и процессора;
• скоростью вращения процессорного кулера и трех корпусных вентиляторов;
• напряжением на ядре процессора, встроенном контролере памяти (Vtt), оперативной памяти;
• напряжением на линиях питания +12В, +5В и +3,3В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control, которая имеет четыре режима интенсивности.

Утилиты

Как и большинство современных материнских плат от GIGABYTE, тестируемое сегодня решение комплектуется универсальной утилитой для настройки, разгона и мониторинга системы в среде Windows - GIGABYTE EasyTune 6. Данная утилита помимо возможности изменять вручную различные настройки, влияющие на производительность системы, имеет функцию автоматического разгона «Quick Boost». Данная функция позволяет выбрать одну из трех предлагаемых ступеней ускорения процессора без какого-либо риска для системы.

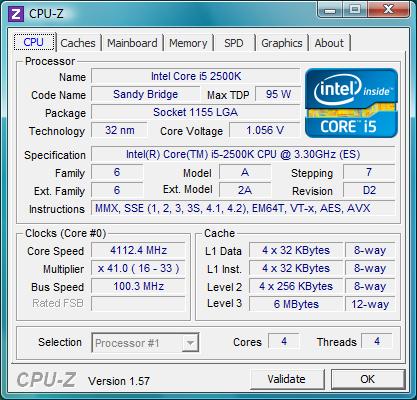

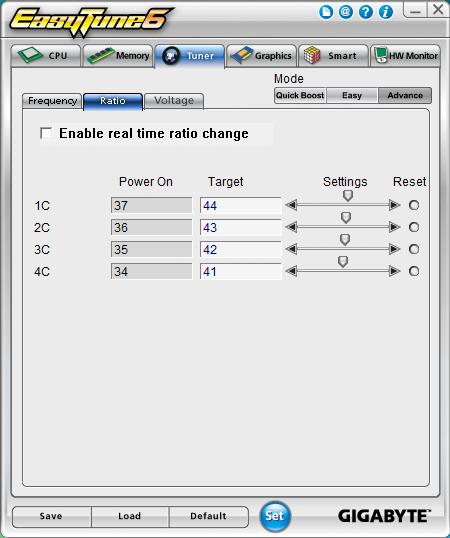

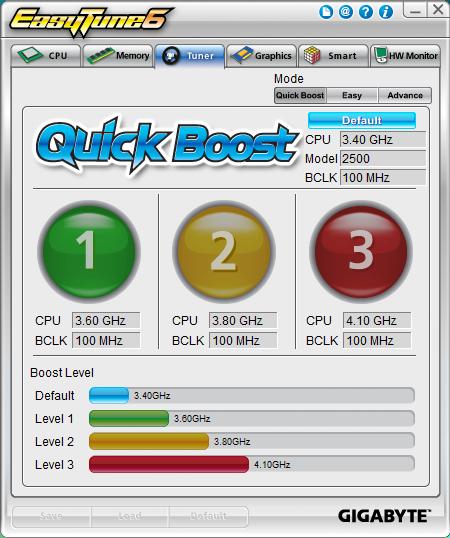

Частоту процессора Intel Core i5-2500K успешно удалось поднять до 4100 МГц при выборе третьей ступени разгона, при этом увеличивается только множитель, остальные параметры системы остаются неизменными. Весьма неплохое увеличение производительности, особенно учитывая, что при этом вы ничем не рискуете.

Добиться увеличения производительности процессора с заблокированным множителем можно путем изменения множителей технологии Intel Turbo Boost вручную.

Возможности разгона

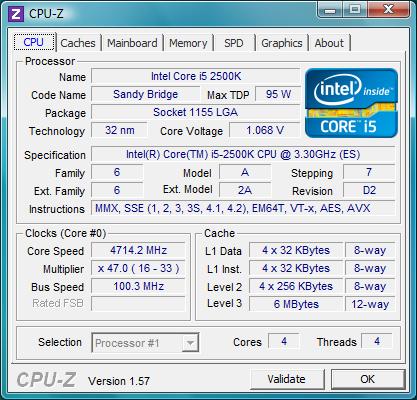

Разгон процессора Intel Core i5-2500K при помощи данной материнской платы удалось произвести до значения 4,7 ГГц. При этом, помимо повышения множителя процессора, было увеличено напряжение его питания до 1,44В. В целом, полученный результат достаточно высокий, чтобы сделать данную материнскую плату интересной для оверклокеров, учитывая малое количество настроек BIOS, которые были изменены. «Покопавшись» в BIOS как следует, наверняка можно будет добиться и более высоких результатов.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

Процессор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

Результаты тестов с дискретным видеоадаптером:

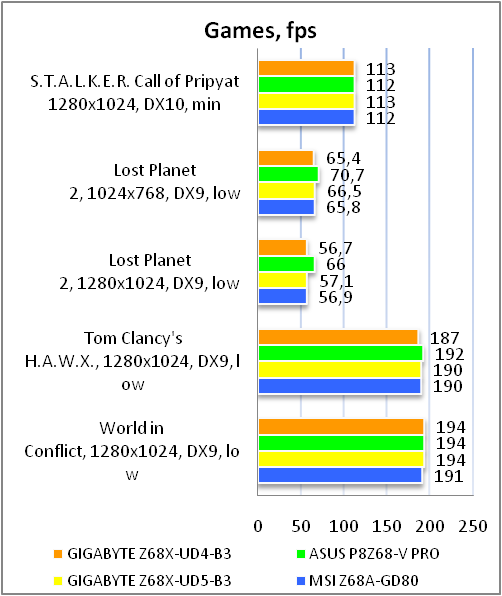

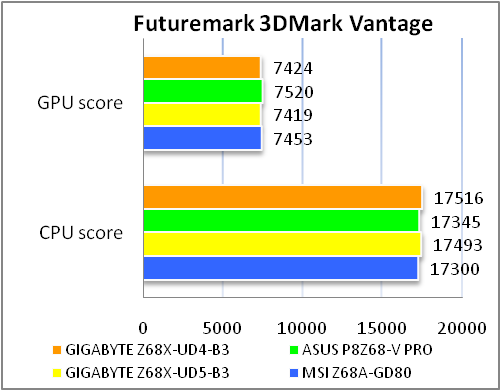

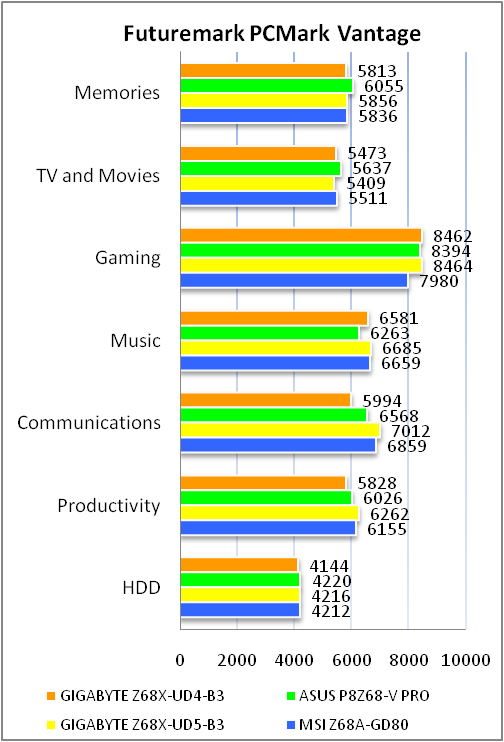

Как видно из результатов тестирования, материнская плата GIGABYTE GA-Z68X-UD4-B3 не отстает по производительности от более дорогостоящих решений на наборе логики Intel Z68 Express, поэтому можно сделать вывод об использовании хорошо отлаженной версии BIOS.

Тесты с интегрированным видео не производились, так как данная материнская плата лишена возможности работать со встроенным в процессор графическим ядром.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.19, -0.24	Хорошо
Уровень шума, дБ (А)	-92.0	Очень хорошо
Динамические диапазон, дБ (А)	92.0	Очень хорошо
Гармонические искажения, %	0.0045	Очень хорошо
Гармонические искажения + шум, дБ(A)	-65.7	Средне
Интермодуляционные искажения + шум, %	0.074	Хорошо
Взаимопроникновение каналов, дБ	-90.8	Отлично
Интермодуляции на 10 кГц, %	0.045	Хорошо
Общая оценка		Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.09, -0.21	Очень хорошо
Уровень шума, дБ (А)	-96.3	Отлично
Динамические диапазон, дБ (А)	96.4	Отлично
Гармонические искажения, %	0.0035	Очень хорошо
Гармонические искажения + шум, дБ(A)	-85.3	Хорошо
Интермодуляционные искажения + шум, %	0.0060	Отлично
Взаимопроникновение каналов, дБ	-90.9	Отлично
Интермодуляции на 10 кГц, %	0.0056	Отлично
Общая оценка		Очень хорошо

Звуковой кодек Realtek ALC892, положенный в основу встроенной звуковой карты, получил в тестировании общую оценку «очень хорошо», а значит, его возможностей будет более чем достаточно среднестатистическому пользователю.

Выводы

Основанная на наборе системной логики Intel Z68 Express материнская плата GIGABYTE GA-Z68X-UD4-B3 оставляет после себя действительно хорошие впечатления. С одной стороны она имеет все, что только может пригодиться современному продвинутому пользователю: это два слота PCI-Express x16 с поддержкой AMD CrossFireX и NVIDIA SLI, наличие в достаточном количестве современных высокоскоростных интерфейсов передачи данных USB 3.0 и SATA 6 Гб/c, мощный и надежный узел питания процессора и неплохой разгонный потенциал, а так же множество дополнительных «примочек». Достойна внимания и реализованная с набором логики Intel Z68 Express технология кэширования данных Intel Smart Response Technology, которая была дополнена утилитой GIGABYTE EZ Smart Response для легкой настройки системы под работу данной технологии. С другой стороны данная материнская плата является более сбалансированным и доступным для массового потребителя продуктом, чем старшие решения от данного производителя на чипсете Intel Z68 Express. Если говорить о недостатках GIGABYTE GA-Z68X-UD4-B3, то таким можно назвать разве что отсутствие возможности работать с интегрированным видеоядром. Впрочем, этот недостаток условный, так как плату такого уровня приобретают, конечно же, для работы с производительным дискретным видеоадаптером.

Достоинства:

• наличие двух слотов PCI-Express x16;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• надежный, эффективный и производительный узел питания;
• поддержка четырех портов USB 3.0;
• наличие двух портов eSATA 6 Гб/c;
• хороший разгонный потенциал;
• наличие функций TouchBIOS и Hybrid EFI;
• поддержка слотов PCI;
• поддержка интерфейсов COM и TPM.

Особенности:

• отсутствие возможности работать с интегрированным в процессор видеоядром.

Автор: Дмитрий Исаев

Выражаем благодарность украинскому представительству компании GIGABYTE за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, MSI и Sea Sonic за предоставленное для тестового стенда оборудование.
