Обзор материнской платы GIGABYTE X570 UD: экономим при сборке новой системы

Лето 2019 года запомнилось целой россыпью анонсов. Одним из ключевых событий стала презентация процессоров AMD Ryzen 3000. Вместе с ними был представлен и новый флагманский чипсет AMD X570, об основных возможностях которого мы уже успели рассказать вам ранее. Вкратце напомним, что его появление ознаменовало переход на шину PCI Express 4.0, а также вернуло нас во времена, когда активное охлаждение чипсета было нормой и использовалось повсеместно.

В этом обзоре мы решили познакомить вас с одним из самых доступных решений на рынке от именитого производителя – с материнской платой GIGABYTE X570 UD. На данный момент ее средняя стоимость составляет порядка $175. Давайте же разберемся, на чем сэкономил производитель, и стоит ли вам рассматривать ее к приобретению. По традиции начнем с изучения подробных ТТХ новинки.

Спецификация

Модель	GIGABYTE X570 UD
Чипсет	AMD X570
Процессорный разъем	Socket AM4
Поддерживаемые процессоры	3-е и 2-е поколение AMD Ryzen 3 / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega
Поддержка памяти	4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4000 МГц (AMD Ryzen 3-го поколения) DDR4-3200 МГц (2-е поколение AMD Ryzen 3 / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega)
Слоты расширения	1 x PCI Express 4.0 x16 (PCIe 3.0 x16 для AMD Ryzen 2-го поколения или PCIe 3.0 x8 для 1-ого и 2-ого поколения AMD Ryzen с графикой Radeon Vega) 2 x PCI Express 4.0 / 3.0 x16 (x4) 2 x PCI Express 4.0 / 3.0 x1
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 4.0 x4/х2 (PCIe 3.0 х4/х2 для 2-ого поколения AMD Ryzen, 1-ого и 2-ого поколения AMD Ryzen с графикой Radeon Vega) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10
LAN	Realtek RTL8118 (10/100/1000 Мбит/с)
Звуковая подсистема	Realtek ALC887
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 1 x разъем процессорной СЖО (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Активное охлаждение чипсета Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O	1 x PS/2 Combo 1 x HDMI 1 x RJ45 2 x USB 2.0 4 x USB 3.2 Gen 1 3 x аудиопорта 1 x кнопка «Q-Flash Plus»
Внутренние порты I/O	2 x USB 3.2 Gen 1 2 x USB 2.0 1 x TPM
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	GIGABYTE Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата GIGABYTE X570 UD поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества. А еще здесь есть табличка с техническими характеристиками.

В коробке мы нашли диск с драйверами и утилитами, набор бумажной документации, два SATA-шлейфа и заглушку интерфейсной панели.

Дизайн и особенности платы

GIGABYTE X570 UD получила печатную плату коричневого цвета. Но ее дизайн не выглядит слишком простым благодаря узорам серого цвета по всей площади. Также в глаза бросается массивная конструкция системы охлаждения чипсета. Она состоит из радиатора и небольшого вентилятора. В целом никаких претензий к внешнему виду новинки у нас не возникло, разве что любителей иллюминации огорчит ее отсутствие. Зато можно подключить одну светодиодную ленту к соответствующей колодке.

К компоновке набортных элементов у нас также не возникло никаких претензий. Грамотное расположение всех портов и разъемов не затруднит процесс сборки системы. А вот от DIMM-слотов с заглушками с двух сторон мы уже как-то отвыкли.

Взглянув на обратную сторону GIGABYTE X570 UD, отметим стандартную опорную пластину процессорного разъема и крепежные винты компонентов системы охлаждения.

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, разъем для светодиодной ленты, порт TPM, джампер для сброса CMOS и колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов). Дополнительно отметим четыре колодки для активации портов USB: две для USB 2.0 и две для USB 3.2 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0. Что же касается USB 3.2 Gen 1, то их всего восемь: четыре внешних и четыре внутренних.

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 и шестью портами SATA 6 Гбит/с.

Системная плата GIGABYTE X570 UD оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц в разгоне (AMD Ryzen 3-го поколения) либо до 3200 МГц (2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Система охлаждения включает в себя активный кулер на чипсете и пару алюминиевых радиаторов на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 40°C;
• верхний радиатор охлаждения элементов подсистемы питания – 39,4°C (при разгоне – 41,5°C);
• нижний радиатор охлаждения элементов подсистемы питания – 41,8°C (при разгоне − 47,7°C);
• дроссели подсистемы питания – 44°C (при разгоне − 49°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции. Вентилятор на чипсете работает очень тихо. Его можно расслышать только при включении ПК, когда он издает постепенно сходящий на нет гулкий звук.

Питание процессора осуществляется по 10+2-фазной схеме для вычислительных ядер и дополнительных узлов. Правда, эти 10 фаз получены с помощью удвоителей. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C10N и 4C06N. В роли ШИМ-контроллера используется микросхема Intersil ISL69147.

Для расширения функциональности у пользователя есть в распоряжении пять слотов:

1. PCI Express 4.0/3.0 x16 (x8 для AMD Ryzen с графикой Radeon Vega);
2. PCI Express 4.0/3.0 x1;
3. PCI Express 4.0/3.0 x16 (в режиме х4);
4. PCI Express 4.0/3.0 x1;
5. PCI Express 4.0/3.0 x16 (в режиме x4).

Все слоты соответствуют стандарту PCI Express 4.0, но будут по нему работать только в случае установки одного из процессоров третьего поколения AMD Ryzen. С моделями 2-ого поколения AMD Ryzen, 1-ого и 2-ого поколения AMD Ryzen с графикой Radeon Vega они перейдут в режим PCI Express 3.0. Отдельно отметим, что верхний разъем с усиленной конструкцией работает в режиме x8 при установке процессора AMD Ryzen с графикой Radeon Vega.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8118. С помощью комплектного ПО вы можете назначать приоритеты для сетевого трафика.

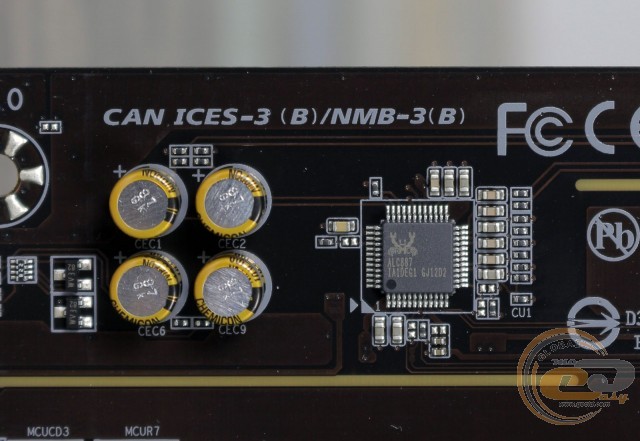

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке Realtek ALC887 и включает в себя японские аудиоконденсаторы Nippon Chemi-Con. А сам звуковой тракт изолирован от влияния других компонентов.

На интерфейсную панель материнской платы GIGABYTE X570 UD выведены следующие порты:

• 1 x PS/2 Combo;
• 1 x RJ45;
• 1 x HDMI;
• 2 x USB 2.0;
• 4 x USB 3.2 Gen 1;
• 3 x аудиопорта;
• 1 x кнопка «Q-Flash Plus».

Подобная компоновка является вполне достаточной, учитывая позиционирование платы. Кнопка «Q-Flash Plus» поможет обновить BIOS без установки процессора и оперативной памяти. Но для этого флешку с новым BIOS следует подключать к порту USB 3.2 Gen 1 с белой подложкой. Посетовать можно разве что на неудобное подключение многоканальной акустики.

Что же касается возможностей организации охлаждения, то они у GIGABYTE X570 UD представлены четырьмя 4-контактными разъемами для подключения вентиляторов. Два из них служат для охлаждения центрального процессора, а вторая пара используется для системных вертушек.

UEFI BIOS

Тестируемая модель получила современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию. Она поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

Путем повышения множителя в BIOS до «43» и напряжения до 1,4 В нам удалось повысить частоту процессора AMD Ryzen 5 3600X до 4300 МГц. В процессе стресс-теста внутренний датчик температуры ЦП зафиксировал 85°С, но на стабильность работы системы это никак не повлияло и не вызвало троттлинга.

Тестовые модули оперативной памяти DDR4-4000 Patriot Viper Blackout 4 стабильно работали на скорости DDR4-4000 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE X570 UD использовалось следующее оборудование:

Процессоры	AMD Ryzen 5 3600X (Socket AM4, 6/12 х 3,8 – 4,4 ГГц) AMD Ryzen 5 3600 (Socket AM4, 6/12 х 3,6 – 4,2 ГГц) AMD Ryzen 7 2700X (Socket AM4, 8/16 х 3,7 – 4,3 ГГц)
Кулер	Noctua NH-U14S
Оперативная память	2 x 8 ГБ DDR4-4000 PATRIOT Viper Blackout 4 PVB416G400C9K 2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Видеокарта	ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 OC Edition
Накопитель	PATRIOT P200 1TB P200S1TB25
Блок питания	Seasonic X-760 Gold (SS-760KM Active PFC)
Монитор	Philips Brilliance 240P4QPYNS

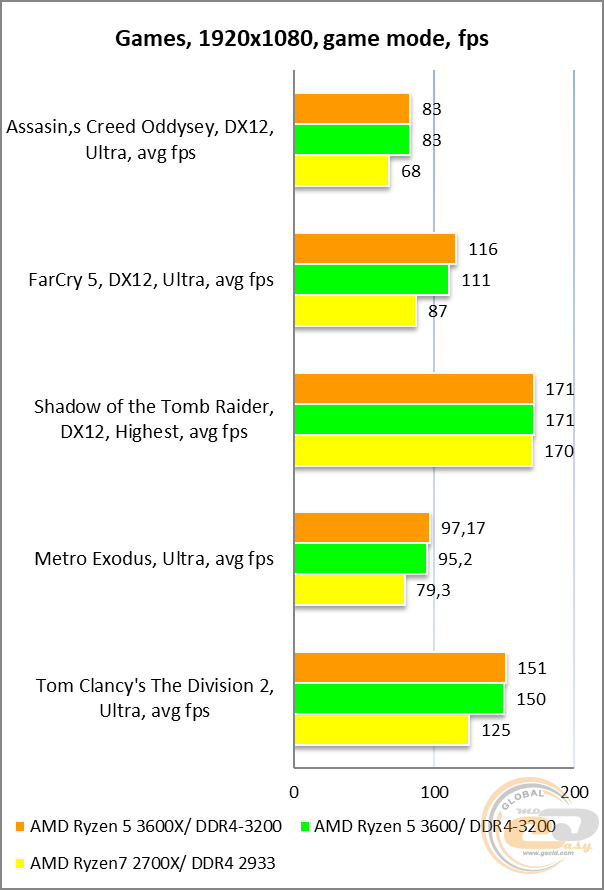

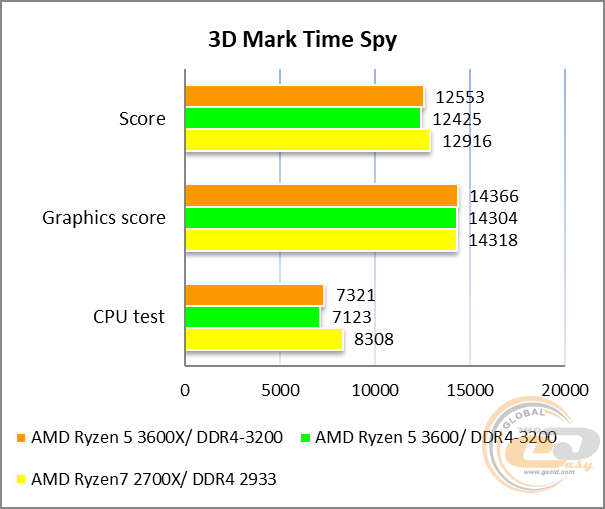

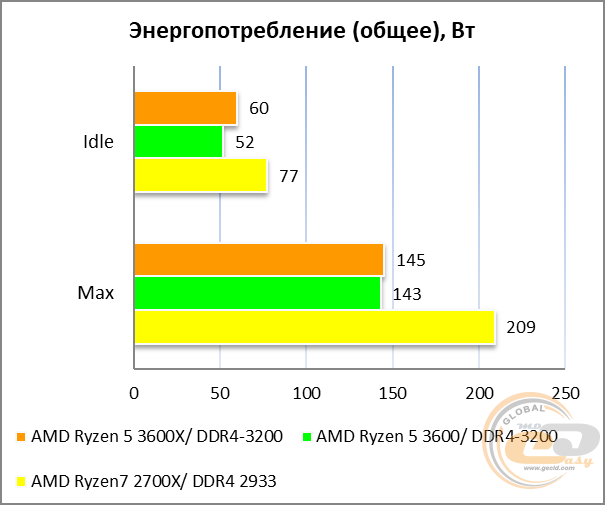

Для большего интереса и разнообразия мы провели тесты GIGABYTE X570 UD с процессором AMD Ryzen 5 3600X. Полученные результаты сопоставили с показателями AMD Ryzen 5 3600 и AMD Ryzen 7 2700X на материнской плате ASUS ROG Crosshair VIII Formula. Как видим, тестовая модель не ограничивает потенциал AMD Ryzen 5 3600X, что указывает на подбор качественной компонентной базы и хорошую настройку BIOS.

Итоги

Материнская плата GIGABYTE X570 UD является очень любопытным решением для сборки домашней игровой системы с процессором линейки AMD Ryzen 3000. Особенно если вы не хотите переплачивать за различные бонусы флагманских плат, а желаете получить более доступную модель на топовом чипсете с хорошим набором возможностей.

В арсенале GIGABYTE X570 UD вы не найдете беспроводных интерфейсов, модного дизайна и LED-подсветки, зато получите все необходимое для обычной повседневной эксплуатации: четыре DIMM-слота с поддержкой быстрых модулей, интерфейс M.2 Socket 3 для скоростного накопителя, усиленный слот PCIe 4.0 x16 для видеокарты, эффективную подсистему питания и охлаждения, усиленные разъемы питания и многое другое.

Минусов в процессе тестирования мы не заметили. Придраться можно лишь к мелочам вроде неудобного подключения многоканальной акустики, использования бюджетного аудиокодека и сетевого контроллера либо оснащения DIMM-слотов защелками с обеих сторон. Все это вынужденные меры, на которые пошла компания GIGABYTE ради снижения стоимости платы.

В итоге GIGABYTE X570 UD заслуживает на внимание экономных геймеров, которые смотрят в сторону плат на топовом чипсете. Но если вы не готовы мириться с указанными мелочами, то придется доплачивать за более качественные компоненты.

Достоинства:

• надежная 10+2-фазная цифровая подсистема питания;
• приятный дизайн;
• относительно доступная стоимость;
• возможность подключения светодиодной ленты;
• усиленный слот для видеокарты;
• удобное обновление прошивки BIOS с помощью кнопки Q-Flash Plus;
• хорошие возможности по организации дисковой подсистемы;
• качественная система охлаждения;
• поддержка ряда полезных фирменных технологий.

Особенности:

• использование аудиокодека и сетевого контроллера начального уровня;
• неудобное подключение многоканальной акустики.

Автор: Константин Шорохов

Выражаем благодарность компании GIGABYTE за предоставленную для тестирования материнскую плату.
