Обзор материнской платы GIGABYTE X570S AERO G: переходим на светлую сторону

22-09-2021

GIGABYTE X570S AERO G

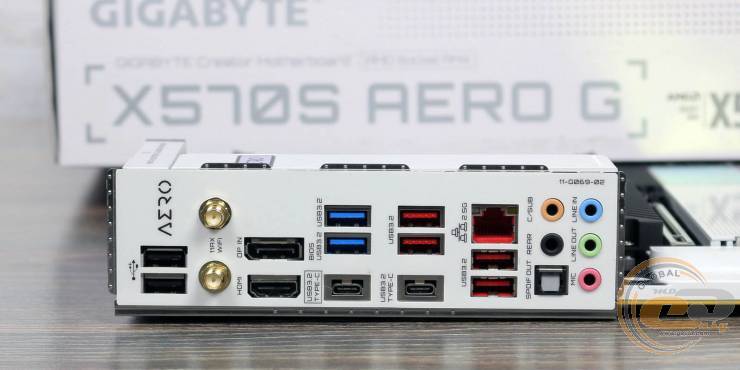

На интерфейсную панель выведены следующие порты:

  • 1 x RJ45;
  • 1 x DisplayPort In;
  • 1 x HDMI;
  • 2 х USB 2.0;
  • 1 х USB 3.2 Gen 2x2 Type-C;
  • 1 х USB 3.2 Gen 1 Type-C;
  • 4 x USB 3.2 Gen 2 Type-A;
  • 2 х USB 3.2 Gen 1 Type-A;
  • 5 x аудиопортов;
  • 1 x Optical S/PDIF out.

Интерфейсная панель выгодно отличается поддержкой беспроводных интерфейсов (Wi-Fi 6 и Bluetooth 5.2) на основе модуля Intel Wi-Fi 6 AX200 и видеовходом DisplayPort. Также выделим десять портов USB включая два в формате Type-C.

Есть еще одно важное преимущество данной интерфейсной панели – интеграция технологии GIGABYTE VisionLINK. Ее поддерживает первый порт USB 3.2 Type-C с обозначением в прямоугольной рамке. Он не только обеспечивает передачу данных, но и позволяет транслировать видеосигнал (режим DisplayPort Alt Mode), а также подзаряжать подключенные устройства сигналом мощностью до 60 Вт (20 В при 3 А).

GIGABYTE X570S AERO G

Для организации охлаждения есть восемь 4-контактных разъемов. Два из них служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, а еще четыре используются для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

GIGABYTE X570S AERO G

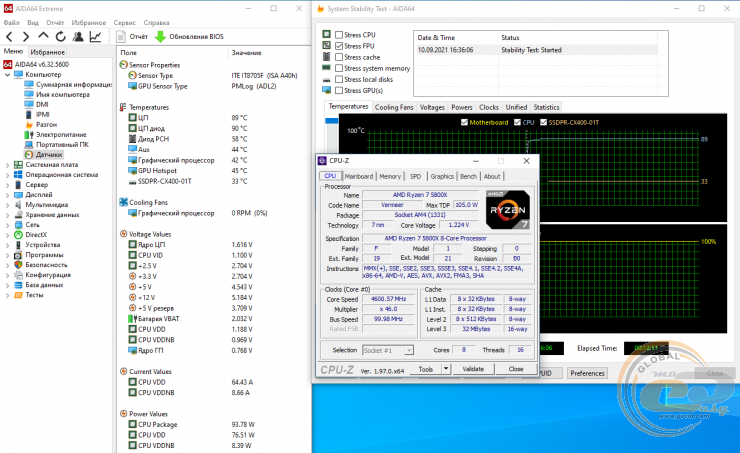

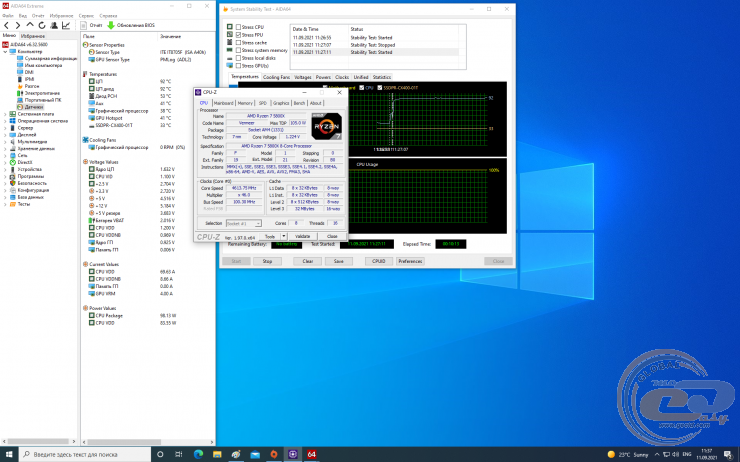

Воспользовавшись функцией автоматического разгона, мы увеличили частоту процессора AMD Ryzen 7 5800X до 4,6 ГГц при напряжении 1,224 В. Стресс-тест прошел без троттлинга, хотя по мониторингу температура достигала 92°С при критической отметке в 90°С.

GIGABYTE X570S AERO G

Для ручного разгона мы повысили множитель до «46», параметр CPU Load line Calibration перевели в режим «High», а напряжение установили на уровне 1,24 В. В итоге частота процессора возросла до тех же 4,6 ГГц при напряжении в 1,240 В. Попытка повысить частоту до 4,65 ГГц успехом не увенчалась: поднимать напряжение не было возможности, ведь при стресс-тесте температура и так была на грани троттлинга.

GIGABYTE X570S AERO G

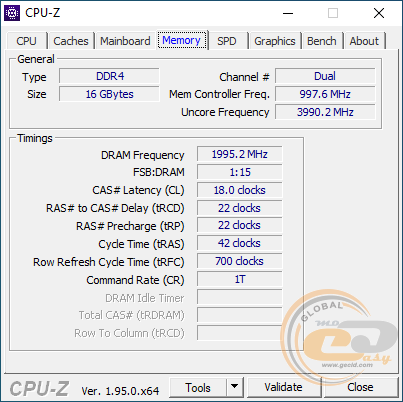

Модули оперативной памяти в процессе тестирования удалось запустить на частоте DDR4-4000 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE X570S AERO G использовалось следующее оборудование:

Процессоры

AMD Ryzen 7 5800X (Socket AM4, 8/16 х 3,8 – 4,7 ГГц, 105 Вт TDP)

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-4000 PATRIOT Viper Blackout 4 PVB416G400C9K
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon

Накопитель

PATRIOT P200 1TB P200S1TB25

Блок питания

be quiet! PURE POWER 11 (L11-CM-700W)

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

GIGABYTE X570S AERO G

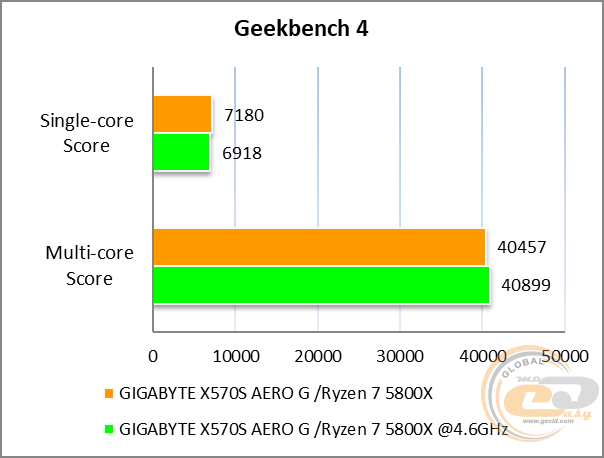

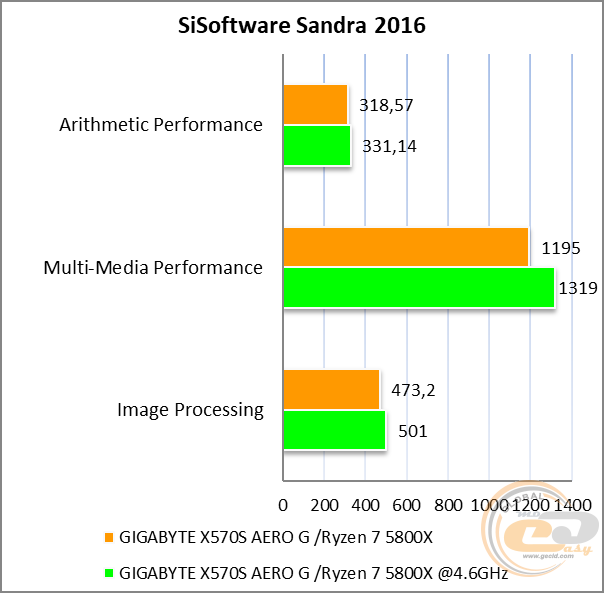

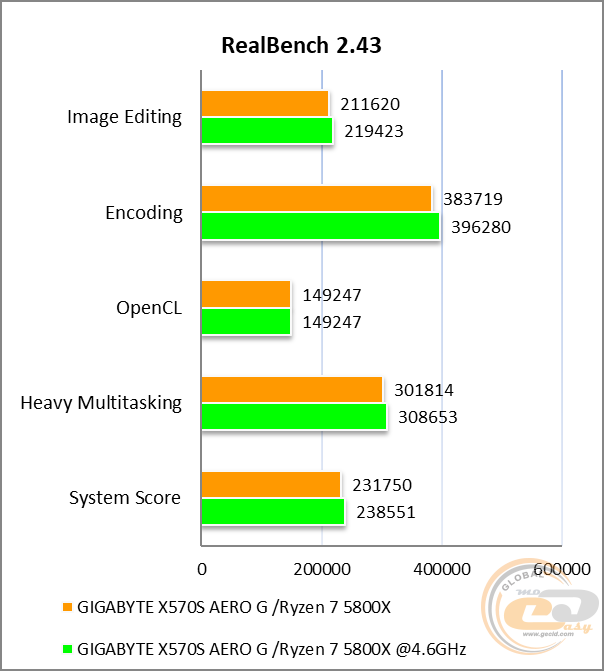

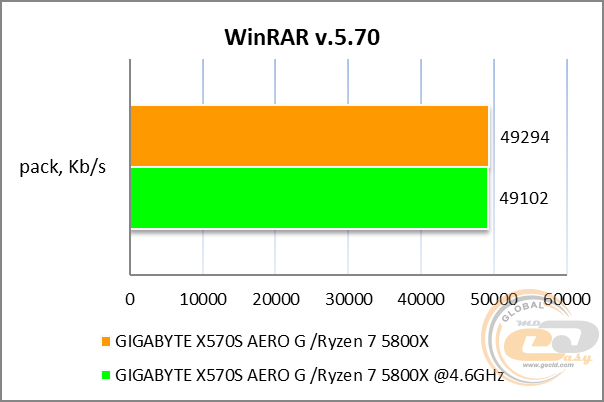

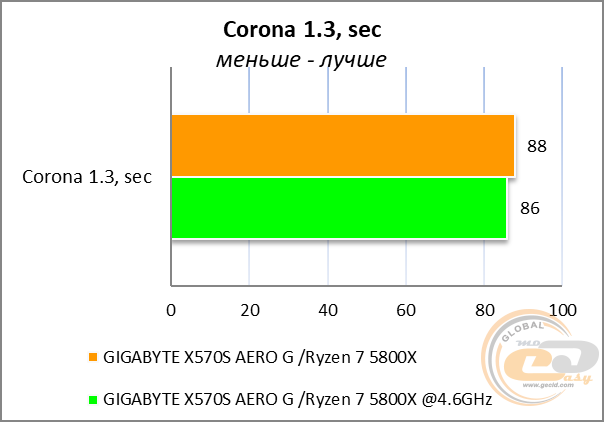

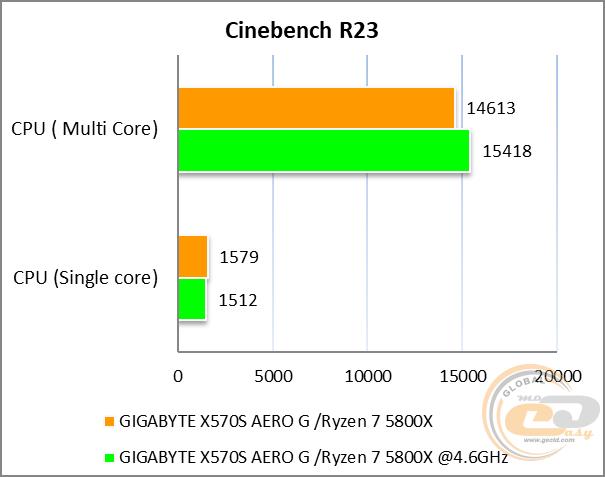

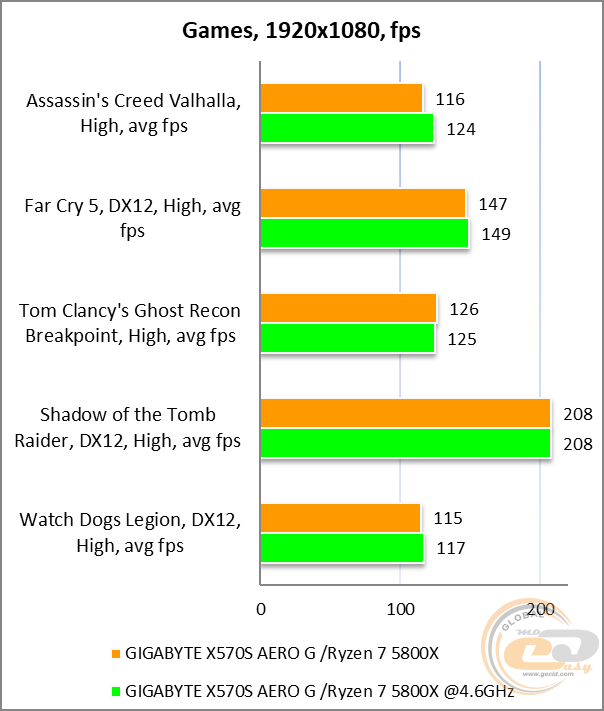

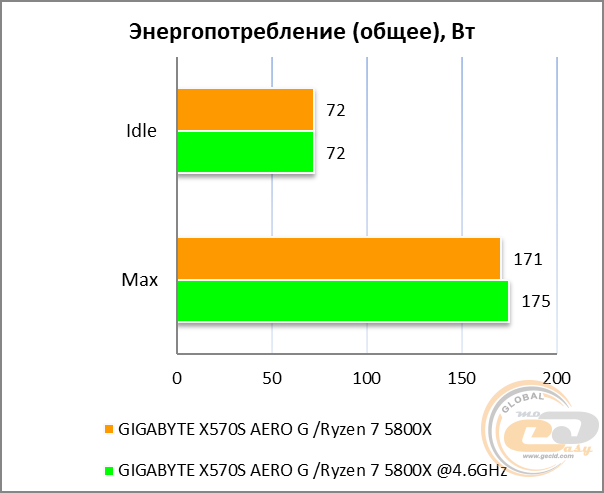

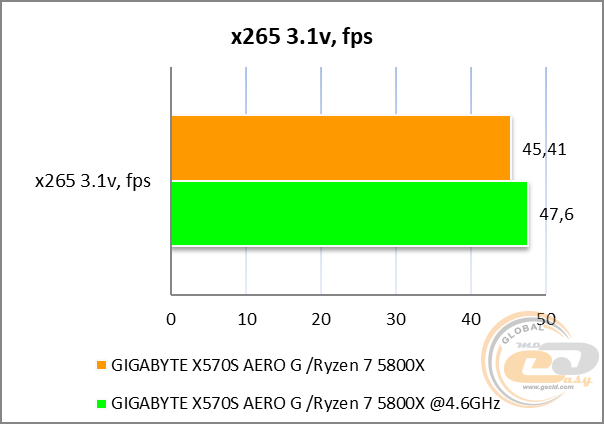

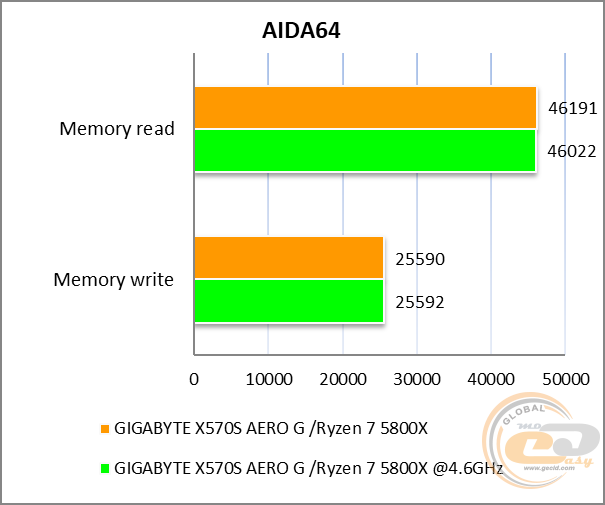

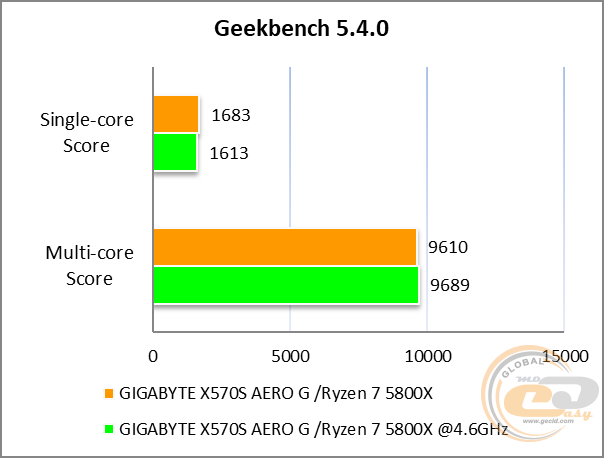

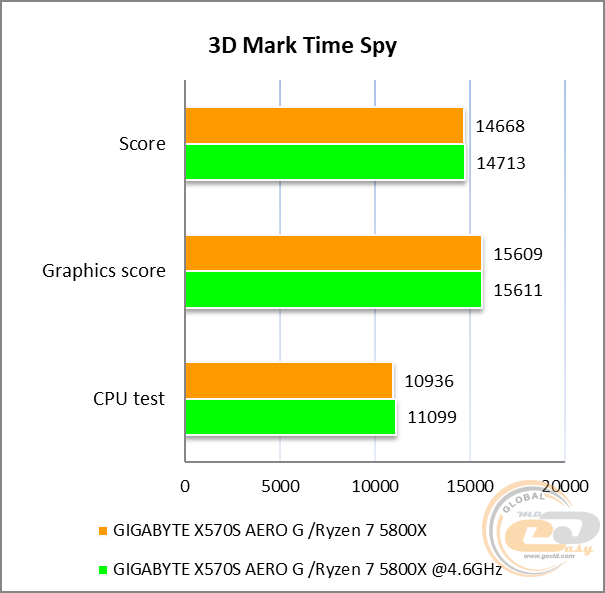

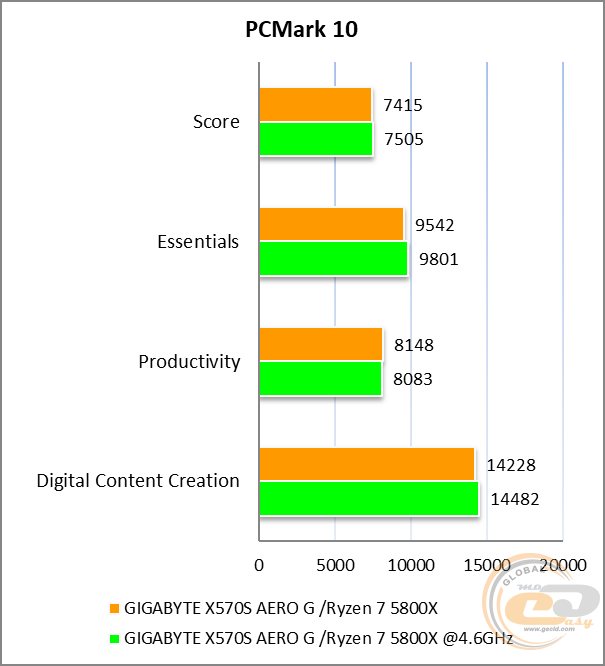

Ручной разгон всех ядер на частоте 4,6 ГГц приносит в среднем 1,5% прироста в синтетике и 1,8% в игровых бенчмарках. Иными словами, особого прироста от разгона мы не получили, но в обоих случаях система работала стабильно.

Тестирование звукового тракта на основе кодека Realtek ALC1220-VB

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-92.0

Очень хорошо

Динамический диапазон, дБ (А)

92.0

Очень хорошо

Гармонические искажения, %

0.00122

Отлично

Гармонические искажения + шум, дБ(A)

-84.3

Хорошо

Интермодуляционные искажения + шум, %

0.00920

Очень хорошо

Взаимопроникновение каналов, дБ

-89.7

Отлично

Интермодуляции на 10 кГц, %

0.00900

Очень хорошо

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-99.5

Отлично

Динамический диапазон, дБ (А)

101.2

Отлично

Гармонические искажения, %

0.00124

Отлично

Гармонические искажения + шум, дБ(A)

-86.3

Хорошо

Интермодуляционные искажения + шум, %

0.00972

Очень хорошо

Взаимопроникновение каналов, дБ

-87.5

Отлично

Интермодуляции на 10 кГц, %

0.00734

Отлично

Общая оценка



Хорошо

Звуковая подсистема на основе кодека Realtek ALC1220-VB демонстрирует достойное качество звука, которое порадует большинство пользователей.

Итоги

GIGABYTE X570S AERO G

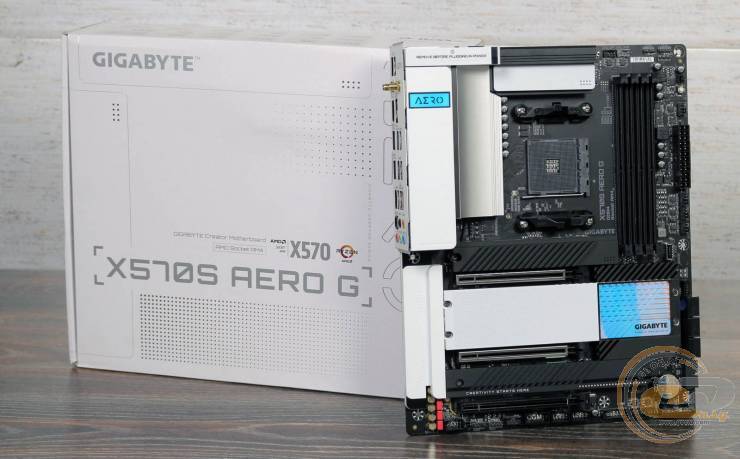

GIGABYTE X570S AERO G принадлежит к новой ревизии топовых материнских плат под Socket AM4, ведь она использует пассивное охлаждение чипсета вместо активного. И тестирование показало, что никаких проблем с перегревом нет даже во время разгона.

Однако это далеко не единственное ее преимущество. В глаза сразу бросается стильное оформление в черно-белых тонах, поскольку новинка в первую очередь нацелена на создателей контента. Хотя она без проблем впишется и в состав игровой системы благодаря отличному оснащению.

В ее арсенале вы найдете четыре быстрых интерфейса M.2, два слота PCIe 4.0 x16 для мультиграфической связки, актуальный модуль Wi-Fi 6 / Bluetooth 5.2 и 2,5-гигабитный Ethernet-контроллер, улучшенную аудиоподсистему и отличный набор внешних интерфейсов. Среди портов есть USB 3.2 Gen 2 Type-C с поддержкой технологии GIGABYTE VisionLINK для передачи данных, видео и питания подключенных устройств.

В итоге перед нами очень стильная и современная модель с отличным оснащением, которая заслуживает вашего внимания.

Достоинства:

  • 14-фазная подсистема питания и качественная элементная база;
  • эффективное охлаждение;
  • усиленные слоты для видеокарт;
  • 2,5-гигабитный LAN-контроллер;
  • предустановленный модуль беспроводных интерфейсов Wi-Fi 6 / Bluetooth 5.2;
  • поддержка четырех слотов M.2 Socket 3;
  • четыре колодки для светодиодных лент;
  • качественная аудиоподсистема;
  • хороший набор портов на интерфейсной панели;
  • приятный дизайн в светлых тонах.

Особенности:

  • ограничения по одновременной работе некоторых интерфейсов.


Автор: Константин Шорохов

Выражаем благодарность компании GIGABYTE за предоставленную для тестирования материнскую плату.
